Sono un nuovo iscritto e prima di tutto vorrei salutarvi tutti e ringraziarvi per l'ospitalità.
Veniamo alla questione che vorrei porvi ,mi sto costruendo un idrogeneratore per barca a vela .
Il tutto consiste in un sistema che immerge un elica in acqua che a sua volta gira perché trascinata , il tutto fa girare un alternatore da eolico da 500 watt.
Dopo alcune prove ho valutato che la tensione senza carico a 700 rpm è circa 36 volt.
Vorrei usare come regolatore di carica mppt Tristar 30A quello che non capisco è che nello schema l'uscita del ponte diodi è direttamente collegata alla batteria contrariamente ai regolatori per fotovoltaico dove il pannello è collegato al regolatore e poi il regolatore alle batterie.
La questione è ma quando l'alternatore produce 36 volt alla batteria arrivano 36 volt?Sicuramente qualcosa mi sfugge ,vi allego lo schema in questione
Edoardo

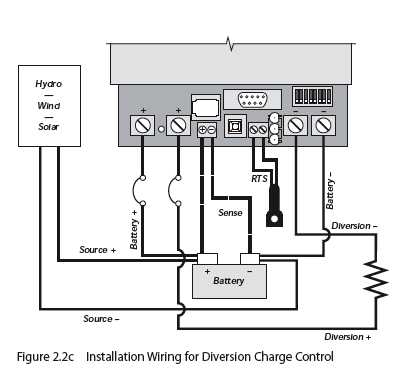

Immagine Allegata: morncct.jpg


Quello che hai postato è un regolatore shunt (nel caso specifico in configurazione Diversion Load).
Significa che il controllo di carica viene eseguito attraverso un carico esterno (la resistenza che vedi tra diversion + e -).
Tale resistenza dissiperà tutta l'energia che non deve raggiungere la batteria e deve essere sovradimensionata rispetto al generatore ....
Il motivo di questa configurazione è per garantire un carico costante nei generatori eolici .. che in condizioni favorevoli (forte vento) devono essere domati ... altrimenti potrebbero andare in overspeed .

Che si possa ottenere un MPPT in questa configurazione ho dei dubbi ,io lo ritengo un classico PWM.

Cmq secondo me puoi usare tranquillamente un regolatore Mppt per fotovoltaioco ,aggiungendo un ponte diodi trifase.

Quindi Generatore-ponte diodi trifase- regolatore - batterie,non ti serve altro.

L'unica accortezza è misurare la tensione a vuoto del generatore alla massima velocità di rotazione che potrebbe raggiungere (senza carico).
Quel valore dovrà rientrare nella tensione massima consentita in ingresso al regolatore.


Ciao
ElettroshockNow

Grazie ElettroshockNow per la pronta risposta la questione se usare un PWM o un MPPT me la ero posta anche io poi vedendo che l'alternatore fornisce ben di più dei 29 volt necessari per caricare le batterie ho pensato perché "sprecare"l'eccedenza di potenza e convertirla in corrente utile per la ricarica con un regolatore MPPT.
Poi ho visto lo schema e non ho capito due cose uno:
perché mettere un MPPT e poi controllare la tensione "disperderdendo" la potenza in eccesso con un dump load invece di riutilizzarla funzione tipica dell'MPTT.
La seconda se l'alternatore è collegato direttamente alla batteria quando l'alternatore fornisce 36 volt la batteria non si sovraccarica?
Riguardo alla configurazione che mi suggerisci è sicuramente corretta devo però decidere che regolatore usare se uno che mi cortocircuita l'alternatore quando le batterie sono cariche o uno che disprerda la potenza in calore con un dump loade se PWM o MPPT sempre che serva
Ti allego il link del regolatore dove si vede lo schema che ho postato
Ciao Edoardo
http://www.puntoenergiashop.it/it/regolatori-di-carica-/362-regolatore-di-carica-mppt-ts-45-12-24-48-v-morningstar-solare-fotovoltaico-8068057113106.html

CITAZIONE

Avrei pensato che lasciar girare l'alternatore senza carico fosse un problema come lo è negli eolici ma effettivamente non dovrebbe esserci il
rischio che vada "fuorigiri".
L'alternatore è un 500watt a 8oorpm 24 volt (valori di targa) cinese la parte meccanica è composta da un piedino di un fuoribordo con coppia conica rapporto 1/2,3 che poi verrà supportato da una struttura in carbonio per essere più leggera possibile.
L'elica al momento stiamo provando varie soluzioni con eliche diverse in bronzo al momento sembrerebbe che la più performante sia una bipala da 25 cm di diametro con un passo 10 quando poi avremo capito la misura giusta la faremo anche lei in carbonio.
La barca è una vela di 14 mt il range di produzione che ci siamo fissati è dai 4 ai 7 nodi essendo una barca da crociera di una certa stazza il problema del freno idrodinamico non è rilevante
(PS) il sistema del regolatore solare quando le batterie raggiungono una tensione prefissata disconnettono il generatore?
Ciao Edoardo

Oggi ho fatto la prova dal vero con un'attrezzatura un poco rudimentale comunque sono soddisfatto.
A 4 nodi produce 4 ampere
A 5 quasi 5 Ampere
A 6 8 ampere tondi tondi
a 7 il gommone non ce l'ha fatta faceva troppa onda
ma ho speranze ben riposte di arrivare a 10
Bello bello

Ciao
Usa un regolator eper eolico con carico resistivo tipo Tristar TS45 o TS60 assolutamente non un MPPT che non funzionerebbe.

MOD: LA PUBBBLICITA' E' CONSENTITA SOLO NELLA VETRINA

Modificato da ElettroshockNow - 25/11/2014, 20:38:20

CITAZIONE (alex300000, 24/11/2014 15:34:42 )

Mahh ho chiesto alla Morningstar e mi hanno risposto che hanno implementato i loro MPPT con un algoritmo dedicato per le turbine eoliche selezionabile alla bisogna.

CITAZIONE (ElettroshockNow, 04/10/2014 21:50:39 )

Sul dump load viene dirottata l'energia in eccesso che andrebbe in batteria per frenare la pala quindi è DC
