Problemi impianto fotovoltaico ,regolatore, sezione cavi etc

VISUALIZZA L'ALBUM

Pag: (4)   [1]   2   3   4    (Ultimo)


FinePagina

pallino

Avatar
KiloWatt


Utente
Msg:278

Stato:



Inviato il: 24/02/2016 18:26:51

Come ho anticipato mi sa che ho fatto una caxxata,
ho un impianto fotovoltaico in costruzione
per ora ho solo 2 pannelli da 250 watt a 24 volt
un inverter toroidale da 6 kw a 48 volt
un regolatore di carica mppt da 60 Ah dell'Advance da 12-24-48 volt
io ho collegato i due pannelli in serie per avere 1 48 volt
ho messo un diodo per evitare che i pannelli di notte succhiassero corrente dalle batterie
ho collegato il regolatore come si deve
ho collegato l'inverter questo inverter ha anche un carica batterie da 50 ah
Ora siccome i pannelli non ce la fanno quando il tempo è brutto a caricare le batterie ho usato l'inverter come carica batterie
morale della favola mi si è bruciato il regolatore mi si son fusi i morsetti del + e del - che lo collegavano alle batterie
può essere che ci sia stato un ritorno di tensione dall'inverter al regolatore
vi chiedo se avessi messo un diodo di adeguata potenza che impediva questo ritorno lo avrei salvato il regolatore



Modificato da ecologix1971 - 28/02/2016, 09:25:05


---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 24/02/2016 19:01:29

Ciao,
alcuni punti:

- il diodo non serve per non prelevare corrente dai pannelli di notte, il regolatore svolge già questa funzione

Quando hai accesso la carica da inverter, i pannelli stavano producendo?
Perché mi sembra troppo strano che il regolatore si sia bruciato così facilmente.. non è che i morsetti non erano serrati bene, e quindi la fusione è dovuta da questo?
Se i collegamenti era fatti come si deve, come dici tu, non si può parlare di ritorno di corrente dall'inverter al regolatore, perché entrambi sono connessi alle batterie, e la tensione di ricarica fluisce dall'uno verso l'altro (se carichi da regolatore, questa tensione viene applicata anche all'inverter e viceversa).
Quindi non esiste un diodo di adeguata potenze che poteva evitare il problema.. secondo me la causa è un'altra..
Potresti fare uno schema dei collegamenti?



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15123

Stato:



Inviato il: 24/02/2016 19:21:48

Concordo pienamente con Luca450Mhz.
Controlla tensione e corrente di ricarica, dimensione cavi e connessioni.



Modificato da Claudio - 24/02/2016, 19:26:15


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



pallino

Avatar
KiloWatt


Utente
Msg:278

Stato:



Inviato il: 24/02/2016 19:56:26

si i pannelli stavano producendo
e comunque i cavi sono idonei perché uso dalle discesa dei pannelli
un fg21m21 da 50 mm e invece le batterie sono collegate in serie con cavo da 70 mm anche l'inverter è collegato con lo stesso diametro
la tensione dai pannelli era giusta

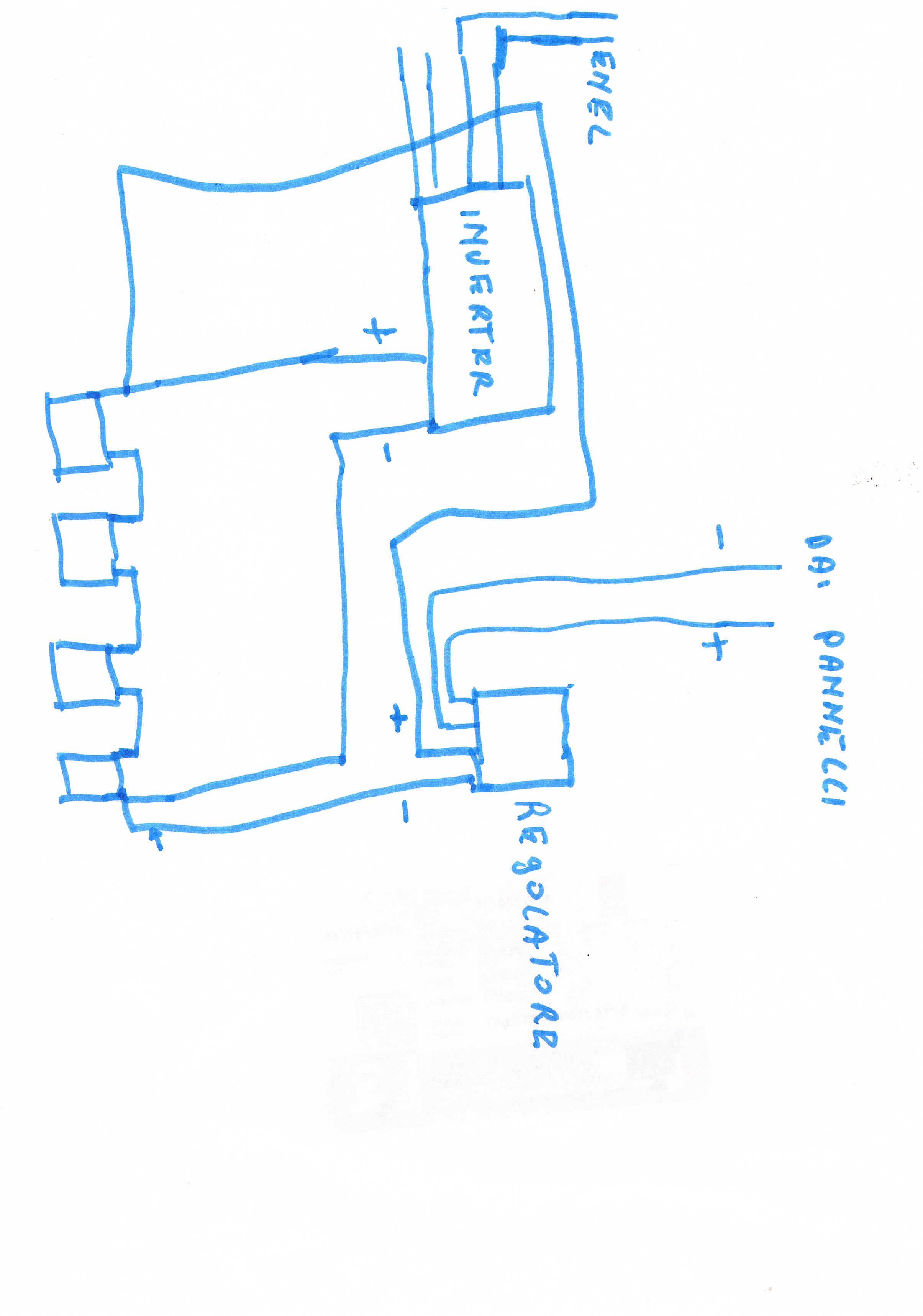

Immagine Allegata: CCF24022016_00000.jpg

ForumEA/H/CCF24022016_00000.jpg



---------------





pallino

Avatar
KiloWatt


Utente
Msg:278

Stato:



Inviato il: 24/02/2016 20:00:35

comunque penso di risolvere il problema mettendo un relè che mi stacchi il regolatore quando uso l'inverter come carica batterie



---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 24/02/2016 20:03:26

Bruceresti quasi sicuramente il regolatore se si ritrova con i pannelli collegati e senza batterie



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



pallino

Avatar
KiloWatt


Utente
Msg:278

Stato:



Inviato il: 24/02/2016 20:16:18

e se ne metto due dei relè uno all'entrate del regolatore e uno all'uscita praticamente è come se lo scollegassi dall'impianto



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15123

Stato:



Inviato il: 24/02/2016 23:35:51

CITAZIONE (pallino, 24/02/2016 20:16:18 ) Discussione.php?213510&1#MSG6

e se ne metto due dei relè uno all'entrate del regolatore e uno all'uscita praticamente è come se lo scollegassi dall'impianto


Ma perché?? il sistema deve funzionare come l'hai disegnato, se c'è stato un surriscaldamento bisogna cercare il perché, ma deve funzionare così.

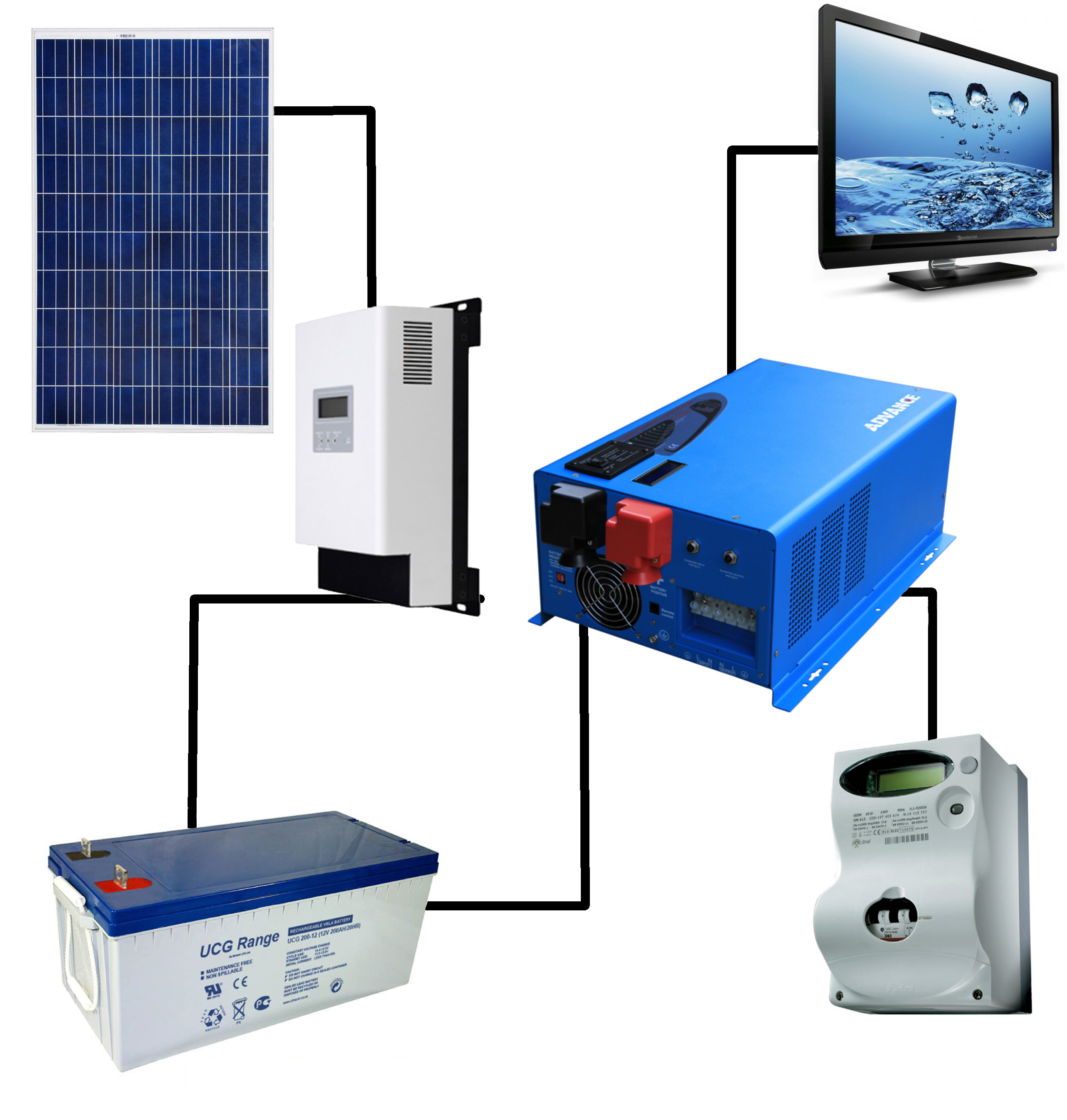

Immagine Allegata: schema collegamento.jpg

ForumEA/H/schema collegamento.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15123

Stato:



Inviato il: 24/02/2016 23:38:35

Penso tu abbia sbagliato a scrivere la sezione cavi, da pannelli 50mm²?? e a batterie 70mm²??
Batterie da quanti Ampere?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



BellaEli

Avatar
GigaWatt


MODERATORE
Msg:3286

Stato:



Inviato il: 25/02/2016 00:36:22

E non può essere che hai invertito accidentalmente qualche + con qualche - ???

Anche io concordo con Luca e Claudio, le batterie mantengono la tensione in un range contenuto tra circa 45 e 55 V e sia l'inverter che il regolatore sono progettati per sopportare questa tensione, inoltre non devi bloccare nessuna corrente, loro già sanno che li ci sono le batterie e quindi non assorbirebbero mai nulla dalle stesse...

Tuttavia c'è una cosa che non mi è chiara:

Il regolatore funziona correttamente cioè è collegato ai pannelli e alle batterie, quindi se i pannelli producono lui carica altrimenti non fa nulla (di sicuro non assorbe...).

L'inverter, invece, è collegato alle batterie, alla rete ma non si pannelli: come si comporta ? Quant'e che inizia a caricare le batterie da Enel ? Quando la tensione scende sotto una determinata soglia ? E quando smette di caricare ? Quando arriva alla soglia di tensione superiore (es. 54 V) ? E se mentre sta caricando esce il sole e il regolatore inizia anche lui a inviare corrente alle batterie cosa succede ? Non è che la tensione sale troppo rapidamente e l'inverter si blocca ? In ogni caso non si dovrebbe comunque bruciare nulla...

C'è pure la possibilità che si sia semplicemente bruciato il regolatore è trovandosi un banco collegato ha fatto tutti quei danni e tutto ciò non ha nulla a che vedere con l'inverter...

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!








pallino

Avatar
KiloWatt


Utente
Msg:278

Stato:



Inviato il: 25/02/2016 01:25:59

la sezione dei cavi è giusta ho messo questa sezione dai pannelli perchè voglio arrivare a 3 kw di pannelli
ho messo la sezione dà 70 mm dalle batterie all'inverter perché quando eroga la massima potenza assorbe 125 ampere
io non voglio bloccare l'assorbimento dalle batterie ma voglio evitare che la corrente di carica dell'inverter mi vada al regolatore
cioè se carica uno l'altro non deve caricare
e l'unico sistema è staccare il regolatore sia dal banco che dai pannelli



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15123

Stato:



Inviato il: 25/02/2016 01:50:07

Puoi mettere marca e modello del regolatore e dell'inverter, e potenza batterie che magri riusciamo a darti una mano nel sistemare le cose.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15123

Stato:



Inviato il: 25/02/2016 01:58:45

Pallino se il tuo inverter è questo settalo in priorità batterie e non caricherà mai da rete, le batterie verranno ricaricate solo dai pannelli.

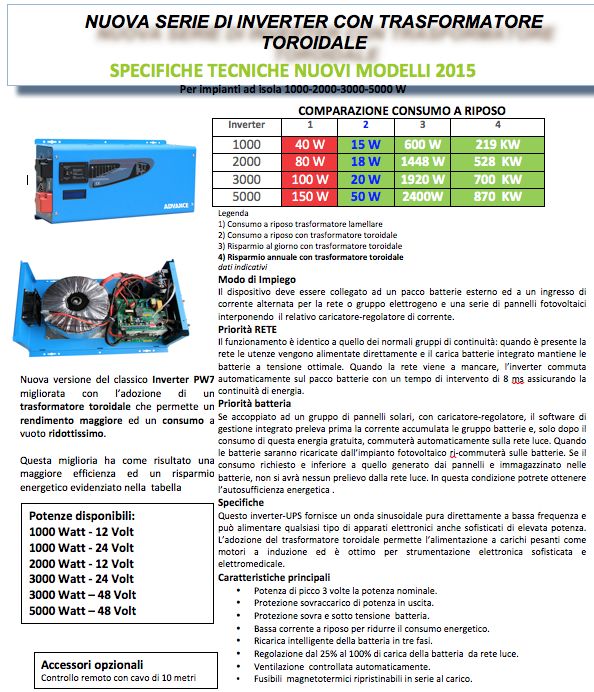

Immagine Allegata: schermata_2015-01-14_alle_08_28_07.jpg

ForumEA/H/schermata_2015-01-14_alle_08_28_07.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



pallino

Avatar
KiloWatt


Utente
Msg:278

Stato:



Inviato il: 25/02/2016 12:12:55

l'inverter è quello ora il regolatore è distrutto lo devo ricomprare
ma anche dopo dato che non ho pannelli a sufficienza le batterie le devo tenere sempre cariche per evitare che si danneggiano percui come mi Sì abbassa là tensione devo farle ricaricare dall'inverter e quando l'inverter carica il regolatore deve essere staccato onde evitare danni



---------------





Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 25/02/2016 13:44:03

No pallino, te lo stiamo dicendo in tutti i modi.
Quello che al massimo dovresti evitare è caricare da inverter quando i pannelli producono. Ma se ricarichi quando i pannelli non producono, non avrai nessun problema.
Come ti è stato detto il problema sarà stato causato da qualche altra cosa.
Il tuo regolatore non è per niente recuperabile? Hai provato ad aprirlo?



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...
