ciao a tutti.
quello in questione e' un dispositivo molto comune in tutte le lavastoviglie e lavatrici attuali.
dal nome si capisce che il suo compito e' quello di misurare il quantitativo di acqua che entra all'interno della macchina per effettuare il lavaggio.

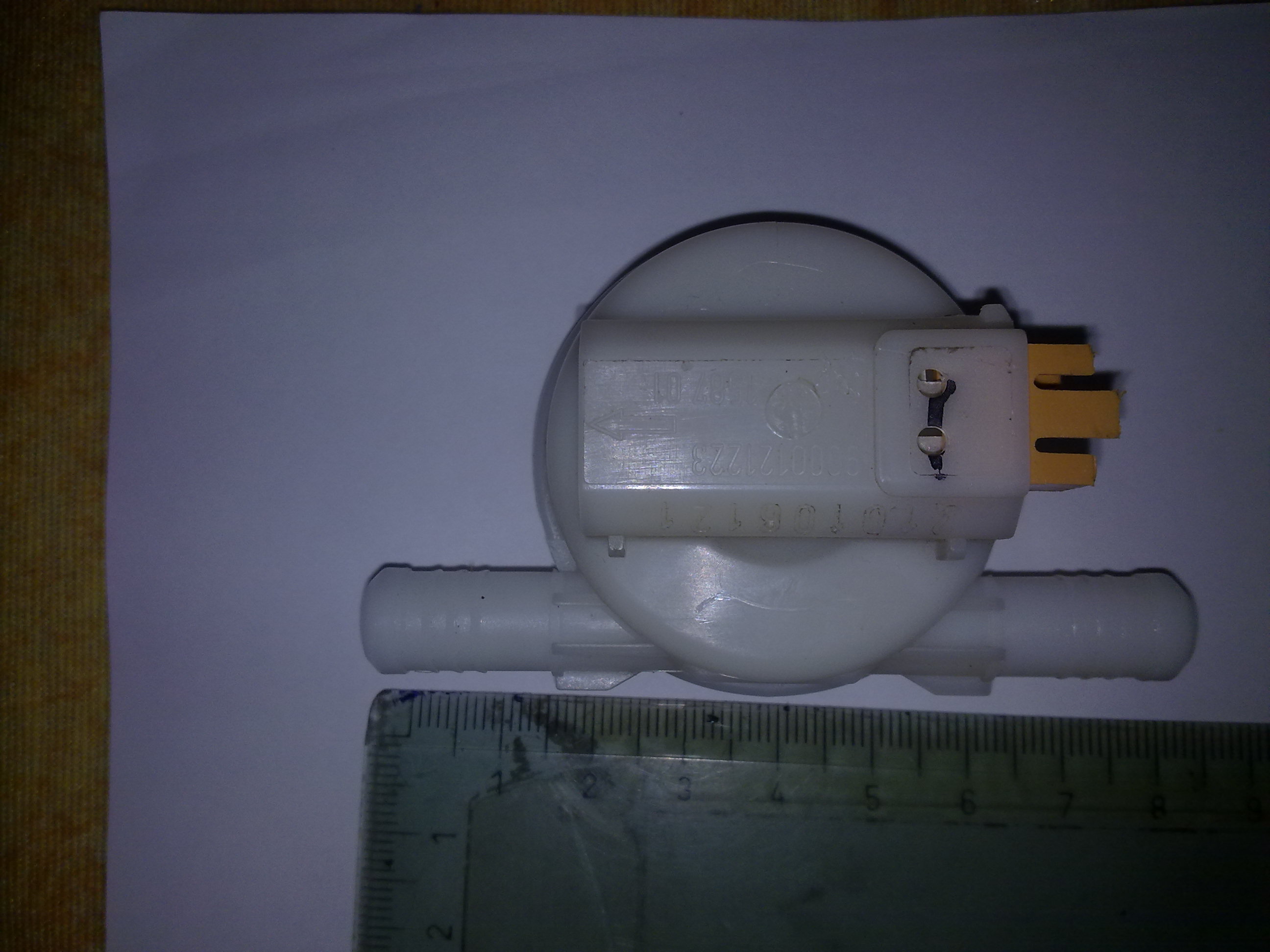

un esempio di flussometro e' quello riportato sotto
http://www.energialternativa.info/public/newforum/ForumEA/H/100320163778.jpg



Modificato da ecologix1971 - 10/03/2016, 07:40:53


---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 07:47:39

come si puo' notare e' dotato di due attacchi per i tubi di ingresso ed uscita ed una presa per il contatto elettrico.
l'acqua entrando da una parte ed uscendo da quella opposta, mette in moto una piccola turbina dotata di un piccolissimo magnete che girando agisce su di un sensore "reed" il quale dara' una serie di impulsi al modulo elettronico il quale riconoscera' l'ingresso dell'acqua.
per chi non lo conoscesse un sensore reed e' il classico sensore che si usa negli antifurti collocato vicino alle porte oppure alle finestre,
allontanandolo dal magnete il contatto si apre.



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 07:51:02

fino a qui dovrebbe essere tutto chiaro, ma veniamo allo specifico sensore di flusso, che in questo caso ha smesso di dare impulsi all'elettronica, la quale ha subito pensato che ci fosse un'anomalia.



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 07:57:32

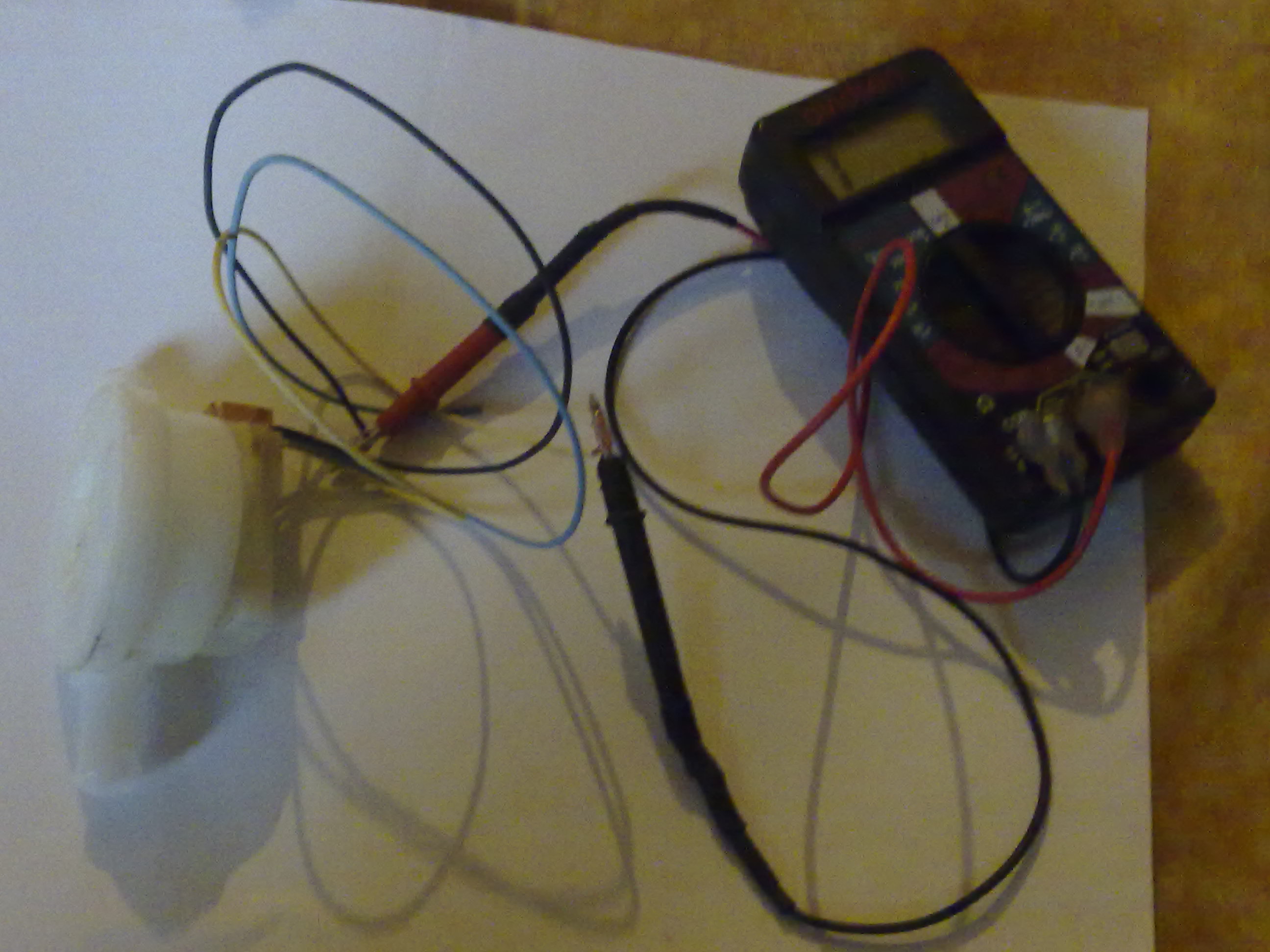

rimosso dalla macchina dove ha lavorato egregiamente per molti anni (forse una decina), l'ho provato separatamente collocando uno strumento (per ohm scala piu' bassa o prova diodi) alla presa con i due contatti.
ho provato a soffiare all'interno dei tubi e mentre la turbina si sentiva girare molto velocemente, lo strumento non dava alcuna risposta....http://www.energialternativa.info/public/newforum/ForumEA/H/100320163761.jpg



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 08:02:41

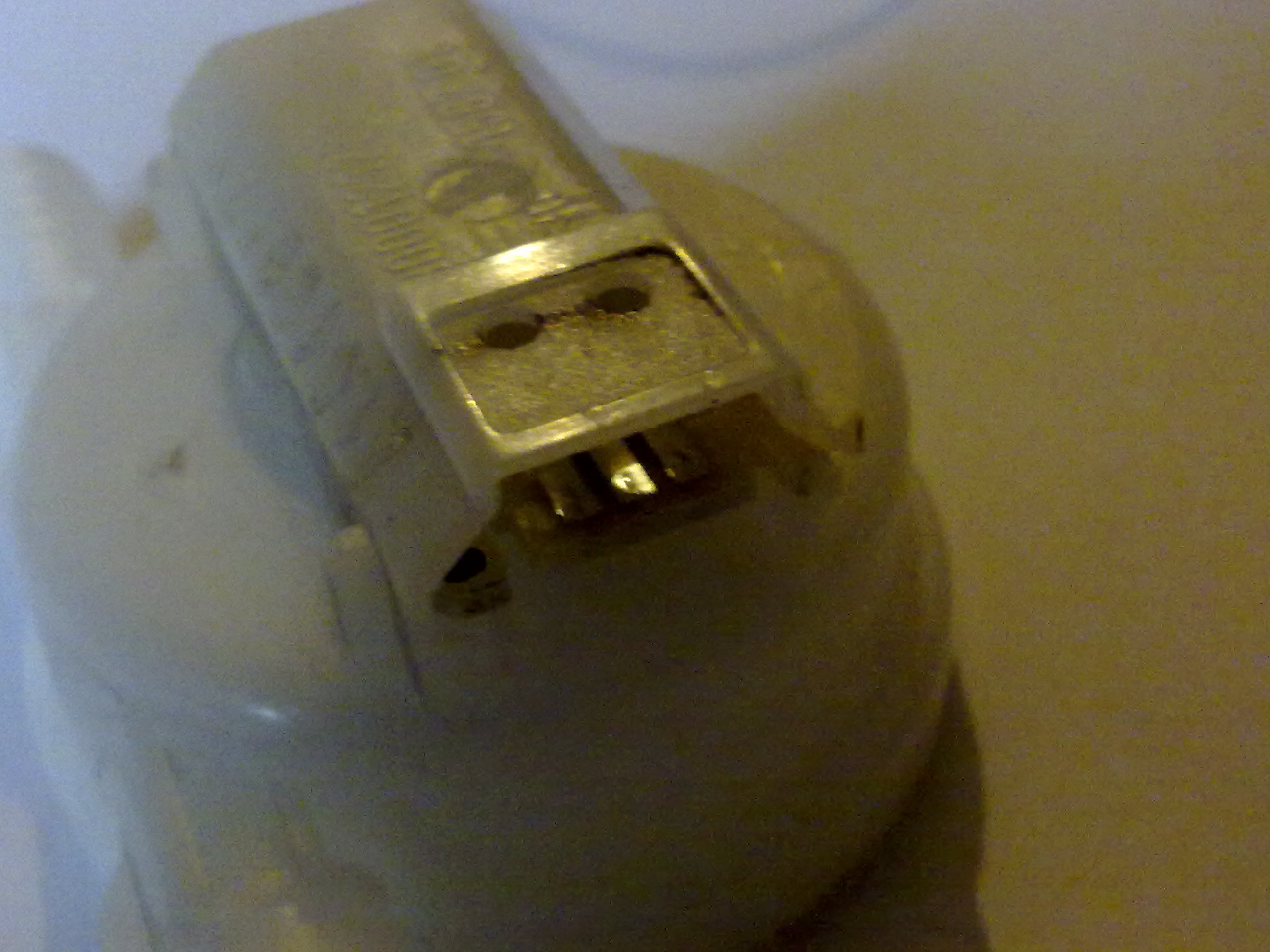

a questo punto decido di aprire il dispositivo in questione per verificare il sensore reed interno
http://www.energialternativa.info/public/newforum/ForumEA/H/100320163770.jpg



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 08:06:21

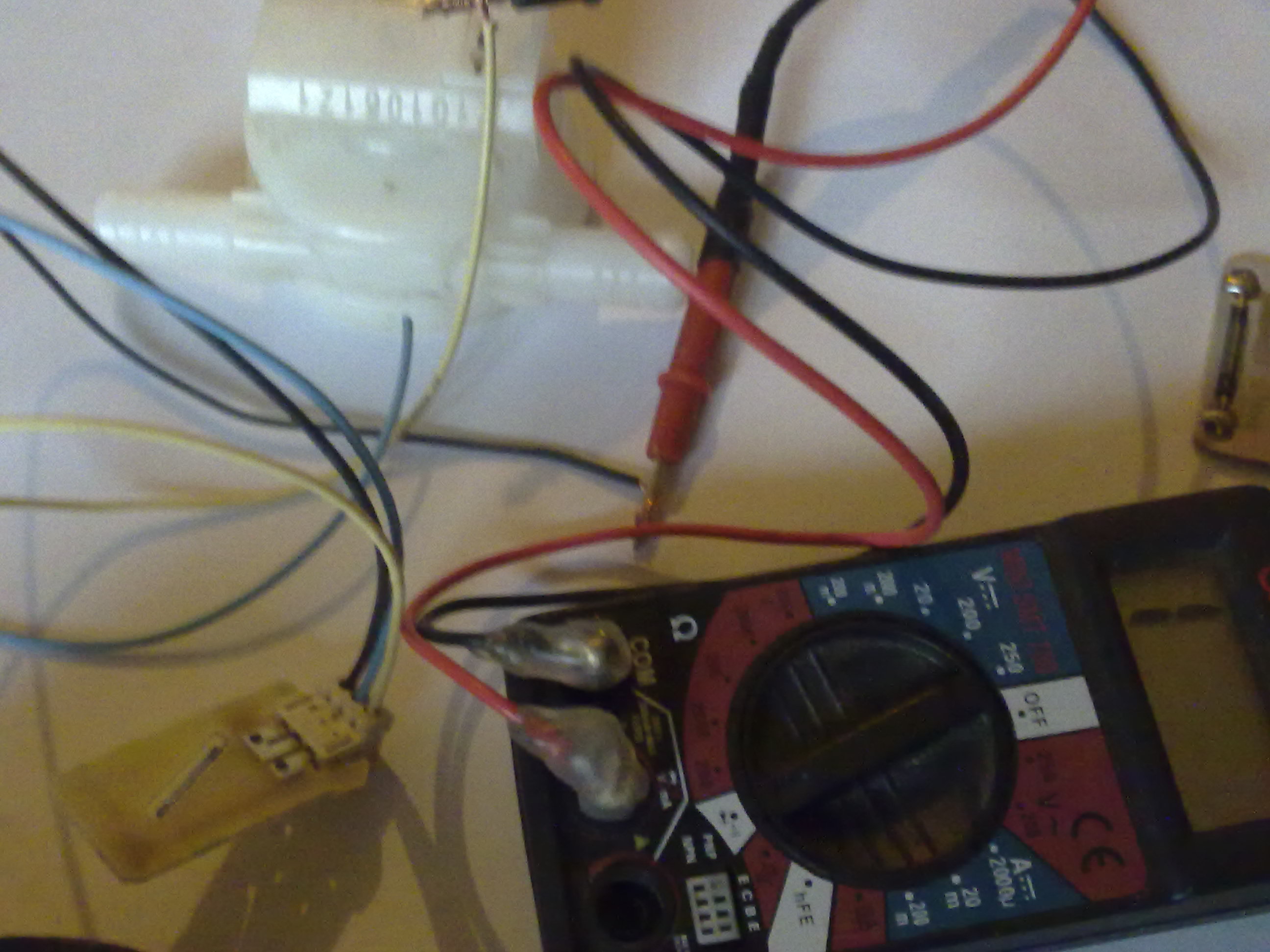

una volta estratto dall'involucro di plastica lo provo con l'aiuto di un grande magnete....http://www.energialternativa.info/public/newforum/ForumEA/H/100320163772.jpg
anche fuori dal suo guscio, nessuna risposta...



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 08:10:18

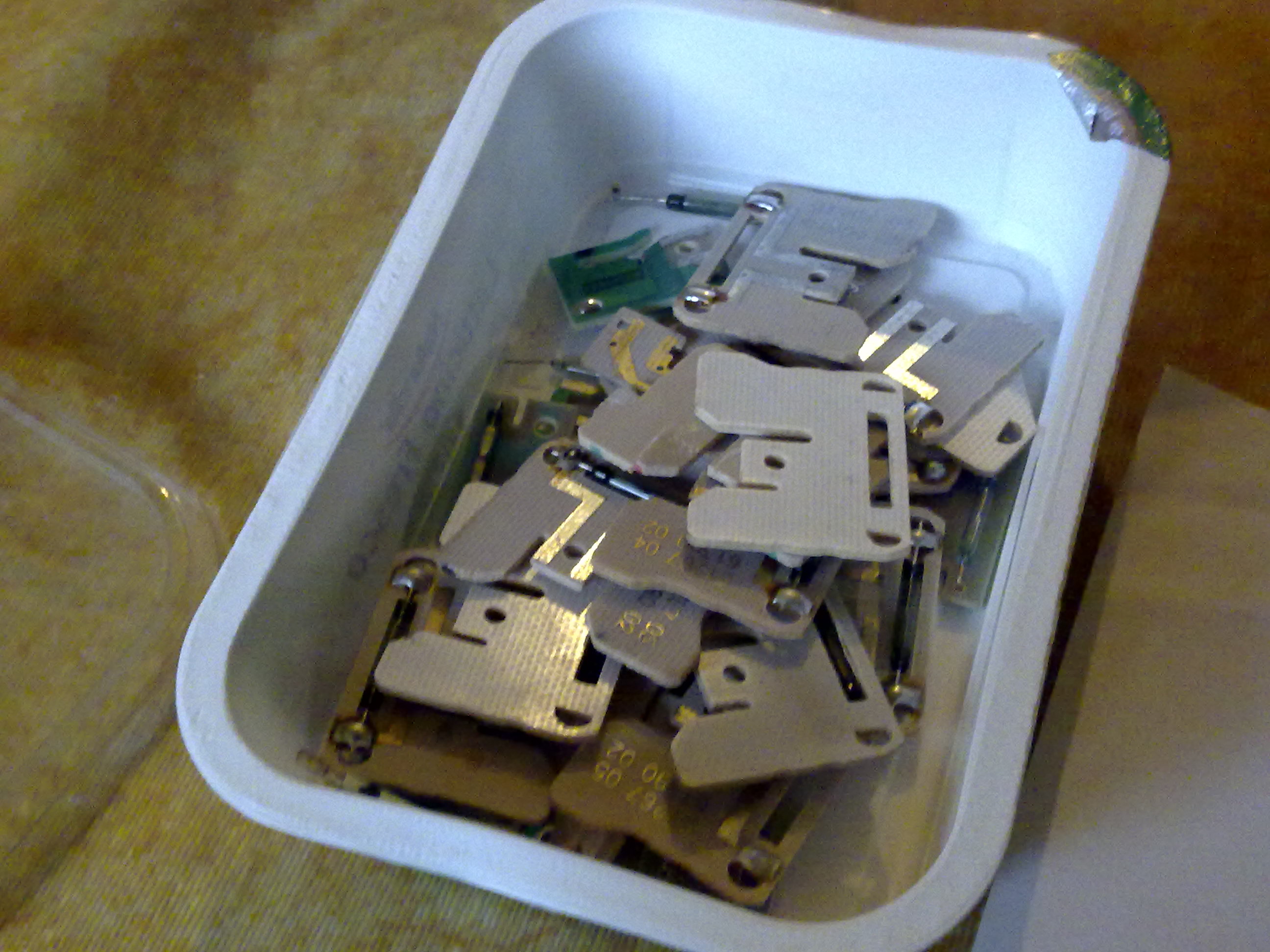

a questo punto vado a reperire un nuovo sensore da quelli recuperati da varie parti e procedo con la sostituzione....
http://www.energialternativa.info/public/newforum/ForumEA/H/100320163766.jpg



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 08:12:38

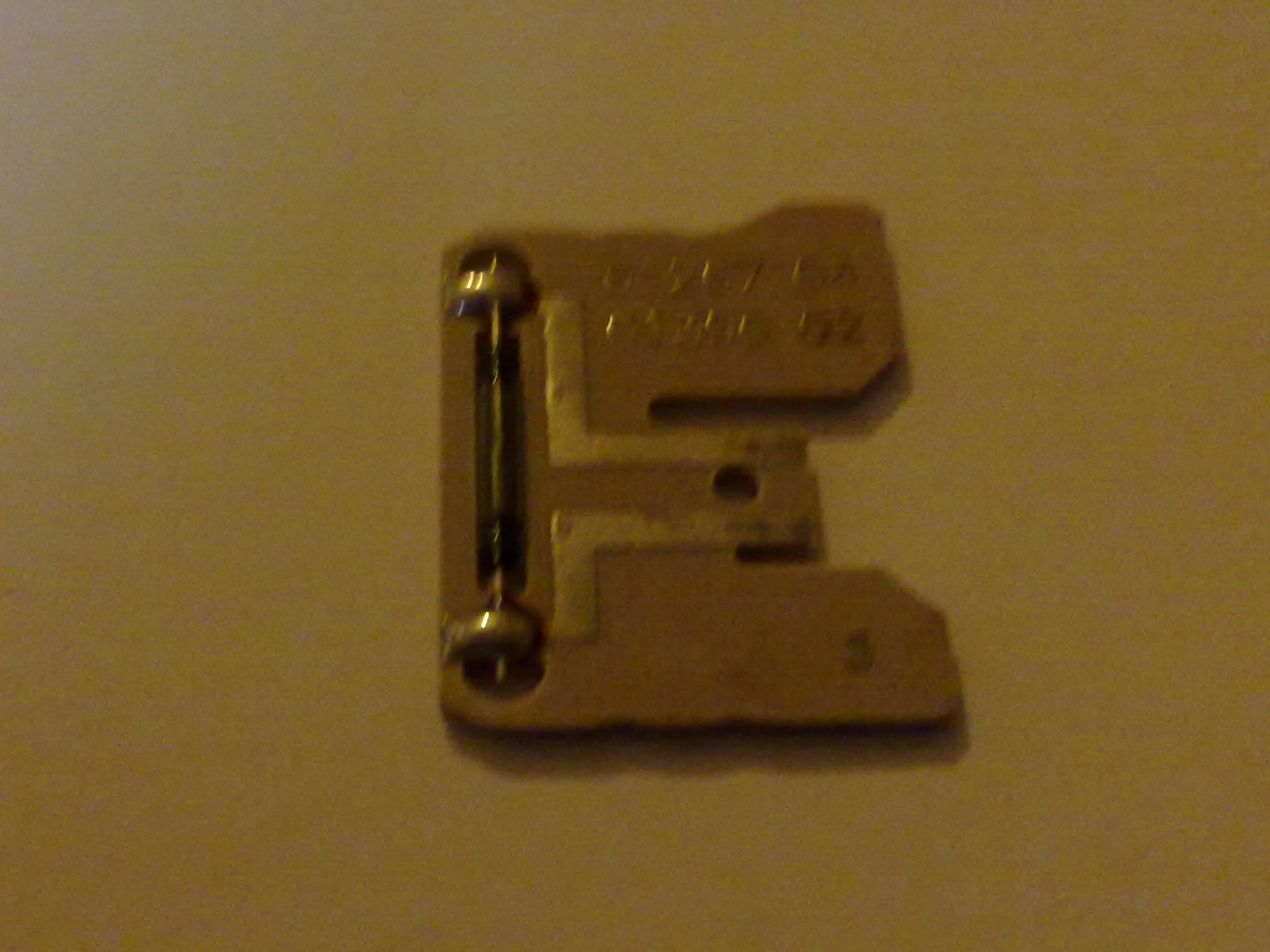

il prescelto e' lui...molto simile a quello originale...
http://www.energialternativa.info/public/newforum/ForumEA/H/100320163771.jpg



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 08:16:42

procedo alla sostituzione dissaldandolo dalla basetta originale altrimenti non sqrebbe entrato qll'interno dell'involucro di plastica dove si trova la turbina....naturalmente prima di procedere l'ho provato con il solito magnete onde rifare il lavoro due volte....
http://www.energialternativa.info/public/newforum/ForumEA/H/100320163773.jpg



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 08:18:09

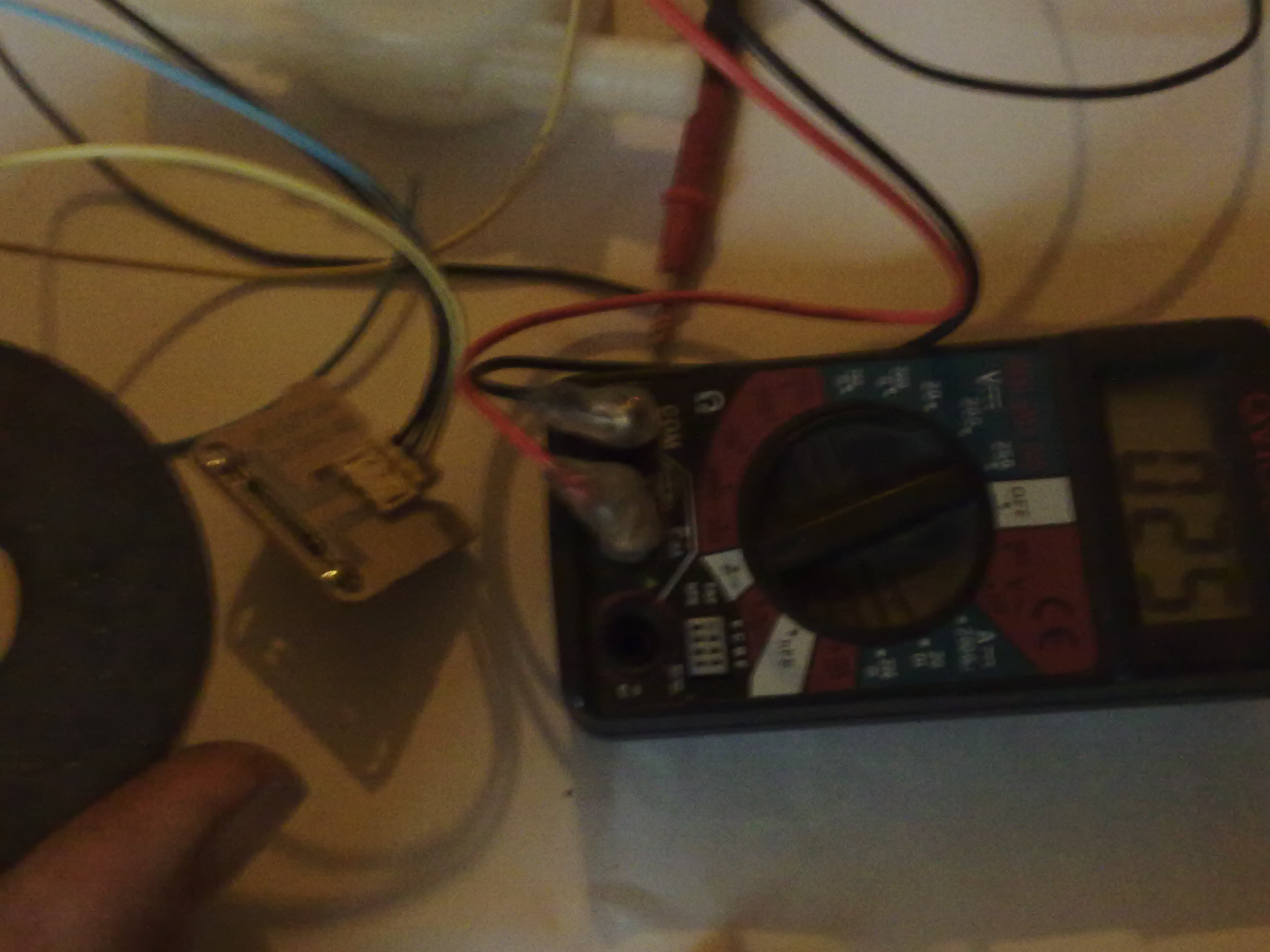

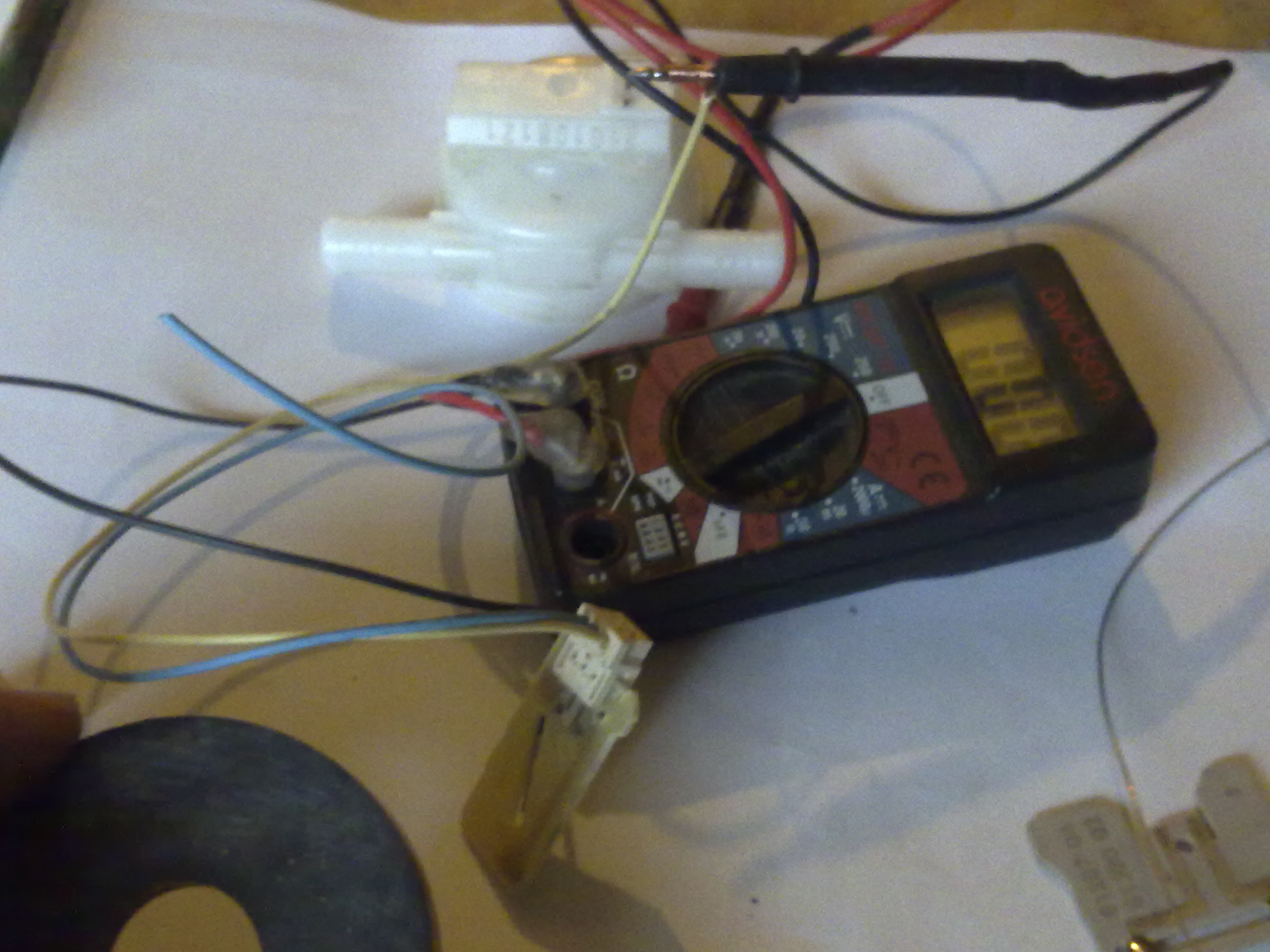

una volta sostituito ho eseguito la medesima prova...
http://www.energialternativa.info/public/newforum/ForumEA/H/100320163775.jpg



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 08:22:37

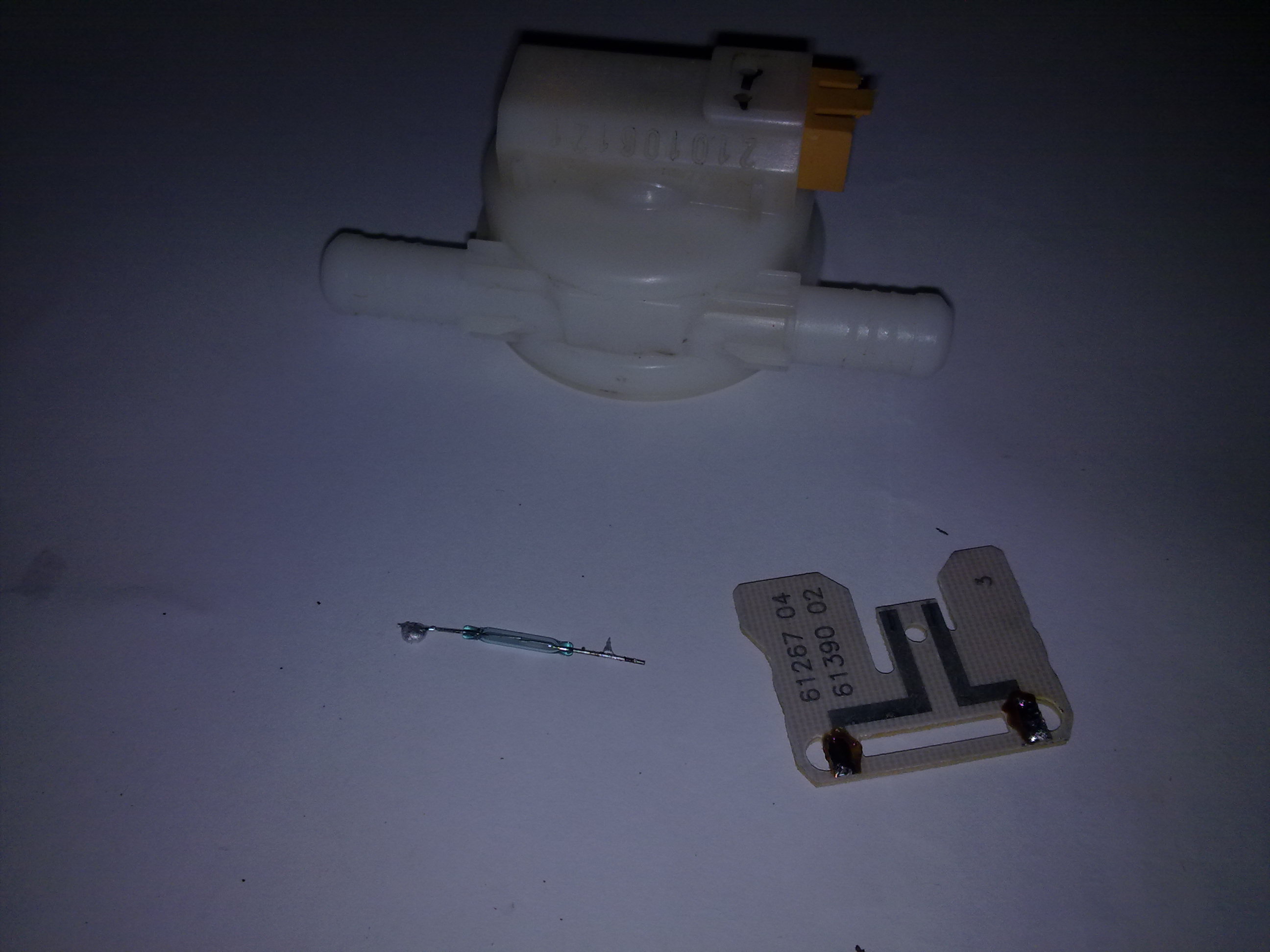

a questo punto l'ho reiserito all'interno dell'involucro ed ho fatto la stessa prova iniziale, ossia ho soffiato all'interno di uno dei due tubi.....
http://www.energialternativa.info/public/newforum/ForumEA/H/100320163777.jpg

et voilta' il flussometro e' di nuovo funzionante.....



---------------





RAUNARDE
GigaWatt


Utente
Msg:1220

Stato:



Inviato il: 10/03/2016 09:47:15

io i contatti reed li ho sulla serie vecchia dei telefoni Siemens optiset E se a qualcuno dovessero servire da saccheggiare

Molto comodi da utilizzare come comandi per elettroserrature da aprire senza utilizzare chiavi, nascondi da qualche parte in una scatoletta stagna e lasci in zona una calamita, quando devi aprirla passi vicino il magnete et voilà si apre!
Serve un circuito antirimbalzo prima ed un relè per pilotare l elettorserrature perchè sopportano poca corrente



---------------





RAUNARDE
GigaWatt


Utente
Msg:1220

Stato:



Inviato il: 10/03/2016 10:04:04

scusa eco, mi sono dimenticato di farti i complimenti per l'analisi e risoluzione del guasto!



---------------





ecologix1971

Avatar
GigaWatt


MODERATORE
Msg:4163

Stato:



Inviato il: 10/03/2016 12:03:06

CITAZIONE (RAUNARDE, 10/03/2016 10:04:04 ) Discussione.php?213570&1#MSG11


Molto comodi da utilizzare come comandi per elettroserrature da aprire senza utilizzare chiavi, nascondi da qualche parte in una scatoletta stagna e lasci in zona una calamita, quando devi aprirla passi vicino il magnete et voilà si apre!
Serve un circuito antirimbalzo prima ed un relè per pilotare l elettorserrature perchè sopportano poca corrente

Bellissima idea



---------------





Roero

Avatar
PetaWatt


MODERATORE
Msg:10299

Stato:



Inviato il: 10/03/2016 22:56:23

Bravo davvero, complimenti (ti seguo meglio sul pane), ma io non avendo basi di elettronica non saprei mai come iniziare un lavoro del genere.



---------------
Correttezza, lealtà e sempre a testa alta.
