inverter charger ks-3000 morto dopo un temporale

VISUALIZZA L'ALBUM

Pag: (13)   [1]   2   3   4   5   6  ...>    (Ultimo Msg)


FinePagina

donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 17/11/2020 21:32:25

buona sera ragazzi non sono nuovo del forum,ho avuto un piccolo passato nella sessione eolico. E da un po di tempo che mi si Ŕ rotto l'inverter del mio piccolo impianto fotovoltaico composto da 4 pannelli da 250w ,2 batterie da 100 h e l'inverter ks-3000 e per mancnza di tempo non ho mai avuto modo di sbirciare all'interno cosa si fosse bruciato.ho cercato di vedere ad occhio e con lente d'ingrandimento se il danno era visibile ,ma niente purtroppo l'unica cosa che ho visto era un condensatore elettrolitico da 25 v 470 microfarad un po gonfio e l'ho sostituito... ma comunque l'inverter non da segni di vita..
qualcuno del gruppo conosce l'invertr in questione? sarebbe cosi gentile da aiutarmi?

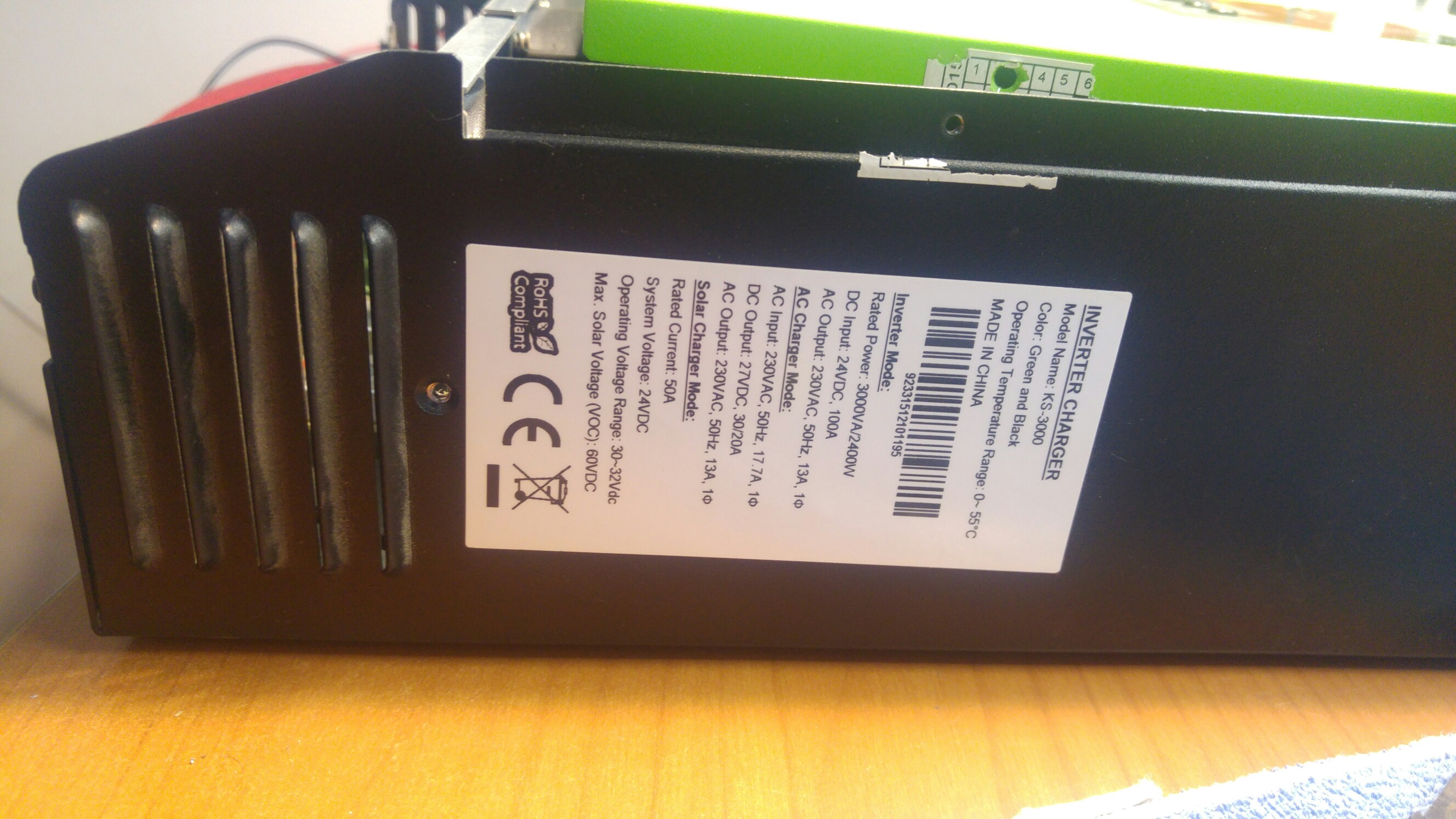

Immagine Allegata: 20201117_203134_copy_2656x1494.jpg

ForumEA/U/20201117_203134_copy_2656x1494.jpg



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 17/11/2020 21:33:26

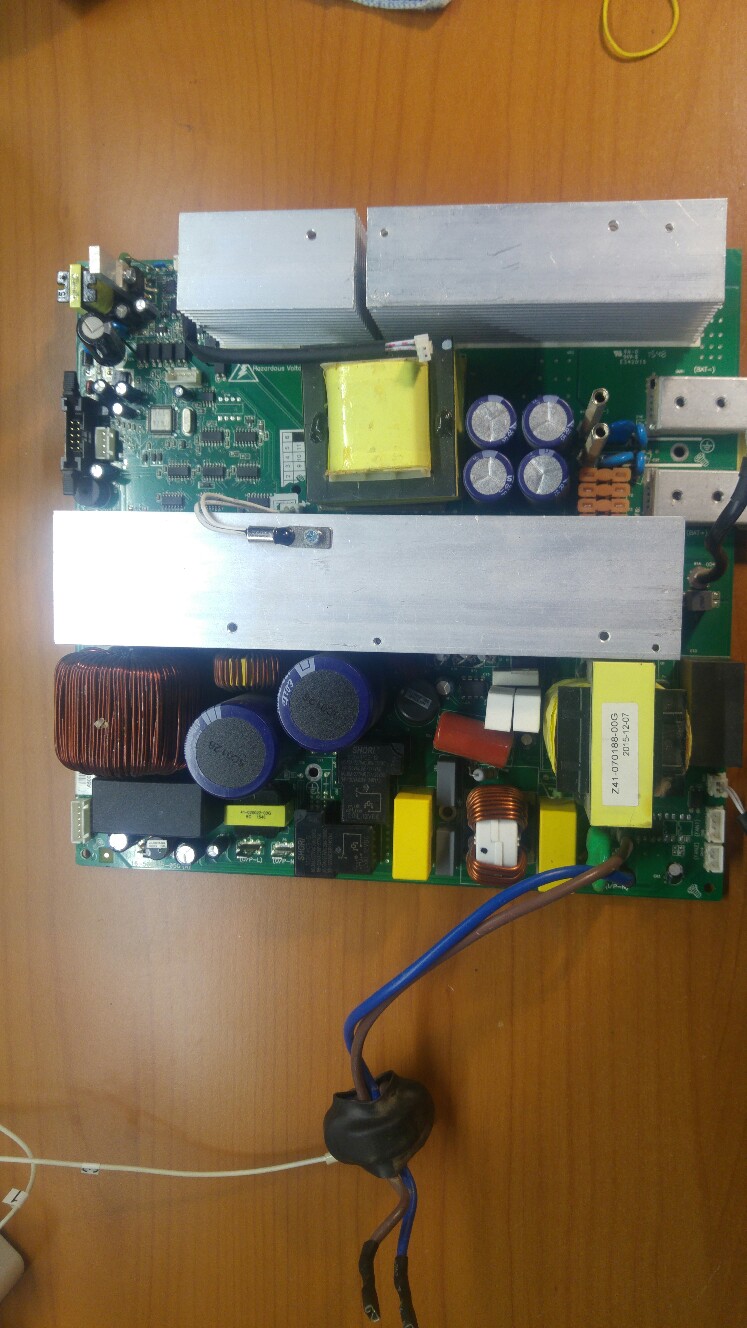

1



Immagine Allegata: 20201117_204545_copy_747x1328.jpg

ForumEA/U/20201117_204545_copy_747x1328.jpg



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 17/11/2020 21:34:37

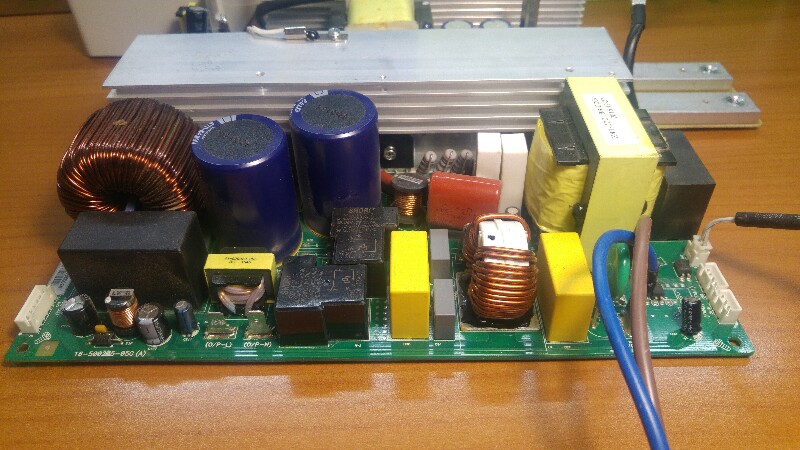

2



Immagine Allegata: 20201117_204625_copy_800x450.jpg

ForumEA/U/20201117_204625_copy_800x450.jpg



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 17/11/2020 21:37:45

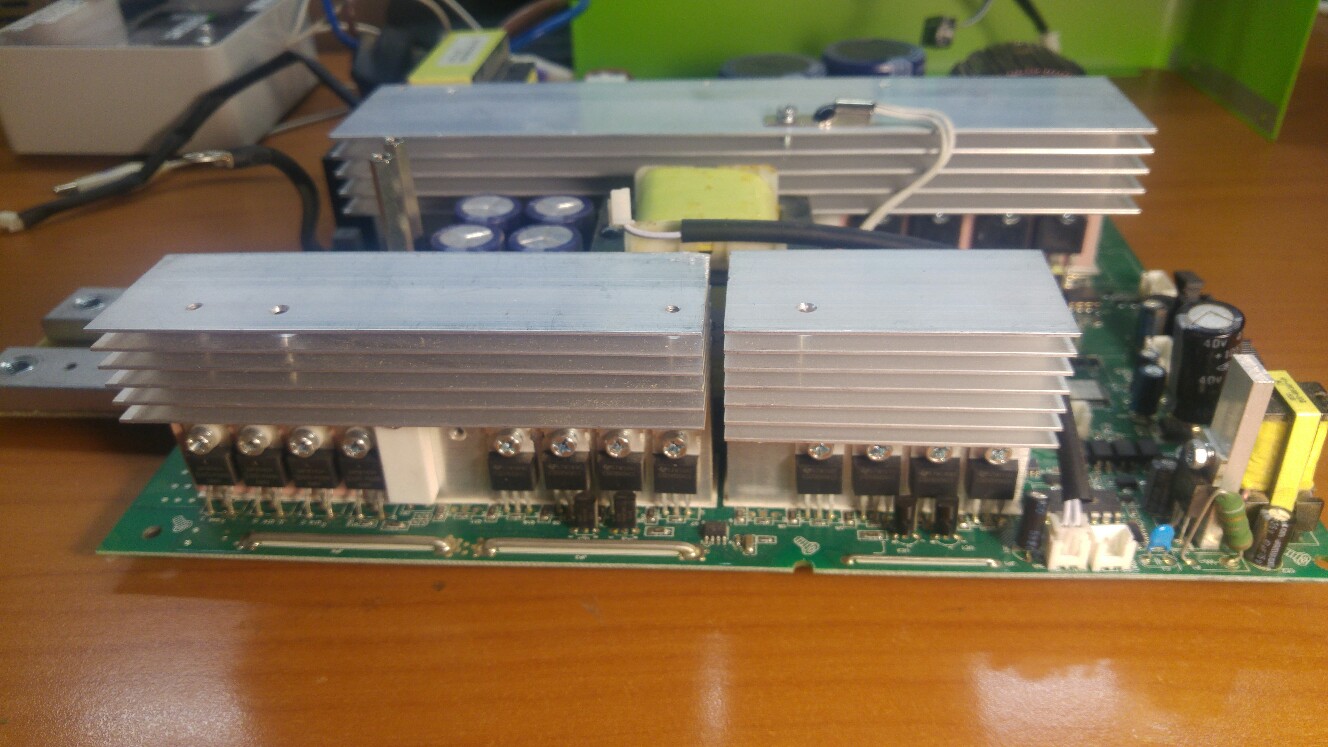

3



Immagine Allegata: 20201117_204606_copy_1328x747.jpg

ForumEA/U/20201117_204606_copy_1328x747.jpg



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:14842

Stato:



Inviato il: 17/11/2020 22:40:48

Ciao donato, l'inverter si deve accendere collegando solo le batterie, i tre fusibili in ingresso batterie sono sani?

Prova a contattare Riccardo che i 24V li dovrebbe conoscere.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 07:24:10

Ciao claudio ,si l'inverter dovrebbe accendersi gia solo collegando le batterie .
I fusibili all'ingesso batterie in realtÓ non sono 3 ma sono 6 ... In foto non si vedono perche stanno sotto le alette . e sono tutti buoni



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2878

Stato:



Inviato il: 18/11/2020 12:26:51

Ciao donato, devi cercare dove si ferma la tensione dei 24V che arriva dai contatti delle batterie. Tenendo un puntale del tester fisso sul negativo con l'altro devi cercare i 24V se arrivano all'alimentatore.
Se Ŕ tutto spento dopo una fulminazione probabilmente si sono guastati gli igbt poi quando Ŕ stato tentato il riavvio manuale o automatico si Ŕ guastato l'alimentatore che serve sia per i circuiti a bassa tensione 5-12V sia per la precarica dei condensatori del BUS.
Magari Ŕ solo un diodo!

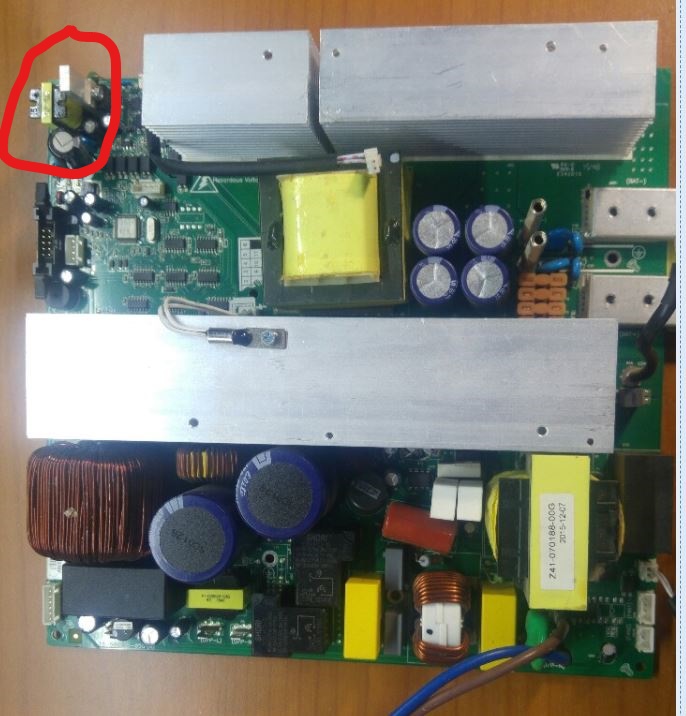

Immagine Allegata: ALIMENTATORE2424.jpg

ForumEA/U/ALIMENTATORE2424.jpg



Modificato da Riccardo - 18/11/2020, 12:34:04


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GTLI2...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 13:31:31

Ciao Riccardo . si proprio in quel punto che hai cerchiato in rosso ho sostituito il condensatore ...e di preciso Ŕ quello piu alto nel cerchio rosso



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2878

Stato:



Inviato il: 18/11/2020 17:39:56

Serve collegare il display e l'interrutore altrimenti non puoi sapere se si riavvia. Il display per comoditÓ lo puoi anche staccare dal pannello. Verifica la tensione di batteria se arriva al diodo vicino al mosfet.



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GTLI2...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 18:46:59

CITAZIONE (Riccardo, 18/11/2020 17:39:56 ) Discussione.php?216297&1#MSG8

Serve collegare il display e l'interrutore altrimenti non puoi sapere se si riavvia. Il display per comoditÓ lo puoi anche staccare dal pannello. Verifica la tensione di batteria se arriva al diodo vicino al mosfet.

scusami Riccardo non essendo del mestiere mi indicheresti sulla foto a quale diodo devo controllare se arriva o meno la tensione
grazie



Modificato da donato - 18/11/2020, 18:53:56


---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 18:52:35

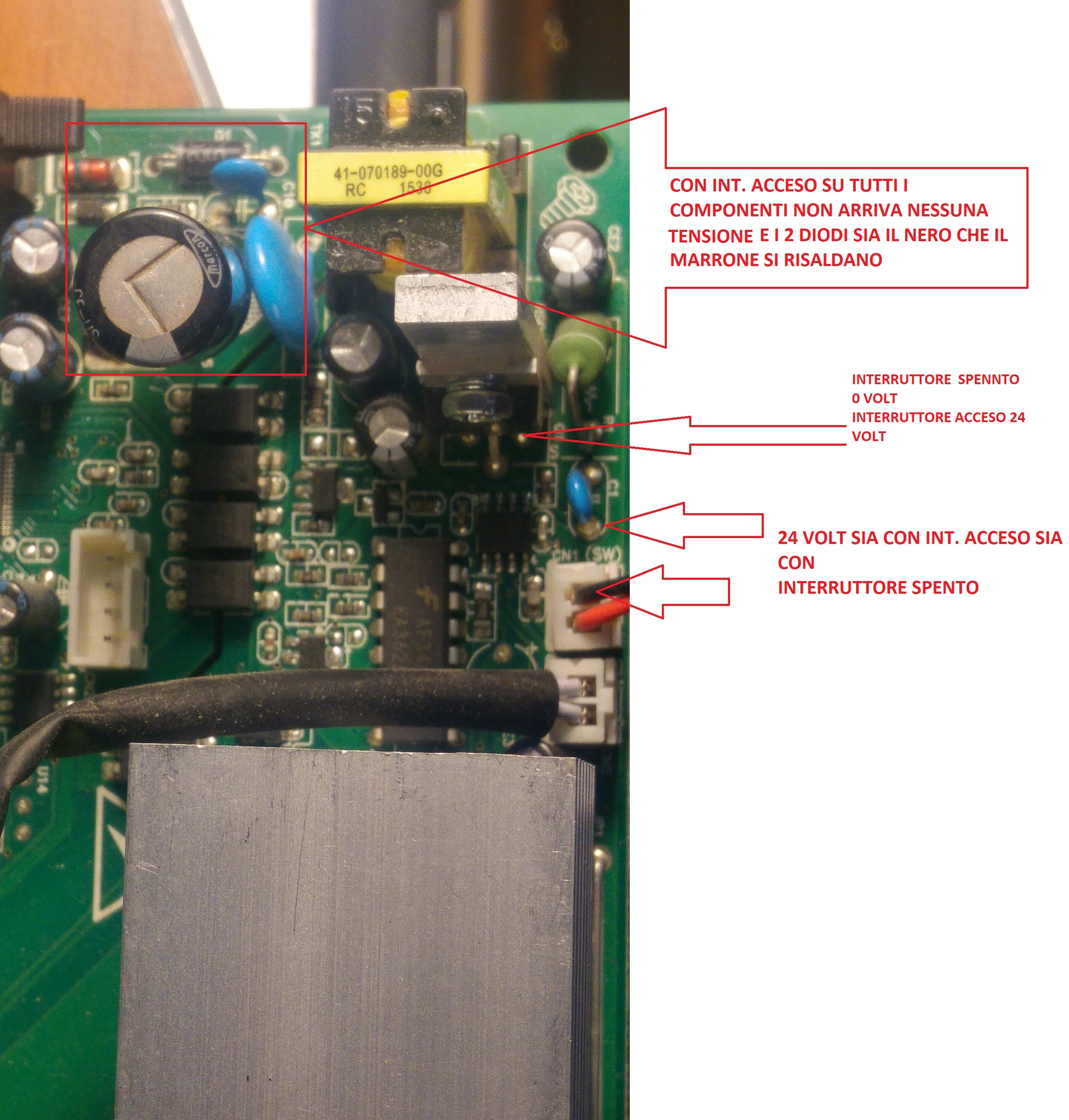

foto



Immagine Allegata: INV 1.jpg

ForumEA/U/INV 1.jpg



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2878

Stato:



Inviato il: 18/11/2020 19:45:43

I diodi che scaldano sono sul secondario dell'alimentatore.
Se scaldano vuol dire che l'alimentatore funziona ma c Ŕ un sovraccarico sul circuito, prova con il tester se c Ŕ un corto.
Ci dovrebbe essere anche un riduttore di tensione da 5V li vicino prova a verificare se funziona non insistere troppo se scalda comunque, prova eventualmente le misure in pi¨ riprese facendolo raffreddare

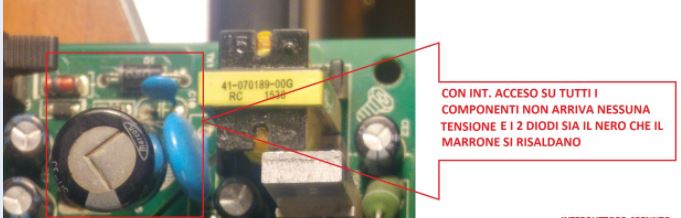

Immagine Allegata: 1.JPG

ForumEA/U/1_15.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GTLI2...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 21:12:36

non riesco a trovare corti... un dubbio mi sorge ,ma se i diodi scaldano come mi hai detto tu vuol dire che arriva corrente... ma allora perchŔ se tengo sempre il negativo attaccato dove vanno le batterie e con il puntale del tester misuro all'anodo del diodo non misura niente?



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 21:28:32

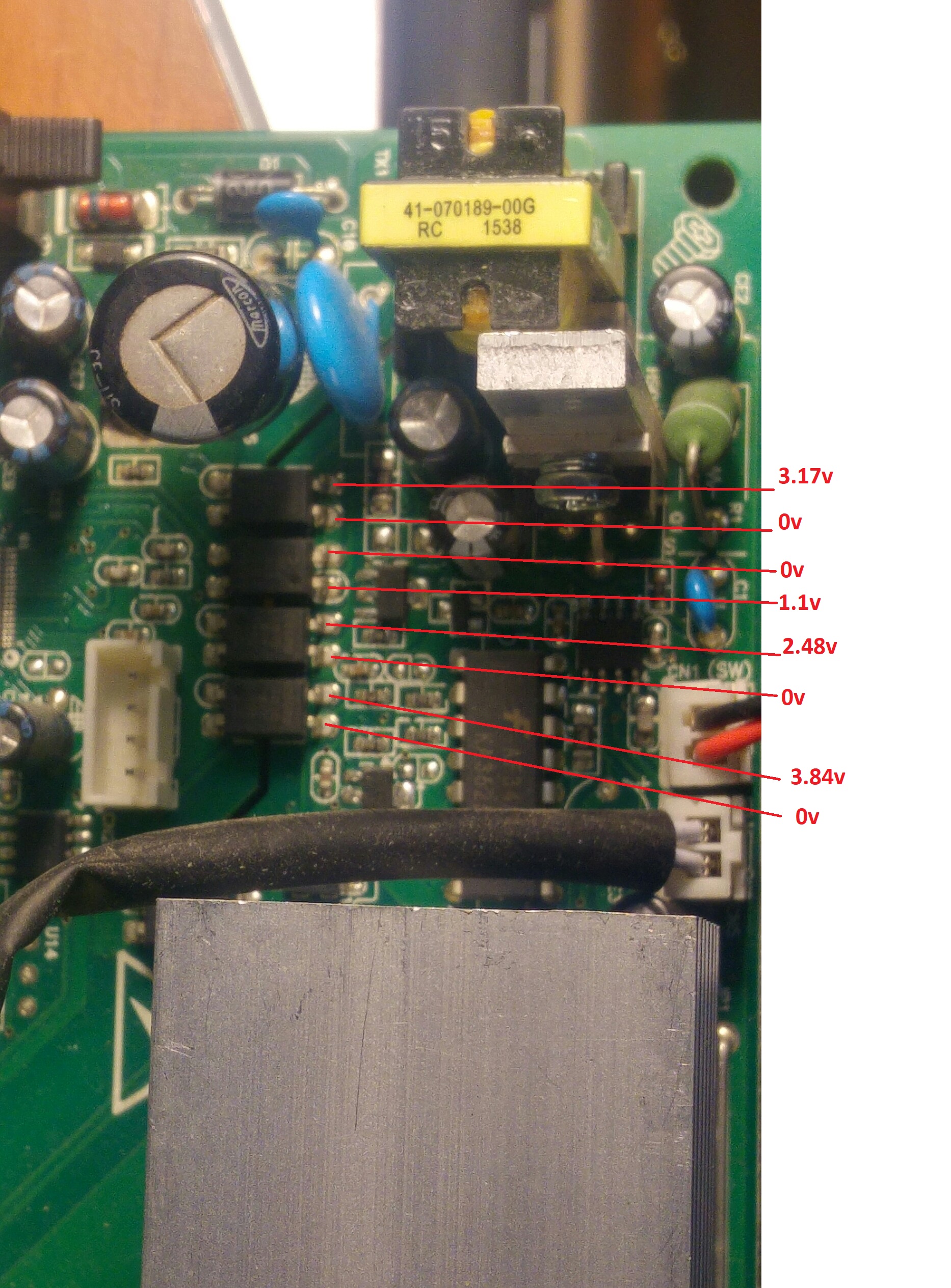

l'unica parte che trovo con tensioni ridotte Ŕ su questi componenti
con la sigla :
cosmo
1010
817
p20

e poi in corrispondenza di un piedino c'Ŕ una c

cosa indica la c in questo component?



Immagine Allegata: 20201118_181849_HDR_copy_1494x2656 - Copia.jpg

ForumEA/U/20201118_181849_HDR_copy_1494x2656 - Copia.jpg



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2878

Stato:



Inviato il: 18/11/2020 21:30:47

CITAZIONE (donato, 18/11/2020 21:12:36 ) Discussione.php?216297&1#MSG13

tester misuro all'anodo del diodo non misura niente?

Con un tester e difficile vedere la tensione prima dei diodo raddrizzatore serve un oscilloscopio. Ma il tuo problema Ŕ che o cŔ il diodo guasto o un corto Se non riesci a trovare niente con il tester devi dissaldare il terminale del diodo, ma la prova del diodo con il tester te lo da buono?
Hai trovato il regolatore da 5V? Tra uscita e massa con il tester cosa ti da ohm



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GTLI2...
