inverter charger ks-3000 morto dopo un temporale

VISUALIZZA L'ALBUM

Pag: (13)   1   2   [3]   4   5   6  ...>    (Ultimo Msg)


FinePagina

donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 22:46:06

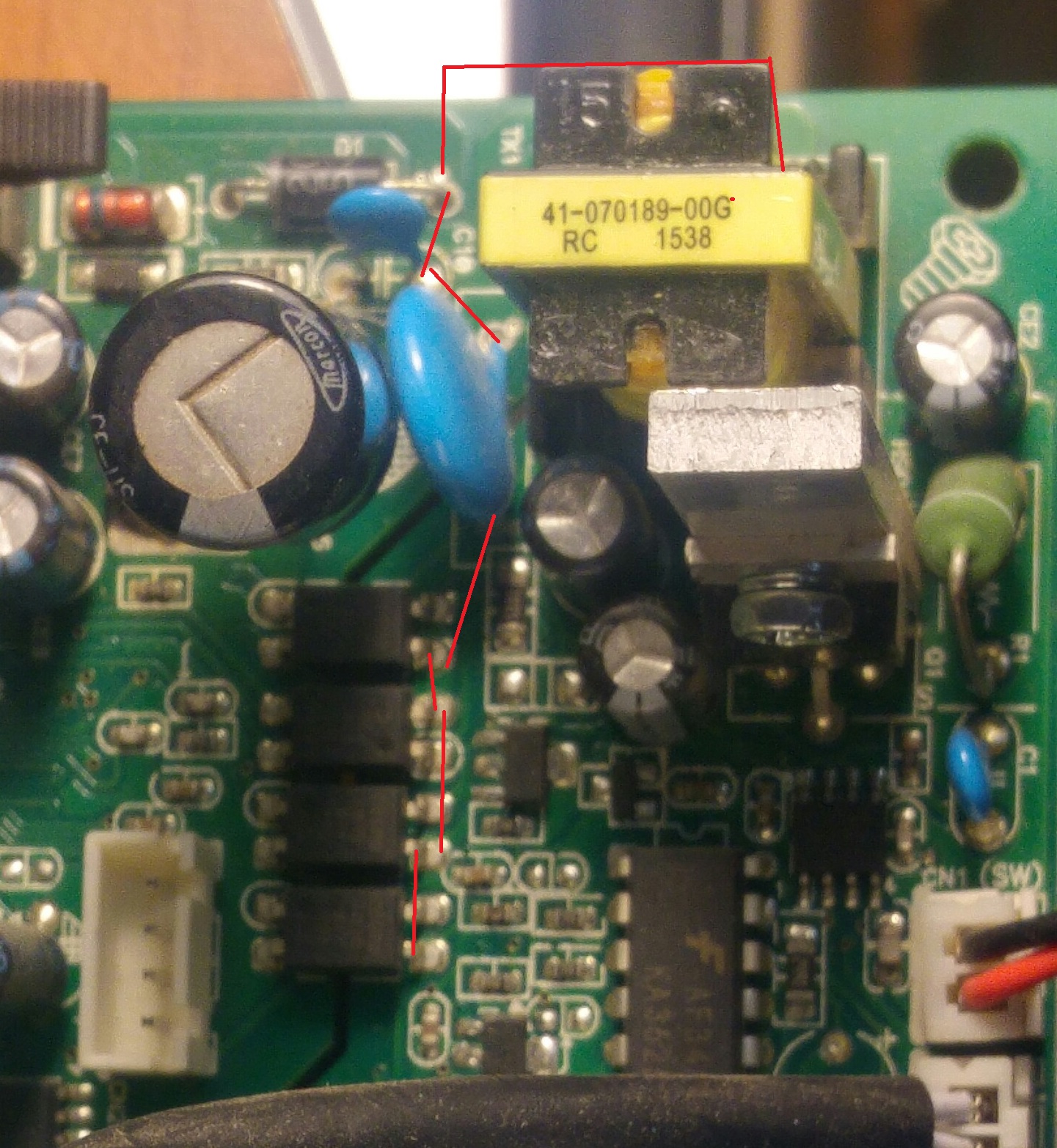

guardando la foto, sull' alimentatore dov'è collegato l'anodo del diodo non dovrebbe misurare qualche volt?



Immagine Allegata: continuita.jpg

ForumEA/U/continuita.jpg



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 22:46:23

ok!!!! ora serve dissaldare il piedino dx basta alzarlo per capire se il corto è nel regolatore da 5V o in quello che alimenta



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 22:50:46

CITAZIONE (donato, 18/11/2020 22:46:06 ) Discussione.php?216297&3#MSG33

guardando la foto, sull' alimentatore dov'è collegato l'anodo del diodo non dovrebbe misurare qualche volt?


Se l'alimentatore è progettato per fornire 300mA è ne chiedi 1A in quel punto trovi 0 volt, ma con un oscilloscopio non con un tester,la forma d' onda in uscita non è sinosuidale sono impulsi o quadra un tester non la rileva correttamente



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 22:52:33

le linee rosse sarebbe la continuita spostando entrambi i puntali del tester passo passo
mentre la linea blu puntale fisso sotto l'alimentatore e dove finisce la continuità



Immagine Allegata: continuita2.jpg

ForumEA/U/continuita2.jpg



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 22:58:28

CITAZIONE (donato, 18/11/2020 22:52:33 ) Discussione.php?216297&3#MSG36

le linee rosse sarebbe la continuita spostando entrambi i puntali del tester passo passo
mentre la linea blu puntale fisso sotto l'alimentatore e dove finisce la continuità


Non riesco a capire cosa cerchi li?
Hai trovato una resistenza di 0,20ohm in uscita sui 5v è li un problema. Staccando il piedino vedi se la riparazione è conveniente o meno continuarla



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 23:04:35

ho staccato il piedino e non mi sura piu nulla tra base e piedino dx
anche invertendo i puntali



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 23:06:46

Parli sullo stampato o sul regolatore la misura



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 23:11:05

sul piedino non misura niente

invece sullo stampato misura sempre 020ohm



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 23:14:15

CITAZIONE (Riccardo, 18/11/2020 22:58:28 ) Discussione.php?216297&3#MSG37

CITAZIONE (donato, 18/11/2020 22:52:33 ) Discussione.php?216297&3#MSG36
le linee rosse sarebbe la continuita spostando entrambi i puntali del tester passo passo
mentre la linea blu puntale fisso sotto l'alimentatore e dove finisce la continuità


Non riesco a capire cosa cerchi li?
Hai trovato una resistenza di 0,20ohm in uscita sui 5v è li un problema. Staccando il piedino vedi se la riparazione è conveniente o meno continuarla

pensavo che in quel punto l'alimentatore doveva cacciare tensione e ho seguito passo passo fino a dove arrivava la continuita .giusto per capire se ci fosse qualcosa di rotto. perdonami ma cm ti ho detto prima non sono del mestiereFaccine/sweatdrop.gif



---------------





donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 23:15:21

all' uscita del regolatore c'è una resistenza smd 2r20



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 23:20:51

non può essere sui 5V vorrebbe dire che passano 5V:0,20ohm =25A



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 23:29:41

Guarda meglio!!!



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



donato
MegaWatt


Utente
Msg:449

Stato:



Inviato il: 18/11/2020 23:30:54

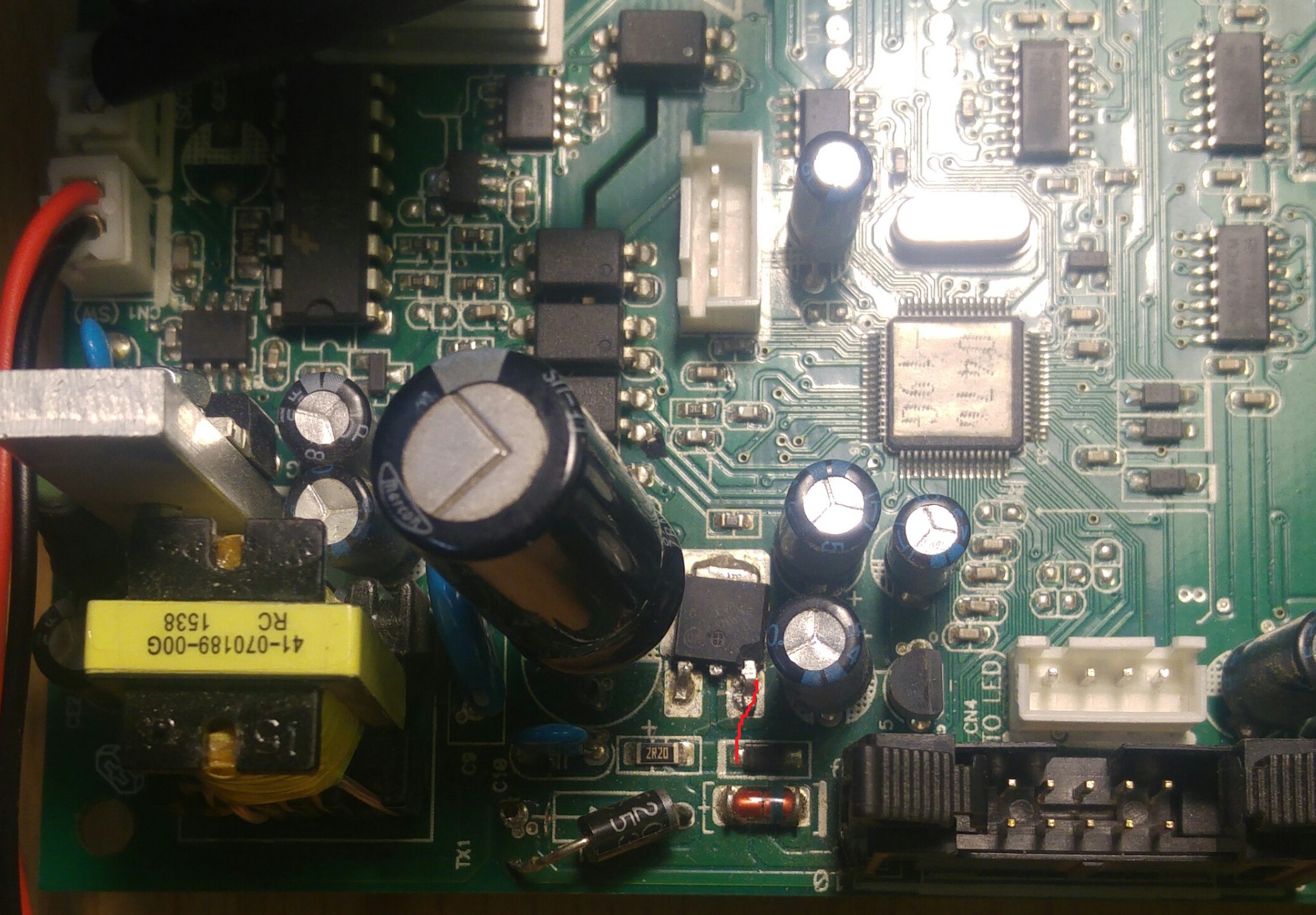

infatti hai ragione quella da me citata prima è quella accanto



Immagine Allegata: resistenza uscita reg.jpg

ForumEA/U/resistenza uscita reg.jpg



---------------





Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 23:35:42

Ora diventa difficile! cè il modo scentifico con il termoscanner ma non credo che l'hai disponibile o cercare di risalire dal guasto/temporale



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



Riccardo

Avatar
GigaWatt


Utente
Msg:2927

Stato:



Inviato il: 18/11/2020 23:40:22

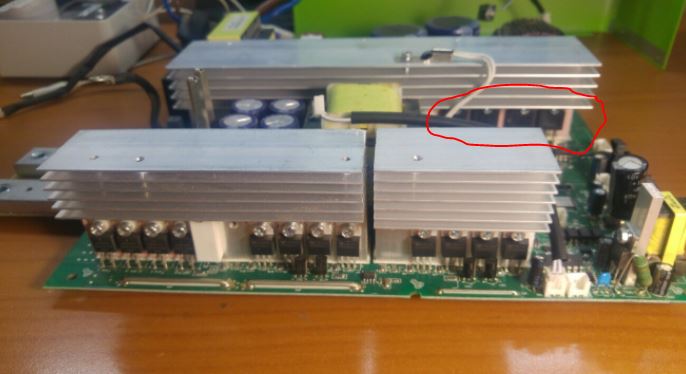

Questi sono gli IGBT e davanti ci sono i 4 driver



Immagine Allegata: 3.JPG
