Con l'aumento dei costi dell'energia ho deciso di rimettere in funzione e ammodernare l'impianto ad inseguimento costruito 35 anni fa.
L'impianto precedente usava un pannello da 50W e un rotore d'antenna per l'inseguimento del sole da est a ovest con un inverter auto costruito da 250W ad onda quadra collegato sulla la rete illuminante di casa. Quando la batteria era carica si collegava alla rete illuminante fino a scaricarsi poi ricollegava l'illuminante alla rete pubblica.
Utilizzava un sistema a fotoresistenza per economizzare di notte l'energia in standby

Il nuovo impianto è composto da un pannello da 350W Q-Cell da un nuovo supporto dal rotore ancora funzionate nonostante gli anni da un inverter grid-tie GTLI1000 un pacco batteria auto costruito con celle Litio-Ion 18650 con BMS 15s per un totale di 3 kWh la gestione consumi/produzione con domotica Shelly allego alcune foto

Immagine Allegata: IMG_20211231_081605.jpg

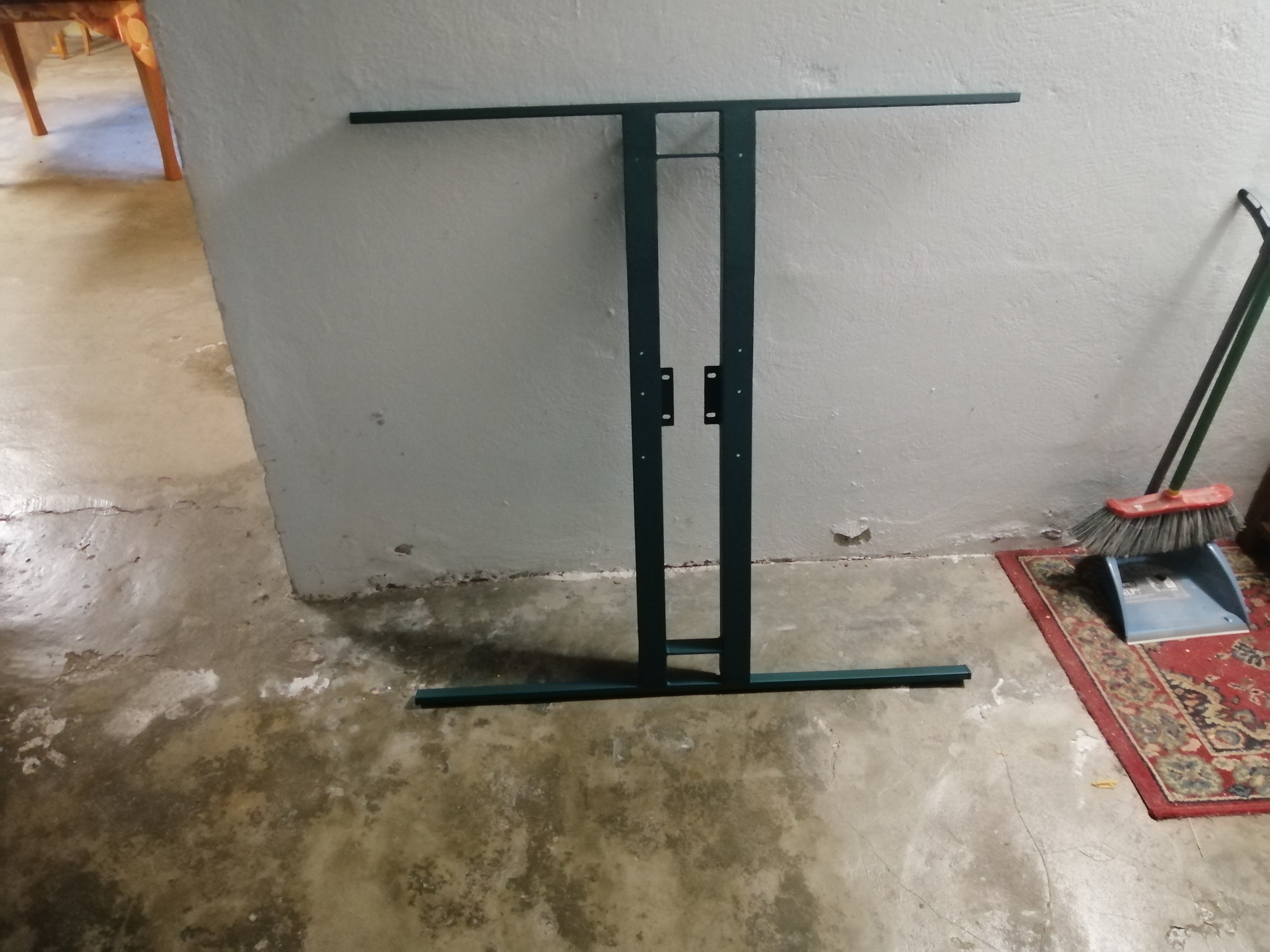

Pannello telaio

Immagine Allegata: IMG_20211231_081951.jpg

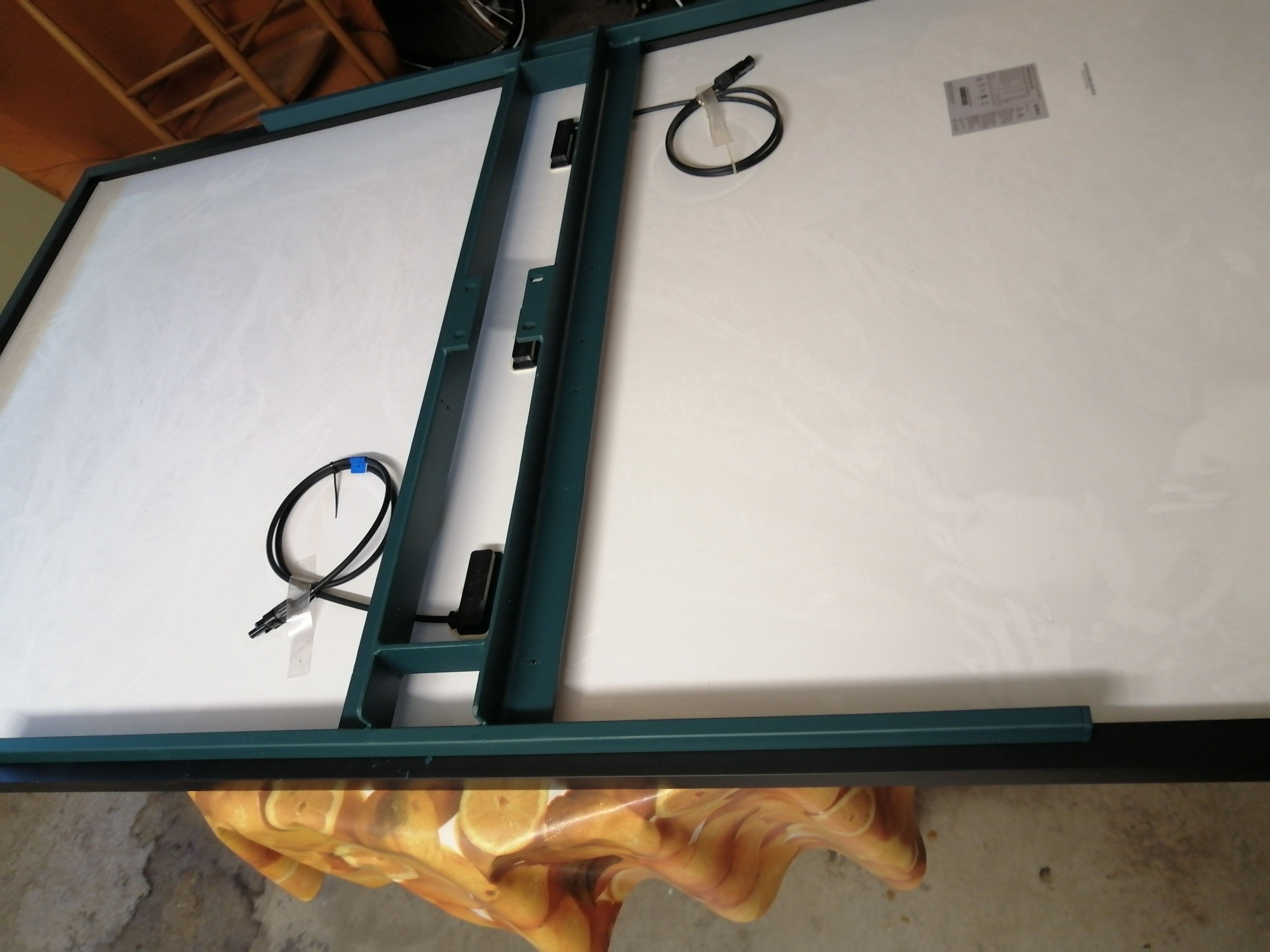

Struttura e rotore

Immagine Allegata: Cattura.JPG

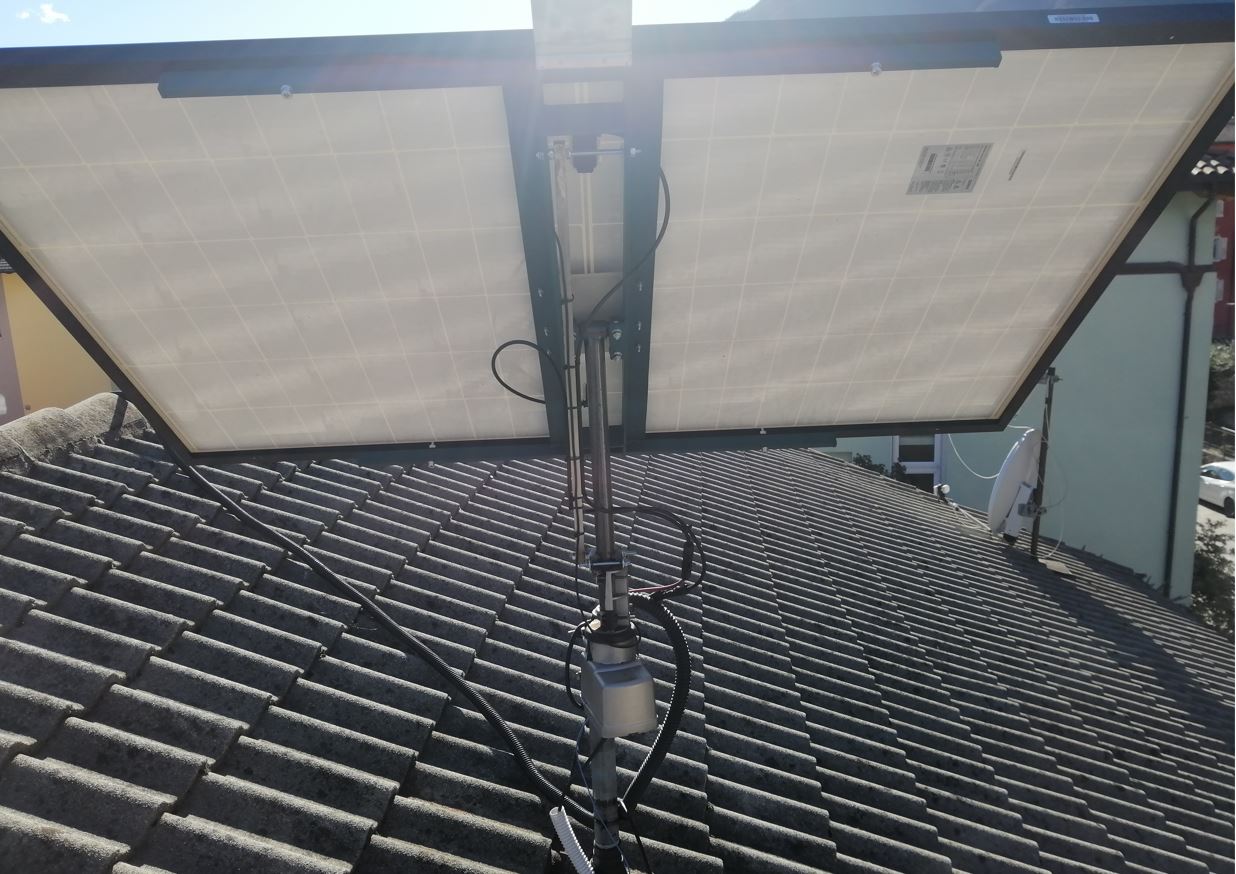

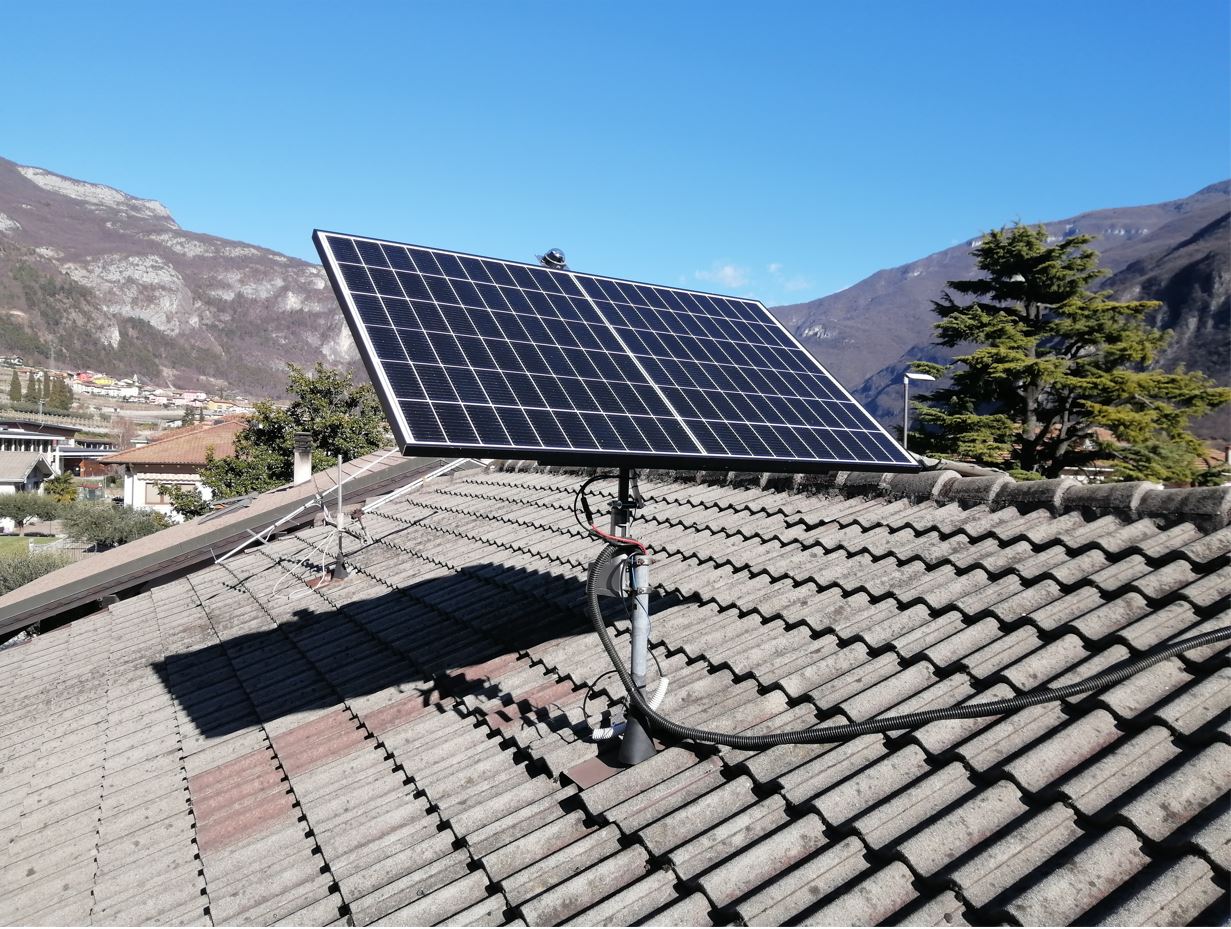

Pannello

Immagine Allegata: Cattura1.JPG


Ciao Riccardo,
bel lavoro!

CITAZIONE (Riccardo, 27/02/2022 21:53:53 )

CITAZIONE (emuland, 28/02/2022 09:59:03 )

CITAZIONE (OrsoMario, 28/02/2022 09:17:23 )

Ciao Riccardo,
bel lavoro!

CITAZIONE (Alain, 28/02/2022 10:39:21 )

CITAZIONE (emuland, 28/02/2022 09:59:03 )

sulla realizzazione ho 2 domande:

1) pensi resista alle raffiche di vento?
2) il comune non ti fa storie con un pannello installato in quel modo?

Stesse domande che mi faccio anch'io

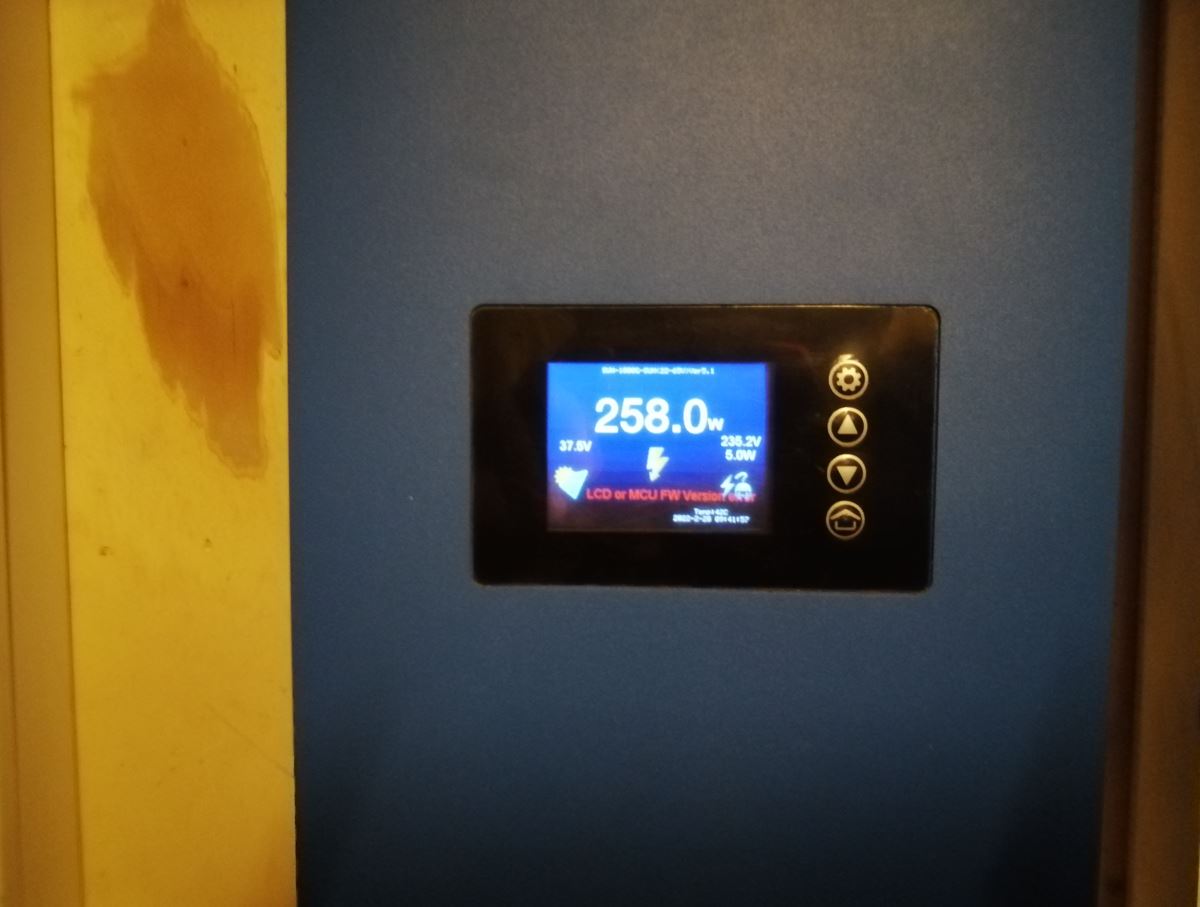

Questo è l'inverter, le particolarità sono: possibilità di evitare l'immissione in rete, di controllare la massima potenza di cessione di energia, di controllare la minima tensione di scarico della batteria.
L'ho tarato per fornire massimo 600W e 51V da batteria

Immagine Allegata: G1000.JPG

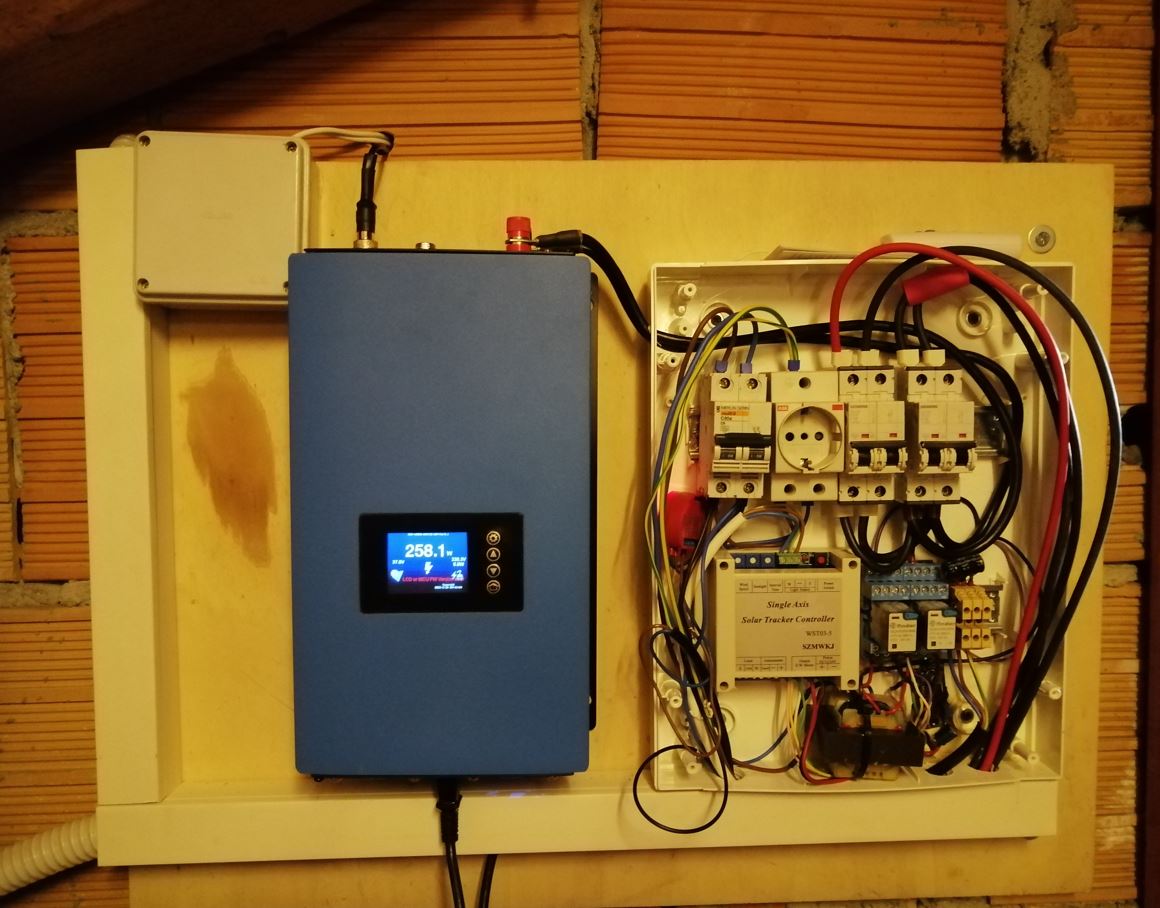

Questo il quadretto di controllo, verrà modificato in seguito alla sperimentazione di uno step-up (che mi deve arrivare)che porta la tensione della batteria a 61V

Immagine Allegata: QUADRO.JPG

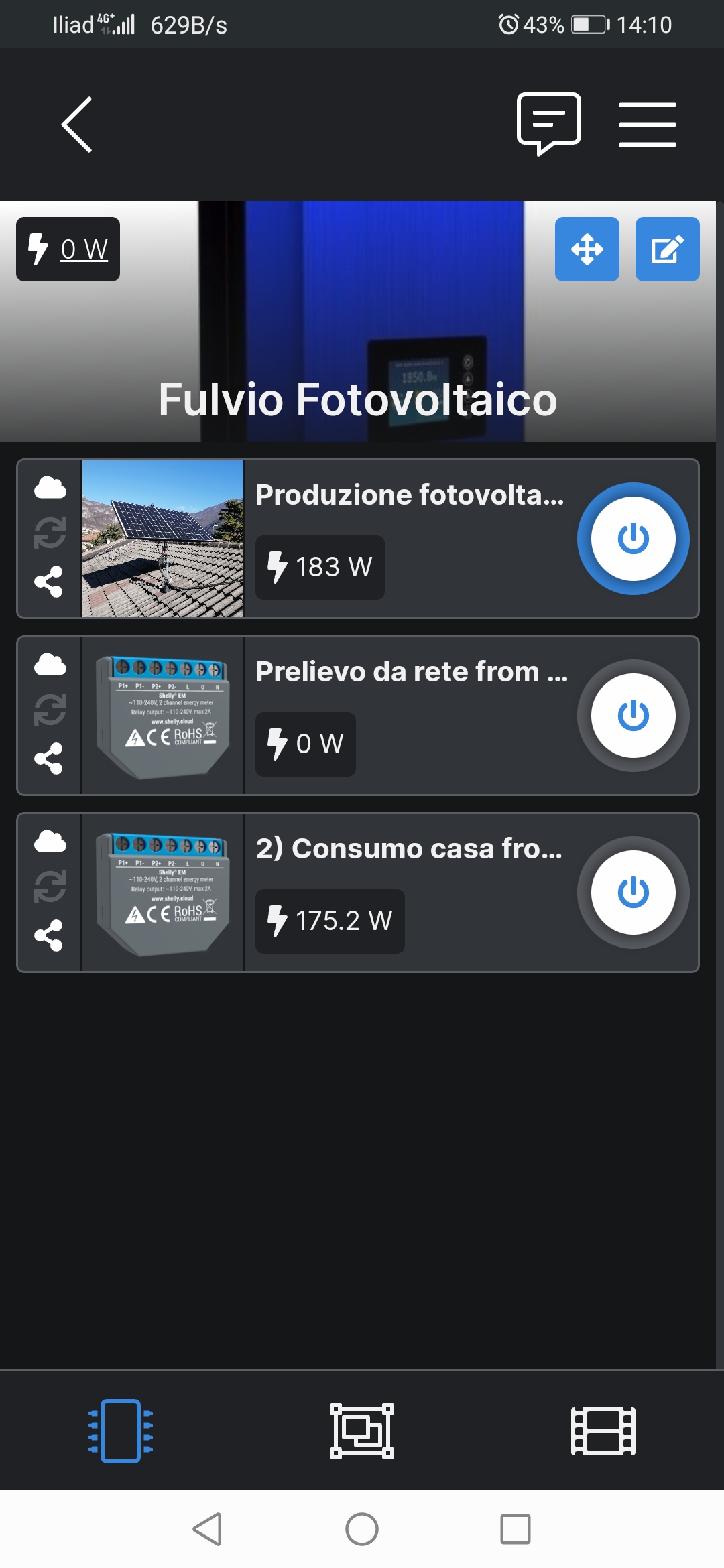

Domotica di controllo.
Già risparmiati 30kWh dal 5 di febbraio circa 1,5kWh al giorno senza batterie

Immagine Allegata: Screenshot_20220228_141004_allterco.bg.shelly.jpg


Molto bello Riccardo! Per caso hai calcolato quanto ti rende in più con l'inseguitore solare?

Ciao cicalino, in questo momento mi risulta difficile rispondere alla tua domanda. Questo impiantino non dispone ancora di batterie quindi la produzione è condizionata dal consumo dell'abitazione che non è costante tutti i giorni da permettere confronti.
Sto attendendo l'arrivo di un alimentatore step-up dalla Cina, ne ho provati diversi ma non funzionano a dovere. L'alimentatore serve per caricare la batteria nei momenti di surplus di energia.
Con l'inserimento della batteria posso per una giornata spegnere il rotore del pannello e confrontare il dato con il giorno precedente quando il rotore era in funzione e calcolare un valore di efficienza

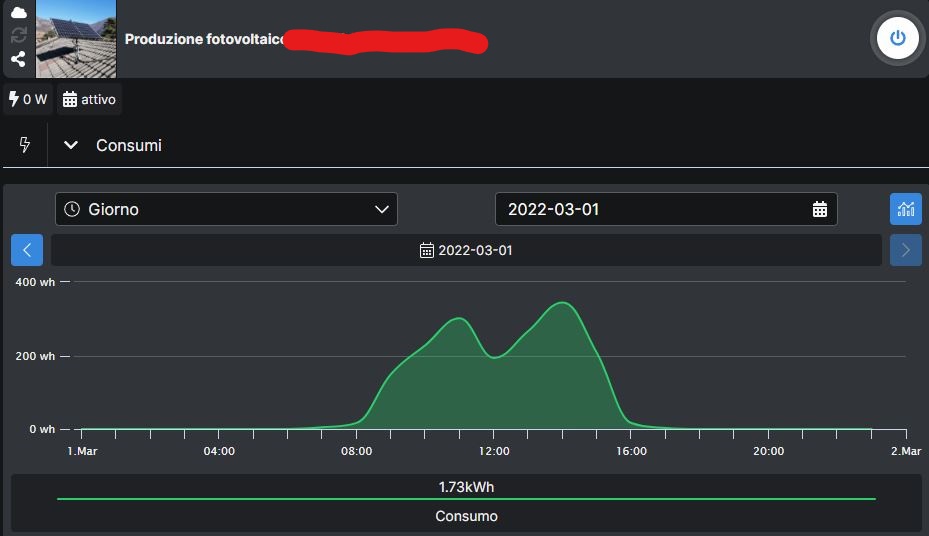

Questa è la produzione di oggi

Immagine Allegata: Inked010322_LI.jpg

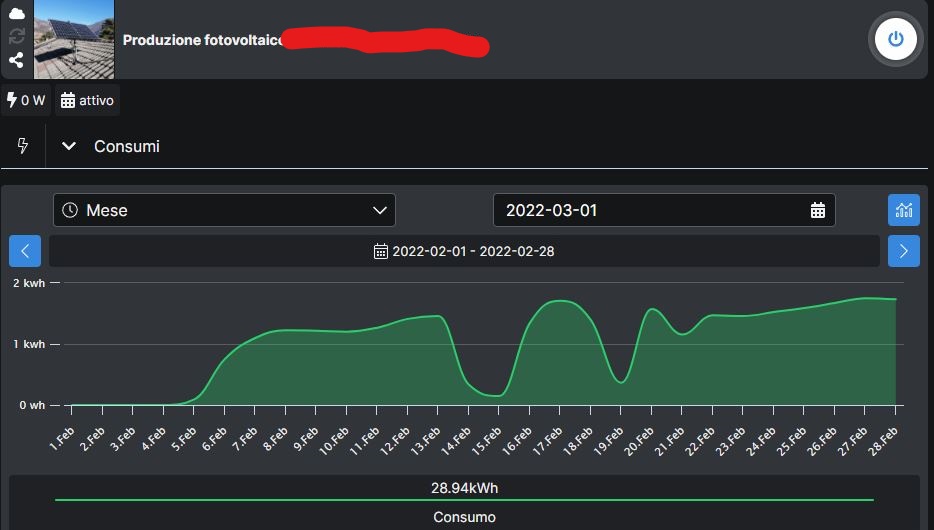

Questa è la produzione di febbraio

Immagine Allegata: Inked22022_LI.jpg
