Solare Fotovoltaico
Magnetotermico DC

VISUALIZZA L'ALBUM


FinePagina

nikcrf

Avatar
Watt


Utente
Msg:35

Stato:



Inviato il: 02/11/2022 16:38:50

Adesso entro nell'inverter direttamente sia con i cavi PV che con quello batteria.
Vorrei mettere un paio di magnetotermico su questi cavi. Ho letto però che quelli per AC non vanno bene a causa di un possibile arco voltaico della DC.
Cosa dite di questo?

DIFCUL magnetotermico,Interruttore magnetotermico, magnetotermico differenziale 2P DC 500V, MCB Sicurezza Fotovoltaica Protezione Interruttore Aria Interruttore di Protezione per Circuito https://amzn.eu/d/bnvY9kW



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15255

Stato:



Inviato il: 02/11/2022 16:47:28

16€??? Certificazione Cina Export



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



nikcrf

Avatar
Watt


Utente
Msg:35

Stato:



Inviato il: 02/11/2022 17:12:36

Ok. Aldilà del prezzo che effettivamente sembra fuori mercato, ma per proteggere l'inverter è necessario un magnetotermico DC, oppure può anche andare bene quello per AC?



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15255

Stato:



Inviato il: 02/11/2022 17:37:49

Se intendi da mettere sulla linea pannelli è più che sufficiente un fusibile di adeguato amperaggio per ogni polo positivo, qui trovi tutto, la linea prodotti di colore verde sono per DC, porta fusibili magnetotermici e scaricatori.

LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



nikcrf

Avatar
Watt


Utente
Msg:35

Stato:



Inviato il: 02/11/2022 19:31:59

Grazie.
Ho dato un occhiata al sito, adesso devo capire che fusibile mettere.
Ho 4 pannelli da 230w 7,5A collegati 2S2P.
Un interruttore magnetotermico lo metterei per staccare la corrente se devo per qualche ragione intervenire sulle batterie.
Poi metterei anche un fusibile. Ed un altro tra batterie ed inverter.
Che amperaggi mi consigliate.
Grazie.



---------------





peppebytes

Avatar
KiloWatt


Utente
Msg:110

Stato:



Inviato il: 04/11/2022 15:49:35

Io consiglio sempre di fare un quadro di campo DC con fusibili magnetotermici e scaricatori, le protezioni non sono mai troppe.
per i tui pannelli un fusibile da 10A è più che sufficiente idem per il magnetotermico.



---------------
Inverter Voltronic Axpert MKS IV 5.6Kw - Fotovoltaico 3600Wp LONGI semicelle PERC 8x450Wp - Batt. 16...



nikcrf

Avatar
Watt


Utente
Msg:35

Stato:



Inviato il: 07/11/2022 19:32:27

Grazie della risposta.
Metterei anche un fusibile tra batterie ed inverter.
Ma se dovesse saltare, i pannelli continuerebbero a mandare corrente all'inverter con rischio di bruciarlo???



---------------





saviothecnic

Avatar
MegaWatt


Utente
Msg:513

Stato:



Inviato il: 14/12/2022 12:08:59

Un sezionatore buono è il BTDIN - SEZIONATORE xxA 600VDC F72N32FV1
O un alternativa cinese è questa LINK



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Vincenzo164

Avatar
MegaWatt


Utente
Msg:447

Stato:



Inviato il: 14/12/2022 13:44:25

Io uso questo......

C60NA-DC 650 Vcc 2 polos 20A

LINK

Marca: Schneider Electric ed ovviamente marcato CE

COSTO €. 61,39



---------------
HYD6000-EP ~ 4400W FV ~ 14Kw EVE LF280K





ben
milliWatt


Utente
Msg:10

Stato:



Inviato il: 15/01/2024 22:25:11

Buonasera, sono alla ricerca di un buon magnetotermico da utilizzare come staccabatteria (lifepo4 48V 280+280Ah) del mio impianto fotovoltaico.

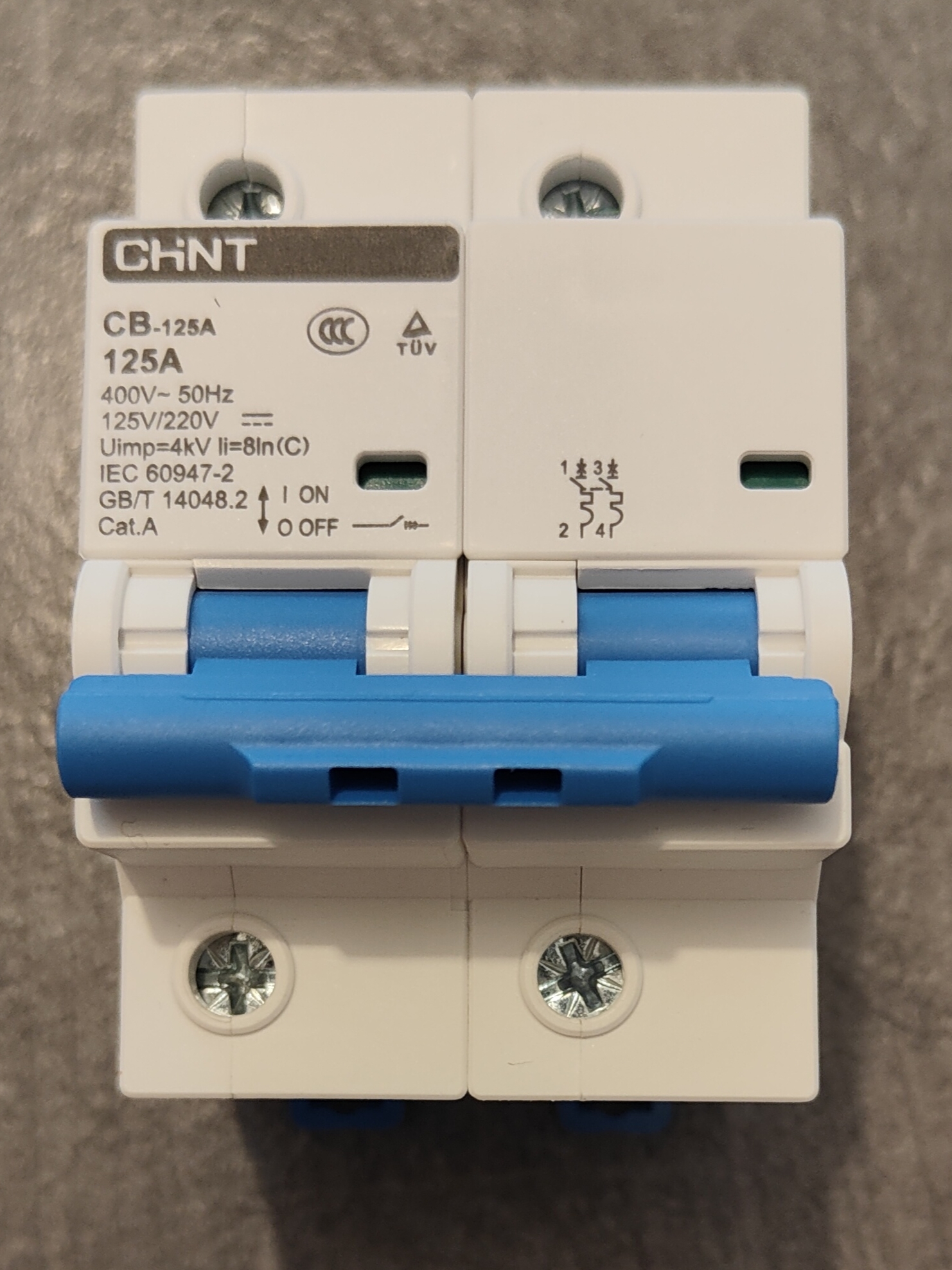

Vorrei usare questo dispositivo in foto, ma non sono sicuro che vada bene in quanto i due inverter collegati a tali batterie in parallelo, potrebbero assorbire picchi anche di 200A.
Per ripartire la corrente sui due contatti pensavo di usarlo come unipolare solo sul conduttore positivo della batteria, parallelando gli ingressi e le uscite in modo da raddoppiare la portata (125+125A).
Secondo voi la cosa è fattibile e soprattutto è sicura?



Immagine Allegata: IMG_20240115_151841_700.jpg

ForumEA/V/IMG_20240115_151841_700.jpg



---------------
Non c'è felicità senza cultura




ben
milliWatt


Utente
Msg:10

Stato:



Inviato il: 16/01/2024 12:41:50

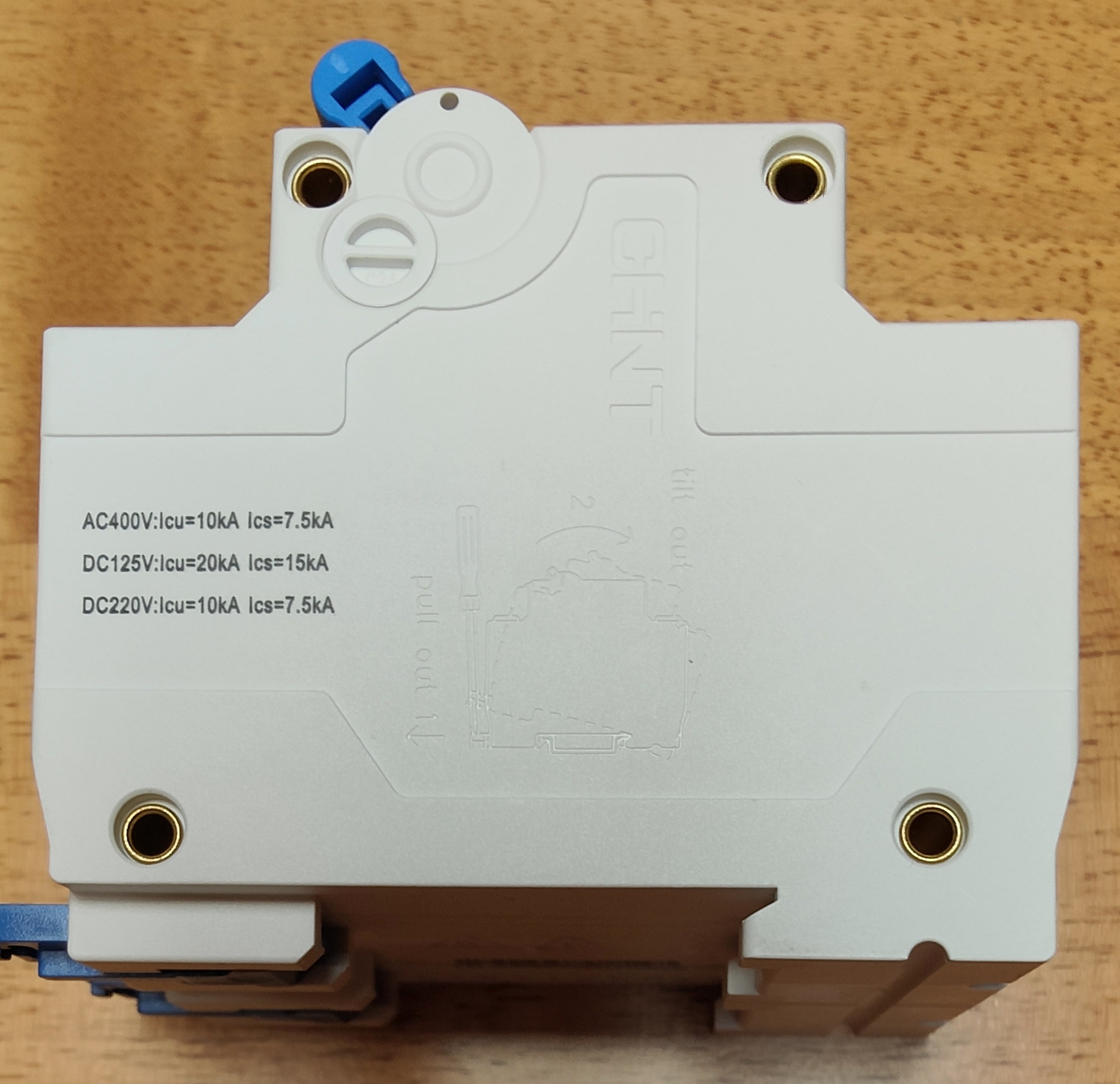

Ci sono anche questi dati riportati su un lato del dispositivo



Immagine Allegata: IMG_20240116_123744.jpg

ForumEA/V/IMG_20240116_123744.jpg



---------------
Non c'è felicità senza cultura




ben
milliWatt


Utente
Msg:10

Stato:



Inviato il: 17/01/2024 23:02:06

Nessuno mi può consigliare?



---------------
Non c'è felicità senza cultura




Claudio

Avatar
PetaWatt


MODERATORE
Msg:15255

Stato:



Inviato il: 18/01/2024 08:34:13

Personalmente uso solo stacca batteria non magnetotermici.

LINK



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10058

Stato:



Inviato il: 18/01/2024 21:27:13

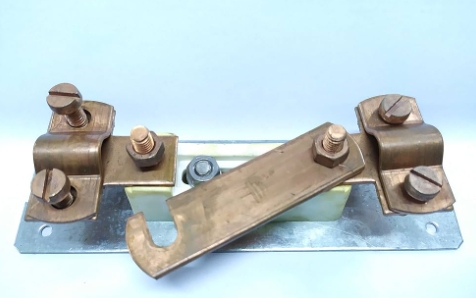

Oltre quanto proposto da Claudio,se non vuoi spendere molto,puoi mettici un sezionatore...ma occhio a quando lo attacchi/stacchi!


http://www.energialternativa.info/public/newforum/ForumEA/V/Sezionatore.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






ben
milliWatt


Utente
Msg:10

Stato:



Inviato il: 18/01/2024 21:28:33

Ok, grazie.



---------------
Non c'è felicità senza cultura
