Che se misuro con il tester tra i due fili del ct ho 0 volt

Quello non e un tradizionale TA non è solo una bobina ma è un sensore di Hall deve essere alimentato se misuri quando il connettore è inserito leggerai tensione.

E il dubbio che ho e se il CT sia alimentato con solo la CA

No non lo è. Quando inverter acceso e legge zero, provo e ho 0 volt. Ripeto non so se sia alimentato con la sola CA

Quello è un sensore di corrente, se non conosci il principio di funzionamento dell'induttore e le correnti indotte ti verrà difficile capirlo, ma semplificando terra terra, nel cavo che viene dal contattore e che hai racchiuso al centro del sensore al passaggio della corrente crea un campo magnerico un'induzione di corrente proporzionanale nel toroide di cui è composto il sensore, e questo crea un segnale di tensione che si potrà misurare nei fili che si collegano all'inverter.
quindi il segnale è zero solo se nella fase non c'è corrente, a meno che non hai il sensore guasto o rovinato deve funzionare.
se non funziona compra un sensore nuovo con quei dati di targa del vecchio

CITAZIONE (Miosolare, 04/12/2022 17:44:27 )

Questo è il sensore, "avvolge" i cavi (fase) che escono dal contatore Enel.
C'è modo di verificare con il tester se il sensore funziona?
Grazie ancora

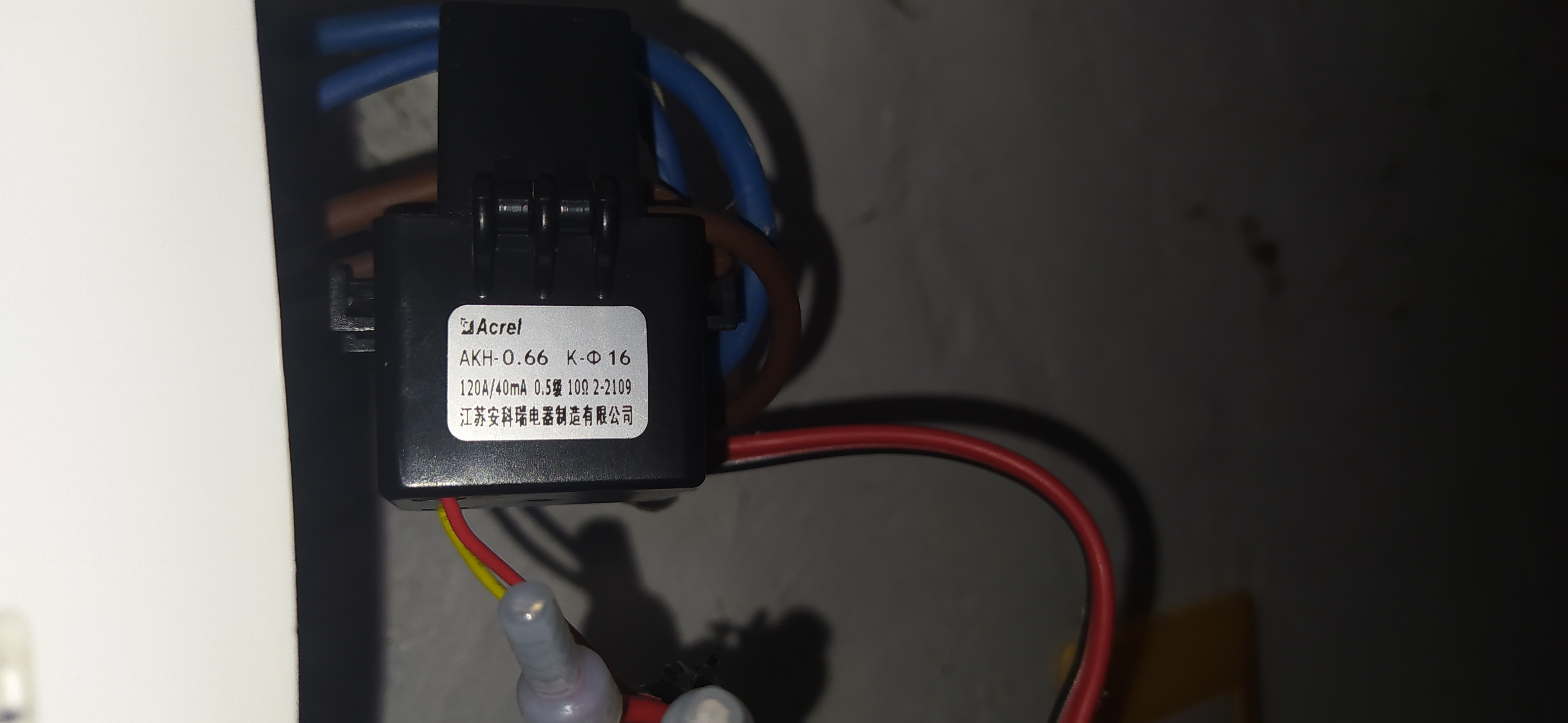

Immagine Allegata: IMG_20221203_181825.jpg


O meglio simulare il sensore.....non saprei dove comprarne uno simile, avete suggerimenti vicino a Pavia?

Miosolare hai un messaggio privato

scusa , se non ho capito male parli di cavi, ma il sensore va su un solo cavo, altrimenti leggerà sempre 0w

CITAZIONE (bigcarp, 05/12/2022 11:18:05 )

Comunque per tagliare la testa al toro ho fatto una prolunga con due fili L e N a cui ho attaccato un asciugacapelli.
Ho poi messo il ct prima su un filo poi sull altro. Ho poi misurato l'uscita del ct in mA e era zero.
Se il ragionamento è corretto è la prova che il ct è rotto.
Rimane il fatto di capire dove comprarne uno nuovo

Allora non mi sono spiegato bene, quello non è un normale TA ma è un CT è un sensore ad effetto Hall, non c'è tensione sui due fili ma c'è una variazione di resistenza, non avrai mai tensione su quei due fili.

CT ZCS

però il tuo mi sembra strano, quello con i cavi rosso e giallo è per HYD-ZSS-HP non per HYD-ZSS.

Funziona ugualmente ma non è quello in dotazione all'HYD-ZSS

Dove l'hai preso?

Ho misurato ora il mio, 0V 5.6 Ohm

Quello originale lo trovi qui. LINK

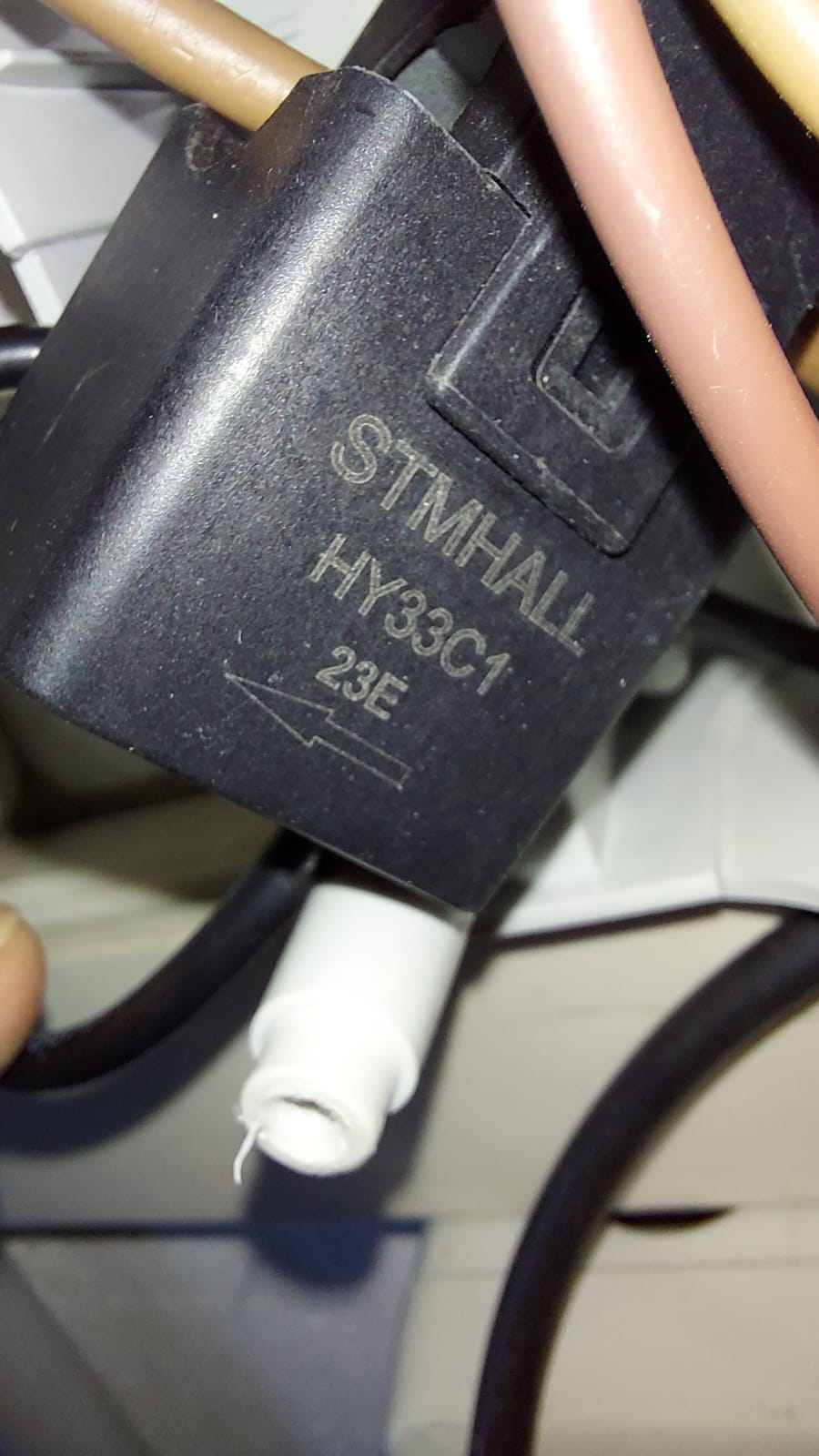

Immagine Allegata: CT_ZCS.jpeg


Ho risolto il problema; in pratica era un filo del cavo estensione dal ct all'inverter che era interrotto....mistero.
Grazie a tutti del supporto
