CITAZIONE (Miosolare, 07/12/2022 15:55:54 )

Ciao ragazzi...ho l'inverter zucchetti mod. AZZURRO ZCS- 1PH 1600TL-V3 che non mi riconosce la sonda TA in quanto quando abilitato il reflux power non scattano i relè. Come posso verificare se il contatto CT funziona o se per caso è andato in corto?

Che CT stai usando?

Ciao a tutti,
come sopra ho un AZZURRO ZCS-1PH 1600TL-V3 con TA e 4 pannelli 440w.
Dal contatore esce la linea che va ad un quadro(*).
Da questo quadro escono 3 linee, una al box, una alla casa ed una direttamente all'inverter.

La casa durante il gg (nessuno in casa) consuma da 100 a 250w.
L'inverter produce, nelle giornate di sole, tra 0.750 a 1.3kw.

Il TA è collegato alla linea che arriva dal contatore al quadro(*), la lunghezza del cavo (schermato) tra il TA e l'inverter è di circa 60m.
Il parametro 0-immissione è settato sullo Zucchetti come da istruzioni.

Il TA è questo

Se scollego il TA, l'inverter si ferma, la luce verde lampeggia e produce 0, stessa cosa se giro il verso del TA. Connettendolo 'bene' il TA l'inverter inizia a produrre.

Chiedo se è normale che l'inverter produca sempre 'al massimo' anche se il carico è molto spesso 200w.
Il contatore esterno mi da 'produzione istantanea' 0.0kw quando l'inverter produce più del 'consumato'.

Grazie mille

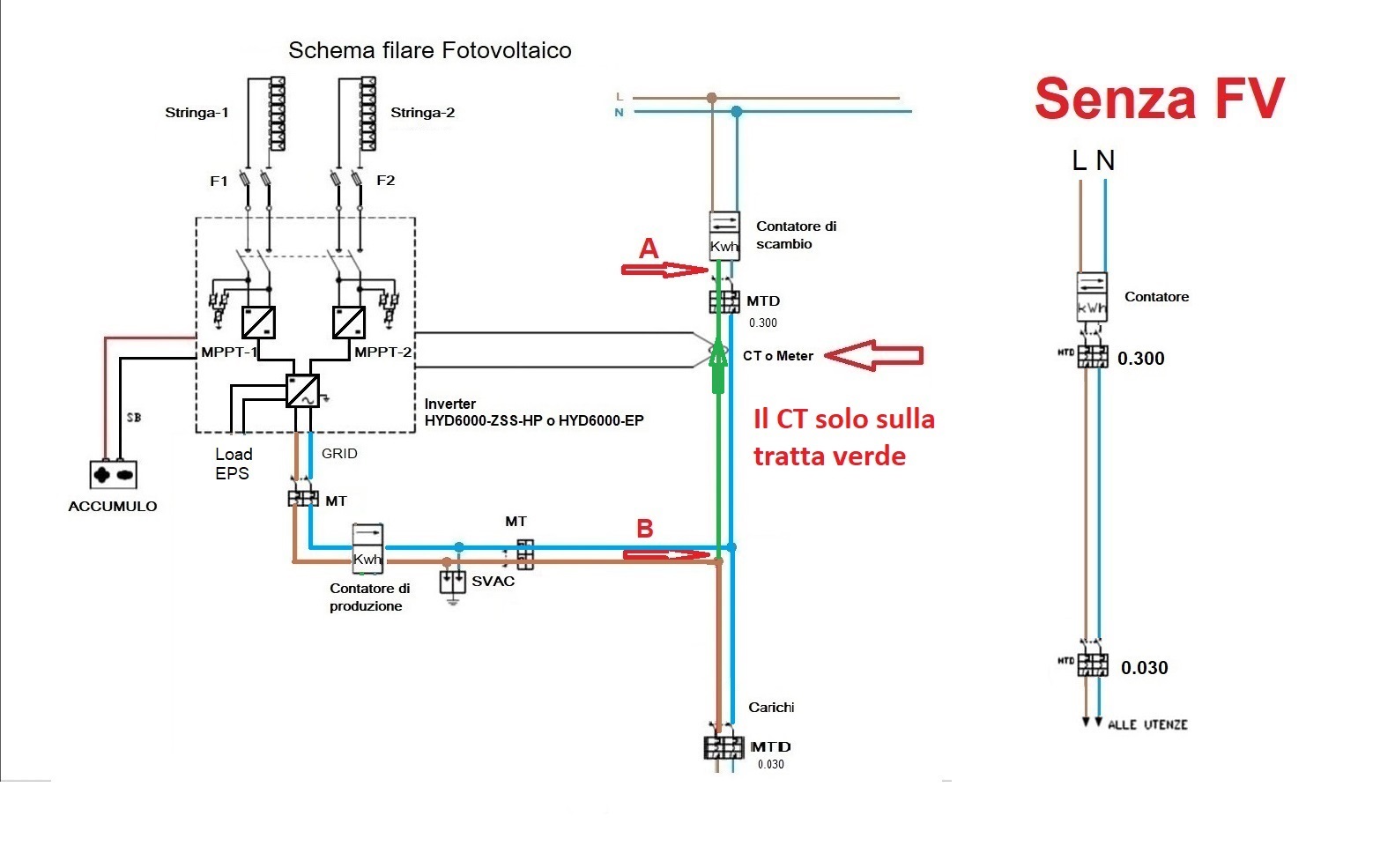

Ciao Andromeda benvenuto, il CT ha all'interno una freccia che va rivolta verso il contatore Enel, la distanza massima consigliata è 40/50 metri per distanze superiori si consiglia l'uso di un meter.

Il CT va subito sotto al contatore o fra il contatore e la prima diramazione.

Se tutto è OK l'inverter produrrà solo il richiesto dai carichi.

Immagine Allegata: Posizione_CT.jpg

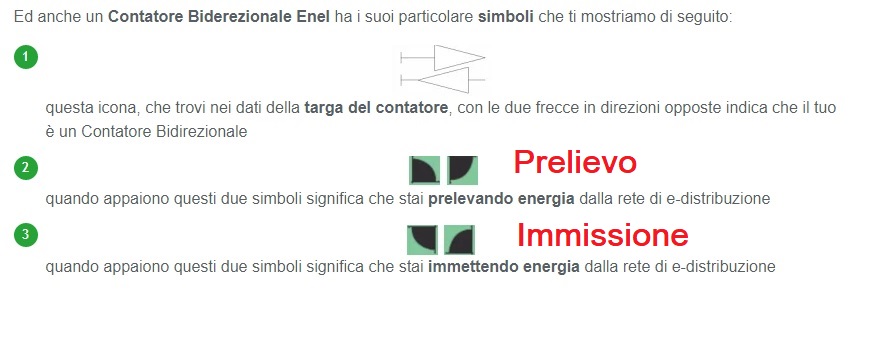

Se il contatore non è configurato per leggere l'immesso ti darà sempre zero, quello che cambia è solo il verso dell'icona a forma di triangolo.

Immagine Allegata: Simboli.jpg


Ciao,
grazie per i suggerimenti.
>>> il CT ha all'interno una freccia che va rivolta verso il contatore Enel.
Questo ha risolto il problema, ora l'inverter si adatta al consumo di casa quasi perfettamente, sballa di qualche decina di Watt.
Sono iscritto a e-distribuzione e domani guarderò i consumi come sono andati oggi dopo la nuova configurazione scaricando i csv.
L'icona del contatore mi dice che sto immettendo (angolo in alto a dx)
è normale oppure non deve proprio esserci ?

Grazie ancora per la dritta

dipende se è settato a zero non dovrebbe immettere o se lo fa sono pochi Watt. 5 o 10W.

E' a 0 sicuramente.
Vedo che l'inverter scende subito se attacco o stacco il carico ad esempio da un kw.

Per verificarlo posso usare un amperometro e metterlo sulla fase che esce dal contatore immagino.

Dovrei misurare quasi 0 se la produzione solare è superiore al consumo casalingo.
In caso contrario se immetto dovrei avere una misura negativa ?

Grazie

il modo migliore per la verifica è usare un contatore a rotella, se prelevi va a DX se immetti va a SX, tieni presente che un giro completo di rotella sono 2.6Wh.

Quello che indica l'inverter è un falso.
