Inviato il: 27/02/2024 16:38:37

Ciao a tutti, avevo gia' chiesto qualcosa ma non ho trovato risposta, ho chiamato una ditta per ampliare il mio fotovoltaico esistente, con inverter apex(clone voltronic) da 5000VA e 15 pannelli in serie da 3 da 265w.

La ditta e venuta a casa e mi ha detto che mi monterebbero i nuovi 18 pannelli aggiuntivi (due stringhe da 9) con un inverter zucchetti azzurro (1PH HYD 6000 ZP1) che puo' lavorare con le mie litio a 51,2 V.

Ho esposto qualche perplessità nella facilità di collegare in parallelo questi due apparecchi e loro mi hanno detto che non ci sono problemi senza utilizzare niente cioè mettendo l'uscita AC di zucchetti unita all'uscita AC del mio APEX (voltronic).

Mi sorgono davvero delle perplessità perché ricordo che addirittura per mettere due uguali in parallelo bisognava usare una schedina per il parallelo e rispettare diverse condizioni.


Mi confermate che si puo' fare cosi facilmente?

Grazie mille



---------------
Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR PolySol 265W ZX4 (in serie ...



emuland

Avatar
GigaWatt


Utente
Msg:4484

Stato:



Inviato il: 27/02/2024 17:44:32

CITAZIONE (emblema, 27/02/2024 16:38:37 ) Discussione.php?217489&1#MSG0

Ciao a tutti, avevo gia' chiesto qualcosa ma non ho trovato risposta, ho chiamato una ditta per ampliare il mio fotovoltaico esistente, con inverter apex(clone voltronic) da 5000VA e 15 pannelli in serie da 3 da 265w.

La ditta e venuta a casa e mi ha detto che mi monterebbero i nuovi 18 pannelli aggiuntivi (due stringhe da 9) con un inverter zucchetti azzurro (1PH HYD 6000 ZP1) che puo' lavorare con le mie litio a 51,2 V.

Ho esposto qualche perplessità nella facilità di collegare in parallelo questi due apparecchi e loro mi hanno detto che non ci sono problemi senza utilizzare niente cioè mettendo l'uscita AC di zucchetti unita all'uscita AC del mio APEX (voltronic).

Mi sorgono davvero delle perplessità perché ricordo che addirittura per mettere due uguali in parallelo bisognava usare una schedina per il parallelo e rispettare diverse condizioni.


Mi confermate che si puo' fare cosi facilmente?

Grazie mille


Lo zucchetti mi pare abbia bisogno di una fonte di ingresso per sincronizzarsi. Penso vogliano usare il voltronic come riferimento. Non mi piace come idea. Sezionare l impianto di casa non è possibile?



---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Ag...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15309

Stato:



Inviato il: 28/02/2024 08:32:41

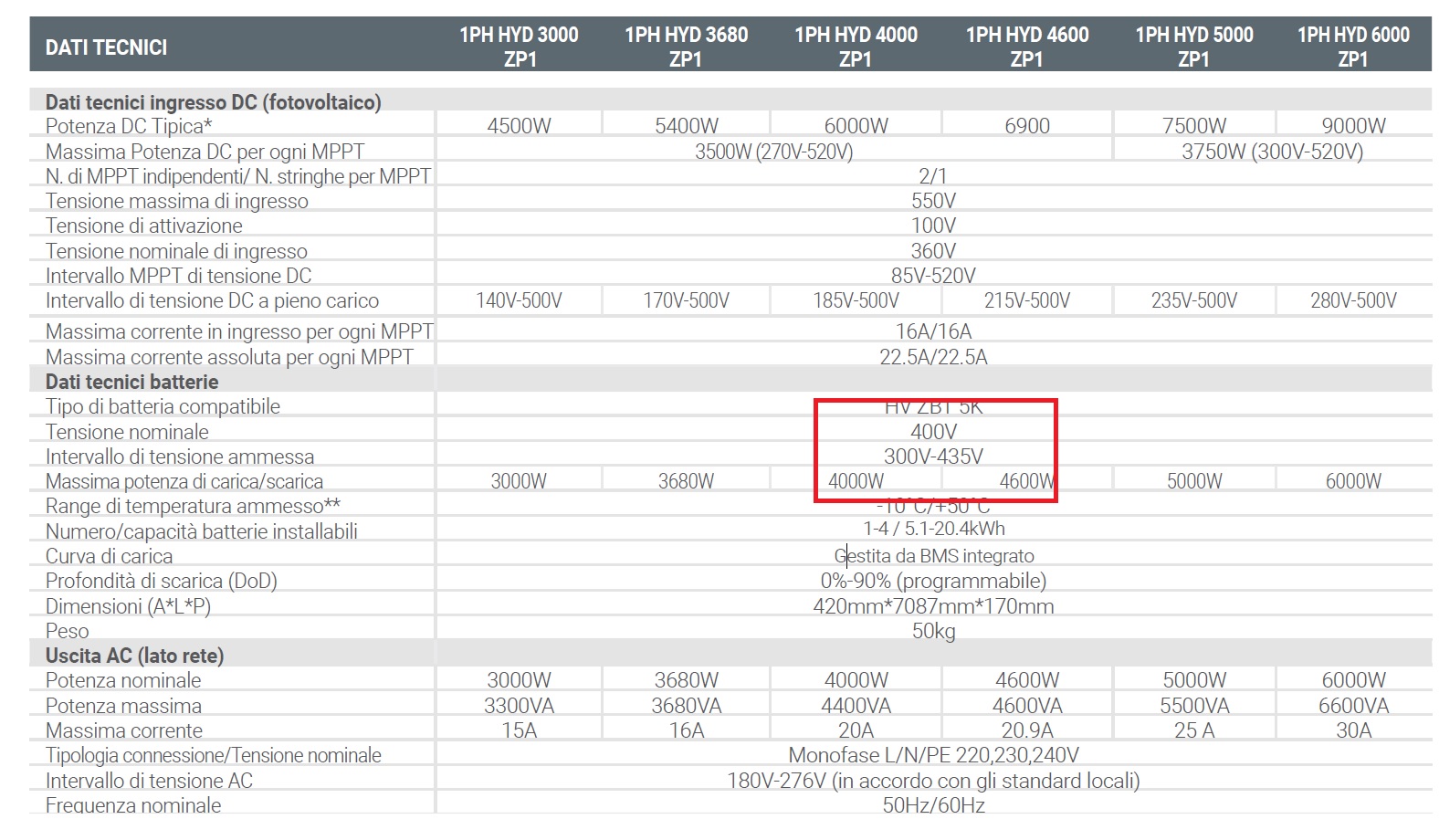

Sei sicuro che ti vogliano installare lo ZP1 e farlo funzionare con batteria a 51.2V, sono dei maghi?

Lo ZP1 usa batterie HV 300V non LV 51.2V.

Ho forti dubbi che conoscano la macchina proposta.

Ma il nuovo lo vuoi legare con contratto GSE?

http://www.energialternativa.info/public/newforum/ForumEA/V/Immagine_140.jpg



Modificato da Claudio - 28/02/2024, 08:49:22


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15309

Stato:



Inviato il: 28/02/2024 09:12:40

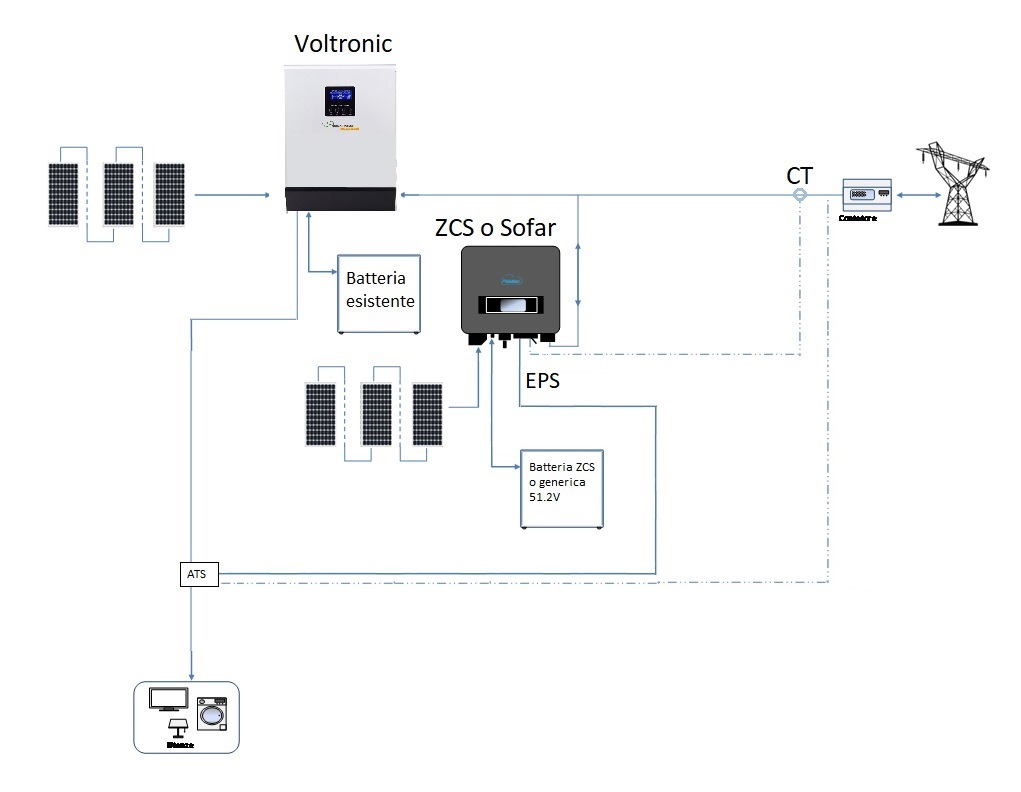

Può funzionare solo cosi, ma la cosa mi sembra veramente assurda, i carichi verrebbero alimentati dallo ZCS solo quando il Voltronic va in bypass ma in caso di blackout servirebbe un ATS per usare la funzione EPS dello ZCS, però si può fare.

Lo ZCS non sopporta generatori che non rispettano i parametri della CEI 0-21 in ingresso, quindi può essere messo solo prima del Voltronic.

Mi sembra un gran complicarsi la vita, l'HYD6000-HP può portare 9kWp su due stringhe.



http://www.energialternativa.info/public/newforum/ForumEA/V/ZCS_Voltronic_2.jpg



Modificato da Claudio - 28/02/2024, 09:53:00


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15309

Stato:



Inviato il: 28/02/2024 09:51:26

Scheda tecnica ZP1.

Scarica allegato

Scheda-tecnica-1PH-HYD-3000-6000-ZP1_2023-09-19-080341_IT (3).pdf ( Numero download: 40 )



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Mgi
KiloWatt


Utente
Msg:223

Stato:



Inviato il: 28/02/2024 10:05:37

Dalla mia esperienza io ho due inverter in parallelo sulla stessa linea
un huawei in ssp da 5 kw e un deye da 6 kw con limitatore export zero e funzionano senza problemi ma sono cei-021, una volta parlando con marco ruga che ha un canale youtubber alla ipotesi di collegare lo zcs che aveva prima al suo clone voltronic ha detto che il voltronic era andato in errore per cui , sembrerebbe che in parallelo puoi collegare solo inverter cei-021 o inverter che sono abilitati attraverso comunicazione via cavo al parallelo



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15309

Stato:



Inviato il: 28/02/2024 11:18:54

Esatto, i Voltronic hanno ingresso e uscita e sull'uscita non accettano altri tipi di generatori perché non si possono sincronizzare quindi un qualsiasi altro generatore va collegato in ingresso e verrà usato solo quando il Voltronic va in bypass.

Mentre i CEI 0-21 essendo degli On-Grid si possono sincronizzare.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



emuland

Avatar
GigaWatt


Utente
Msg:4484

Stato:



Inviato il: 28/02/2024 17:33:42

CITAZIONE (Claudio, 28/02/2024 11:18:54 ) Discussione.php?217489&1#MSG6

Esatto, i Voltronic hanno ingresso e uscita e sull'uscita non accettano altri tipi di generatori perché non si possono sincronizzare quindi un qualsiasi altro generatore va collegato in ingresso e verrà usato solo quando il Voltronic va in bypass.

Mentre i CEI 0-21 essendo degli On-Grid si possono sincronizzare.



oppure al contrario mettere in serie il voltronic, ma comunque non mi pare una soluzione.

Se si potesse dividere l'impianto in 2 tronconi diversi, i due impianti lavorerebbero in "parallelo" ovvero come fossero 2 impianti separati. si tratta di "tirare" due cavi nuovi per alimentare dall'inverter nuovo quello spezzone d'impianto e mettere un differenziale adatto.

io l ho già fatto da anni e in occasione del passaggio trifase (sto aspettando gli scavi in trincea per portare la trifase), farò lo stesso lavoro col terzo inverter voltronic



---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Ag...



emblema

Avatar
KiloWatt


Utente
Msg:233

Stato:



Inviato il: 01/03/2024 10:22:25

CITAZIONE (emuland, 27/02/2024 17:44:32 ) Discussione.php?217489&1#MSG1


Lo zucchetti mi pare abbia bisogno di una fonte di ingresso per sincronizzarsi. Penso vogliano usare il voltronic come riferimento. Non mi piace come idea. Sezionare l impianto di casa non è possibile?


Purtroppo no.



---------------
Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR PolySol 265W ZX4 (in serie ...



emblema

Avatar
KiloWatt


Utente
Msg:233

Stato:



Inviato il: 01/03/2024 10:24:10

CITAZIONE (Claudio, 28/02/2024 08:32:41 ) Discussione.php?217489&1#MSG2

Sei sicuro che ti vogliano installare lo ZP1 e farlo funzionare con batteria a 51.2V, sono dei maghi?

Lo ZP1 usa batterie HV 300V non LV 51.2V.

Ho forti dubbi che conoscano la macchina proposta.

Ma il nuovo lo vuoi legare con contratto GSE?

http://www.energialternativa.info/public/newforum/ForumEA/V/Immagine_140.jpg



Errore di battitura, il modello è 1PH HYD 6000 ZSS HP che va con batterie a 51,2, si questa nuova sezione la collego al GSE.



---------------
Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR PolySol 265W ZX4 (in serie ...



emblema

Avatar
KiloWatt


Utente
Msg:233

Stato:



Inviato il: 01/03/2024 10:41:27

CITAZIONE (Claudio, 28/02/2024 09:12:40 ) Discussione.php?217489&1#MSG3

Può funzionare solo cosi, ma la cosa mi sembra veramente assurda, i carichi verrebbero alimentati dallo ZCS solo quando il Voltronic va in bypass ma in caso di blackout servirebbe un ATS per usare la funzione EPS dello ZCS, però si può fare.

Lo ZCS non sopporta generatori che non rispettano i parametri della CEI 0-21 in ingresso, quindi può essere messo solo prima del Voltronic.

Mi sembra un gran complicarsi la vita, l'HYD6000-HP può portare 9kWp su due stringhe.



http://www.energialternativa.info/public/newforum/ForumEA/V/ZCS_Voltronic_2.jpg



Grazie del tempo dedicato, purtroppo ho insistito e loro mi dicono che si puo' fare, io "so" che non si puo fare, adesso onde evitare problemi voglio insistere quest'ultima volta, poi io vorrei continuare ad usare la batteria al litio che già ho installata, per cui al limite potrei prevedere di usare il voltronic solo come carica batteria (modulo MTTP) anche se in estate avrebbe poco senso, credo si possa fare, intendo usare il voltronic solo come carica batteria e anche lo zucchetti, anche se la batteria si ricarica molto velocemente cosi, oppure in sostituire il voltronic con uno zucchetti più piccolo serie 3000 e metterlo in parallelo solo che cosi dovrei affrontare più spese e riconfigurare i vecchi pannelli in serie.



---------------
Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR PolySol 265W ZX4 (in serie ...



Mgi
KiloWatt


Utente
Msg:223

Stato:



Inviato il: 01/03/2024 11:38:53

valuta i costi non so cosa costa adesso uno ZCS , ormai trovi inverter ibridi da 6kw con batterie a bassa tensione sui 1000 euro vedi afore o deye , li puoi paralellare e essendo cei-021 li puoi collegare in parallelo a uno esistente sempre cei-021



emblema

Avatar
KiloWatt


Utente
Msg:233

Stato:



Inviato il: 01/03/2024 17:03:32

News,

grazie al vostro contributo, ho parlato con il titolare della ditta, mi ha fatto un disegnino tipo bambino delle elementari, ma comunque professionale, alla fine avevo ragione io, non si possono far lavorare in parallelo, al limite si puo' mettere a valle dell'inverter ma poi per poter utilizzare la funzionalità eps avremmo dovuto mettere un "teleruttore" che in mancanza di rete avrebbe switchato su eps, perché comunque lui sostiene che quando utilizzi la modalità eps non puoi immettere in rete(non conosco zucchetti) alla fine gli ho proposto di prendere un nuovo zucchetti piu' piccolo e riconfigurare la stringa come unica stringa (visto che zucchetti sopporta 600V e i miei 15 arriverebbero massimo a 579V) e lui mi ha detto comunque che lo zucchetti lavora solo con le batterie che ci sono sul manuale, quindi il mio accumulo da 15KW non andava bene.

Peccato avevo già fatto meta delle pratiche compreso bonifico che sono riuscito ad annullare.

@Mgi: Grazie daro' un occhiata per vedere cosa trovo(non conoscevo quelle marche)



---------------
Impianto off-grid Tetto inclinato 25% verso EST - 15 pannelli IBC SOLAR PolySol 265W ZX4 (in serie ...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15309

Stato:



Inviato il: 02/03/2024 00:06:35

OK allora se è un HP è uguale la mio ci siamo, vale lo schema che ti ho messo, ATS compreso che serve in ogni caso se vuoi usare la funzionalità EPS, attenzione l'HP sopporta 600V di picco per pochi secondi, se i pannelli superano i 520V per più di 10 minuti consecutivi va in protezione, comunque a questo punto se mi permetti ti do un consiglio, togli il Voltronic e metti uno ZCS di stringa non ibrido e fai lavorare l'HYD come retrofit e potrà caricare le sue batterie anche usando l'energie proveniente dall'inverter di stringa, ti metto lo schema semplicissimo, come inverter di stringa puoi mettere un 1PH4600-TLM-V3 che può sopportare 5000Wp pannelli.

LINK

Gli HP possono benissimo lavorare con batt. fai da te, il mio lavora benissimo da 3 anni con 14kWh e BMS Seplos, il problema se non si usano batterie ZCS è la garanzia che sarà solo di 2 anni e non di 10.

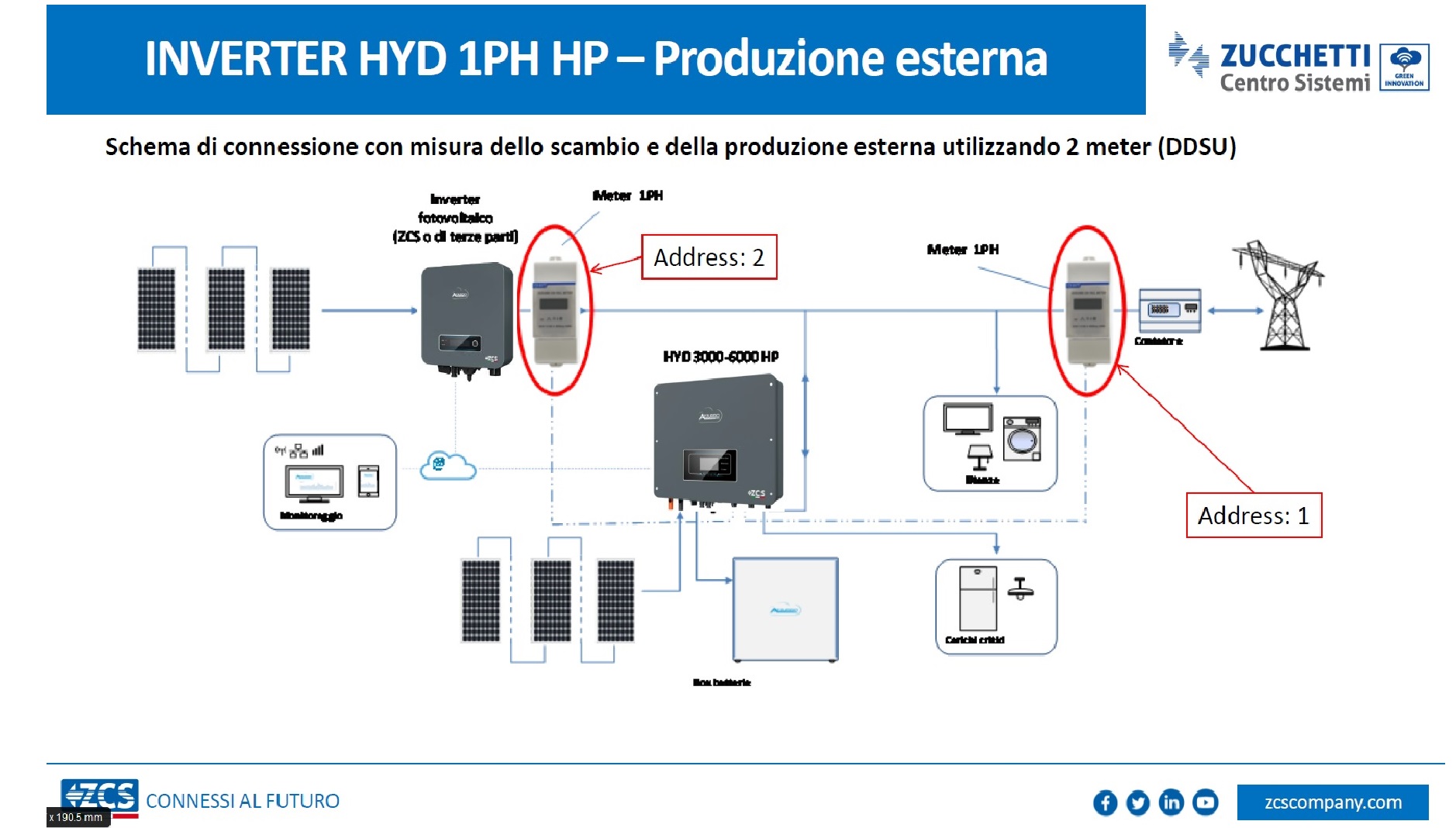

http://www.energialternativa.info/public/newforum/ForumEA/Z/Immagine_2.jpg



Modificato da Claudio - 02/03/2024, 00:47:44


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15309

Stato:



Inviato il: 02/03/2024 00:49:17

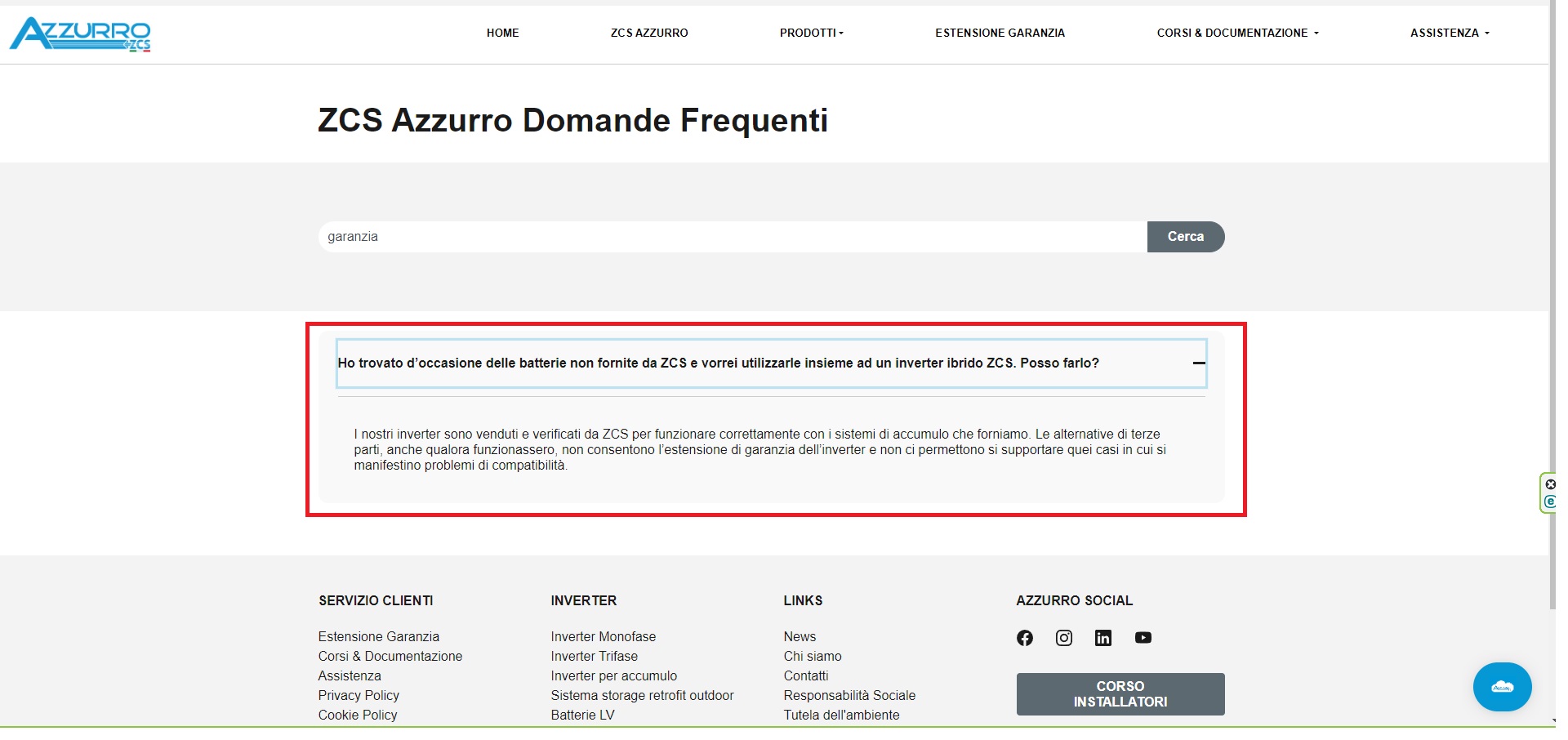

Termini di garanzia.

Personalmente adotterei il primo schema che ti ho messo con il Voltronic con le batt. che hai e mettendo all'HYD batteria ZCS, altrimenti delle tue batteria che te ne fai?



Immagine Allegata: Immagine.jpg

ForumEA/Z/Immagine_3.jpg



Modificato da Claudio - 02/03/2024, 00:53:23


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...
