Regolatore MPPT made in italy ,lo conoscete?

VISUALIZZA L'ALBUM


FinePagina

energyfree

Avatar
Watt


Utente
Msg:62

Stato:



Inviato il: 21/1/2012,21:50

Ho trovato questo regolatore
www.alphaelettronica.com/index.asp?codfam=ASR130
Viene sui 200 euro supporta fino a 60v in ingresso, pesa 1,2 Kg , credo potrebbe essere un buon prodotto e non uno dei tanti falsi mppt, che ne dite?

Non riesco a inserire il link, allego pdf e copio qui le caratteristiche:
Dati tecnici generali
Tensione sistema: 12V (24)V
Potenza installabile: 420Wp (840)Wp
Rendimento max: 98%
Autoconsumo: 30mA
Lato ingresso
Convertitore: dc-dc switching con algoritmo MPPT
Tensione MPPT nominale: 15V (30)V
Max tensione a vuoto pannello: 17V-60V (35V-60V) *
Corrente pannello: 33A Max.
Lato uscita
Corrente di carico: 30A
Stadio caricabatterie: tensione stabilizzata
Algoritmo di carica in 3 stadi
Corrente di carica max: 30A
Equalizzazione batteria: 14,5V (29)V
Fine carica 13,8 (27,6)V
Mantenimento: 13,8 (27,6)V
Tensione minima disconnessione batteria (LVD): 10,5 (21)V
Riconnessione del carico alla batteria (LVR): 12,5 (25)V

Controllo carico
L'uscita carico può essere impostata tramite DIP switch.
E' possibile selezionare:
-uscita carico sempre accesa
-uscita carico accesa per 4 ore dal tramonto
-uscita carico accesa per 8 ore dal tramonto
-uscita carico accesa dal tramonto all'alba
E' inoltre possibile controllare manualmente l'uscita carico in due modi:
-utilizzando il contatto sulla morsettiera "switch"
-utilizzando il display remoto ASR510





Scarica allegato

asr_130_datashet.PDF

( Numero download: 479 )



energyfree

Avatar
Watt


Utente
Msg:62

Stato:



Inviato il: 2/2/2012,22:06

Vorrei sapere se con questo regolatore potrei quindi mettere in parallelo + pannelli diversi tra loro per esempio uno da 12v nominali e uno o più di uno con una tensione a vuoto sui 40v.

Non capisco poi riguardo il max della potenza installabile perchè vengono indicati 420Wp (840)Wp e non 360Wp per i 12v e (720)Wp per un sist. a 24v.



jumpjack
MegaWatt


Utente
Msg:319

Stato:



Inviato il: 15/2/2012,16:21

CITAZIONE (energyfree @ 21/1/2012, 21:50)
Ho trovato questo regolatore
www.alphaelettronica.com/index.asp?codfam=ASR130
Viene sui 200 euro supporta fino a 60v in ingresso, pesa 1,2 Kg , credo potrebbe essere un buon prodotto e non uno dei tanti falsi mppt, che ne dite?

Non riesco a inserire il link, allego pdf e copio qui le caratteristiche:

manca una "[" in fondo, prima di /URL



energyfree

Avatar
Watt


Utente
Msg:62

Stato:



Inviato il: 25/2/2012,21:53

Grazie, ora lo dà, non sò come mai non lo dava in automatico usando il tasto url.. provato e riprovato..mà

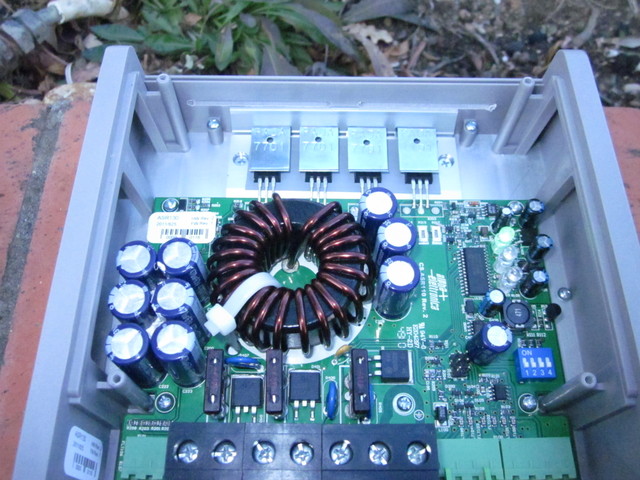

Poi alla fine ho preso il regolatore, posto la foto dell' interno in modo che qualche esperto possa capire se si tratta di MPPT reale o meno.


ForumEA/us/img717/6758/img0238ag.jpg
Sembrerebbe fatto un pochettino meglio di quello della FVG da 40A trattato qua --> ma soprattutto dell' altro sempre di seguito in quella discussione.

Condensatori e bobina su nucleo di ferrite ci sono.. (Vedi disc. qua-->





Sostenibile

Avatar
MegaWatt


Utente
Msg:392

Stato:



Inviato il: 6/3/2012,20:03

Ciao come ti trovi con questo reg?



---------------





energyfree

Avatar
Watt


Utente
Msg:62

Stato:



Inviato il: 6/3/2012,22:49

Non l' ho ancora testato per bene, anche perchè non penso sia facile, per misurazioni corrette anche le batterie devono essere adeguate, per ora ne ho solo una da 100Ah da avviamento usata.

Sembra ben fatto (da quanto ho letto in post vecchi che trattavano l' argomento: vedi link sopra), unico difetto rispetto a cineserie varie a prezzo simile è che non ha display (optional), solo 3 led che indicano stato carica, presenza tensione da pannelli e se il carico è collegato o meno.
Acquistando un cavo Usb apposta si può collegare al pc e gestire tutte le soglie di ricarica delle batterie e monitorare i dati di tensione e corrente instantanei, produzione giornaliera, consumi ecc...

Si possono poi collegare in serie fino a 4 regolatori. Con un altro optional poi il tutto è gestibile da remoto on-line o tramite sms ma questo a me non interessa.

Ora ho solo un pannello 110W 12v, non so se continuare con i 12v o venderlo e buttarmi sui 60 celle che ormai costano meno, anche per sfruttare l' mppt.

Una cosa che non ho capito è perchè indicano 420Wp come massima potenza di pannelli installabile a 12v e 840Wp a 24v e non 360 e 720 come tutti i reg. da 30A....qualcuno sà spiegarlo??



Sostenibile

Avatar
MegaWatt


Utente
Msg:392

Stato:



Inviato il: 6/3/2012,23:27

Ciao e grazie per la risposta.

Puoi gentilmente spiegarmi la differenza tra un pannello adatto ad un FV isola ed uno adatto a FV rete spiegandomi anche come si calcola il V e A in base alle celle che formano un pannello?

Io attualmente ho 4 pannelli da 30W cad. in parallelo http://www.shop.ilportaledelsole.com/epage...oducts/ICOSPC30 collegati ad uno Steca PWM da 15A e dovrei esserci se considero che 120W /12v = 10A .


Ora vorrei potenziare questo piccolo impianto aggiungendo una nuova stringa da 4 pannelli collegata ad un nuovo regolatore e devo scegliere i componenti.

Per i pannelli avevo pensato a questi www.shopladybugz.com/prodotto-143920/KINGUO-90W-MONO.aspx ma sinceramente se non capisco bene la differenza tra pannello isole e rete non voglio lanciarmi ancora a vuoto...

Grazie mille





---------------





energyfree

Avatar
Watt


Utente
Msg:62

Stato:



Inviato il: 6/3/2012,23:52

Per darti delle dritte meglio aspetto, ora ho un casino anch'io in testa fra Isc, Voc, Impp, 24v, 12v, 72 celle, 60 celle, dioidi, serie, parallelo, pensando al mio impianto...anzi speravo mi potessi aiutare tu..figurati.

Cmq ci guardo e domani proverò a dirti.

Per il resto sto imparando anch'io su questo forum e in rete, da quello che ho capito in realtà non esiste proprio una cosa fissa ma ognuno in base ai fondi, valori vari in gioco fra pannelli, reg. e batterie deve creare il sistema + bilanciato ed efficiente possibile.
Infatti giocando sul serie-parallelo si possono creare sistemi a tensione e corrente differente, già utilizzando un semplice regolatore pwm....poi se si utilizza un MPPT il campo si apre ancora di più..

Cmq da quello che ho capito in genere son "fatti" per l' isola i 36 celle: 12v nominali, in genere all' incirca 20v di Tensione di corto e 16v alla max potenza, ma questi valori variano al variare della potenza nominale modulo: 20-50-100-140w...

Anche per l'isola sono i 72 celle, 24v nominali e tensione a vuoto circa 44v

Quelli 60 celle hanno invaso negli ultimi anni il mercato abbassando anche notevolmente il prezzo a watt e sono comunemente utilizzati negli impianti connessi in rete. Più o meno Tensione di corto sui 37v e a max potenza 30v.

Quelli a 12 e 24v nominali sono appunto studiati così per avere una tensione adatta a ricaricare le batterie 12v e 24v.
Ho letto però da qualche parte in questo forum che i 60 celle vanno comunque benissimo per i sistemi 24v, anzi sono ideali.

Bè per il resto dovrai chiedere agli esperti cmq per es la tensione di un pannello sarà data dalla somma delle tensioni delle celle di cui è composto, in quanto mi sembra siano montate in serie.


....Visti i pannelli, a me sembrerebbero da 12v nominali, devi vedere che rientrino nelle soglie del nuovo regolatore di carica, cioè potenza totale pannelli installabile a seconda che sia il sist. a 12 o 24v e che il regolatore supporti una tensione a circuito aperto massima di un singolo modulo di 23,2v se però ne metti in serie due questo valore raddoppia.



Sostenibile

Avatar
MegaWatt


Utente
Msg:392

Stato:



Inviato il: 7/3/2012,14:55

Ciao energyfree , grazie mille per la tua risposta.
Ho fatto delle ricerche e questo è quanto ho appreso sui pannelli.

Il VOC (Voltage at Open Circuit) è il voltaggio che ha un pannello a cui non è connesso il carico, puoi misurarlo collegando il tester direttamente al pannello esposto al sole e non agganciato alle batterie. Il VOC è un parametro da tener presente nella scelta di un regolatore PWN poichè questi deve supportare questo valore massimo in ingresso.

Il VMP Voltage at Maximum Power (VMP or VPM) è invece il voltaggio massimo che da un pannello a cui è connesso un carico (batterie)

Per tarare bene l'impianto bisogna far si che tutti i componenti siano allineati per lavorare allo stesso voltaggio , ad esempio 12v , quindi per scegliere un regolatore 12v bisogna utilizzare pannelli che ci erogano 12v.

Ora il voltaggio di un pannello è dato dalla risultante delle celle in serie/parallelo che lo compongono :

Nominal VoltageVOC - typicalVMP - typical# of cells in series
12211736
18302448
18332654
18362960
24423572


Tutto cambia invece se si usa un regolatore MPPT poichè questo è capace di sostenere un voltaggio maggiore in ingresso, 18v ad esempio, e di darne uno costante, 12v ad esempio , in uscita.

Quindi riassumendo, i pannelli ottimali per sistemi ad isola con regolatore PWM sono 36 celle per i sistemi 12v e 72 per quelli a 24v.

Mentre per i sistemi ad isola con regolatore MPPT si possono utilizzare anche pannelli con misure intermedie come 18v.

Spero prima di tutto di non aver sbagliato e spero di essere stato di aiuto faccine/smile.gif

Saluti



---------------





energyfree

Avatar
Watt


Utente
Msg:62

Stato:



Inviato il: 7/3/2012,21:35

Sì, utilissima soprattutto la tabella...non sapevo dei 48 e dei 54 celle, a quanto pare sono anch' essi costruiti per gli impianti grid.

Per i regolatore pwm che userai (ma vale anche per gli mppt che hanno soglie maggiori ma le hanno comunque) ti ripeto occhio soprattutto se metti in serie dei pannelli di non superare il valore di tensione (Voc) a circuito aperto che il reg. stesso può supportare.... e che i pannelli siano identici come corrente (Immp: corrente al punto di massima potenza e ISC: corrente di corto circuito).

Infatti solo ora ho appreso che non è così semplice parallelare pannelli e fare delle serie....a quanto ho capito per parallelare è indispensabile che i valori di tensione siano uguali o molto simili, per fare delle serie invece i pannelli devono avere gli stessi valori di corrente...magari poi aprirò una discussione su questo, per sapere se ci sono delle tolleranze e di quanto...

Visto che ho l' mppt vorrei sfruttarlo con un pannello a 60 celle, solo che non so come poi usare quello a 36 visto che non potrei nè metterlo in parallelo nè in serie...

Se qualcuno avesse soluzioni..
