ham_radio
milliWatt ![](stellina.gif) Utente Msg:18
Stato:![](statooffline.gif)
| Inviato il: 23/8/2013,18:54
|
si ho modificato l'alimentazione del 2104 con un doppio regolatore che mi porta la tensione da +120v a +13v (forse 13 v sono troppi per il gate dei irl640?) e non ho messo la resistenza da 5 ohm sui gate (ho letto adesso il datasheet e specifica per la vgs +-10v 12v sono troppi dovrei alimentare irl640 con 5-6volt) ma strano anche se siamo a 13v fino a 50-60 volt il circuito funziona regolarmente è sopra i 65v che avvengono le morti dei irl640 mandando i pin gds in corto !
| |
| | ElettroshockNow
| Inviato il: 24/8/2013,07:52
|
Vanno in avaria tutti i mosfet ? O tendenzialmente solo il Q3 ? O il Q2 ? Intanto mi preoccuperei di salvaguardare l'Ir riducendo la vcc a 8V e mettendoci momentaneamente resistenze di gate alte e aggiungendo dei Tvs sui 9V tra gate e source .... così senza troppe laboriose analisi sai che non è la vgs la responsabile.
Se è il Q2 a passar prima a miglior vita , allora penso che la Vds di 200V non sia sufficiente. In quanto dopo l'interdizione di Q2 e prima della conduzione di Q3 la tensione VDS su Q2 è superiore al doppio della tensione di alimentazione .....
Ciao
@Danje Resterai deluso dalla mia incompetenza ......... ![faccine/huh.gif](faccine/huh.gif)
Modificato da ElettroshockNow - 24/8/2013, 10:25
| | | | ham_radio
milliWatt ![](stellina.gif) Utente Msg:18
Stato:![](statooffline.gif)
| Inviato il: 24/8/2013,16:58
|
si Q2 e Q3 partono penso anche io che la vgs non sia responsabile perche fino a 50v lavora bene quando ci alziamo salta tutto quindi penso sia proprio la vds troppo bassa a 200 v del irl640 per gestire il tutto... prendero dei mosfet con vds a 400-600v ma avro meno efficienza con la Rds un po piu alta.. basta che funzioni...
| | | | ElettroshockNow
| Inviato il: 24/8/2013,16:59
|
Vai di IGBT ....
| | | | marpad65
| Inviato il: 27/10/2013,12:21
|
ciao come sta andando il progetto ?
marpad
---------------
| | | | danye
| Inviato il: 27/10/2013,19:28
|

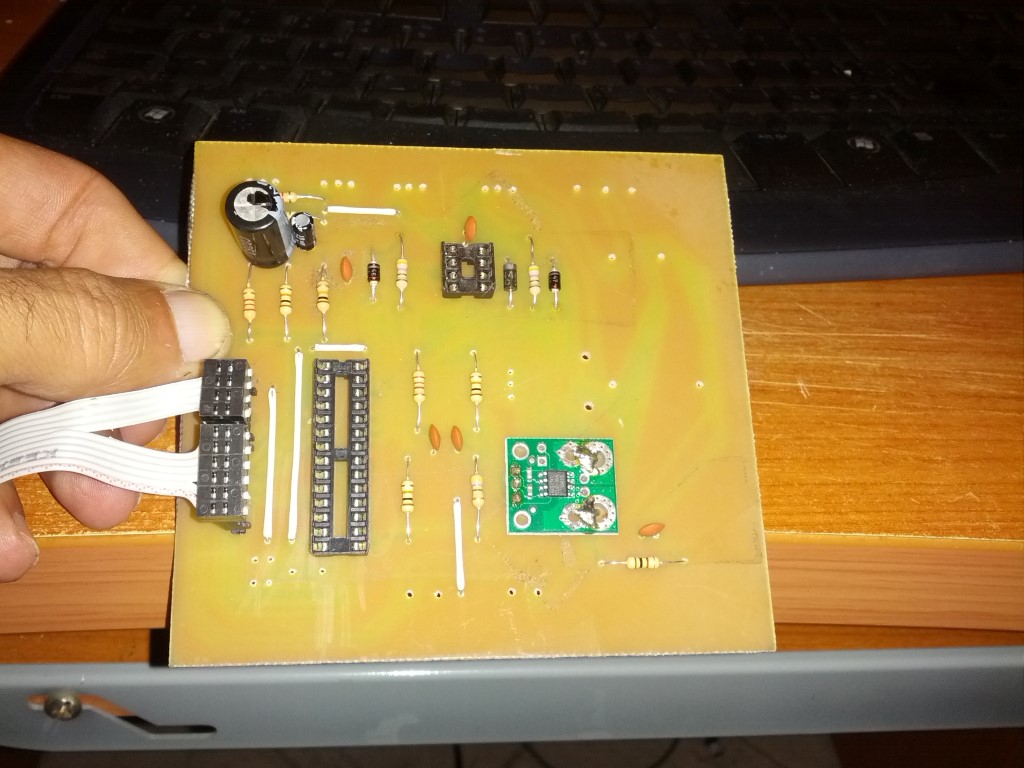

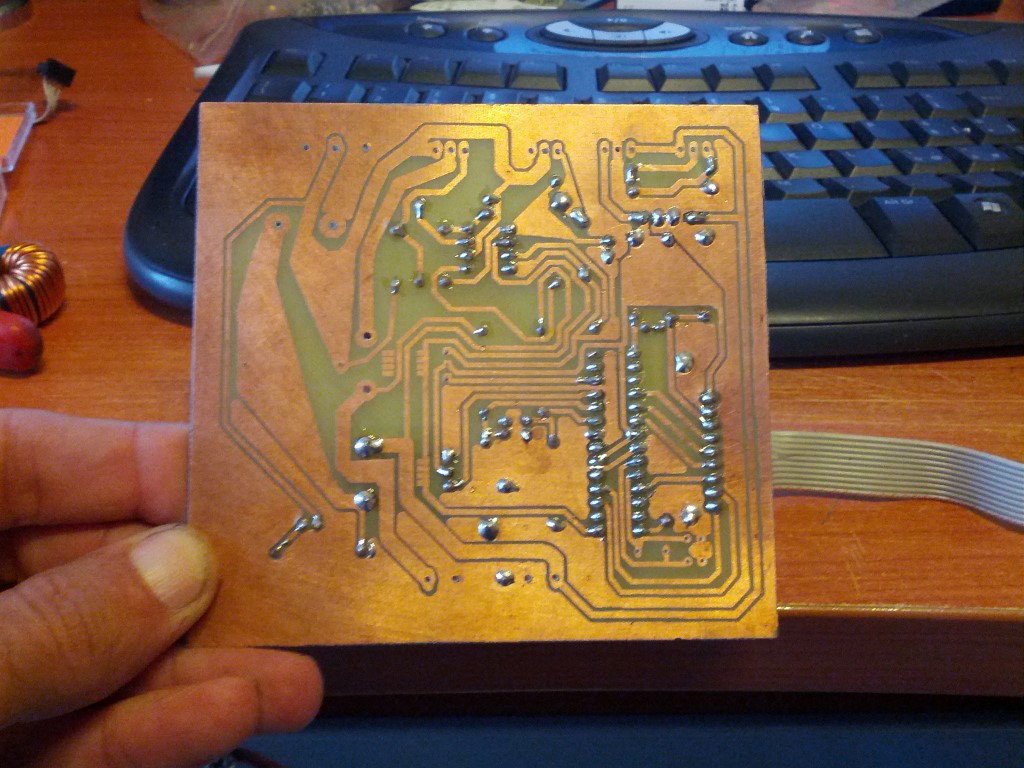

CITAZIONE ciao come sta andando il progetto ? Ho intenzione di realizzare il PCB il prossimo fine settimana Scusate tutti per il ritardo
--------------- 1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recup...
| | | | ElettroshockNow
| Inviato il: 27/10/2013,19:43
|
CITAZIONE (danye @ 27/10/2013, 19:28) Scusate tutti per il ritardo ![faccine/ph34r.gif](faccine/ph34r.gif) Scusate !!!! E di cosa ????? Stai facendo un fantastico lavoro e il tempo non conta .... conterà il risultano .... ![faccine/wink.gif](faccine/wink.gif)
Ciao e buon progettone Luca
| | | | marpad65
| Inviato il: 27/10/2013,19:57
|
si esatto !! prendi il tempo che ti serve. In fin dei conti questo è un hobby ![faccine/rolleyes.gif](faccine/rolleyes.gif)
CITAZIONE (ham_radio @ 24/8/2013, 16:58) si Q2 e Q3 partono penso anche io che la vgs non sia responsabile perche fino a 50v lavora bene quando ci alziamo salta tutto quindi penso sia proprio la vds troppo bassa a 200 v del irl640 per gestire il tutto... prendero dei mosfet con vds a 400-600v ma avro meno efficienza con la Rds un po piu alta.. basta che funzioni... domandina, leggevo questa nota e mi chiedevo se oltre ai mosfet hai cambiato qualche altro componente? e a quale frequenza stai provando?
Ciao MarPad
---------------
| | | | | | | marpad65
| Inviato il: 4/11/2013,09:42
|
ciao danve tempo fa, ho letto in un forum ... il condensatore C3 era stato portato a 1uF per migliorare l'efficienza di L1 .... se lo ritrovo ti posto l'URL
marpad
---------------
| | | | ElettroshockNow
| Inviato il: 4/11/2013,10:02
|

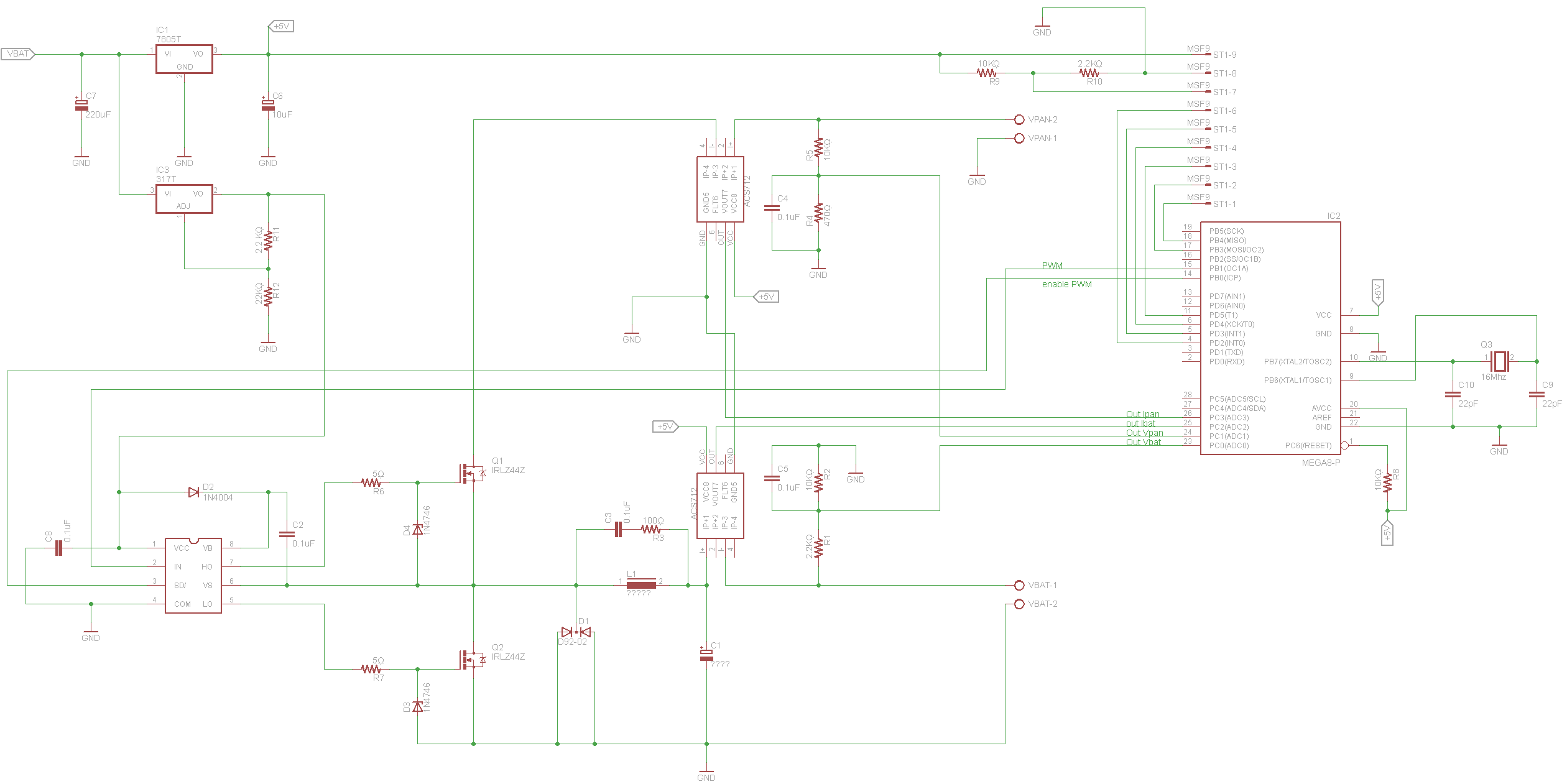

...... BELLISSIMISSIMOOOOO Occhio al 7805 ..... (max tensione ingresso 35V) , alettalo a sufficienza dissiperà qualche Watt .... (poi se non ti garba puoi aggiungere esternamente prima del 7805 un piccolo modulo step-down ) ...
Ciao e buon ottimo lavoro .......... qui l'homemade entra nei componenti Bu ahahahahah
CITAZIONE (marpad65 @ 4/11/2013, 09:42) ciao danve tempo fa, ho letto in un forum ... il condensatore C3 era stato portato a 1uF per migliorare l'efficienza di L1 .... se lo ritrovo ti posto l'URL Magari ...... condividiamo condividiamo ....
Ciao a tutti ElettroshockNow
Ps: .... il pin ST1-7 è il contrasto del display ? Hai già testato quei valori di R ? ..... Grazie
| | | | danye
| Inviato il: 4/11/2013,11:55
|
CITAZIONE ciao danve tempo fa, ho letto in un forum ... il condensatore C3 era stato portato a 1uF per migliorare l'efficienza di L1 .... se lo ritrovo ti posto l'URL Grazie marpad se lo trovi sara' utile apla causa ![faccine/wink.gif](faccine/wink.gif)
CITAZIONE Occhio al 7805 ..... (max tensione ingresso 35V) , alettalo a sufficienza dissiperà qualche Watt .... (poi se non ti garba puoi aggiungere esternamente prima del 7805 un piccolo modulo step-down ) ... Che somaro... Hai ragione avrei dovuto collegarlo in uscita del lm317... Vabbe si può modificare....
CITAZIONE Ps: .... il pin ST1-7 è il contrasto del display ? Hai già testato quei valori di R ? ..... Grazie Si si con quei valori contrasto perfetto
--------------- 1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recup...
| | | | ElettroshockNow
| Inviato il: 4/11/2013,12:44
|
CITAZIONE (danye @ 4/11/2013, 11:55) avrei dovuto collegarlo in uscita del lm317... Vabbe si può modificare.... Soluzione ancora più elegante ![faccine/tongue.gif](faccine/tongue.gif)
CITAZIONE (danye @ 4/11/2013, 11:55) Si si con quei valori contrasto perfetto ![faccine/wink.gif](faccine/wink.gif) Grazie
| | | | | | | danye
| Inviato il: 18/11/2013,18:12
|
CITAZIONE (marpad65 @ 4/11/2013, 20:36) Grazie marpad ho dato una rapida "occhiata", ma non ho trovato a dove si fa riferimento al condensatore C3
--------------- 1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recup...
| |
| | |
|
