shadowcaster
| Inviato il: 01/03/2014 13:31:59
|
CITAZIONE (calcola, 01/03/2014 13:25:21 )
Un bel mistero, se staccando int sui morsetti laterali ed il centrale hai 0V, come può esserci tensione sul morsetto d'uscita? L'errore è li da qualche parte, il resto funziona bene.
Prova a staccare il morsetto su int e misura la tensione tra il morsetto centrale (com) ed il gnd, se vi è tensione vi è un corto in tal caso stacca tutto il relè e controlla bene.
Ho 10V...
La tensione misurata in ingresso dalle batterie
---------------
|
| | |
shadowcaster
| Inviato il: 01/03/2014 13:36:05
|
con int staccato e tensione di 10V tra com e gnd.
con int attaccato e tensione di 10V tra com e gnd ho 4V
---------------
|
| | |
shadowcaster
| Inviato il: 01/03/2014 13:58:48
|
Il relè l'ho sostituito ma mi dà sempre gli stessi valori...
Mi spiegheresti come dovrebbe funzionare?
Il GND e VCC lo alimentano.
Il pin INT è alimentato se mi trovo in stato enel.
Il contatto COM si sposta da NC ad NO o viceversa, dipende dal relè.
La tensione che và al contattore da 24V prende il negativo dalla tensione che entra dalle batterie, ed il positivo dal contatto COM...
Giusto???
---------------
|
| | |
emanuele78
| Inviato il: 01/03/2014 15:46:15
|
Ciao calcola
Si vero non funziona bene il trimmer come seconda resistenza per il partitore dovrò eliminarlo e mettere un' adeguata resistenza .
Per il listato non lo ho mai postato perché giustamente non volevo mancare di rispetto nei tuoi confronti visto che è stato fatto da te e non era corretto modificarlo ma se per te non ci son problemi lo metto a disposizione di tutti .

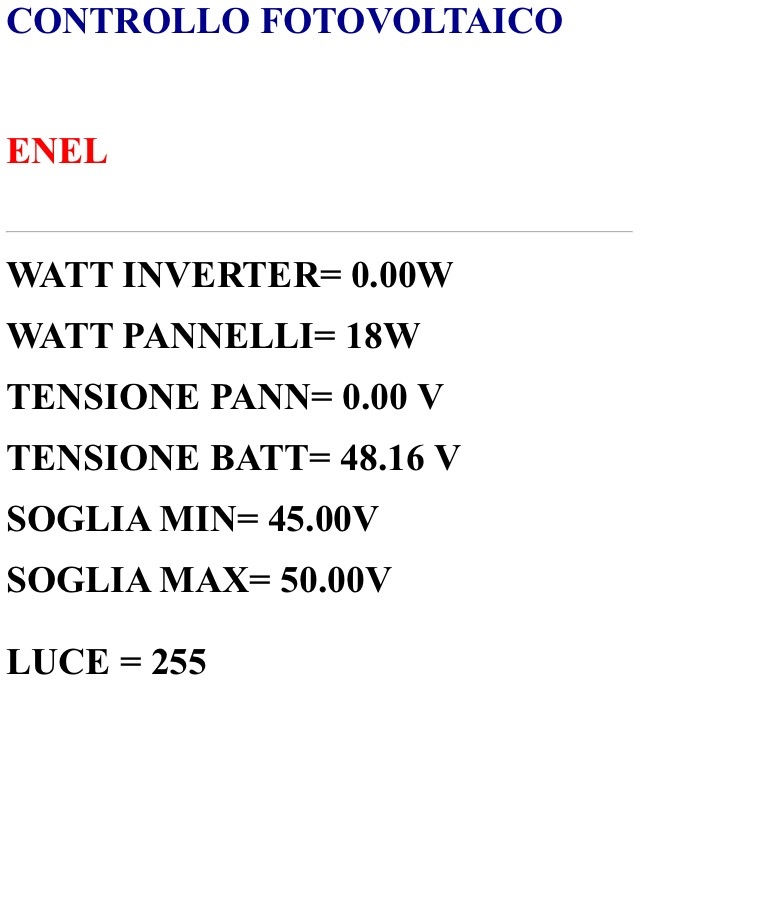

La base e' sempre la tua ho solo aggiunto una pagina web dove c'è lo stato del sistema cioè FOTOVOLTAICO in verde o ENEL in rosso .
Sotto ci sono
Watt inverter
Watt pannelli
Tensione pannelli
Tensione batterie
Soglia minima
Soglia massima
Luce
Devo ancora avere il tempo per finire le prove ma sopratutto che smetta di piovere per fare dei test e collegare i sensori .
Come ti dicevo vorrei collegare altri sensori ma servono altre porte .
E' tutto in test quindi non far caso agli eventuali appunti nello sketch .
DOWNLOAD SKETCH
Immagine Allegata: image.jpg
Modificato da ElettroshockNow - 02/03/2014, 10:05:28
|
| | |
emanuele78
| Inviato il: 01/03/2014 15:49:44
|
Purtroppo credo che inserendo HTML esca così , gentilmente qualcuno potrebbe sistemare ? Grazie
MOD: Il parser del forum interpreta il codice come parte del messaggio.
Consiglio pertanto di allegare lo sketch zippato nell'eventualità siano presenti tag html nel suo interno.
Ho sollevato il problema a ForumEA per consentire la visualizzazione diretta nelle prossime release.
Saluti
ElettroshockNow
Modificato da ElettroshockNow - 02/03/2014, 15:29:34
|
| | |
shadowcaster
| Inviato il: 01/03/2014 16:10:11
|
CITAZIONE (shadowcaster, 01/03/2014 15:49:44 )
Il relè l'ho sostituito ma mi dà sempre gli stessi valori...
Mi spiegheresti come dovrebbe funzionare?
Il GND e VCC lo alimentano.
Il pin INT è alimentato se mi trovo in stato enel.
Il contatto COM si sposta da NC ad NO o viceversa, dipende dal relè.
La tensione che và al contattore da 24V prende il negativo dalla tensione che entra dalle batterie, ed il positivo dal contatto COM...
Giusto???
OK.
Nato male, morto peggio...
Mi è esploso lo step down con lcd di test...
Ricomincio da capo!
---------------
|
| | |
shadowcaster
| Inviato il: 01/03/2014 18:06:43
|
Ci credereste che due su due relè diversi erano fallati
---------------
|
| | |
shadowcaster
| Inviato il: 02/03/2014 09:35:02
|
per testare i relè senza PCB ho collegato il VCC e GND di ingresso sul relè all'uscita dello step down con una tensione di 5V. Il contatto NC o NO,dipende dal relè, al positivo delle batterie che misuravano 12V. Il contatto int o N1 in ingresso, x fare scattate il relè, al GND. Il contatto COM in uscita dovrà avere valore o 0V o 12V, misurando col tester positivo su COM e negativo su NEGATIVO BATTERIE. I relè difettosi mi portavano una tensione o di 12V o di 4/5V, cosi come il relativo contatto NC o NO...
Mistero svelato...
NB. siccome ne ho provato due di fila, devo capire se li ho danneggiati io con qualche corto o erano rotti loro...
Mi hanno fatto impazzire...
Ora ho comprato dei relè da PCB. Una domanda, ma tutte quelle resistenze SMD, diodo e led, piazzate sulla basetta dove sta il relè, a cosa mi servono? Il relè funziona comunque? O devo stare attento a qualcosa?
Saluti e grazie ancora.
---------------
|
| | |
emanuele78
| Inviato il: 02/03/2014 12:07:37
|
Grazie elettro !  |
| | |
calcola
| Inviato il: 05/03/2014 07:42:17
|
Scusa se non ho risposto prima, sono stato fuori sede.
CITAZIONE
Mistero svelato...
NB. siccome ne ho provato due di fila, devo capire se li ho danneggiati io con qualche corto o erano rotti loro...
Mi hanno fatto impazzire...
Il principio di funzionamento del relè è il seguente: Vcc e GND devono essere alimentati con la 5V in uscita dal trasformatore Dc-Dc, int deve essere alimentato dal pin di arduino. I morsetti del relè funzionano da interruttore e staccano il positivo che va al contattore. Credo che il problema che hai riscontrato non dipenda dai relè, ma da un corto che si crea nel momento in cui metti la basetta sopra il tuo PCB, qualcosa mette appunto in corto il morsetto collegato al positivo della batteria (NC o NO in base a quello che hai usato) con il morsetto centrale com.
Attento che se usi un relè per PCB non puoi alimentare la bobina con la tensione in uscita dal pin dell'arduino, lo bruci. Devi mettere un transistor NPN (BC548), ed anche un diodo. Lo schema è questo:
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolato...
|
| | |
calcola
| Inviato il: 05/03/2014 07:51:33
|
CITAZIONE
Per il listato non lo ho mai postato perché giustamente non volevo mancare di rispetto nei tuoi confronti visto che è stato fatto da te e non era corretto modificarlo ma se per te non ci son problemi lo metto a disposizione di tutti .
Per quanto mi riguarda, ogni modifica al software aggiunge qualcosa, una nuova funzionalità, ed è sempre ben accetta, quindi posta pure e grazie per aver postato la tua versione. Il partitore di tensione visto che hai l'impianto a 48V penso che dovresti farlo con la prima resistenza da 20K e la seconda da 1K, ma puoi calcolare anche altri valori, mentre penso sia importante usare resistenze fisse e di precisione (quelle blu).
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolato...
|
| | |
shadowcaster
| Inviato il: 05/03/2014 13:00:16
|
CITAZIONE
Il principio di funzionamento del relè è il seguente: Vcc e GND devono essere alimentati con la 5V in uscita dal trasformatore Dc-Dc, int deve essere alimentato dal pin di arduino. I morsetti del relè funzionano da interruttore e staccano il positivo che va al contattore. Credo che il problema che hai riscontrato non dipenda dai relè, ma da un corto che si crea nel momento in cui metti la basetta sopra il tuo PCB, qualcosa mette appunto in corto il morsetto collegato al positivo della batteria (NC o NO in base a quello che hai usato) con il morsetto centrale com.
Salve e grazie per la risposta. I relè li ho provati senza PCB...quindi o li ho cortocircuitati prima e rotti o non erano funzionanti. Che dici?
---------------
|
| | |
shadowcaster
| Inviato il: 05/03/2014 14:20:58
|
Cosa dovrei acquistare come transistor e diodo? Xkè brucierei il relè?
---------------
|
| | |
calcola
| Inviato il: 05/03/2014 14:59:51
|
CITAZIONE
quindi o li ho cortocircuitati prima e rotti o non erano funzionanti. Che dici?
Mai trovato un relè non funzionante e ne ho usati tanti, credimi. Poi... tutto è possibile.
Per verificare fornisci ai rispettivi pin 6V, poi collega il pin int prima con il GND e se non scatta dopo con VCC, tranquillo non si rompe nulla. L'incertezza nel collegamento dipende dal tipo di circuito dell'isolatore ottico, alcuni relè accendono il led interno dell'isolatore quando int va a 0V, altri quando int va a 5V ecco il perchè delle due prove.
L'anomalia da te riscontrata non può dipendere da uno zoccolo relè rotto, ma da un corto sul PCB.
---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolato...
|
| | |
shadowcaster
| Inviato il: 05/03/2014 15:57:19
|
Calcola ho fatto come hai detto tu. Ed il relè scatta collegando int con gnd. Ho misurato la tensione tra NO ed il negativo delle batterie a 12V e nel caso dei relè difettosi ho 3/4V se il relè non scatta, int non collegato, e 12V se il relè scatta. Mentre 0V e 12V nel caso dei relè funzionanti. Tutto testato senza PCB e con uno step down con tensione in uscita a 5V. Penso proprio di aver rotto i relè quando li ho messi sul PCB.
---------------
|
|
| | |
|
