Gran bel lavoro,grazie calcola.

mi aggrego

Concordo!!!

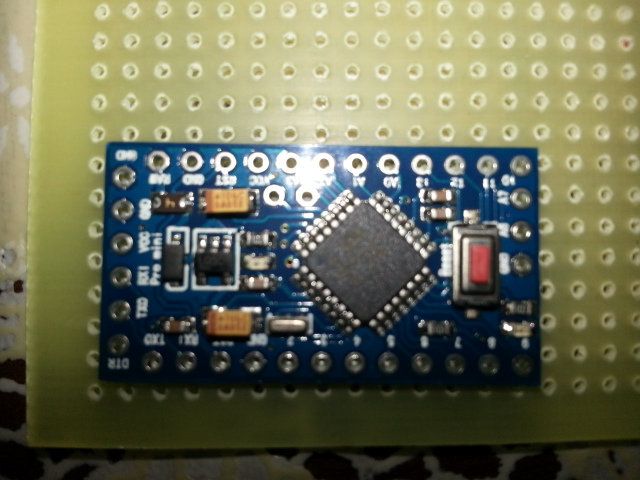

Il mio arduino pro mini che è arrivato è leggermente diverso da quello dello schema di sabin e chiedo se sullo schema postato si possono scrivere le sigle delle connessione della scheda dell'arduino per non sbagliare.

Immagine Allegata: 20140624_110053.jpg


Vi sono molti schemi, se indichi il numero della pagina in cui vi è lo schema che ti interessa, potrò vedere se posso esserti d'aiuto.

CITAZIONE (calcola, 24/06/2014 14:44:41 )

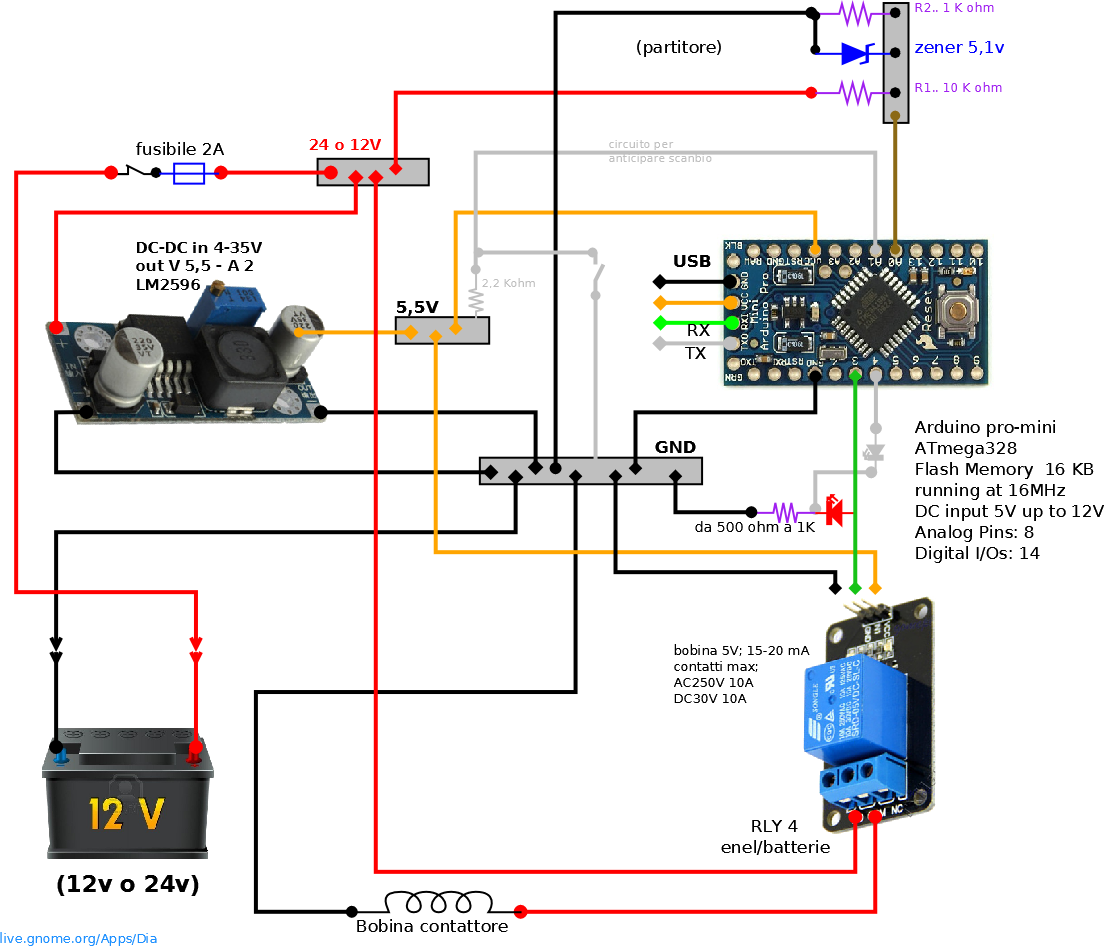

Proporrei questa versione con massa unica. Non l'ho realizzata perchè la versione che utilizzo attualmente ha 4 relè.
Ma penso che la massa si può unificare perchè basta mettere i puntali del tester nelle GND di arduino pro-mini per vedere che sono unificate.
Il secondo led (in grigio, nel pin 4) lo eliminerei insieme al codice che lo controlla.
Nel pin A0 (linea in grigio) il pulsante per anticipare lo scambio. Eventualmente si può perfezionare.

Immagine Allegata: 140624_semplice.png


Questo schema non mi va tanto bene perché dovrei lavorare a 48v.

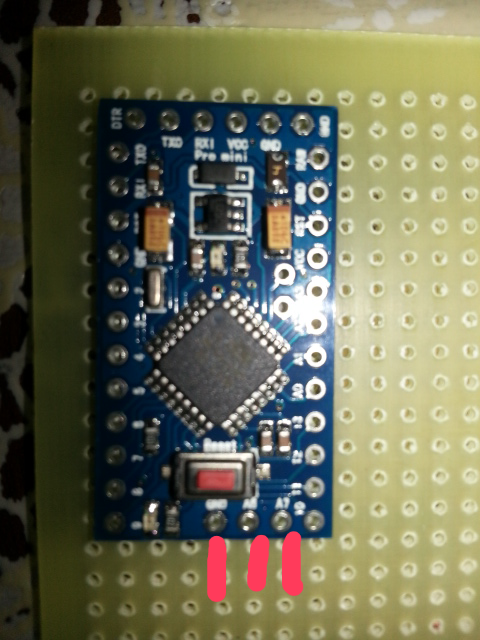

Ora posto una foto dove evidenzio la differenza tra il tio Arduino e il mio (ho più connessioni)
Siccome le sigle è non si leggono cosi bene ad occhio vorrei capire se fra la mia e quella dello schema che avete postato mi creo un ordine di connessioni come si fa per gli integrati mi trovo? Oppure avendo 3 connessioni in più e tutto diverso?

Immagine Allegata: 2014-06-25 07.43.47.png


Ciao epry,
le sigle non si leggono molto bene, ma mi sembra che il primo pin a sx sia un GND, ovvero un collegamento di terra (come gli altri).
Gli altri PIN A6 e A7 sono dei PIN di I/O con un ADC, ovvero riescono a gestire un input/output analogico. Sono gli input dove vanno collegati i sensori di corrente, temperatura, lettura tensione batterie ecc.
Se non ti servono puoi anche non utilizzarli.

Si se non mi servono non li attacco ma il mio dubbio e sicure che tutti i pin come disposizione concidano con quelli dello schema? Io vedendo gia 3 pin in più mi sono bloccato non vorrei che esempio il quarto pin in basdo dello schema sia un gnd e io mi ritrovo un A....
È questo il mio dubbio visto che sullo schema non ci sono scritti tutti i pin

Allora ho guardato lo schema di pagina 6. Nello schema si vede usare il pin 4,5 e A2.
Ma questi PIN sono definiti nel codice. Tu puoi usare al posto di A2 un pin qualsiasi Ax, basta che nel codice che carichi dove c'è scritto A2 metti il tuo Ax.
La stessa cosa per gli altri pin con i numeri normali. Se nel codice viene usato il pin 2, e tu vuoi collegare il 7, basta cambiare questo numerino.
Ti dico questo perché in linea di massima un pin vale l'altro (quelli numerici, e quelli che iniziano con la A).
Cmq se vuoi stare tranquillo, nello schema vedi i numeri dei pin (tanto sono consecutivi, se uno non si legge basta che vedi quelli vicini) e usi gli stessi pin sul tuo Pro Mini. Ok?

Confermo quanto dice Luca.
Riguardo ai led di segnalazione, credo che l'ideale sarebbe.
Togliere il led che preleva corrente dal pin del relè,
e utilizzare solo il pin 4 (o quello che si vuole utilizzare), e
mettere una resistenza da 500 ohm, per avere una luce più evidente.

Attenzione! Nello schema postato più sopra il partitore è collegato al pin A0 e non al pin A2, vedo inoltre impegnato il pin A1 con un "circuito per anticipare lo scambio", che non conosco, quindi per il significato fai riferimento a Sabin. Comunque la differenza tra i due pro-mini è solo nelle tre uscite A6,A7,GND che in quello dello schema non vi sono. Il motivo è che il pro-mini dello schema è la prima versione mentre quello che hai acquistato è una delle ultime versioni. Come ha scritto Luca se le uscite non ti sono necessarie, lasciale libere, mentre la disposizione di tutte le altre porte I/O è identica.

Inoltre l'alimentatore settalo a 5-5,1V in uscita e ricorda che se il tuo impianto va a 48V quell'alimentatore non va bene in quanto in ingresso accetta massimo 35V, mentre ti serve un alimentatore che in ingresso accetti circa 60V, per il partitore è sufficiente ricalcolare le resistenze, se sostituisci quella da 10K con una di circa 25K va bene, ma è possibile trovare anche altri valori di R1 e R2.Il diodo zenner lascialo da 5,1V.

Credo che lo schema più chiaro sia quello di pagina 7 e non quello postato sopra, precisamente questo:

Come alimentatore ho preso questo:
4.5~60V to 1.25~30V LM2596HV DC-DC Step-down Charge Module Power Supply

Per il resto non voglio cambiare niente altrimenti mi incasino nella logica

Le resistenze del partitore vanno sostituite, almeno quella da 10K.
