Inviato il: 15/04/2016 12:50:06

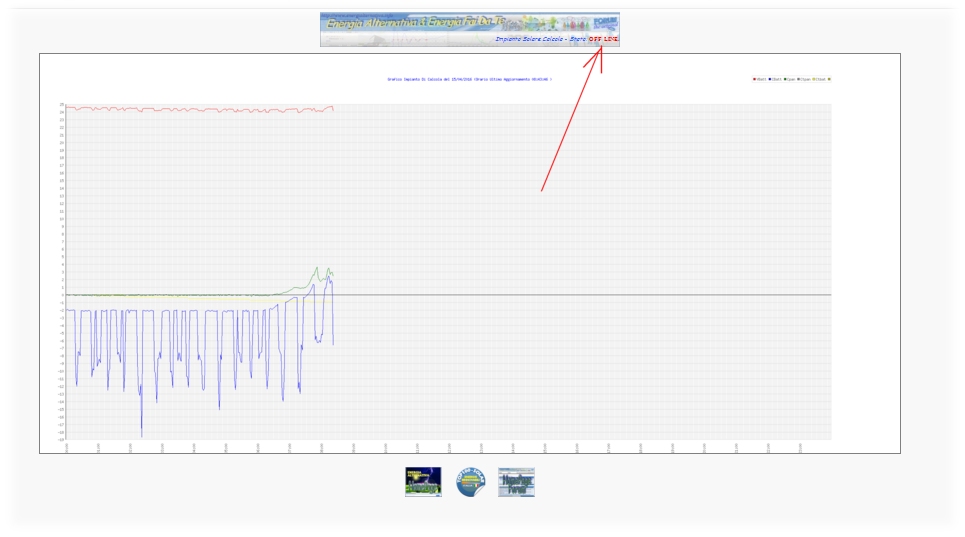

Benissimo....ho avuto l'occasione di verificare e provare anche lo stato dell'impianto di Calcola...ora è OFF LINE...cioè dopo 15 minuti che non riceve più i dati...passa nello stato di OFF!!!

http://www.energialternativa.info/public/newforum/ForumEA/L/StatoOffLineImpianto.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10142

Stato:



Inviato il: 15/04/2016 18:21:33

Dovremmo esserci, il grafico aveva qualche problema (se i dati zoppicavano e se l'invio dei dati si bloccava per alcuni minuti)...ora funzica bene anche lo stato ON_LINE (se i dati vengono trasmessi) OFF_LINE (se non avviene l'aggiornamento dei dati per 15 minuti)!!!


http://www.energialternativa.info/Public/NewForum/RealTimePageData.php?Calcola



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






Alex.chi
Watt


Utente
Msg:33

Stato:



Inviato il: 17/04/2016 18:43:55

Buongiorno, scusate se mi intrometto, volevo chiedere se qualcuno mi può aiutare con qualche informazione su questo prodotto:
http://www.aliexpress.com/store/product/New-invention-1000W-Grid-tie-inverter-with-Limiter-The-Limiter-can-prevent-excess-power-go-to/239554_32236078754.html
E anche su come sarebbe meglio collegarlo al pacco batterie.....grazie in anticipo!



---------------
Alex chiarvesio






Luca450Mhz

Avatar
GigaWatt


Utente
Msg:3204

Stato:



Inviato il: 17/04/2016 20:46:56

Scusa Alex.chi ma la tua domanda non ha molta attinenza con questa discussione.. dovresti cercarna una più adatta. E se fai qualche ricerca cmq nel forum se ne è già parlato



---------------
Pannelli: 6975 Wp (poli e mono). Inverter UPS PSW7 6kW 48V toroidale con switch comandato dal mio si...



calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 17/04/2016 21:57:01

Ricordo, che la scheda su cui gira la demo del software di gestione del fotovoltaico con gestione via internet mediante ESP8266 è raggiungibile mediante il seguente LINK. Per l'accesso user forum, password forum.

E' una demo, quindi è possibile provare a modificare ogni parametro come si vuole senza temere di far danni, la scheda resterà attiva ancora per qualche giorno, poi mi servirà per altro.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10142

Stato:



Inviato il: 18/04/2016 09:13:15

E' stato sistemato/gestito nel grafico l'assenza di alcuni aggiornamenti, cioè se ogni tanto salta l'aggiornamento (dovuto al server o al client) il SW interpola i dati. Se i dati mancano per più di 6 minuti...avviene la segnalazione!

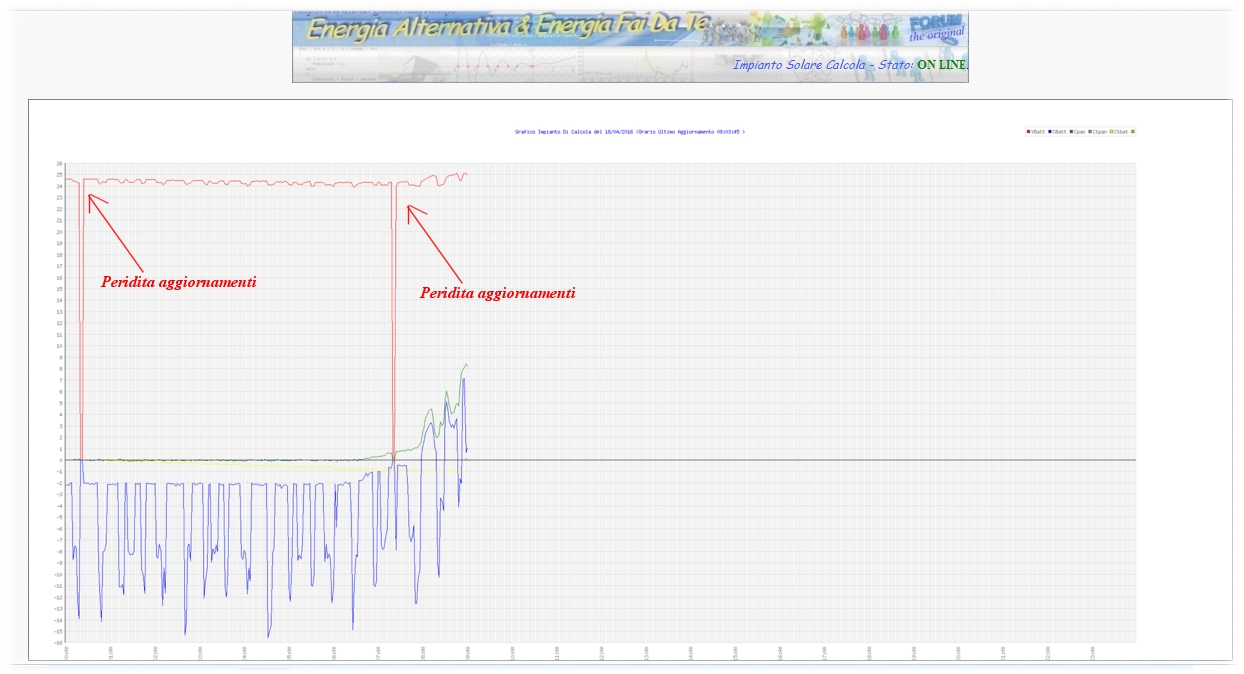

Esempio prima della cura:

http://www.energialternativa.info/public/newforum/ForumEA/L/PEerditaAggiornamenti.jpg

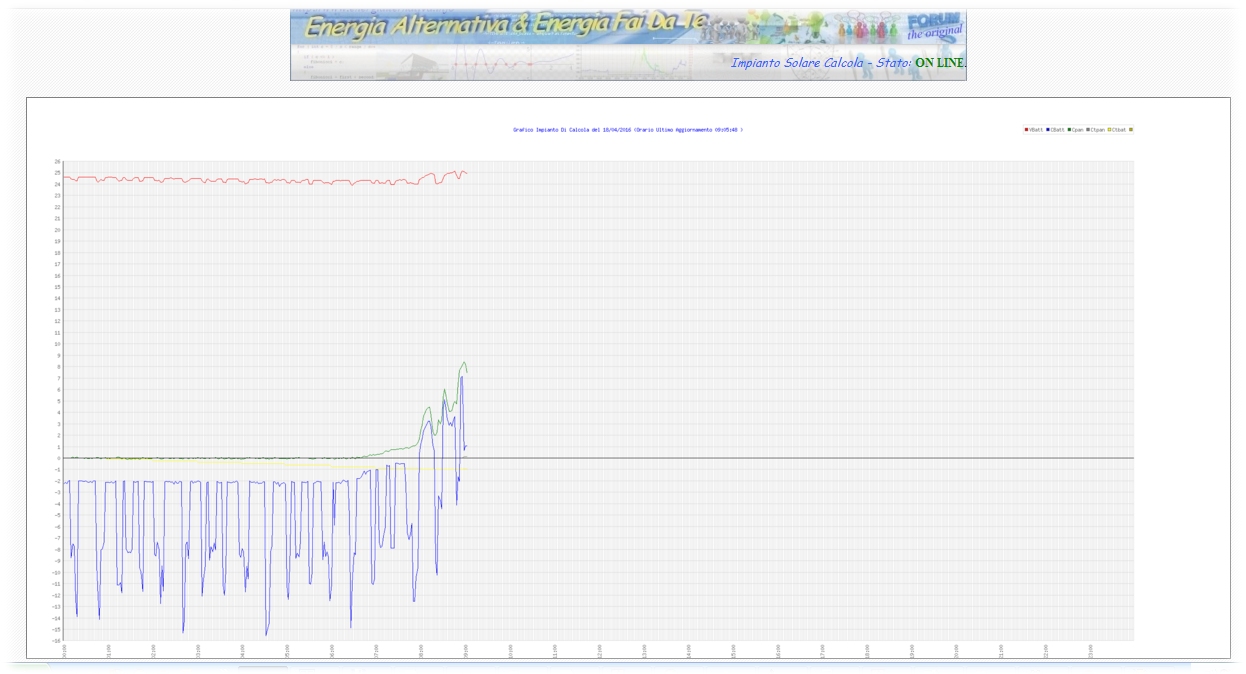

Dopo la cura:

http://www.energialternativa.info/public/newforum/ForumEA/L/InterpolazioneDati.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 18/04/2016 09:37:21

Ottima soluzione, così non si noteranno neanche i riavvii automatici della connessione.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10142

Stato:



Inviato il: 18/04/2016 11:39:13

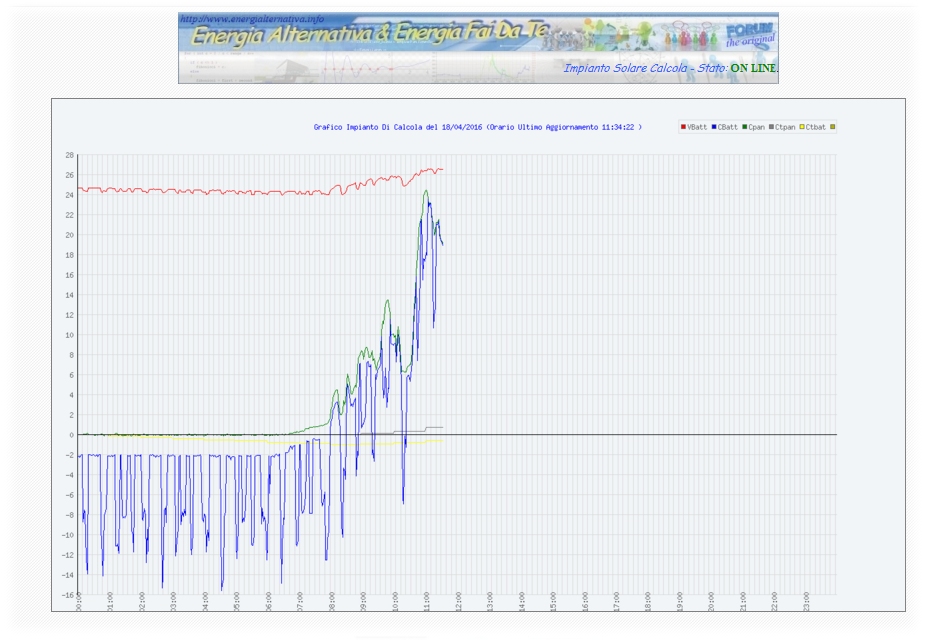

Bene bene, è stata migliorata anche la visibilità del grafico ottimizzata per i browser

http://www.energialternativa.info/public/newforum/ForumEA/L/MigliorataVisibilitaGrafico.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 18/04/2016 21:14:17

Forse al grafico e per chiarezza dovresti aggiungere una breve descrizione dell'impianto.

Solo un accenno per non andare troppo OT, l'impianto è già meglio descritto in altre discussioni del forum.

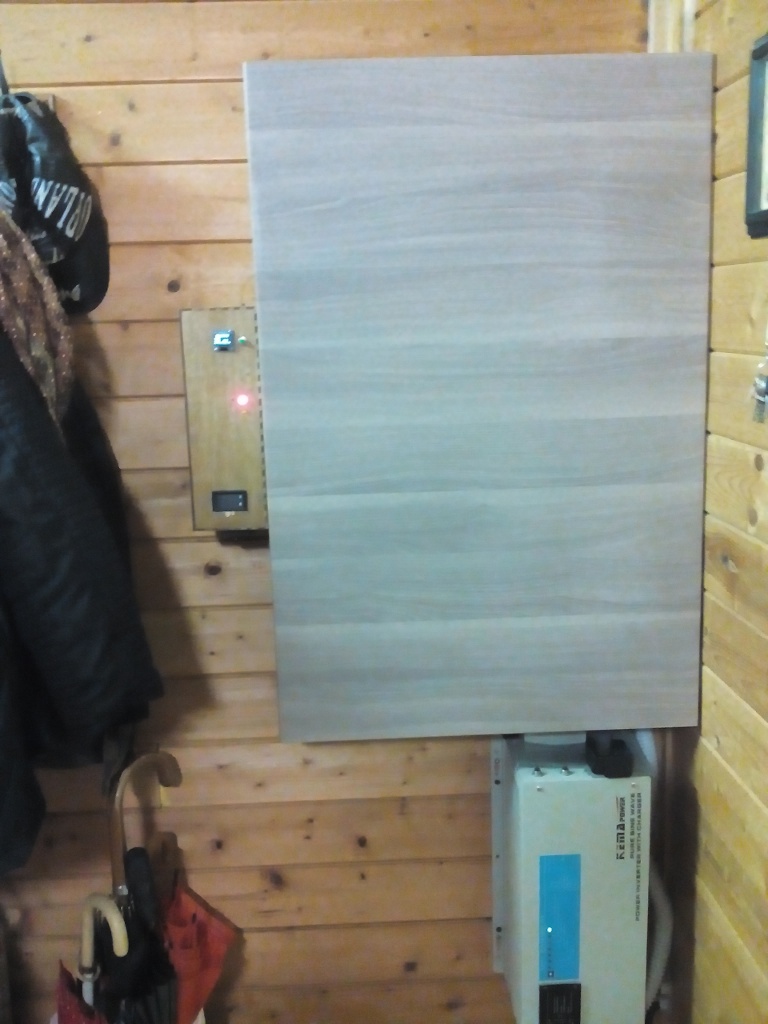

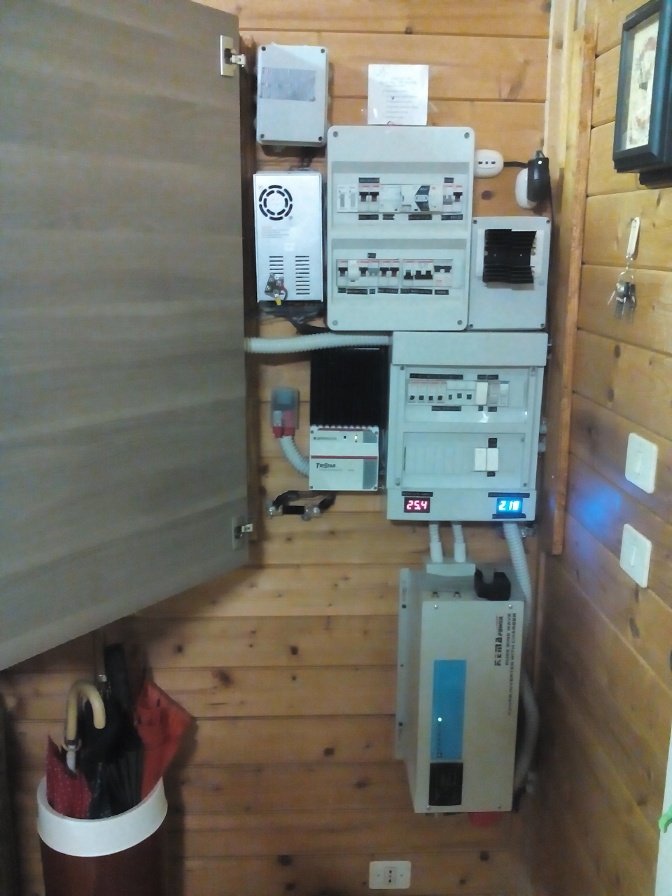

L'impianto è costituito da 14 pannelli da 100W collegati prima in serie da due e poi in parallelo per totali 7 stringhe. I pannelli sono mono e policristallini, mai mescolati sulle singole stringhe. I pannelli sono esposti 8 a sud-ovest ad inclinazione fissa di 36°, 6 a sud con inclinazione regolabile in base alla stagione. Il regolatore è un morningstar tristar PWM da 60A, le batterie 12 elementi da 2V 480Ah (C5) che diventano 510 Ah (C10) per trazione pesante, l'inverter un kemapower da 3000W in continuo 6000W di picco.

http://www.energialternativa.info/public/newforum/ForumEA/L/imp3.jpg



http://www.energialternativa.info/public/newforum/ForumEA/L/imp2.jpg



In queste giornate di sole, ma non troppo, produce da 4,2 a 4,7 kWh, oggi 4,41kWh, ma in batteria vanno poco più di 2 kWh il resto è consumato da frigo e pompa irrigazione tramite inverter mentre apparecchiature elettroniche funzionano assorbendo direttamente dalle batterie.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



Bolle

Avatar
PetaWatt


AMMINISTRATORE
Msg:10142

Stato:



Inviato il: 19/04/2016 13:02:27

CITAZIONE (calcola, 18/04/2016 21:14:17 ) Discussione.php?54823501&70#MSG1058

Forse al grafico e per chiarezza dovresti aggiungere una breve descrizione dell'impianto.


Giusto....perfetto!!!!

Ho fatto qualche altra variantella per visualizzare il grafico al meglio...sono nate altre due opzioni:
a)VIEW=PANEL
b)VIEW=BATTERY
che ovviamente fossono funzicare insieme e/o saparatamente!
Il default rimane sempre lo stesso!

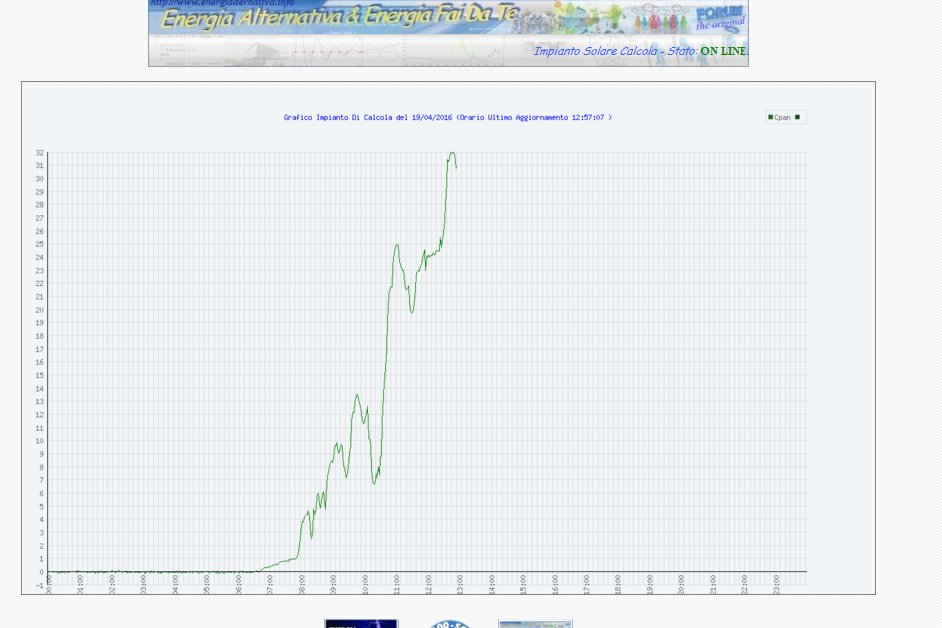

Questo il grafico dei soli pannelli fotovoltaici:

http://www.energialternativa.info/public/newforum/ForumEA/L/GraficoSoloPannelliFotovoltaici.jpg

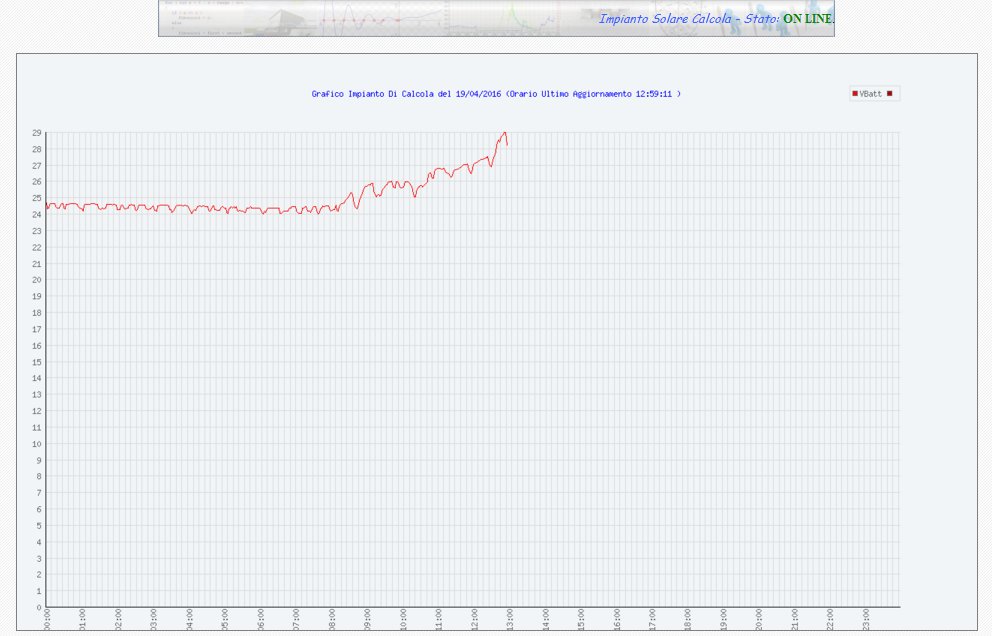

solo quello delle batterie:

http://www.energialternativa.info/public/newforum/ForumEA/L/GraficoSolobATTERIEiMPIANTO.jpg



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).






Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 01/05/2016 19:56:29

Vi è capitato che durante la commutazione da inverter a rete Enel con un teleruttore con scambio 2NO e 2NC salta il salvavita (0,03 mA) a monte dell'impianto?



---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0







calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 01/05/2016 22:03:36

Che tipo di inverter usi? Lo piloti con la scheda della discussione? Se non sei più preciso è difficile aiutarti



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 01/05/2016 23:09:55

Utilizzo il pip4048, come interfaccia di commutazione un raspberry; che calcola il soc delle batterie e comanda il teleruttore che alimenta una parte della casa (zona giorno). Nel momento della commutazione da inverter a rete Enel salta il differenziale, pensavo di sostituirlo con uno da 300mA meno sensibile, la cosa che non mi so spiegare perché sconette solo quando commuta, mentre nell'uso normale non salta mai.



---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0







calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 01/05/2016 23:28:57

Non conosco quell'inverter, ma per commutare interrompi fase e neutro in ingresso o solo la fase? La commutazione da batteria a rete é istantanea?



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



Jean
Watt


Utente
Msg:63

Stato:



Inviato il: 01/05/2016 23:33:55

Ciao calcola, la commutazione è istantanea perché utilizzo un teleruttore 2 contatti NC e 2 contatti NO, interrompo fase e neutro contemporaneamente. Non credo centri l'inverter, anche per come ho letto il PIP4048 dovrebbe sincronizzarsi con la rete Enel.



---------------
PIP4048MS + batterie 200 Amp + 6 pannelli da 190Watt. FW 72.40 4.0
