qqcreafis
| Inviato il: 07/12/2014 22:56:19
|
1,5
1,7
2

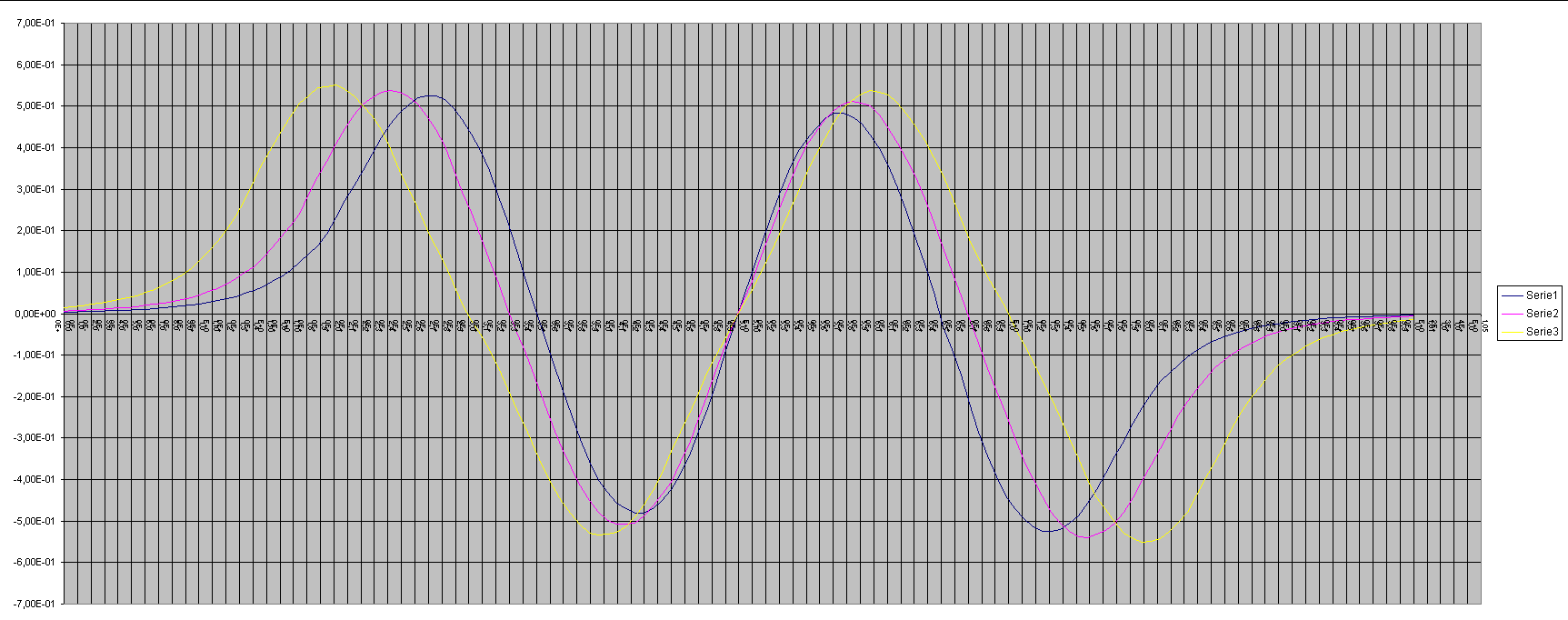

ingrandendo si notano i particolari
Immagine Allegata: magneti.png
Modificato da qqcreafis - 07/12/2014, 22:59:34
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
bennygoll
| Inviato il: 08/12/2014 20:06:10
|
Ciao qqcreafis ti ringrazio di tutto il lavoro che hai fatto x me (questo vale anche x elettroshocknow righetz ecc)io a questo punto sono un po confuso, mi concentrerei lavorando su di un raggio di 12cm (anche perché mi è venuta un'idea che vi darà molte ispirazioni in futuro x risparmiare ed avere tutto l'occorrente di base per fare un bel lavoro) inizialmente si è parlato di realizzare delle bobine con 9mm interno (vuoto) 10mm di avvolgimento quindi un diametro totale (compreso il vuoto interno)uguale a 29mm e alta 7mm o 8mm che dite, mi era stato consigliato un filo da 0,7? poichè il filo lo devo comprare vorrei su questo avere un parere favorevole un pò di tutti.
in base agni schemi che aveto postato i magneti andrebbero predisposti su di un angolo di 11,25° e le bobine a 15° giusto?
---------------
Benny
|
| | |
qqcreafis
| Inviato il: 08/12/2014 21:13:09
|
no non fare bobine così spesse vai in contro al tipico errore di chi fa i piggott
9mm interno diametro esterno 20mm circa
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
ElettroshockNow
| Inviato il: 09/12/2014 00:34:55
|
Un utile software : LINK
Grazie ad esso puoi testare diverse soluzioni scoprendo che bobine molto larghe hanno una efficienza bassa .....
Perché riscaldare se puoi sfruttare ...
Hai ben 11 o 12 avvolgimenti a fase e in configurazione stella non credo avrai problemi di tensione. |
| | |
bennygoll
| Inviato il: 09/12/2014 08:47:02
|

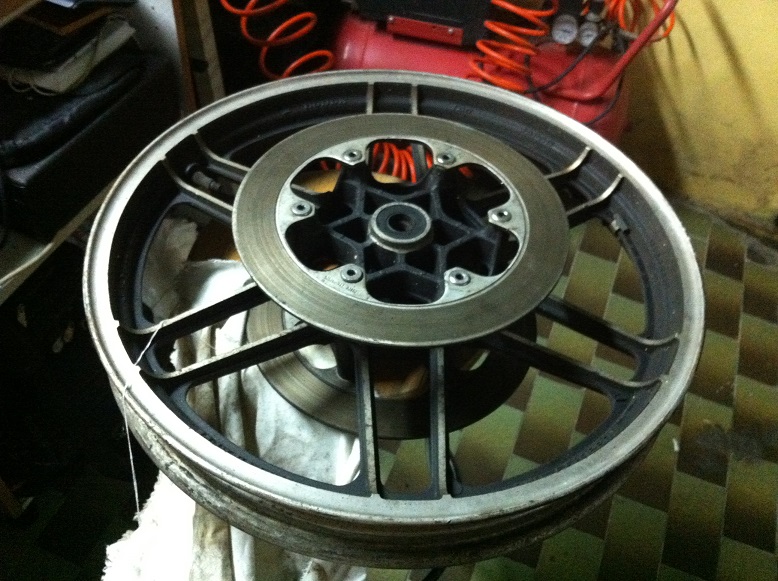

Come vi avevo anticipato vi faccio vedere cosa ho trovato fra le mie cose, la cosa che mi è venuta subito in mente e che questa ruota ha tutto quello che mi serve, doppi dischi da 5mm diametro 270mm con raggio medio 120mm si arriva al centro dell'anello/disco, poi il mozzo è perfetto con un asse da 15mm e se vogliamo mettendo i due dischi da un lato, l'altro dove rimane esposto il cerchio posso (insieme ad un altro cerchio posto sopra tipo cerchio bici) mettere delle aste e montare un bel sistema ad asse verticale savonius, cosa ne pensate ?, potrei anche alleggerire la struttura tagliando il cerchio e rimanendo solo tre raggi.
Le bobine quindi le faccio come in foto? ma la sezione 0,7 va bene?
Immagine Allegata: Ruota.JPG
---------------
Benny
|
| | |
qqcreafis
| Inviato il: 09/12/2014 14:15:32
|
ok ok siamo molto vicino alla perfezione con quelle bobine e con il passo di 18mm
nel senso che i magneti sono lontani 8mm l'uno dall'altro, nei tuoi dischi ce ne stanno 44 coppie e 33 bobine (11 per fase)
il diametro dipende dal numero di spire che dipende da quale numero di giri vuoi la produzione...
l'altezza delle bobine 7mm va benissimo significa che l'intervallo tra le coppie di magneti è di 9mm
comunque ottima idea la ruota ed i dischi da freno
Modificato da qqcreafis - 09/12/2014, 14:19:43
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
bennygoll
| Inviato il: 09/12/2014 15:15:22
|

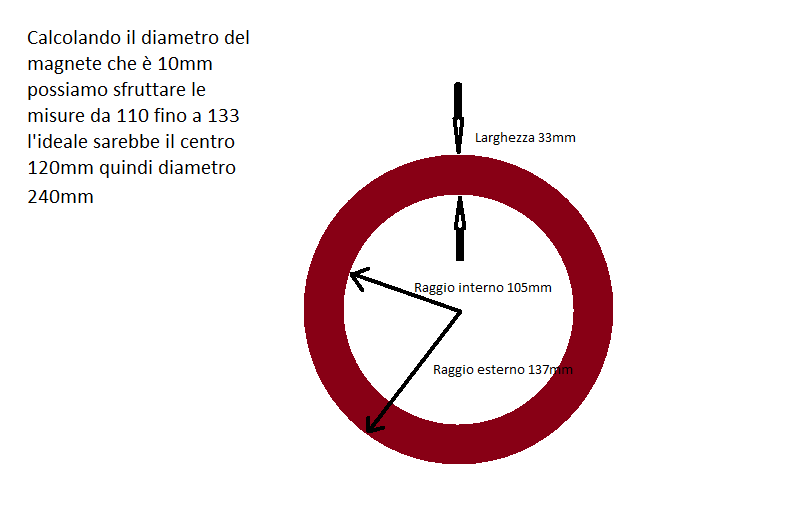

Ciao ho dato un'occhiata allo schema che hai fatto in precedenza e x questa configurazione porta 21 di diametro, misura che non posso utilizzare ti allego l'immagine con le misure del disco, poi se è possibile vorrei evitare misure con decimali, ho visto che 40 poli non porta decimali.
Per quanto riguarda il diametro del filo attualmente ho disponibile 0,5 e 1mm magari faccio delle prove... più è spesso e più numeri di giri ci vogliono?
Se proprio non è possibile a questo punto penso che sia necessario portare il diametro delle bobine a 21,22?
Immagine Allegata: misure dischi ruota.png
Modificato da bennygoll - 09/12/2014, 15:26:04
---------------
Benny
|
| | |
epry
| Inviato il: 09/12/2014 17:12:26
|

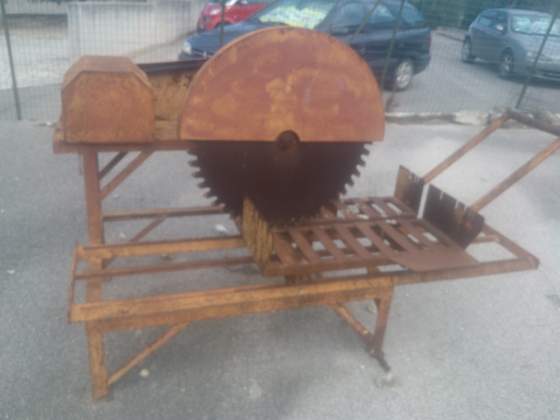

ho letto velocemente la discussione e ho visto il problema dei piccoli dischi da falegname, è mi è venuta subito un idea sempre se avete un bel fondo schiena per trovarli facilmente.
dalle mie parti si vedono agli sfasci o da quelle persone che comprano ferro vecchio i dischi o addirittura tutta la macchina arrugginita che taglia i tufi, quindi se si trovano 2 dischi di quella è uno spettacolo penso. ora vi posto una foto trovata in rete.
Immagine Allegata: 9b674c1c40d5c6a39ef1d0593e455fd6_big.jpg
|
| | |
bennygoll
| Inviato il: 09/12/2014 18:11:38
|
Ciao ti ringrazio ma alla fine penso di aver trovato con la ruota tutto quello che mi serve anche perché i magneti non sono grandi comunque rimane una buona idea x chi deve utilizzare dei dischi più grandi
---------------
Benny
|
| | |
qqcreafis
| Inviato il: 09/12/2014 19:46:56
|
ci stanno 44 magneti distanza centro magnete centro di rotazione 12,61
esterno 13,1 quindi 26,2 tu hai 27,4 di massimo
e quindi va benissimo
i magneti vengono vicino 8mm ma va bene così specie con un gap di 9mm e con le bobine che hai postato va benissimo
N.B le bobine le puoi fare grandi fino ad un diametro esterno di 24mm (sono più distanziate dei magneti in quanto sono meno) ma non so se conviene
comunque consiglio di fare un paio di statori con stessa femm ma una con bobine snella l'altro con bobine un poco più grasse
Modificato da qqcreafis - 09/12/2014, 20:04:59
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 09/12/2014 20:18:02
|
ipotesi
Immagine Allegata: ipotesi.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
bennygoll
| Inviato il: 09/12/2014 20:34:30
|
Ti ringrazio che mi hai messo anche i valori x 40 poli che preferirei perché non ci sono decimi,ricapitolando per quanto riguarda le bobine la tua tabella porta 24mm quindi con foro 9mm spessore 8mm è cosi?
---------------
Benny
|
| | |
qqcreafis
| Inviato il: 09/12/2014 20:47:32
|
sono solo i valori massimi io non supererei i 0,5 0,6 quindi 0,9+0,5+0,5=1,9Cm =19mm
oppure 0,9+0,6+0,6=2,1cm=21mm
comunque fai due statori e usa quello migliore
io comunque consiglio 44 magneti distanti 1,8cm
comunque va bene anche 40 e li metti a 1,9 di passo quindi diametro 24,20cm +1cm=25,20 tu hai dischi da 27,4 un margine libero di 1,1cm per parte
comunque esci con 6 fili e poi ci fai la cosa migliore secondo le situazioni
Modificato da qqcreafis - 09/12/2014, 21:59:31
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
bennygoll
| Inviato il: 10/12/2014 08:11:53
|
Grazie qqcreafis ho chiesto a righetz di allegarmi il progetto in cad in modo tale che io lo stampi dimensioni 1:1 e con dei punteruoli batto il segno del centro delle bobine e dei magneti.
A questo punto posso usare anche la configurazione 44 poli.
Non ho ben capito come dovrò effettuare il collegamento delle bobine che chiederò più avanti.
---------------
Benny
|
| | |
righetz
| Inviato il: 10/12/2014 20:42:38
|

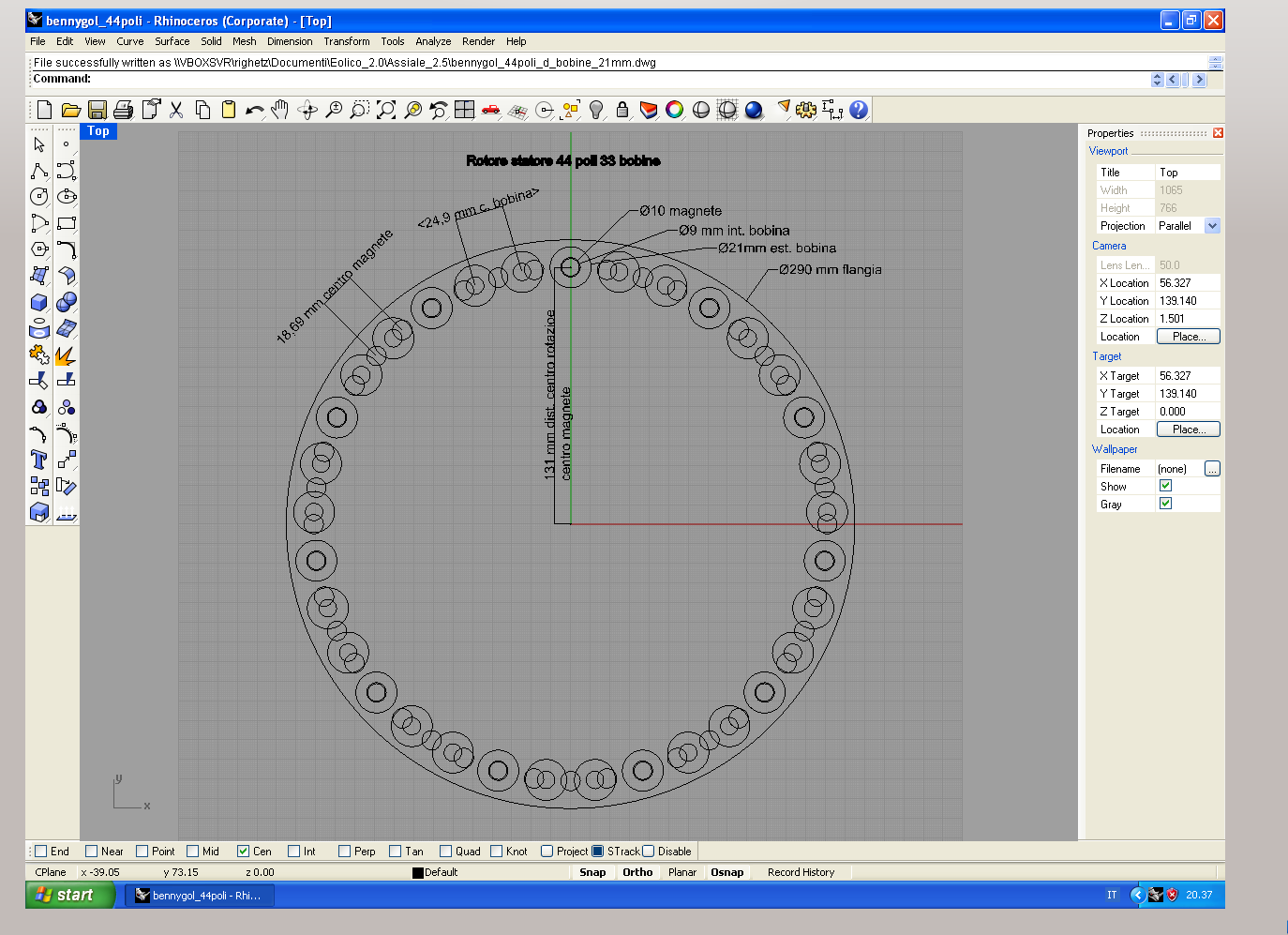

disegni con quote 44 poli 33 bobine diametro esterno d:21 mm magneti a passo 18,69 mm passo centro bobine 24,9 mm.
Come flangia ho sempre preso come riferimento d:290 mm
immagine con dwg allegato, fatto in fretta.
Immagine Allegata: Bennygol3.png
---------------
