Collegamenti 3 motori 12v con microswitch
FinePagina

lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2952

Stato:



Inviato il: 09/09/2019 11:32:26

CITAZIONE (lupocattivo, 09/09/2019 10:17:26 ) Discussione.php?215793&1#MSG15



...Logica Circuitale....



Non so se ho ben analizzato tutte le possibili configurazioni degli switch, ma per il momento mi sembra che una volta assemblato il circuito alimentando verde POSITIVO e nero NEGATIVO il sistema proceda nel senso di APERTURA e pssa essere interrotto in qualsiasi momento quindi garantisca (spero) un posizionamento anche intermedio.

Alimentando nero POSITIVO e rosso NEGATIVO il sistema riprende senza problemi da dove e' stato arrestato e procede nel verso CHIUSURA.
Ho cercato di simulare varie posizioni di partenza o arresto e mi sembra che fili liscio, comunque chiedo un vostro aiuto per il... "DEBUGGING".



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2952

Stato:



Inviato il: 09/09/2019 18:10:56

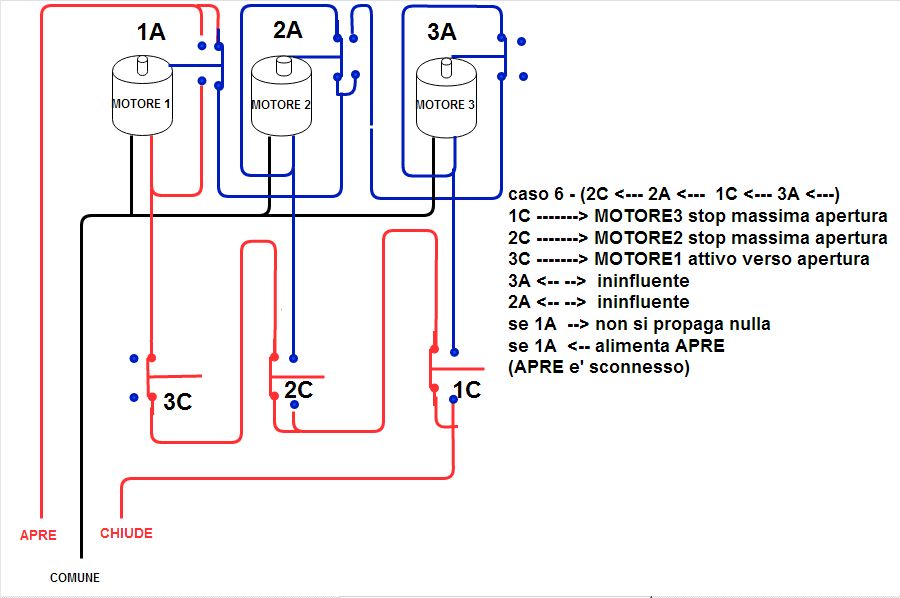

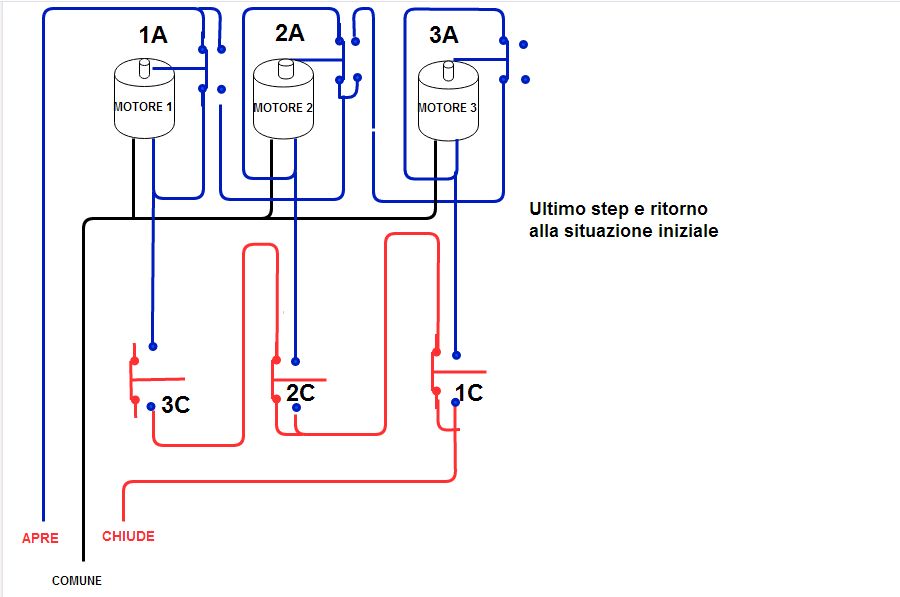

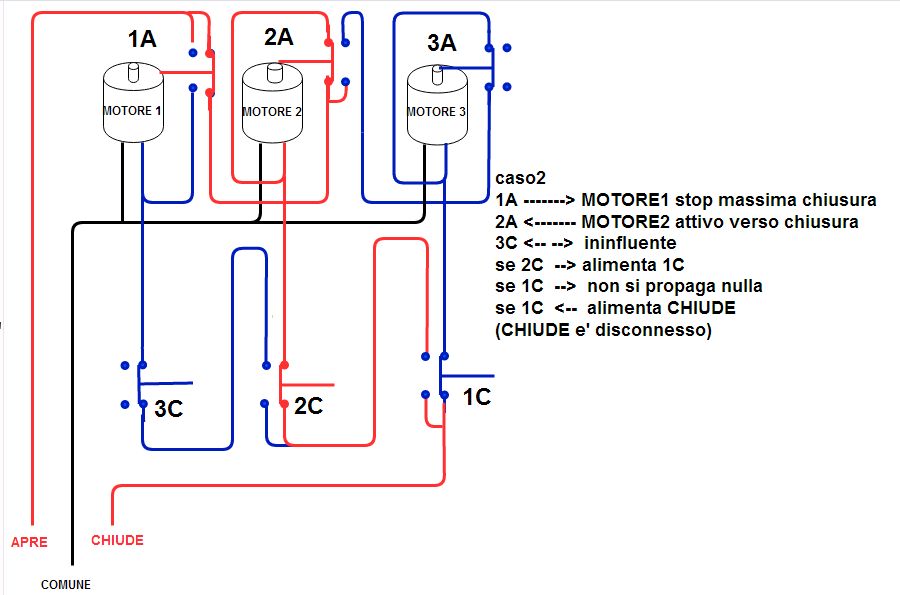

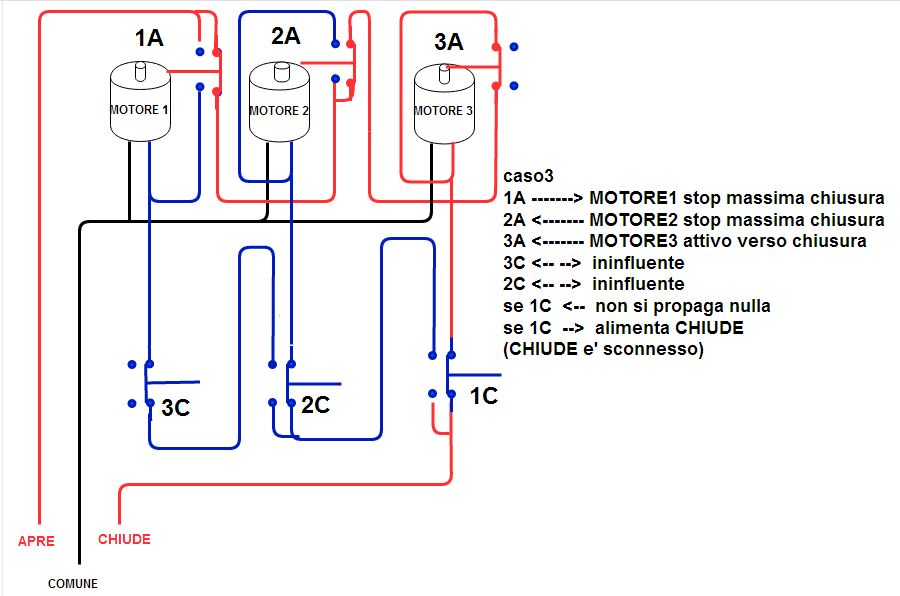

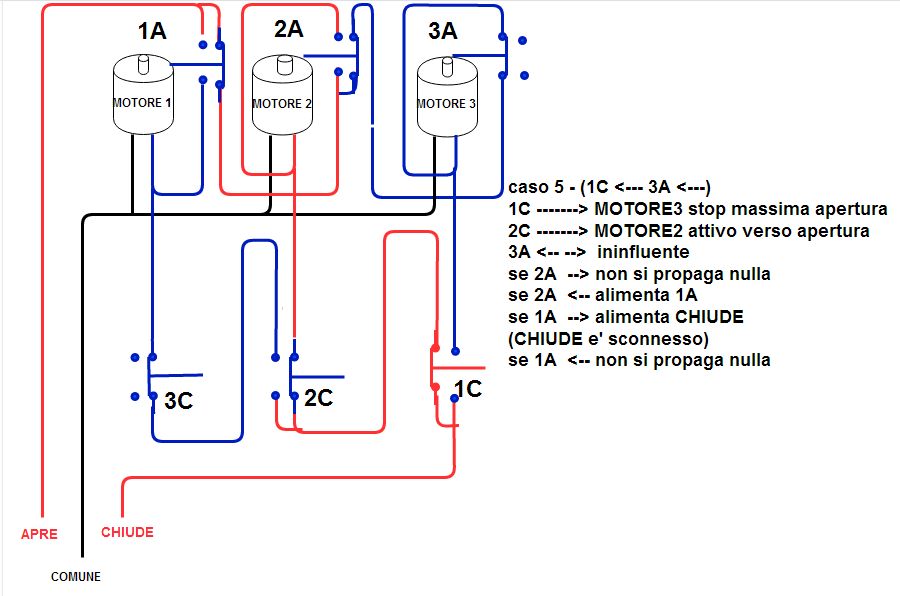

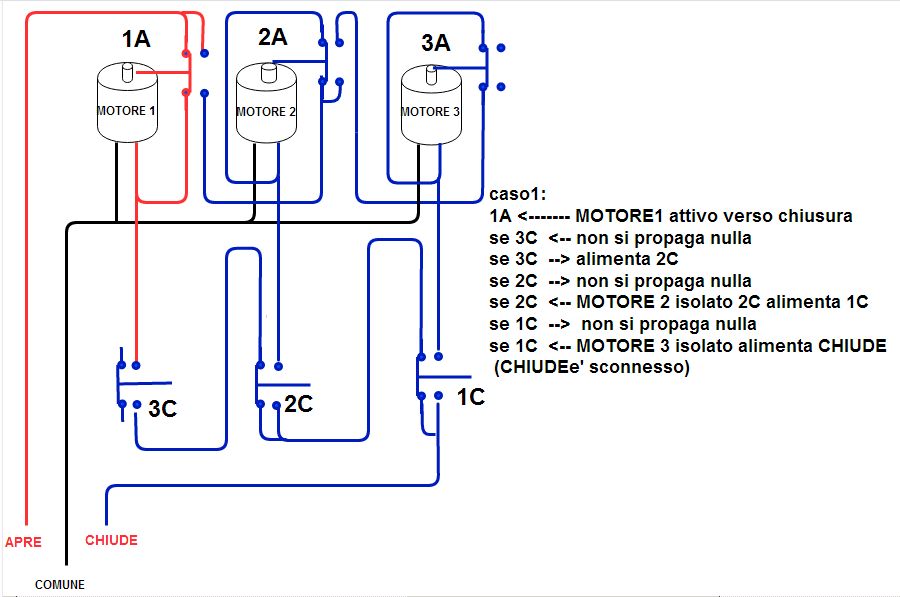

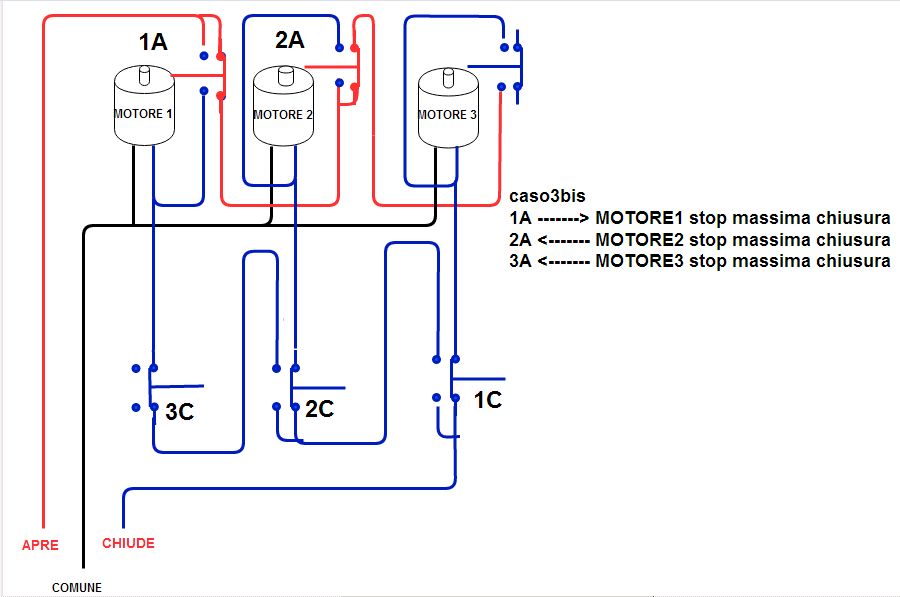

Di seguito vi posto una serie di "slides" che spero siano di aiuto per l'analisi circuitale. Il software per disegnare mi ha fatto un poco penare, ma spero apprezzerete lo sforzo.
In ogni "slide" dovrei aver messo lo stato corretto degli switch in modo da poter seguire la continuita' circuitale attuata dagli stessi. Siccome non possiedo ne' cristalli magici ne' bobine cattura-energia il vostro aiuto mi sara' prezioso.

NOTA: Ho trovato un bug... Ho fatto casino con apertura e chiusura, ma forse basta invertirle e tutto va aposto come logica.

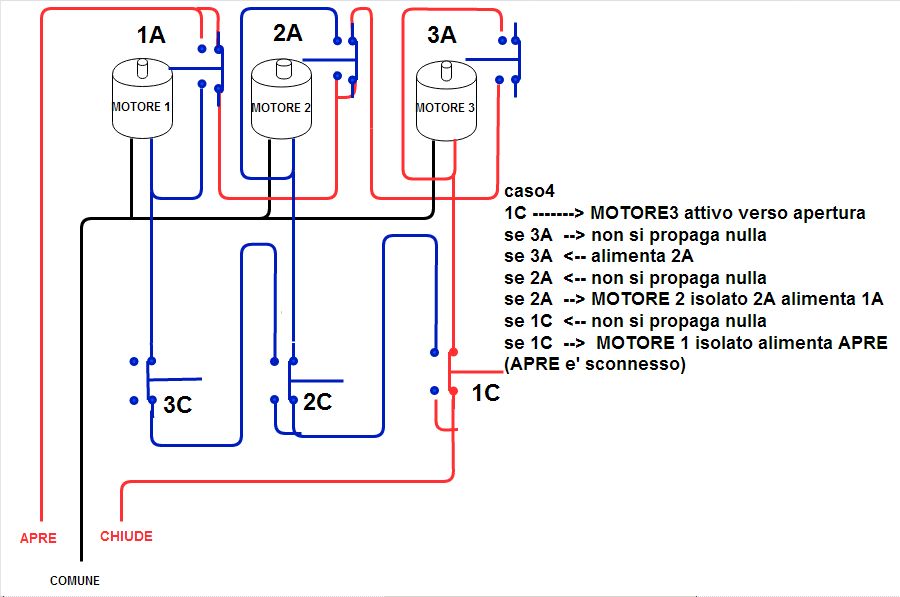

http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-01.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-02.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-03.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-03bis.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-04.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-05.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-06.jpg


http://www.energialternativa.info/public/newforum/ForumEA/U/CASO-06bis.jpg



Modificato da lupocattivo - 09/09/2019, 18:14:10


eolo1234
KiloWatt


Gruppo:Utente
Messaggi:253

Stato:



Inviato il: 10/09/2019 22:19:58

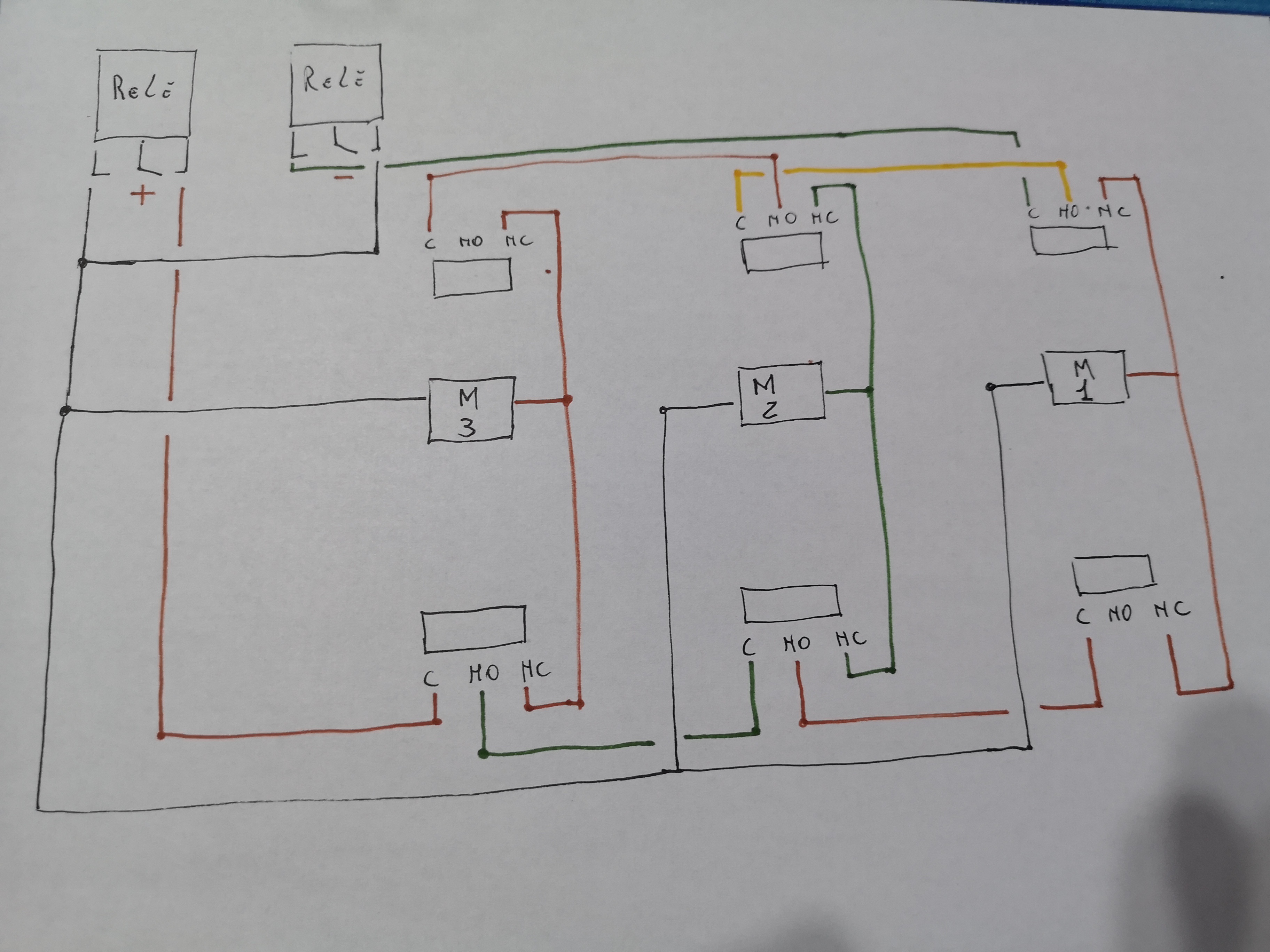

Non ho resistito ho cominciato a collegare i motori ora funziona
eccitando i relè parte prima 1 2 3 riportando a riposo 3 2 1
Spero che il mio schema si capisca ho usato e adattato il tuo Lupocattivo e per questo ti ringrazio e ringrazio tutti i partecipanti che hanno contribuito
I 2 rele vanno eccitati contemporaneamente i motori andranno collegati in base alla rotazione verso i microswitch così come schema dovranno andare verso i microswitch in basso in posizione di riposo
Se avete migliorie o domande chiedete pure

GRAZIE



Immagine Allegata: 15681460968495159243066082624068.jpg

ForumEA/U/15681460968495159243066082624068.jpg



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2952

Stato:



Inviato il: 11/09/2019 05:59:42

CITAZIONE (eolo1234, 10/09/2019 22:19:58 ) Discussione.php?215793&2#MSG19



Non ho resistito ho cominciato a collegare i motori ora funziona....





Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19096

Stato:



Inviato il: 11/09/2019 10:37:12



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
W il cippatino
