| troccola
| Inviato il: 10/10/2008,20:28
|
Anche io mi sono messo all'opera per costruire un recuperatore di calore, solo che ho utilizzato n°8 tubi di rame in verticale attorno alla canna fumaria in inox, il sistema funzionerà a circolazione naturale per riscaldare un puffer da 500 litri sul tetto.
Secondo voi funzionerà ???
Riccardo11 complimenti per il tuo scambiatore.
Ciao,
| | | | biomassoso
| Inviato il: 10/10/2008,23:08
|
CITAZIONE (troccola @ 10/10/2008, 21:28) Secondo voi funzionerà ?? Temo che ci recupererai ben poco perchè lo scambio termico è minimo sia per il numero di tubi sia per il fatto che questo scambiatore, se ho ben capito, è all'esterno e non all'interno della canna fumaria.....
| | | | sun_son
| Inviato il: 10/10/2008,23:40
|

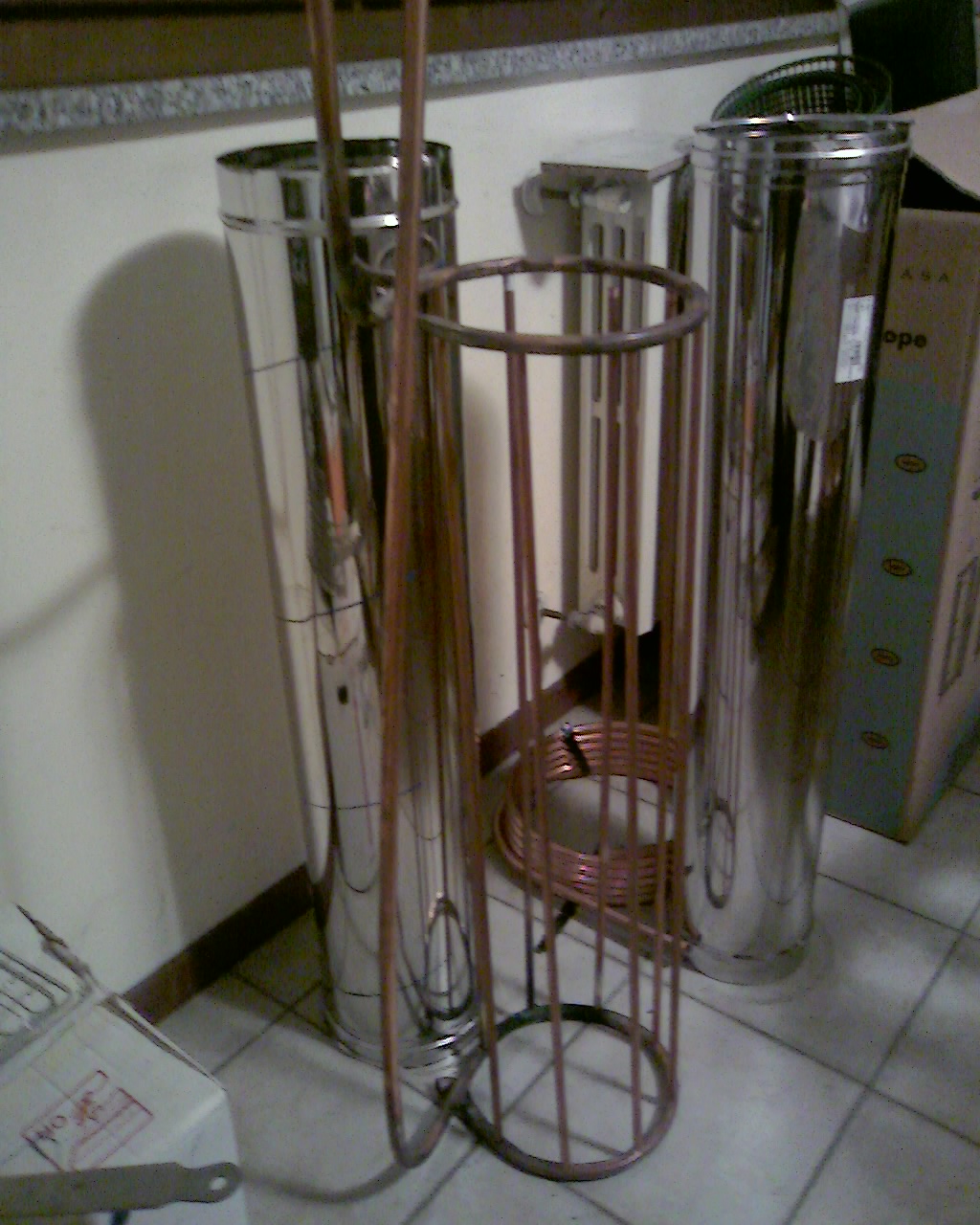

CITAZIONE (troccola @ 10/10/2008, 21:28) Anche io mi sono messo all'opera per costruire un recuperatore di calore, solo che ho utilizzato n°8 tubi di rame in verticale attorno alla canna fumaria in inox, il sistema funzionerà a circolazione naturale per riscaldare un puffer da 500 litri sul tetto.
Secondo voi funzionerà ???
Riccardo11 complimenti per il tuo scambiatore.
(IMG)
Ciao,
Il mio consiglio è quello di fare una spirare fitta (e alta) intorno alla tua canna fumaria..... mettere poi successivamente un isolante termico tipo lana di roccia all'esterno in modo da intrappolare in questa intercapedine di "spirale di rame" il calore.... 500lt sono tanti tanti...
AL solito se funge dipende da molti fattori ...la temperatura della canna..dal tempo in cui è calda...... dalla distanza dalla "caldaia" dalla potenza della caldaia etc...
Ad occhio per 500 litri sembra uno scambiatore sottodimensionato..... però se la tua canna è sempre calda.....il tempo aiuta..in ogni caso recuperi qualcosa se il tuo boiler è scaldato anche con altro....
:-)
ciao
facci sapere
sun_son
| | | | wroclaw
| Inviato il: 11/10/2008,18:07
|
hai fatto un ottimo lavoro, ma se la metti all'esterno della canna, recupererai mooooolto poco. Lo avevo fatto anche io, ma il recupero era minimo. Certo 500 litri....... Io con il mio recuperatore porto una 15a di elementi a 60 gradi, ma l'acqua da scaldare è pochi litri in confronto al tuo tank .
Facci sapere
CITAZIONE (Riccardo 11 @ 10/10/2008, 10:53) CITAZIONE (NonSoloBolleDiAcqua @ 10/10/2008, 10:33) Riccardo complimenti,
ho una domanda da farti, nella foto della centralina..vedo dei tubi bianchi...e il rame? ma cosa sono?
Ciao
Bolle
PS:Sono un ignorantissimo del settore.
X realizzare l'impianto non ho usato i tubi di rame ma quelli a strato multiplo compreso l'alluminio, si risparmia moltissimo credo la metà.
PS siamo in due ;-)
(IMG)
ma questi tubi, sono certificati fino a quali temperature?
| | | | biomassoso
| Inviato il: 11/10/2008,19:13
|
CITAZIONE (wroclaw @ 11/10/2008, 19:07) ma questi tubi, sono certificati fino a quali temperature? Siccome non è che si debba far vapore son più che sufficenti per le temperature in gioco, forse perfino esagerato per l'uso
richiesto e se non si devono fare piegature complicate in pre-montaggio...
Al link c'è la tabella temperature:
http://www.rbm.eu/it/it/cap14_00.html
| | | | wroclaw
| Inviato il: 11/10/2008,19:34
|
lo chiedevo, poichè io al mio recuperatore faccio partire la pompa di ricircolo a 70-80 gradi e passa acqua anche a 90 gradi: Queste le caratteristiche:
49 anni alla temperatura operativa (Toper)* di 60 °C, 1 anno alla temperatura massima (Tmax) di 80 °C e 100 ore alla temperatura di malfunzionamento (T mal) di 95 °C.
IO preferisco il caro vecchio eterno RAME ,
| | | | troccola
| Inviato il: 11/10/2008,21:44
|
Grazie a tutti delle risposte,
CITAZIONE Il mio consiglio è quello di fare una spirare fitta (e alta) intorno alla tua canna fumaria..... mettere poi successivamente un isolante termico tipo lana di roccia all'esterno in modo da intrappolare in questa intercapedine di "spirale di rame" il calore.... 500lt sono tanti tanti... Lo scambiatore è composto da n°8 tubi D10 verticali lunghi 1m ho fatto cosìper sfruttare la circolazione naturale, in primavera monterò sul tetto anche n°4 o 6mq di pannelli piani.
Adesso sto cercando di saldare i tubi di rame alla canna in inox, con l'argetto ci sono riuscito ma le bacchette costano un botto!
Ciao,
CITAZIONE IO preferisco il caro vecchio eterno RAME Se i tubi sono posati sotto il pavimento sono daccordo, ma se sono sostituibili facilmente vanno bene.
Ciao,
| | | | sun_son
| Inviato il: 13/10/2008,01:37
|
ragazzi attenzione al tubo multistrato..... almento per i tratti iniziali (vicino agli scambiatori) usate il rame.....sia sopra che sotto il pavimento.... ciao sun_son
[QUOTE=troccola,11/10/2008, 22:44] Grazie a tutti delle risposte,
[QUOTE]
Adesso sto cercando di saldare i tubi di rame alla canna in inox, con l'argetto ci sono riuscito ma le bacchette costano un botto!
Ciao,
[QUOTE]
basta che lo poni a contatto con la canna inox...magari ce lo leghi con del filo e lo tiri bene..... semmai usa un altro materiale tipo lamiera.... alluminio etc. che farai toccarre sull'esterno della canna (ttra gli spazi vuoti tra i tubi verticali di rame ) e lo porti a contatto sul lato esterno dei tubi di rame.... Puoi anche provare a mettere delle spugnette di acciaio ...quelle che servono a lavare le pentole e a mettere tutto a sanwdwitch isolando all'esterno il tutto... Migliori l'efficienza di scambio.... ciao sun_son PS: certo penso sia sempre sottodimenzionato per i tuoi 500lt ma sicuramente puoi migilirare lo scambio termico..
| | | | Riccardo 11
| Inviato il: 13/10/2008,09:29
|
Io ho messo questo tubo dopo aver chiesto a vari idraulici e tutti concordi a questo nuovo tipo di materiale speriamo bene...... X il tratto iniziale cioè circa tre metri ho messo il tubo di rame anche xchè è facile da sagomare ma avendo i fan coil e viaggiando con una temperatura di 55 gradi sto tranquillo al- da quello che mi hanno detto.... I tubi sono tutti coibentati e spero vivamente che durino anche xchè i lavori di ristrutturazione l'ho fatti ora e al- x 2 generazioni rimarranno tali ;-))))
---------------
| | | | sun_son
| Inviato il: 13/10/2008,22:01
|
Il multistrato si usa per gli impianti delle caldaie le quali hanno diversi sistemi di protezione..e hanno temperature impostabili abbastanza accurate .Il tuo termocamino e il tuo sistema.....è senza controllo relativamente alla temperatura..... se abbondi con la legna ..... il tratto iniziale puo' salirti in temperatura in modo notevole.....ovviamente puoi trovarti il tubo di multistrato un po' deforme se arriva una scaldatina........... mentre con il rame questo non accade.... Comunque tutto dipende dal tuo impianto.....(consiglio) magari sui tubi di rame .... non risparmiare....(anche se il multistrato puoi sostituirlo dopo..... le prove) Stavo inoltre pensando ...che potresti usare i termostati a filo .... hanno un bulbo di rame e un filo di rame.....e in testa un termostato regolabile... Il filo puoi inserirlo nello scambiatore in modo da avere un sensore della temperatura dell'acqua all'interno dello scambitore (e quindi nel termocamino) mentre il termostato regolabile fuori.... Mi permetto di dirti questo xè a fuoco acceso (molto probabilmente la temperatura dell'acqua all'interno dello scambiatore sarà notevolmente diversa [a pompa spenta] dalla temperatura fuori dello scambiatore dove vorresti mettere il termostato [quello non a filo] ....). E quando si attiva la pompa ..... ti fluisce quest'acqua nel circuito ....ed impiega un po' per raffreddarsi....
ciao sun_son
PS: il tratto iniziale puo' raggiungerti tranquillamente i 90°C.....
oppure devi impostare una temperatura dei termosifosi bassa....... Ripeto ....tutto dipende dal tuo impianto......
| | | | Riccardo 11
| Inviato il: 14/10/2008,07:10
|
CITAZIONE (sun_son @ 13/10/2008, 23:01) Il multistrato si usa per gli impianti delle caldaie le quali hanno diversi sistemi di protezione..e hanno temperature impostabili abbastanza accurate .Il tuo termocamino e il tuo sistema.....è senza controllo relativamente alla temperatura..... se abbondi con la legna ..... il tratto iniziale puo' salirti in temperatura in modo notevole.....ovviamente puoi trovarti il tubo di multistrato un po' deforme se arriva una scaldatina........... mentre con il rame questo non accade.... Comunque tutto dipende dal tuo impianto.....(consiglio) magari sui tubi di rame .... non risparmiare....(anche se il multistrato puoi sostituirlo dopo..... le prove) Stavo inoltre pensando ...che potresti usare i termostati a filo .... hanno un bulbo di rame e un filo di rame.....e in testa un termostato regolabile... Il filo puoi inserirlo nello scambiatore in modo da avere un sensore della temperatura dell'acqua all'interno dello scambitore (e quindi nel termocamino) mentre il termostato regolabile fuori.... Mi permetto di dirti questo xè a fuoco acceso (molto probabilmente la temperatura dell'acqua all'interno dello scambiatore sarà notevolmente diversa [a pompa spenta] dalla temperatura fuori dello scambiatore dove vorresti mettere il termostato [quello non a filo] ....). E quando si attiva la pompa ..... ti fluisce quest'acqua nel circuito ....ed impiega un po' per raffreddarsi....
ciao sun_son
PS: il tratto iniziale puo' raggiungerti tranquillamente i 90°C.....
oppure devi impostare una temperatura dei termosifosi bassa....... Ripeto ....tutto dipende dal tuo impianto...... Sun_son puoi permetterti eccome ogni tuo consiglio al- x me è sempre buono accetto.... credo che quella del termostato a filo sia una bella idea e anche facile da realizzare. Per quanto riguarda i tubi starò attento ma credo e spero che una volta che l'acqua arrivi ai tubi in questione dopo aver fatto un tratto di 5 metri e con i termostati regolati un po + bassi farò delle prove di partenza eliminerò il problema.... sto lavorando sullo sfiato aria e sono indeciso se mettere la valvolina interna composta da una vite filettata da 5mm in una zona dove il fuoco non la "colpisca" direttamente, così ogni tanto la apro ed elimino l'eventuale aria depositata nello scambiatore e credo che monterò anche quel famoso tubicino con la valvola aria. Grazie x questi preziosi consigli a presto riccardo
---------------
| | | | | | | wroclaw
| Inviato il: 22/10/2008,18:14
|
non può non funzionare con tutto l'impegno profuso.... facci sempre sapere le novità e in bocca al lupo
| | | | Libero51
| Inviato il: 22/10/2008,23:01
|
Coraggio e . . . prudenza . . . nclllbln
Ciao
---------------
| | | | sun_son
| Inviato il: 22/10/2008,23:15
|
consiglio???? accendi poca legna e sacchetta di sabbia ( o terra ) e relativa pala a portata di mano......la sacra terra....funge sempre... :-) poi puoi aumentare la legna (o il fuoco ) con calma.....
concordo con le due colonne.... che si sono espresse prima di me..... ciao sun_son
| |
| | |
|
