Un altra domanda da porvi.per ora le bobine le tengo legate con fascette di plastica ma fanno spessore quindi vorrei legarle con qualche nastro adesivo. .. posso usare nastro isolante o quando farò la colata nella resina si stacca?

potresti legarle con il filo interdentale.(quello che si usa per i denti)

Mi sono procurato il filo cerato quello che attaccano gli avvolgimenti sperando che la resina non da fastidio

Comunque farò una prova simulando la colata in modo da vedere come reagiscono i materiali
Sapete dirmi quale materiale non lega con la resina epossidica?

CITAZIONE (donato, 26/04/2016 13:36:49 )

Ok grazie allora aggiudicato la cera stasera ho iniziato adabbozzare una sagoma dei dischi portamagneti
Il diametro interno dei magneti è165mm
Ilcentro è205mm
E ildiametro esterno245mm.
Nel punto piu vicino tra i magneti ho23mm mentre la parte piu larga misura 42mm...appena la finisco posto una foto

Una domanda semplice semplice: ma da quanti Watt è il generatore che stai realizzando ?

Voglio dire, hai fatto qualche conto o va bene ciò che uscirà ?

Elix

No non ho fatto conti a dire il vero..non saprei nemmeno come fare per calcolare la potenza di questo generatore sapreste dirmelo voi cosa uscira?

E che formule si usano

Io penso che per prima cosa dovresti sapere le dimensioni del mozzo cuscinetto per poi poter calcolare i fori nei dischi, sia dei porta magneti che dello statore.
vuoi fare una turbina orizzontale o verticale?

Quelle misure le posso variare come piu mi è comodo dato che ho a disposizione tornio e vari cuscinetti. La misura obbligata è quello della dimensione delle bobbine e di conseguenza dello statore..
Quindi io in base allo statore costruisco il rotore

Per prima voglio iniziare con quella orizzontale. . Poi si vedrà se mi dedicherò anche a una verticale

CITAZIONE

La misura l ho presa posizionando le bobine sulla sagoma e tra di loro ci sono al massimo 2mm cmq appena sarà pronta la sagoma metterò le foto e vedrai

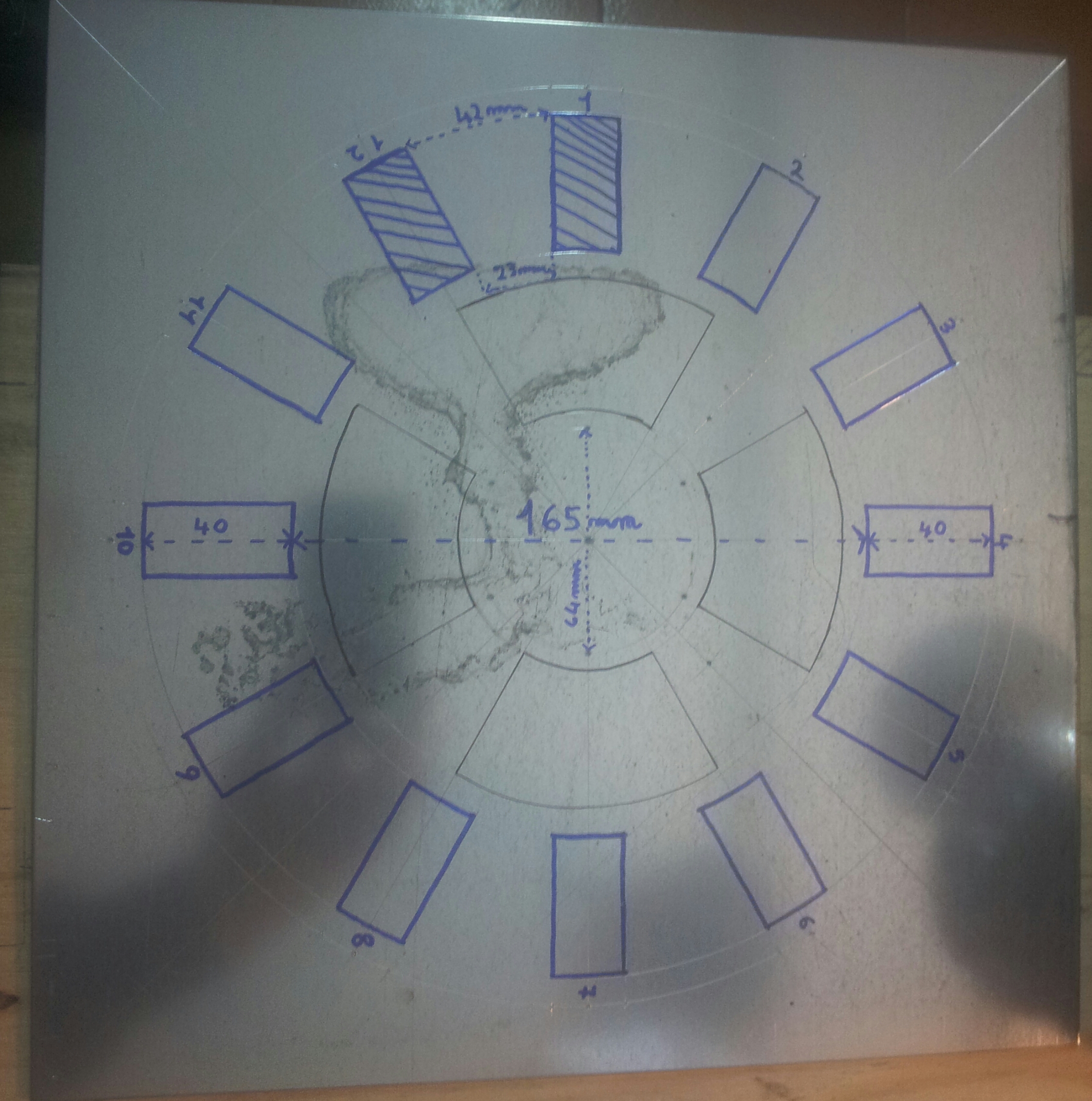

Questa è una bozza del disco portamagneti che una volta prese tutte le misure sarà fatto con p
Piastra in ferro da1cm.
Secondo voi posso alleggerire
i dischi il piu possibile togliendo gli spicchi disegnati in nero? Posso praticare fori da 15/20mm tra un magnete e l'altro?
Un altra cosa che mi chiedo quanto è importante alleggerire i dischi. ..
Se son leggeri dovrebbero iniziare a girar con minor vento
Se son pesanti ci mettono un po di tempo in piu per avviarsi ma comunque ci mette anche di piu per fermarsi. ... quale soluzione sceglire?

Immagine Allegata: 20160427_073322-1.jpg
