Vediamo se va

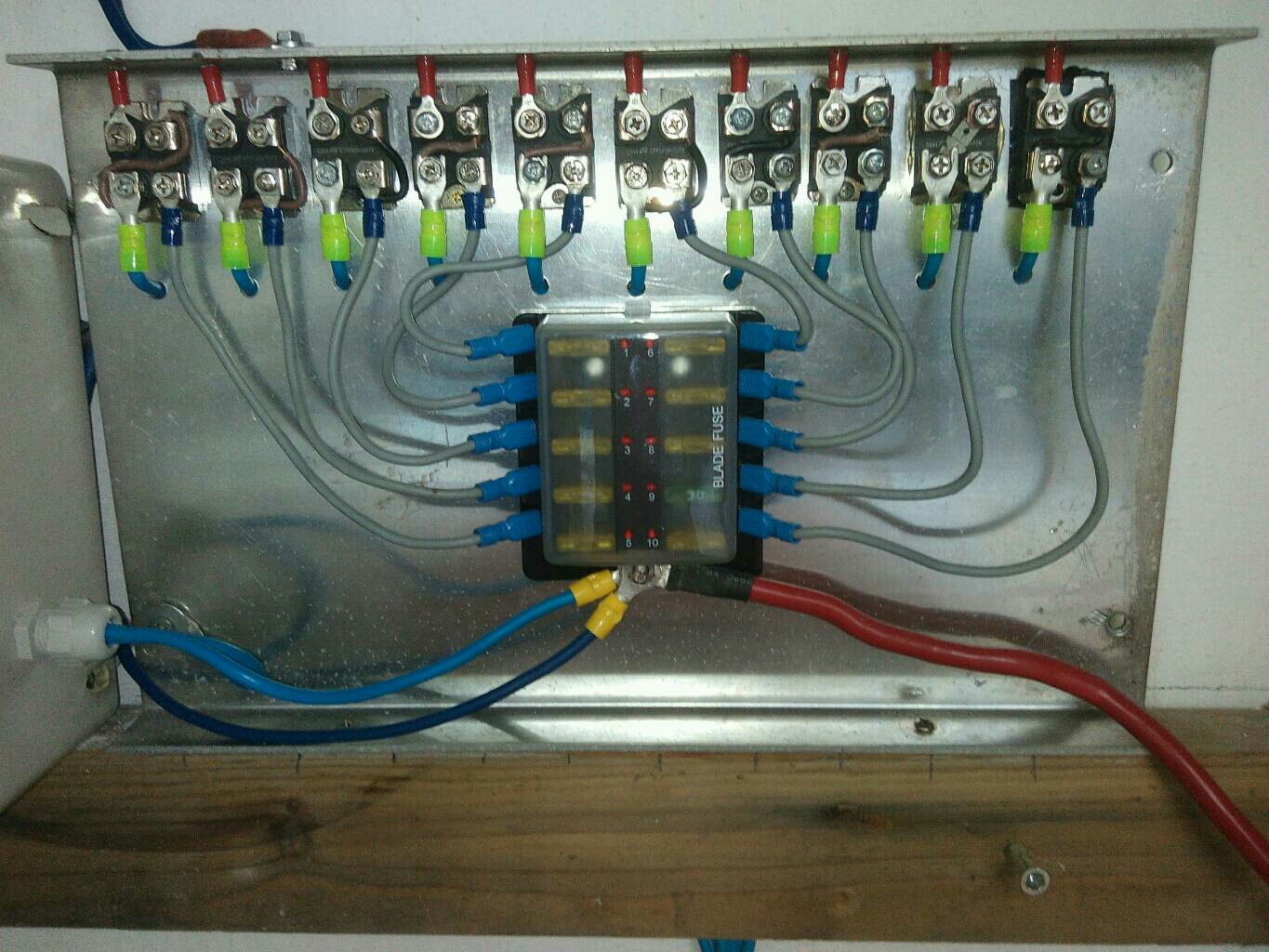

Immagine Allegata: diodi.jpg


CITAZIONE (inventoreinerba, 18/07/2016 18:48:01 )

I diodi determinano una caduta di tensione da 0,5V a circa 1V in base al tipo di diodo. Se si mette la batteria sacrificale, il regolatore regola la carica in base alla tensione letta su tale batteria e le altre dietro i diodi saranno ad una tensione minore pari alla caduta di tensione, i due diodi contrapposti hanno la funzione di far leggere al regolatore una tensione pari a quella delle batterie dietro il diodi.
Questa è la spiegazione che a suo tempo ho ricevuto in MP dall'autore della discussione. Ed è' scritto nelle ultime pagine del link da me postato.

Se il regolatore non ha la soglia di fine carica modificabile, i due diodi contrapposti sono necessari, viceversa si possono omettere.

Però, anche se la soglia di fine carica non è modificabile, si può ingannare il regolatore e fargli leggere una tensione più bassa del reale, mi fu suggerito da elettro, mi consigliò di aggiungere una resistenza variabile in serie al sensore di temperatura, in questo modo si falsa le lettura della temperatura ambiente e di conseguenza si agisce sulla tensione di fine carica.

Spero che possa essere utile, comunque dopo molti mesi di sperimentazione e dopo la constatazione che per risparmiare qualche euro bisognava pagare il pegno di stare ad ogni istante a controllare, modificare... le batterie, ho deciso di togliere i diodi, mettere delle batterie tutte uguali comprate da bricoman e sono ormai 4 anni che mi sono scordato dell'impiantino.

Per la cronaca, non è l'impianto grosso a cui mi riferisco nella discussione dello scambio di banco, ma uno più piccolo che ho a casa e che uso per alimentare direttamente a 12V, il router, il modem, una stampante, qualche lampadina..., credetemi non metto il cacciavite da quasi 4 anni.

L'impianto a 12V è quello descritto qui: LINK

Strana faccenda..ho fatto delle prove..
Ho collegato ad una batteria il magnt in serie una lampada da 55w per vedere con l'ausilio di un tester che succedeva .
Dunque 13.10v batt. Usata
Con magnt chiudo SENZA carico la tensione non cambia ai capi.
Con carico in uso ai morsetti batt 11,9 volt invece piazzando i puntali sui poli lampada 11,5v.
Mezzo volt secco di calo quindi,e' davvero tanto.
Però io sono peggio di San Tommaso quindi ho eliminato il magnetotermico (da 16a)e rimesso il carico direttamente ai poli dei + e -.
Ebbene,il risultato NON cambia 11,9 ai morsetti batt e 11,5 alla lampada a voler proprio essere pignoli 11,6.
Quindi o la caduta di tensione non c'e' o e' irrilevante o il carico era troppo leggero anche se 55w proprio leggero leggero non e'.
Mi sta sfuggendo qualcosa? Grazie

CITAZIONE (calcola, 18/07/2016 19:45:00 )

Ho fatto un po di pastrocchi con i riporto scusate

Eccomi... eccomi...


CITAZIONE

vinmare posso assicurarti che i magnetotermici hanno una caduta di tenzione, lo dico per certo perche li uso sul mio impianto, ovviamente la caduta di tenzione è proporzionata alla corrente che scorre nel magnetotermico quindi se bassa sara' irrilevante , ma ti assicuro che con una corrente di una ventina di ampere che scorre nel magnetotermico avrai circa 0.5 0.6v di caduta di tenzione, ora se ne usi uno su ogni batteria ovviamente la corrente fornita da ogni batteria dovrebbe essere bassa quindi probabilmente anche la caduta che avrai sara' bassissima ma prova a metterne uno tra inverter e banco batterie e a far assorbire all'inverter una trentina di ampere vedi poi come la misuri bene..... per la prova della lampadina che hai fatto probabilmente hai usato un cavo molto fino tipo da 1mm e la caduta che misuravi era quella del cavo stesso se vuoi rifai la prova usando un cavo da 6mm e magari 2 lampadine in paralllelo cosi' ti togli subito il dubbio

CITAZIONE

Quante tenzioni... ma sei sicuro sicuro ???

io si ne sono sicuro quanto sono sicuro che continuero' ad usare z invece di s tu se hai dubbi prova sperimenta poi mi dici se è cosi'

ha ho riletto sopra che hai dato una bella spiegazione all'amico vinmare probabilmente scrivevamo assieme e infatti è come dici con basse correnti la caduta è irrilevante si sente solo se si ha un certo assorbimento

Non te la prendere, io sono fatto così... rompo le scatole a tutti !!!

Però sono sincero quanto sto per scrivere: alcuni errori che mi hanno segnalato mi hanno fatto così vergognare che non me li sono + dimenticati e ora, faccio qualche errore in meno !

So che sei un tipo in gamba, hai tutta la mia stima, anche con la z !

Elix

a io nn me la prendo è che la ddp sono piu' abituato a misurarla che ha scriverla hihihihi anzi ti diro' di piu' mi avranno tipreso in almeno 3 forum per sta z ma io nn mollo

comunque tornando al discorso dei magnetotermici sono utili perche consentono di isolare la singola batteria o come nel mio caso il singolo banco ma è difficile che stacchino in caso di una sola cella in cc se non ben dimensionati, se ne metti uno ogni batteria non metterli grossi ma max 10 ampere comunque esistono anche fusibili ripristinabili tipo quelli auto ne dovrei avere qualcuno in cantina forse sarebbero comodi anche quelli ma non ho mai provato ad usarli

Io ho installato portafusibili sezionatori per barra DIN, alla fine consumano quanto i magnetotermici e costano di più dei magnetotermici. L'unico vantaggio, scegliendo il giusto fusibile, è quello di poterli settare per il corretto amperaggio.
