Probabile che abbia commesso qualche errore o nella descrizione oppure anche un errore dovuto a varie modifiche ed adattamenti.
Per collegare il sensore anemometro basta scegliere anche altri piedini digitali liberi ad esempio il 9 e dichiararlo nel setup del codice e nelle variabili.

ecco dove sono arrivato. va bene fino ad ora? adesso dove collego il sensore?
il piedino libero sia della resistenza e sia del condensatore dove vanno collegati?

Immagine Allegata: PROVA CON KICAD.pdf


non e scaricabile l'allegato....

.... ho controllato il codice in effetti il pin 6 è assegnato sia per lcd che per il sensore.

basta semplicemente modificare la riga:

#define sensor 6

con la nuova riga

#define sensor 8

in questo modo il pin assegnato al sensore diventa il n° 8 e togliamo il doppione

spero che stavolta si vede il file

Ok ho preso il file e ho dovuto convertirlo in formato pdf con dei tool on-line.
Purtroppo il formato oxps non è compatibile con nessun programma in uso da me.

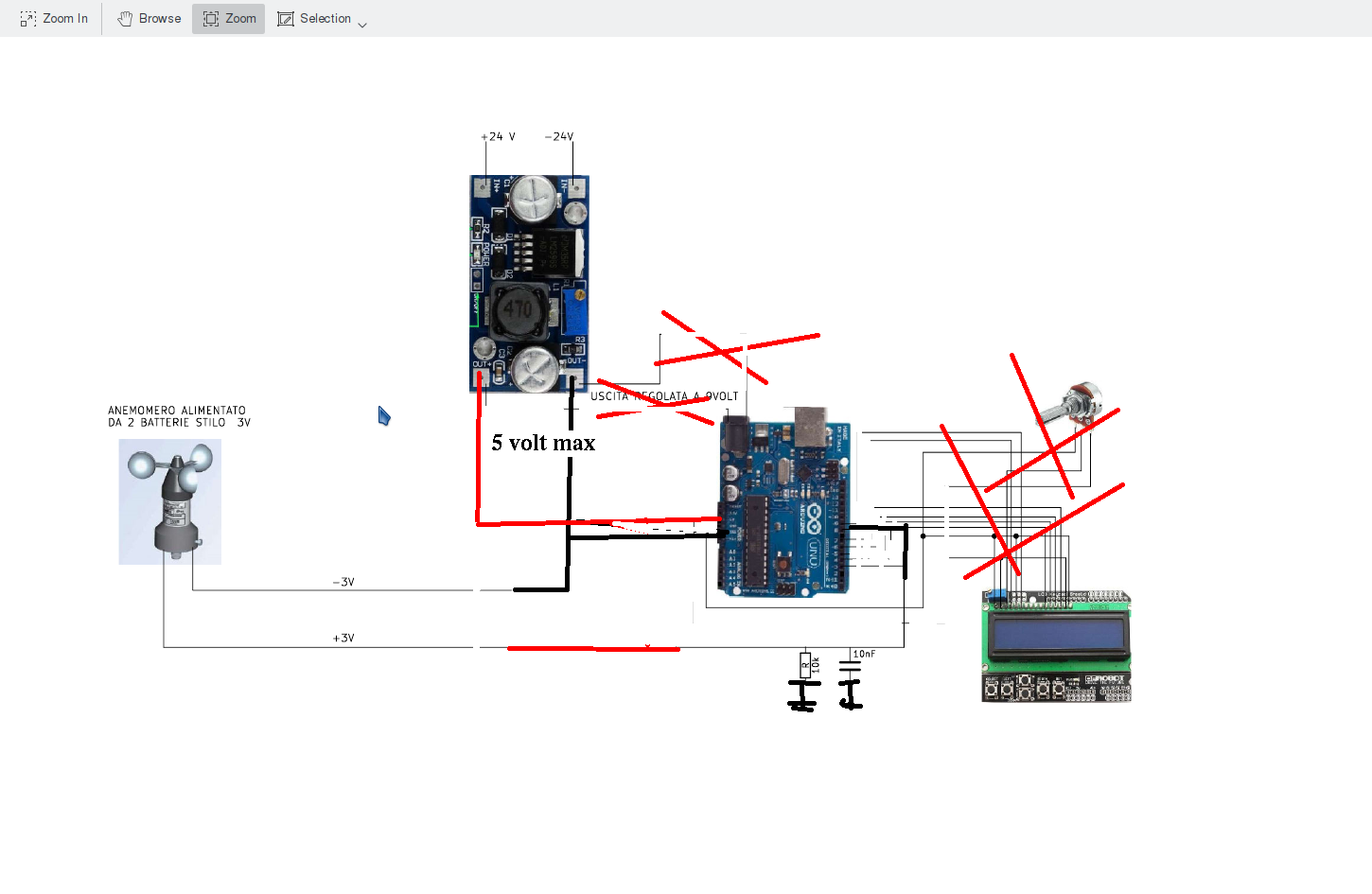

Ho modificato l'immagine con degli scarabocchi .

Molti collegamenti con quel tipo di display non servono in quanto è una schedina con la piedinatura maschio che si infila sopra la piedinatura femmina di arduino uno.

L'alimentazione si stabilizza a 5 volt e il negativo dei 5 volt va in comune con il negativo delle batterie che alimentano il sensore.

Il potenziometro non serve, è già incluso nella schedina.

Se hai già ordinato la schedina con il display, devi cercare le librerie della saintsmart dove ci sono i comandi per gestire la pulsantiera e pilotare la schedina con i piedini corretti.

ops non ne ho azzeccato uno... che figurccia

Prova ad immaginare quando mi capitò di collegare il mio primo arduino e tutto ok! Si si come no!
Una bella fumata

ho scaricato la libreria saintsmart e l'ho gia salvata nelle librerie dell programma arduino ide

i piedini della resistenza e del condensatore vanno messi sul pin gnd gia in uso con i negativi in comune?

CITAZIONE

allora forse sono gia stato fortunato che mi hai detto come fare.

si ma comunque non ho ancora collegato niente quindi meglio non cantar vittoria sto aspettando che arrivi la scheda lcd e poi svampo tutto

poi quando arriva la scheda vedo un po se son capace di collegarla ma prima di dar fuoco chiedo approvazione del forum

Prima di dar fuoco alle polveri facciamo funzionare il display con il suo programmino di esempio all'interno del file .zip che hai scaricato prima.

Poi passiamo a modificare il codice per la lettura del sensore anemometro con relativo test ruotandolo anche a mano. Arduino è molto più sesibile della centralina originale.

va bene nell' attesa cerco dí giocare un po con il programma che mi hai consigliatograzie

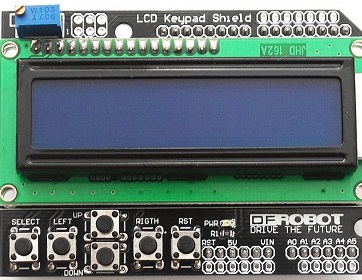

buongiorno ragazzi finalmente lo schermo lcd e arrivato e si tratta di questo in foto .
ed essendo plug e play una volta montato lo schermo su arduino non mi erano piu porte libere pero lo schermo porta dei fori su cui ho saldato dei piedini(credo ce si possa fare... correggetemi dove sbaglio ) ed ho iniziato a collegare il tutto come da schema postato da righetz

Immagine Allegata: lcd con pulsantiea.jpg

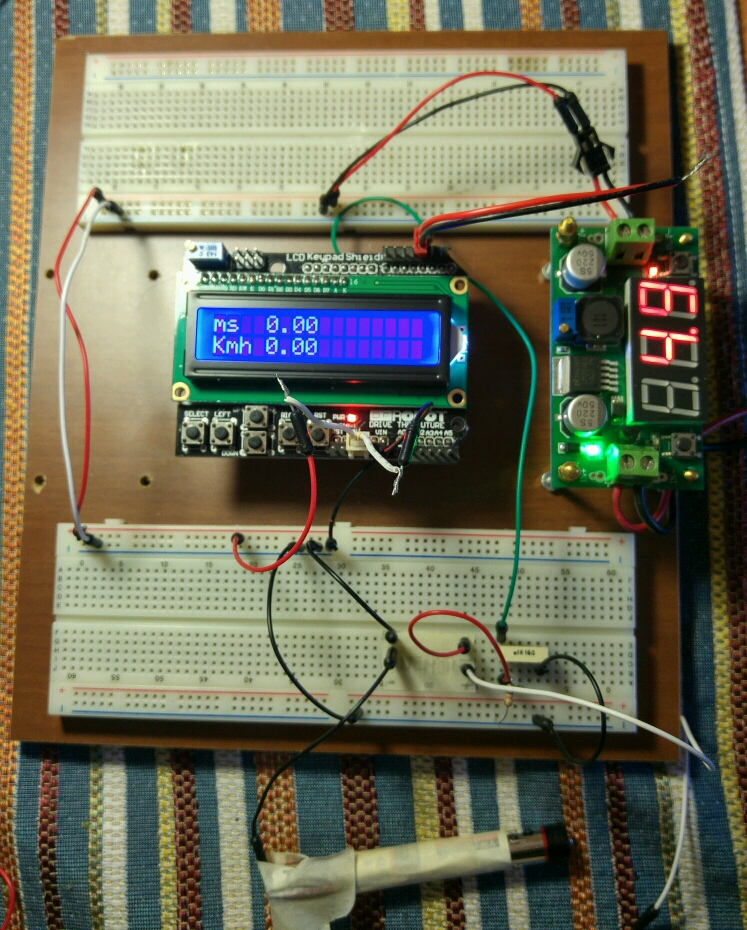

Ecco come ho collegato il tutto

Immagine Allegata: 20160925_103616_HDR_crop_747x930.jpg
