Avviare manualmente ventola di uno split di climatizzatore

VISUALIZZA L'ALBUM

Pag: (9)   1   [2]   3   4   5   6  ...>    (Ultimo Msg)


FinePagina

AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4374

Stato:



Inviato il: 30/04/2018 23:30:44

Si sicuramente quei tre fili sono di controllo infatti saranno dei fili molto sottili invece i tre fili più (generosi) sono i fili di alimentazione, se fossi io al tuo posto avrei già mandati corrente ma purtroppo io sono un po' frettoloso, io ti consiglierei di attendere qualche risposta da qualche nostro amico, nel frattempo domani sono con un mio cugino che è un tecnico professionista nel condizionamento e chiederò a lui qualche delucidazione.Faccine/Smileys_0203.gif



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4374

Stato:



Inviato il: 30/04/2018 23:34:36

Ho letto il tuo messaggio adesso stai tranquillo che se il tuo unico problema è far partire la ventola lo risolviamo.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 30/04/2018 23:39:57

Io ho provato a guardare in internet se trovavo video o altro che mi spiegava come si avvia una unità esterna con 4 fili + terra ... non ho trovato nulla.
Mi sono limitato a copiare il funzionamento dell' unico clima superstite per capire sia come si avvia e sia la logica di funzionamento.
quando ho capito il tutto mi sono fatto il mio quadretto elettrico e con poca roba gli ho rifatto la logica di funzionamento ... più protezione con fusibile sul compressore.



Immagine Allegata: Quadro alimentazione unità esterna.jpg

ForumEA/S/Quadro alimentazione unità esterna.jpg



---------------











ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 30/04/2018 23:47:43

Questo quadretto serve solo per l' avvio e lo spegnimento corretto del compressore.

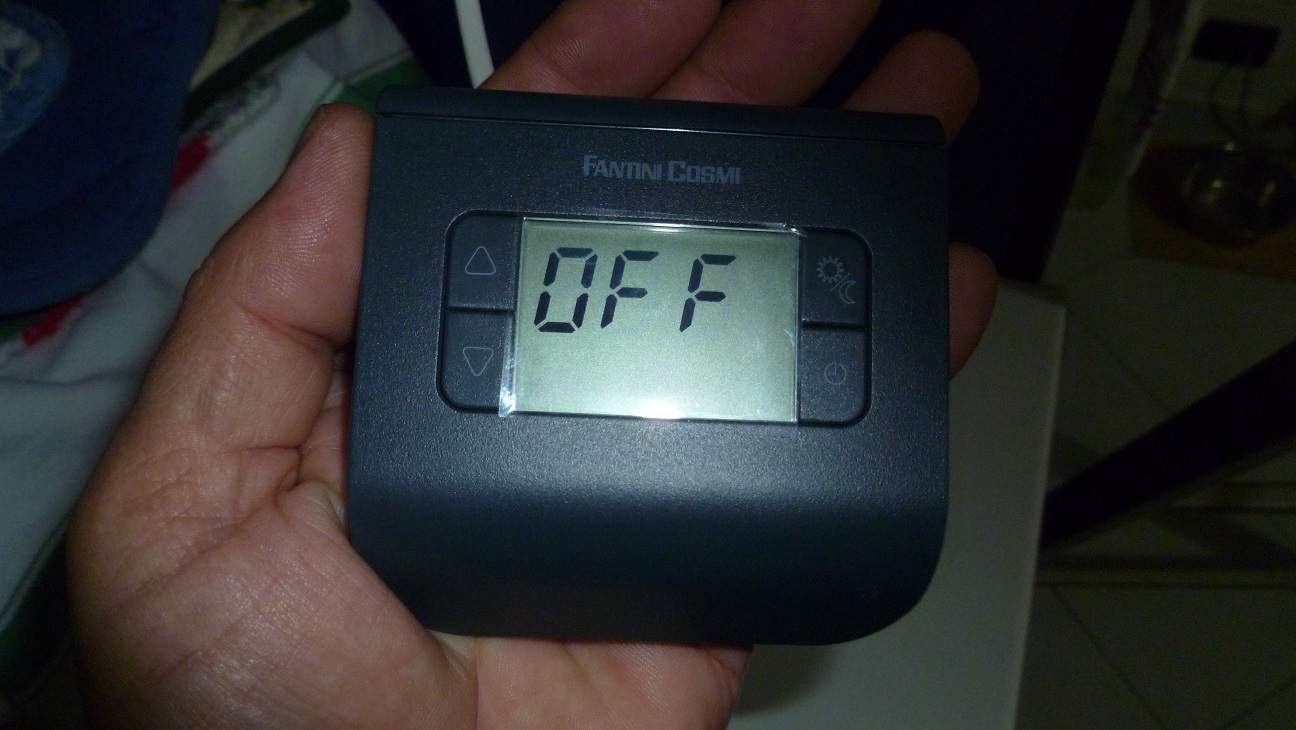

Il tutto, invece, è comandato da questo termostato ambientale.



Immagine Allegata: Termostato ambientale per clima.jpg

ForumEA/S/Termostato ambientale per clima.jpg



Modificato da ITA815 - 30/04/2018, 23:54:09


---------------











AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4374

Stato:



Inviato il: 30/04/2018 23:49:34

Interessante il temporizzatore comanda la ventola per farla lavorare a intermittenza o lavora sempre insieme al compressore?



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4374

Stato:



Inviato il: 30/04/2018 23:58:27

Quindi non comandi la valvola a 4 vie, lo usi solamente per rinfrascamento o sbaglio.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 01/05/2018 00:04:16

CITAZIONE (AlessandroT, 30/04/2018 23:49:34 ) Discussione.php?215162&2#MSG19

Interessante il temporizzatore comanda la ventola per farla lavorare a intermittenza o lavora sempre insieme al compressore?

No ... il temporizzatore serve per avviare in ritardo il compressore rispetto la ventola.
In realtà mi manca un temporizzatore per lo spegnimento ritardato della ventola quando il compressore si stacca ... al momento la ventola si spegne assieme al compressore ... ma in tutti i modi la ventola deve partire almeno 5 secondi prima del compressore.
Quando il termostato scatta alimenta 2 cose ... la prima è la ventola e il secondo è il temporizzatore.
La ventola parte subito appena il termostato scatta perché è collegata direttamente sul termostato.
Il temporizzatore, appena viene alimentato, temporizza l' accensione del compressore.
Il compressore parte dopo 2 minuti dal consenso del termostato.
Ho allungato il tempo a 2 minuti perché se va via la corrente un attimo e poi ritorna subito il compressore deve fare un po' di attesa altrimenti va in blocco e si rischia di bruciarlo.
Se poi il temporizzatore non si azzera su uno sbalzo di corrente e il compressore si blocca la corrente di assorbimento si alza di parecchio ... e qui interviene il fusibile rapido che toglie corrente al compressore.



---------------











ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 01/05/2018 00:12:11

CITAZIONE (AlessandroT, 30/04/2018 23:58:27 ) Discussione.php?215162&2#MSG20

Quindi non comandi la valvola a 4 vie, lo usi solamente per rinfrascamento o sbaglio.

Lo si può usare sia per rinfrescamento che per riscaldamento.
Per il riscaldamento devo mettere dentro al quadretto un semplice interruttore per dare input al filo che attiva l' inverter.



---------------











ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 01/05/2018 00:15:40

Ho il mio vicino di casa che fa l' installatore di impianti di condizionamento industriali e civili e che mi vuole portare una valanga di condizionatori che ha smontato e non sa dove metterli ...hanno le schede degli split bruciate.



---------------











AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4374

Stato:



Inviato il: 01/05/2018 00:16:25

Bravo lavoro semplice ma ingegnoso non ti preoccupare domani avremo risposte da qualche nostro (luminari) e comunque chiederò informazioni a mio cugino. Ingegnoso veramente il ritardo di partenza del compressore che in realtà dovrebbe servire per far resettare il gas ( per permettere di diminuire la sua pressione in caso di spegnimento e subito riaccensione)



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4374

Stato:



Inviato il: 01/05/2018 00:18:43

Bravo penso che quello che tu chiami inverter dovrebbe essere la valvola a 4 vie



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 01/05/2018 00:22:26

CITAZIONE (AlessandroT, 01/05/2018 00:16:25 ) Discussione.php?215162&2#MSG24

Bravo lavoro semplice ma ingegnoso non ti preoccupare domani avremo risposte da qualche nostro (luminari) e comunque chiederò informazioni a mio cugino. Ingegnoso veramente il ritardo di partenza del compressore che in realtà dovrebbe servire per far resettare il gas ( per permettere di diminuire la sua pressione in caso di spegnimento e subito riaccensione)

Esattamente ... il ritardo di 2 minuti sull' accensione del compressore lo messo per il motivo che tu hai scritto.
Sul temporizzatore ho fatto dei test ... ho simulato delle mancanze di corrente anche solo di frazioni di secondo ... il temporizzatore si è sempre resettato per cui sono abbastanza tranquillo ... ma nel caso non funzionasse a dovere ci sta sempre il mitico fusibile a fare il suo dovere ....



---------------











ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 01/05/2018 00:25:27

CITAZIONE (AlessandroT, 01/05/2018 00:18:43 ) Discussione.php?215162&2#MSG25

Bravo penso che quello che tu chiami inverter dovrebbe essere la valvola a 4 vie

Non me ne intendo di unità esterne e non so come funzionano e come si chiamano i componenti interni.
Io sono un comune elettricista di impianti civili ... altro non so fare.
Lo chiamo inverter perché inverte da freddo a caldo ... solo per questo.



Modificato da ITA815 - 01/05/2018, 00:30:12


---------------











AlessandroT

Avatar
GigaWatt


MODERATORE
Msg:4374

Stato:



Inviato il: 01/05/2018 00:31:47

Si effettivamente inverte il flusso del gas.



---------------
6 poly 250w. Bella stagione 4 sotto inverter pip 3024 e 2 sotto boiler 24v, inverno tutti sotto inve...



ITA815

Avatar
GigaWatt


Utente
Msg:5630

Stato:



Inviato il: 01/05/2018 00:38:29

CITAZIONE (AlessandroT, 01/05/2018 00:31:47 ) Discussione.php?215162&2#MSG28

Si effettivamente inverte il flusso del gas.

In effetti mi immaginavo una cosa del genere.

Ma comunque se dobbiamo proprio guardarci dentro ... avviare una unità esterna manualmente è una stupidaggine ... solo che non lo trovi scritto da nessuna parte.
La logica di funzionamento poi non ne parliamo ... ho chiesto in 2 anni a parecchi installatori ... in pratica fanno gli elettricisti/idraulici.
Collegano i fili elettrici da schema e collegano tubi in rame ... altro non sanno.



---------------
