Il problema come connettere quella dimensione al regolatore.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 02/09/2020 23:29:09

cavolo allora gi adesso sono un p sottodimensionato, per 5 pannelli anche se installati in maniera provvisoria, uso in uscita dai pannelli circa 6 metri di cavo da 6mmq che giunto a altri 10 metri di cavo da 10mmq per arrivare aun sezionatore e poi all'inverter..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 02/09/2020 23:30:33

CITAZIONE (Claudio, 02/09/2020 23:20:51 ) Discussione.php?216210&6#MSG78

Il problema come connettere quella dimensione al regolatore.

hai ragione! accetta massimo 10mmq....
cavolo! non per niente semplice... salta fuori sempre qualche inconvenienteFaccine/blowup.gif



Modificato da OrsoMario - 02/09/2020, 23:48:05


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 02/09/2020 23:46:50

alla fine sarei costretto a fare la prova con due "stringhe" da 5 pannelli collegati in parallelo, e poi collegarli in serie come discutevamo qualche messaggio in dietro in modo da avere la corrente dimezzata, e usare il cavo da 10mmq.



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:13827

Stato:



Inviato il: 02/09/2020 23:55:34

Purtroppo in serie su due differenti falde non il massimo, prova se i diodi dei pannelli tengono funziona.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 03/09/2020 00:00:44

nel caso dovessero bruciarsi i diodi dei pannelli a cosa andrei in contro?



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:13827

Stato:



Inviato il: 03/09/2020 00:19:16

Sinceramente non saprei una situazione che non mi mai capitata perch molto anomala, non progetterei mai un sistema simile, serve fare quattro calcoli.

Ammettiamo di avere 35A dalla falda di Est e 5A quella di Ovest, i 35A della falda di Est passeranno attraverso i diodi o attraverso le celle?

Secondo me attraverso i diodi, che in pannelli da 300W dovrebbero essere da 15A*5=75A, in teoria non dovrebbero esserci problemi a parte la perdita di un po' di Watt e calore nei diodi.



Modificato da Claudio - 03/09/2020, 00:23:13


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 03/09/2020 00:30:09

mi vien da pensare attraverso i diodi ma penso che influisca anche dallo stato di carica delle batterie, notavo che il regolatore in fase di float segna dai pannelli 1 A 35v dunque le batteri sono cariche prendono poco niente, in questo caso penso che la corrente cercherebbe di oltrepassare i diodi, ma se ci fosse un carico forse tenderebbero a fluire verso il carico stesso...



Modificato da OrsoMario - 03/09/2020, 00:34:17


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:13827

Stato:



Inviato il: 03/09/2020 00:38:25

Si lo penso anche io, i diodi vanno in conduzione.

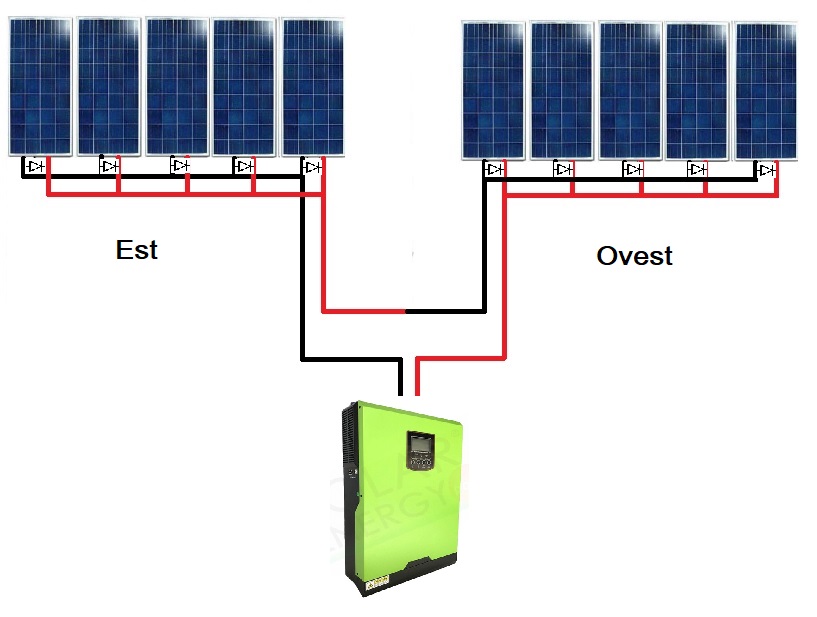

Immagine Allegata: OrsoMarino.jpg

ForumEA/U/OrsoMarino.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:13827

Stato:



Inviato il: 03/09/2020 00:42:33

Rappresentazione pratica.

Certo anomala e ogni diodo sar percorso dalla medesima corrente prodotta dal suo omonimo pannello dell'altra stringa.

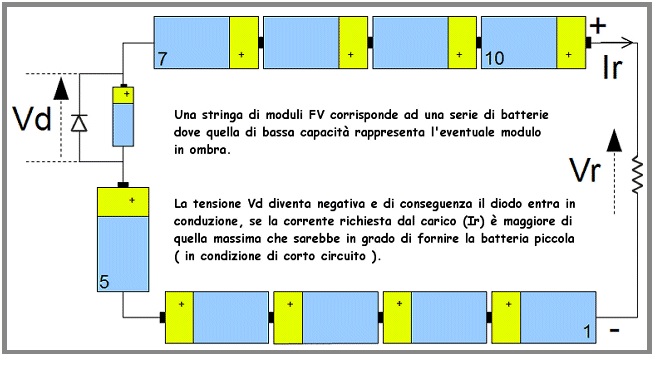

Immagine Allegata: OrsoMarino-1.jpg

ForumEA/U/OrsoMarino-1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 03/09/2020 00:49:08

calcolando che in casa mediamente c' sempre un carico anche minimo tipo frigorifero o apparecchi in standby, in base a questo dovrebbe diminuire la corrente che cerca di passare i diodi, pero non saprei prevedere le conseguenze a lungo termine di questa situazione...



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 03/09/2020 00:54:45

CITAZIONE (Claudio, 03/09/2020 00:42:33 ) Discussione.php?216210&6#MSG87

Rappresentazione pratica.

Certo anomala e ogni diodo sar percorso dalla medesima corrente prodotta dal suo omonimo pannello dell'altra stringa.

ma in condizione di cortocircuito il diodo non dovrebbe baipassare? non capisco bene, dal grafico mi sembra di capire se il carico ir e superiore il pannello in ombra baipassa il carico perch inefficente?



Modificato da OrsoMario - 03/09/2020, 01:05:16


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:13827

Stato:



Inviato il: 03/09/2020 01:05:40

Supponiamo che all'interno della scatola diodi si siano dei 15SQ045 che hanno una caduta caratteristica massima di 550mV nelle cassette dei pannelli ce ne sono 3 in serie, quindi 1.65V ogni terna di diodi sottoposta a 7A avresti una perdita massima nella peggiore delle ipotesi di 7*1.65=11.55W circa a pannello *5=57.75W dissipati in calore.

Si va in conduzione ma non a zero Ohm ogni diodo inserisce una caduta.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:13827

Stato:



Inviato il: 03/09/2020 01:13:06

Secondo me non durano molto, e le celle fotovoltaiche poste in corrispondenza della scatola diodi invecchieranno precocemente sottoposte al calore dei diodi che con 11W staranno sicuramente oltre i 50.

La cassetta delle connessioni degli Ribbon contenente anche i diodi scalda gi per conto suo.



Modificato da Claudio - 03/09/2020, 01:16:52


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:3016

Stato:



Inviato il: 03/09/2020 01:16:40

dunque la perdita non sarebbe eccessiva, la cosa ache mi preoccupa sono i 57,75 w dissipati in calore..



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...
