qui avevi scritto qualcosa del genere.. LINK



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



OrsoMario

Avatar
GigaWatt


Utente
Msg:5450

Stato:



Inviato il: 09/10/2022 12:28:57

devo fare la prova con il generatore, se con due fasi non ha problemi la caldaia di mia madre, potrei togliere la vite e far lavorare l'inverter in modalità IT..

a dopo... buon pranzo.. Faccine/essen.gif



Modificato da OrsoMario - 09/10/2022, 12:32:15


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 09/10/2022 12:41:46

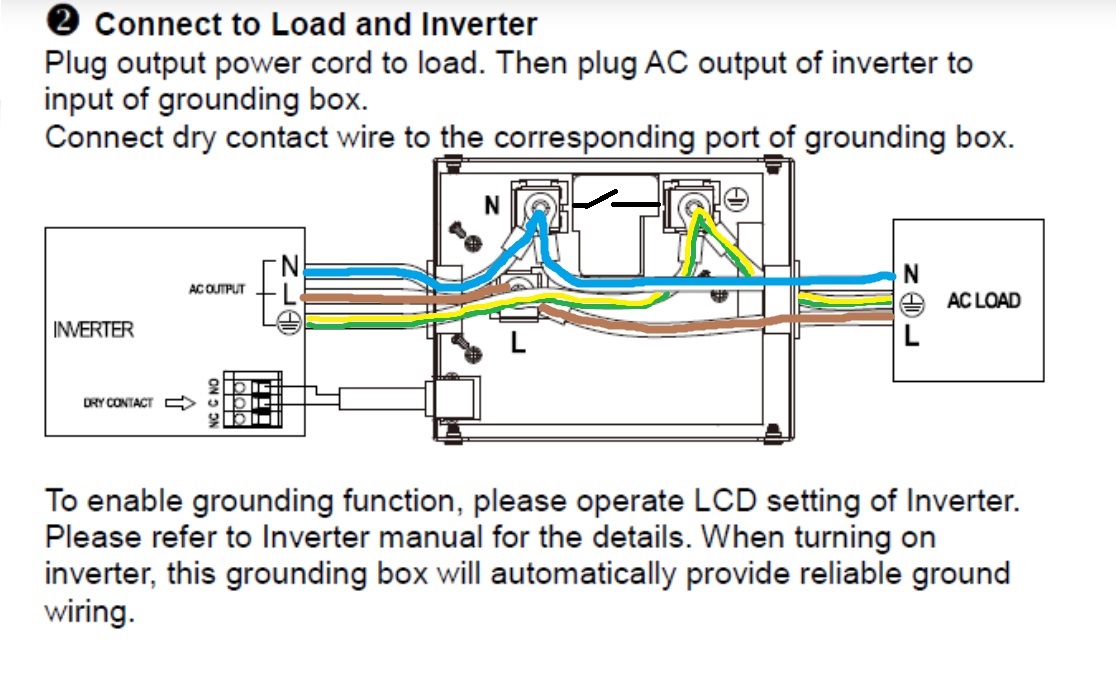

Al Grounding BOX è facilmente realizzabile e comandabile dal contatto pulito dell'inverter che si chiude quando manca la rete.



Immagine Allegata: Grounding_BOXpg.jpg

ForumEA/U/Grounding_BOXpg_1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:5450

Stato:



Inviato il: 09/10/2022 13:11:35

Eh.. il mio inverter è privo del dry contact

nel mio caso però che non ho la rete, al posto della rete avrei "al bisogno" il generatore che è fase fase come mi comporto in questo caso?

nel mio caso quando l'inverter vede la rete (rete=generatore) riceve il sistema IT ma quando va in isola va in TT, al contrairio di tutti gli altri inverter..



Modificato da OrsoMario - 09/10/2022, 13:23:28


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 09/10/2022 13:27:10

Nel tuo caso, solo per fare una prova è semplice, stacca la terra sia ingresso che uscita dall'inverter, ma attento che la carcassa diventa una fase da 110V rispetto a terra e vedi se funziona in isola e se va tutto.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:5450

Stato:



Inviato il: 09/10/2022 13:36:52

Avevo fatto una prova simile ma senza tensione in entrata,

togliendo nella morsettiera OUT la terra, l'inverter alimentava tutto con due fasi, nella morsettiera IN dell'inverter non ho l'attacco della terra ma solo L-N,
la prova che mi maca e mettere in entrata il generatore sempre con terra scollegata e vedere se va tutto, solo che ora questa prova non posso farla perchè il generatore che ho non è stabilizzato e ho paura che mi bruci tutto..



Modificato da OrsoMario - 09/10/2022, 13:42:21


---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 09/10/2022 13:55:36

CITAZIONE (OrsoMario, 09/10/2022 13:36:52 ) Discussione.php?216251&5#MSG68

Avevo fatto una prova simile ma senza tensione in entrata,

togliendo nella morsettiera OUT la terra, l'inverter alimentava tutto con due fasi, nella morsettiera IN dell'inverter non ho l'attacco della terra ma solo L-N,
la prova che mi maca e mettere in entrata il generatore sempre con terra scollegata e vedere se va tutto, solo che ora questa prova non posso farla perchè il generatore che ho non è stabilizzato e ho paura che mi bruci tutto..



bravo evita.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



OrsoMario

Avatar
GigaWatt


Utente
Msg:5450

Stato:



Inviato il: 09/10/2022 13:57:16

Però quando arriva quello nuovo si possono fare tutte le prove



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto in...



lucass
milliWatt


Utente
Msg:3

Stato:



Inviato il: 14/10/2022 12:21:00

CITAZIONE (Claudio, 06/10/2020 20:03:06 ) Discussione.php?216251&1#MSG10

Come ti ho scritto precedentemente, gli inverter isola pura lavorano in modo isolato da terra 2 fasi da 115V riferiti a terra, tutti gli ibridi lavorano sincronizzati con la rete, quindi con fase e neutro distinti, perchè non sono mai scollegati da Enel anche se attingono dal FV o da batt.

Tanto per capirci, tutti quelli che hanno il FV a 450V sono ibridi + l'MK perché anche lui alimenta i carichi usando tutte e tre le fonti in contemporanea. .



Credo che dipenda molto infatti nello schema a blocchi per inverter a isola che hai inviato dopo in un caso c'è il relay e in uno, no.....Comunque confermo che il pip2424mse1 lo ha interno ed non è ibrido perchè ha il regolatore mppt fino a 102v... Invece per quanto riguarda due modelli il SMG II e SMX, che entrambi hanno il regolatore da 120-450v , nel primo sicuramente non ha la connessione tra neutro e terra infatti ha il parametro 38 e il dry contact per mettere una grounding box esterna, invece il secondo non sono riuscito a capire perchè il manuale non è il classico dei vari mpp voltronic e company... Siccome ero interessato a prendere un inverter da 3,6kW (24v) con il regolatore d 120-450v per capire anche il funzionamento di rete + fv, si trovano schemi per capire se può anche immettere ? o nel semplicemente lui al massimo preleva leggermente? (P.S. vorrei usare una pompa di calore che se non ha 230v tra L e N/PE non funziona per cui cercando in rete ho trovato questa discussione)

Scarica allegato

ISOLAR-SMX-II-3.6KW--Solar charger inverter V1.0.docx ( Numero download: 62 )



Goku590
milliWatt


Utente
Msg:4

Stato:



Inviato il: 07/11/2022 00:32:16

Salve a tutti,
Ho un inverter UM-V3 5000 che genera due fasi in uscita quando in isola. Nessun problema quando in bypass o solar first.
La grounding box può andare bene per risolvere il problema con questo inveter?

Altre idee?
Grazie mille



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 07/11/2022 09:00:17

Ti da dei problemi a qualche elettrodomestico?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Goku590
milliWatt


Utente
Msg:4

Stato:



Inviato il: 07/11/2022 10:42:57

CITAZIONE (Claudio, 07/11/2022 09:00:17 ) Discussione.php?216251&5#MSG73

Ti da dei problemi a qualche elettrodomestico?


Ciao, caldaia - due climatizzatori che vanno in blocco
Asciugatrice dipende: se commuta a batteria mentre va nessun problema se la faccio girare direttamente a batteria da errore

Volevo risolvere a monte di tutto l’impianto se ci fosse una soluzione.
Non posso staccarmi da gestore purtroppo



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15171

Stato:



Inviato il: 07/11/2022 11:13:01

CITAZIONE (Goku590, 07/11/2022 10:42:57 ) Discussione.php?216251&5#MSG74

CITAZIONE (Claudio, 07/11/2022 09:00:17 ) Discussione.php?216251&5#MSG73
Ti da dei problemi a qualche elettrodomestico?


Ciao, caldaia - due climatizzatori che vanno in blocco
Asciugatrice dipende: se commuta a batteria mentre va nessun problema se la faccio girare direttamente a batteria da errore

Volevo risolvere a monte di tutto l’impianto se ci fosse una soluzione.
Non posso staccarmi da gestore purtroppo



Allora la Ground Box fa per te, ma devi avere il contatto pulito che si chiude quando sei in isola e solo quando sei in isola.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Goku590
milliWatt


Utente
Msg:4

Stato:



Inviato il: 07/11/2022 18:14:54

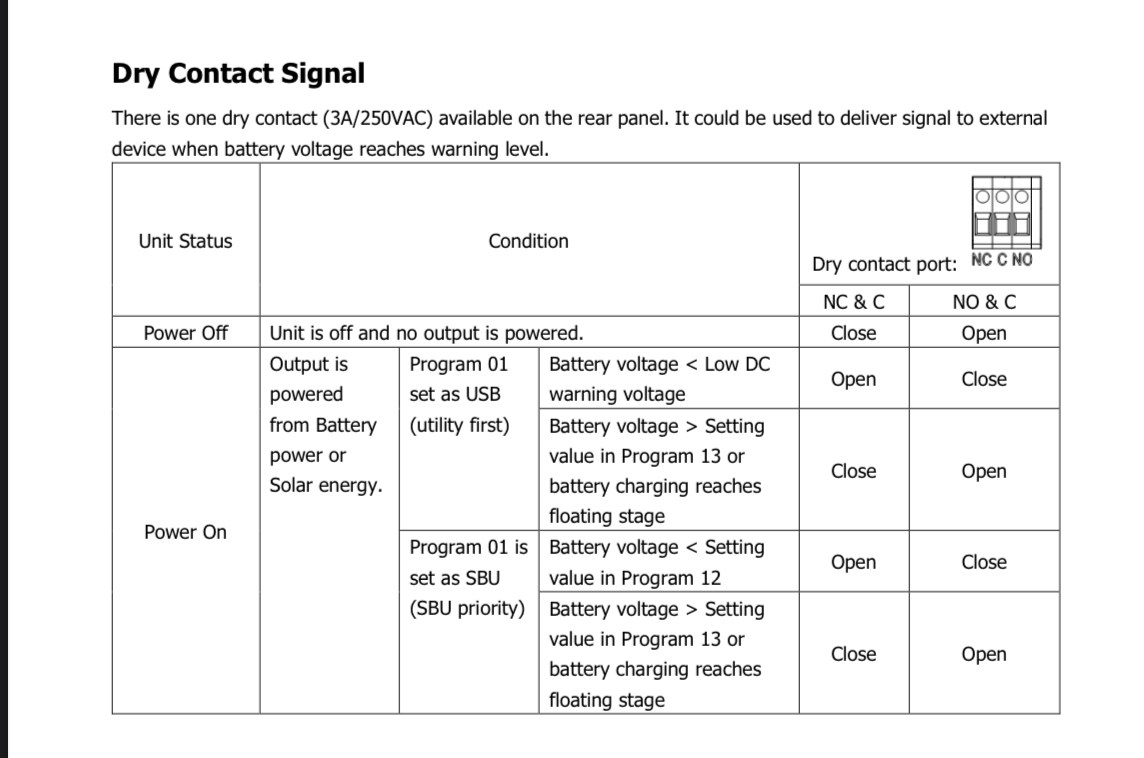

Da manuale risulta così.

È utilizzabile la groundbox?



Immagine Allegata: 1E2D9440-2883-46F6-9BDD-A8BA11DB1CC0.jpeg

ForumEA/U/1E2D9440-2883-46F6-9BDD-A8BA11DB1CC0.jpeg



Vincenzo164

Avatar
MegaWatt


Utente
Msg:447

Stato:



Inviato il: 08/11/2022 12:46:30

CITAZIONE (Claudio, 07/10/2020 19:43:58 ) Discussione.php?216251&2#MSG21

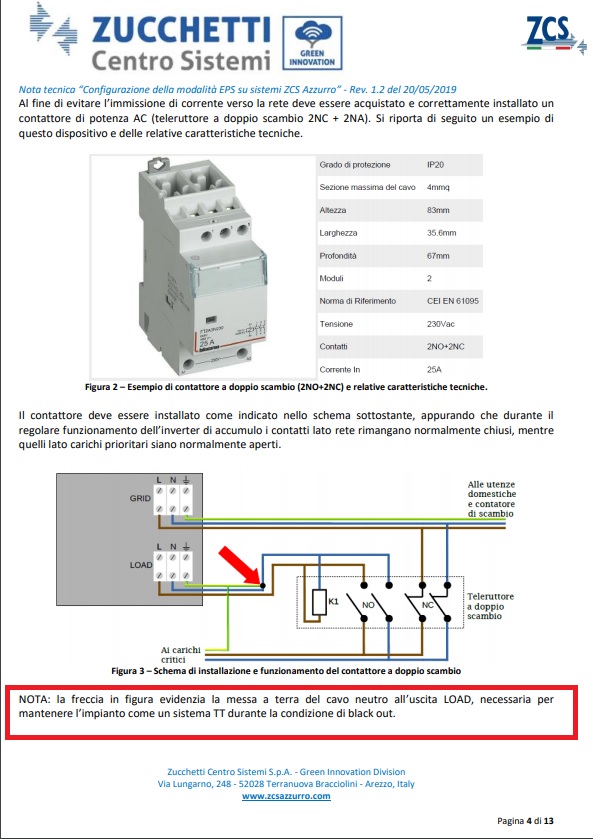

Anche lo Zucchrtti Azzurro HYD6000-ES "che sarà il mio prossimo inverter" ibrido omologato CEI 0-21 indica, se si vuole, come riportare il sistema in configurazione TT quando va in isola. LINK


Claudio scusa una domanda.

Sul sito ZCS la foto ed il link che hai postato sono stati tolti.

Mi chiedo se questo schema vale anche per il ns nuovo inverter HYD6000-EP, oppure è solo riconducibile solo al modello HYD6000-ES.

Attendo un tuo verbo......Thanks



Immagine Allegata: Terra Collegata HYD6000-ES.jpg

ForumEA/U/Terra Collegata HYD6000-ES.jpg



---------------
HYD6000-EP ~ 4400W FV ~ 14Kw EVE LF280K
