GIOVA73
| Inviato il: 10/06/2023 22:57:55
|
CITAZIONE (kamaleon, 10/06/2023 22:54:53 )
La cosa strana e che anche sul display del bms vengono fuori numeri che non corrispondono ai valori delle celle 3,5 V e del banco ...
Padre HAmov non c'è più, ma ci altri sono esorcisti bravi, altrimenti rileggiti con calma tutto il libretto istruzioni e ricontrolla tutto passo passo
---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!
|
| | |
GIOVA73
| Inviato il: 10/06/2023 23:42:05
|

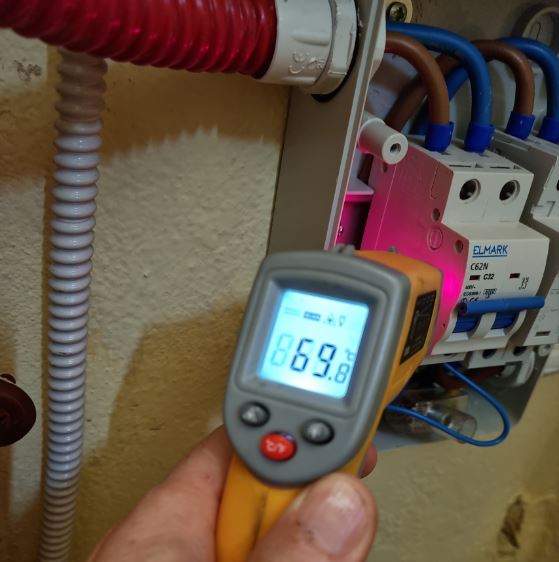

Claudio, la temperatura di questo magnetotermico che alimenta i 32 Ampere del Wall Box si sale troppo, immagino sia da sostituire, era nuovo e ha lavorato una decina di ore
Immagine Allegata: Cattura.JPG
---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!
|
| | |
GIOVA73
| Inviato il: 10/06/2023 23:44:54
|

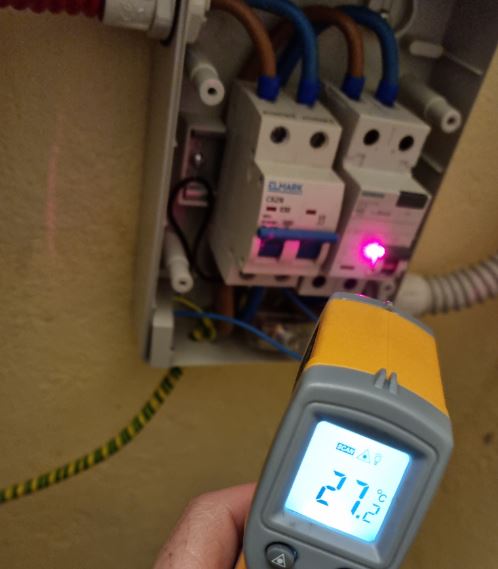

il differenziale da 40 ampere è apposto
Immagine Allegata: Cattura.JPG
---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!
|
| | |
GIOVA73
| Inviato il: 10/06/2023 23:47:29
|

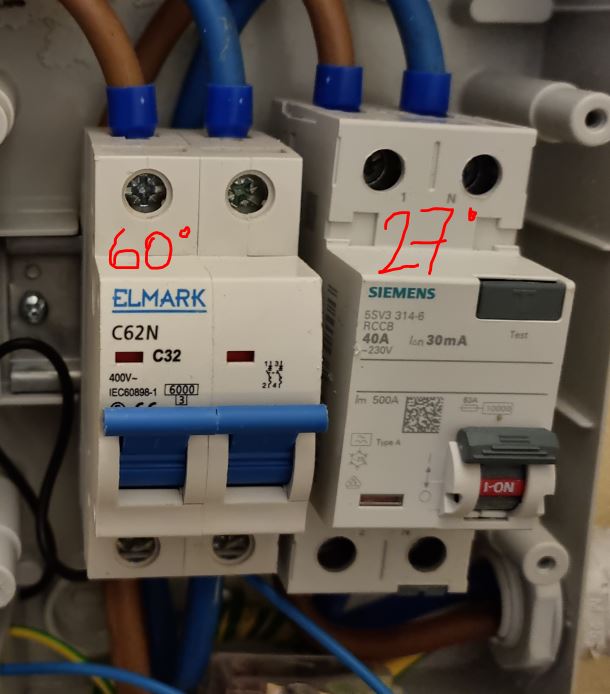

questa marca di magnetotermico non l'avevo mai sentita, forse è diffettoso
Immagine Allegata: Cattura.JPG
---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!
|
| | |
Claudio
| Inviato il: 11/06/2023 00:15:11
|
CITAZIONE (kamaleon, 10/06/2023 22:54:53 )
La cosa strana e che anche sul display del bms vengono fuori numeri che non corrispondono ai valori delle celle 3,5 V e del banco ...

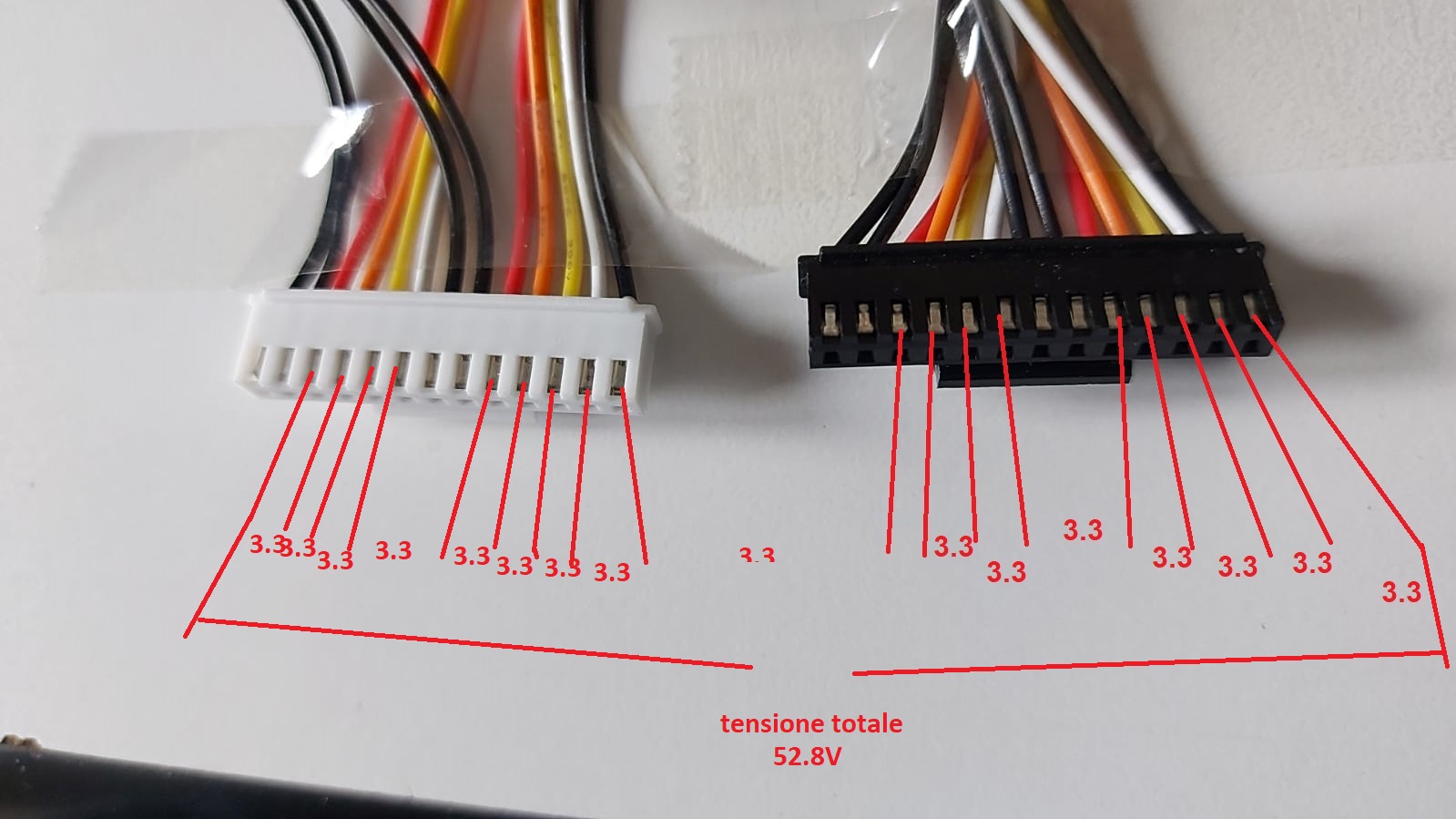

Hai sbagliato a collegare i cavetti del BMS, stacca i connettore bianco e nero dal BMS e fai questa misurazione partendo dal cavetto nero del connettore nero, misura tutto fino al rosso del connettore bianco e spera di non aver fottuto nulla.
Immagine Allegata: controllo_cavi.jpg
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
...
|
| | |
Claudio
| Inviato il: 11/06/2023 00:19:43
|
CITAZIONE (GIOVA73, 10/06/2023 23:47:29 )
questa marca di magnetotermico non l'avevo mai sentita, forse è diffettoso
quanti Ampere stanno scorrendo in quel 32A, attento che spesso non sono i contatti dell'MT a scaldare ma i cavi sotto le viti, ricontrolla di essere nei parametri dell'MT come corrente e che le viti stringano bene i puntalini.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
...
|
| | |
Claudio
| Inviato il: 11/06/2023 00:21:39
|

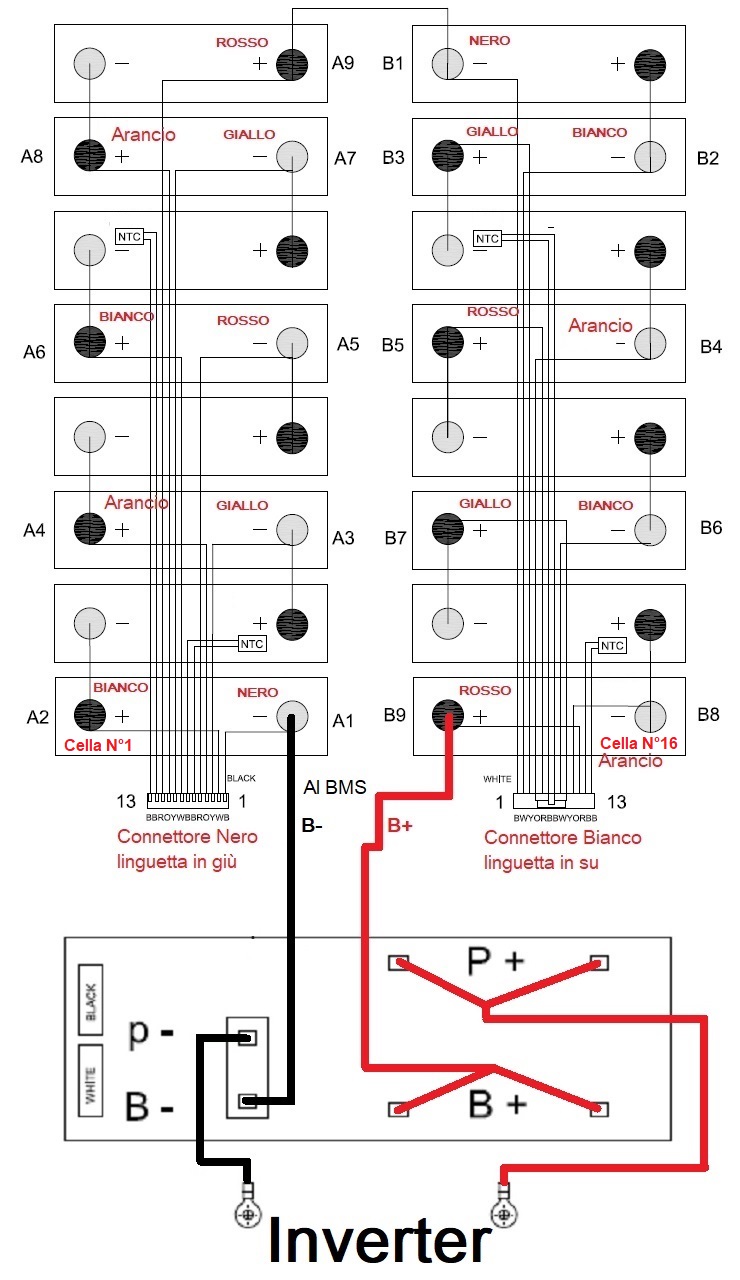

kamaleon, ricontrolla tutto, la cella 1 è quella con il negativo del banco, la 16 è quella con il positivo del banco.
Immagine Allegata: Prolunga cavi.jpg
Modificato da Claudio - 11/06/2023, 09:36:48
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
...
|
| | |
GIOVA73
| Inviato il: 11/06/2023 06:39:44
|
CITAZIONE (Claudio, 11/06/2023 00:19:43 )
CITAZIONE (GIOVA73, 10/06/2023 23:47:29 ) questa marca di magnetotermico non l'avevo mai sentita, forse è diffettoso
quanti Ampere stanno scorrendo in quel 32A, attento che spesso non sono i contatti dell'MT a scaldare ma i cavi sotto le viti, ricontrolla di essere nei parametri dell'MT come corrente e che le viti stringano bene i puntalini.
Scorrono 32Ampere, l'MT come vedi è un 32 nominale, scatta con soglia superiore ai 32, per adesso non è mai scattato perchè il carico di 32A non si può superare, il caldo provviene dal corpo dell MT, va a scemare verso i connettori e puntalini, i cavi sono da 16 e non hanno problemi, tutti sono stretti a regola d'arte, questo rischia che va a fuoco, devo sostituirlo per forza, il carico regolato dalla wall box massimo è 32 ampere, quindi per protezione del differenziale cavo e walll box devo stare su un MT 32 ampere nominali ovviamente che nn arrivi a 68gradi...oggi poi sfiga, domenica è aperto solo Tecnomat, mi tocca andare a cercare li...
---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!
|
| | |
Claudio
| Inviato il: 11/06/2023 08:30:40
|
GIOVA73 non poi usare un 32A sempre a 32A dai, metti almeno un 64A
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
...
|
| | |
kamaleon
| Inviato il: 11/06/2023 08:38:46
|
CITAZIONE
kamaleon, ricontrolla tutto, la cella 1 è quella con il necativo del banco, la 16 è quella con il positivo del banco.
Penso di aver fatto il contrario, ho preso il positivo dalla cella 1 e il negativo dalla 16 . Ecco perchè qualcosa non tornava....
Vi faccio sapere appena ho un attimo per rivedere un pò i cablaggi
Grazie per l'assistenza come sempre
---------------
ISOLA 24 pannelli mono da 185W ( 4,4KW )
Lifepo4 16s 280aH
INVERTER SOFAR HYD6000 EP
<...
|
| | |
GIOVA73
| Inviato il: 11/06/2023 09:56:03
|
CITAZIONE (Claudio, 11/06/2023 08:30:40 )
GIOVA73 non poi usare un 32A sempre a 32A dai, metti almeno un 64A
siii, lo volevo fare da subito, ma poi il differenziale chi lo protegge dalla sovracorrente, quello anche se è a 40 ampere se lo fuma se metto un 64A...
e poi, altri MT lavorano alla corrente nominale senza riscaldasi così, solo questo MT stà a bollire
poi valuta che essendo un MT da 32 con curva C deve fare sovvararico e portarlo un bel po di minuti prima che scatti, credo che arrivi fino a 38/40 con curva C per 5 minuti prima di intervenire, adesso non vado a vedere la caratteristica d'intervento, ma non è certo quella di un fusibile....secondo me è diffettoso il pezzo, ci stà
Modificato da GIOVA73 - 11/06/2023, 10:02:32
---------------
Sofar HYD6000 EP 18KW parallelo
940 Ah LiFePo4
Potenza allo stato puro!!!!
|
| | |
Claudio
| Inviato il: 11/06/2023 10:38:56
|
sarà un 25A con la scritta 32A.
---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
...
|
| | |
kamaleon
| Inviato il: 11/06/2023 17:26:20
|

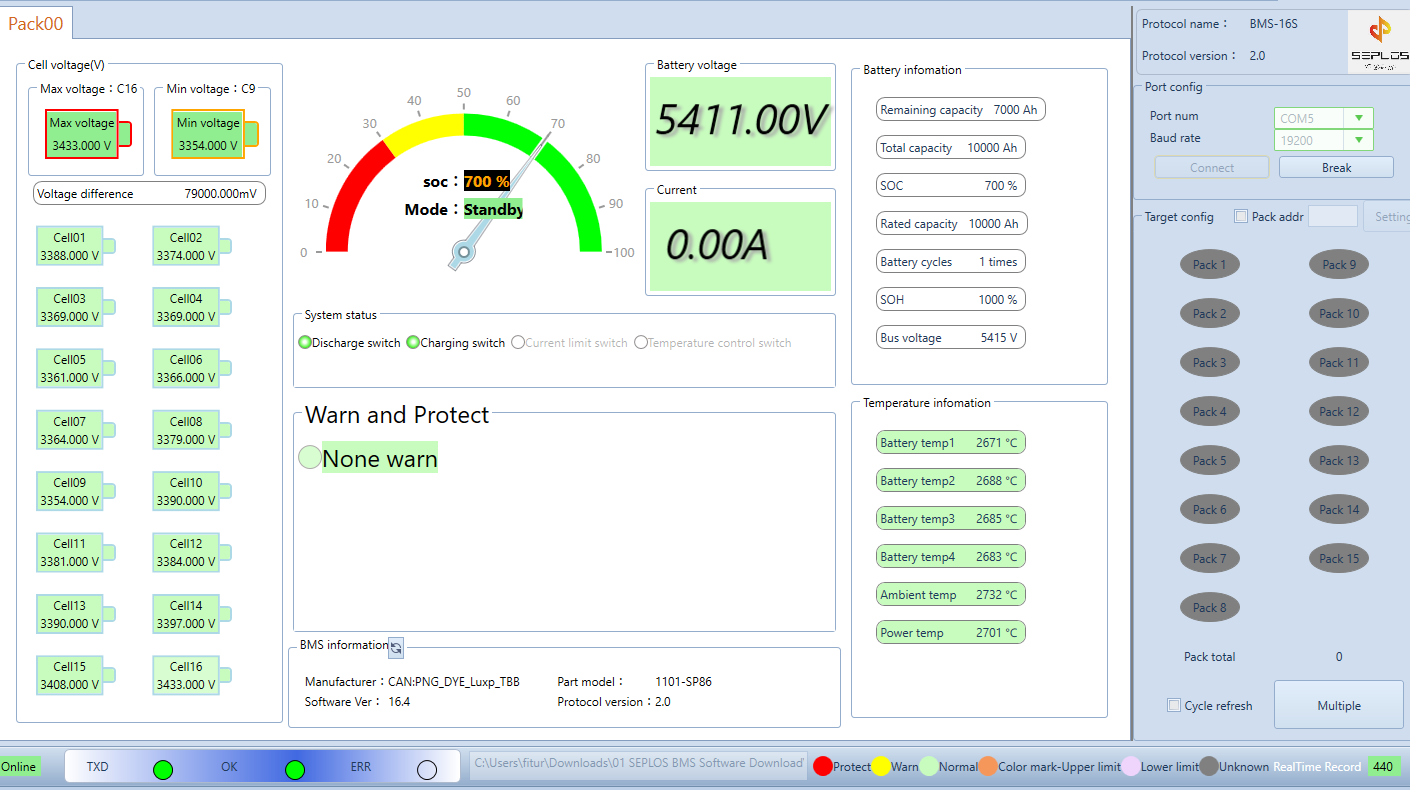

Oggi il bms funziona devo sistemare i decimali separatori, qualcosa non va ancora.
Le celle le ho tolte dal fine carica tre giorni fà e lasciate in parallelo un giorno. Ora dopo due giorni libere si sono un pò sbilanciate... si riprenderanno.
Posso considerarle cariche con SOC al 100% ?
quali parametri devo caricare sul bms per renderlo operativo?
grazie
Immagine Allegata: BM2.PNG
Modificato da kamaleon - 11/06/2023, 18:20:18
---------------
ISOLA 24 pannelli mono da 185W ( 4,4KW )
Lifepo4 16s 280aH
INVERTER SOFAR HYD6000 EP
<...
|
| | |
kamaleon
| Inviato il: 11/06/2023 17:27:31
|

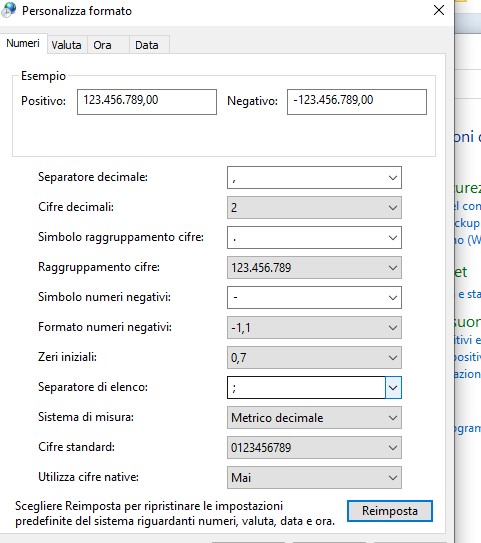

questa la mia configurazione dei numeri.
Immagine Allegata: Immagine 2023-06-11 172402.PNG.jpg
---------------
ISOLA 24 pannelli mono da 185W ( 4,4KW )
Lifepo4 16s 280aH
INVERTER SOFAR HYD6000 EP
<...
|
| | |
Riccardo
| Inviato il: 11/06/2023 18:24:39
|

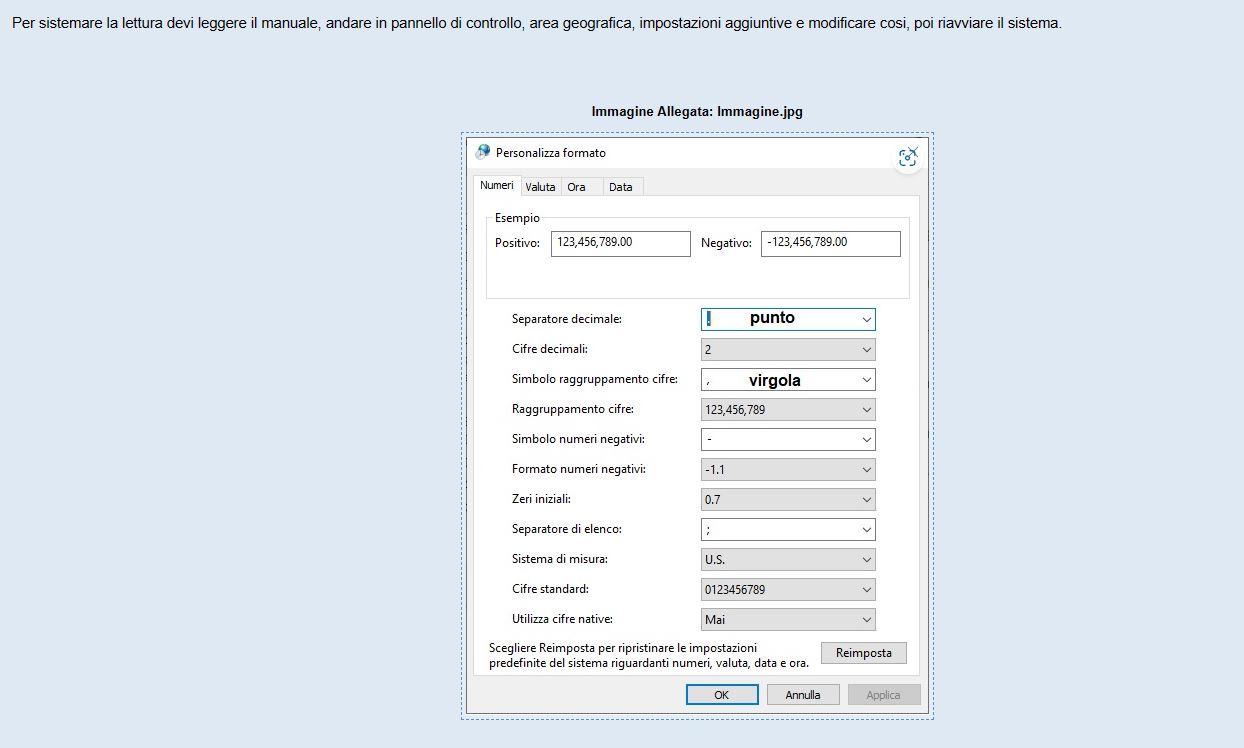

Le istruzioni modificate da Claudio sono più comprensibili "punto virgola"
Serve una scarica e carica completa serve aggiornare la capacita delle batterie e SOC 280Ah parametro 58 e 59
Qui una discussione sui parametri LINK
Immagine Allegata: VALORI4CIFRE.JPG
Modificato da Riccardo - 11/06/2023, 18:33:39
---------------
