Ciao OrsoMario buonaserata

Ciao Riccardo Buona serata anche a te

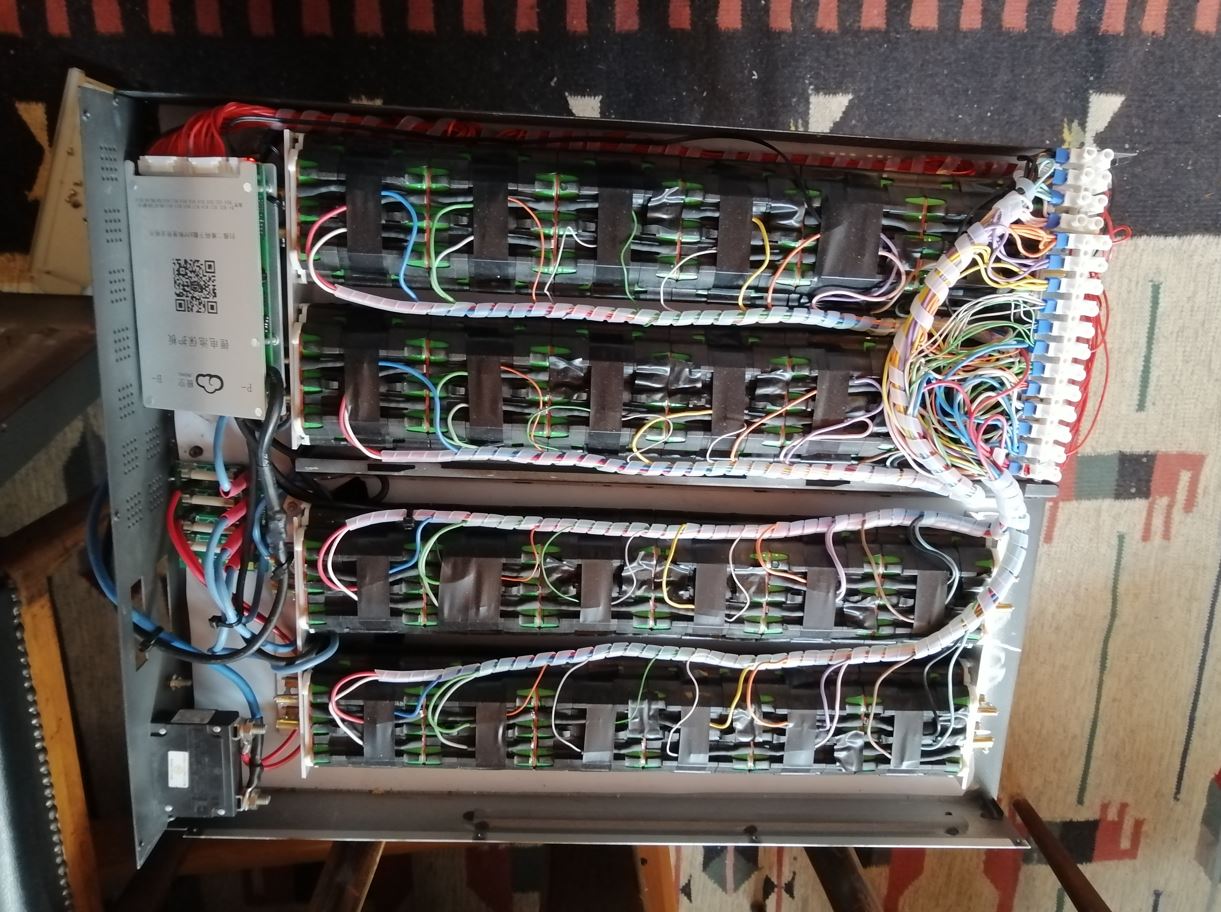

Questo l'interno della batteria

Immagine Allegata: INT.JPG

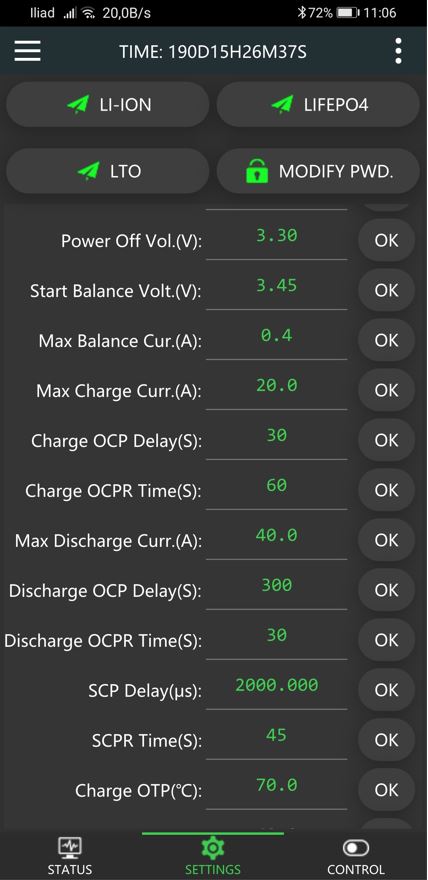

Nel BMS ho modificato il tempo di intervento della protezione SCP portandolo da 1500 a 2000 micro secondi in modo da permettere la carica dei condensatori all'avviamento dell'inverter

Immagine Allegata: BMS2.JPG


Gran lavorone!

Io impazzirei con tutti quei cavi
complimenti Riccardo!

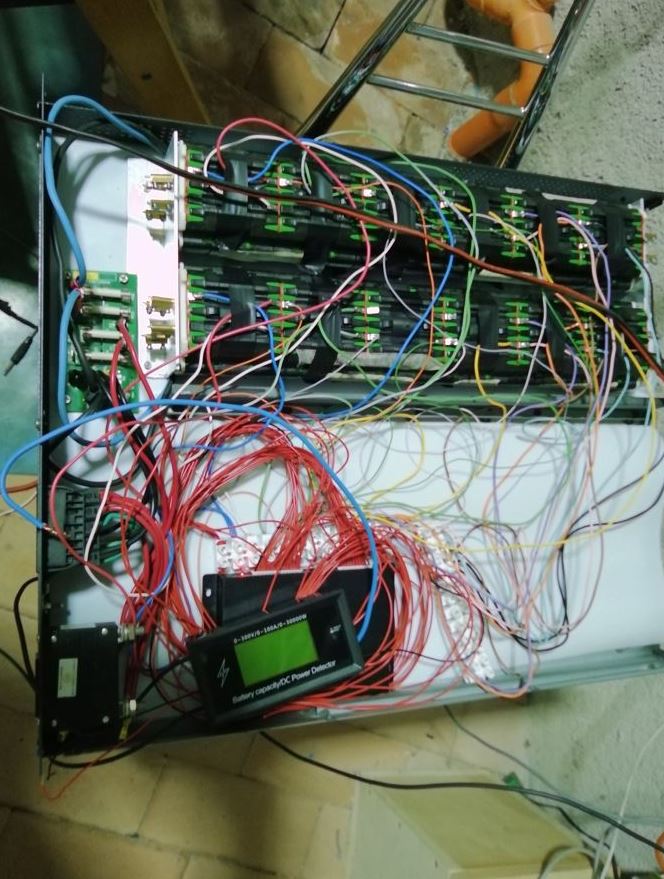

Prima di collegare in parallelo fra loro i gruppi di 4x16 celle 18650 ho portato alla stessa tensione 55V e poi inserito un bilanciatore attivo. Terminato il bilanciamento delle celle circa 2 giorni con corrente di 0,5A ho messo tutto in parallelo.
Come bilanciatore attivo ho utilizzato un LINK

Questa operazione è stata fatta su tutti è quatto i gruppi di batterie poi ho inserito dei fusibili da 4A su ogni filo per sicurezza nel caso un domani i gruppi possono andare in corto

Immagine Allegata: EQ.JPG

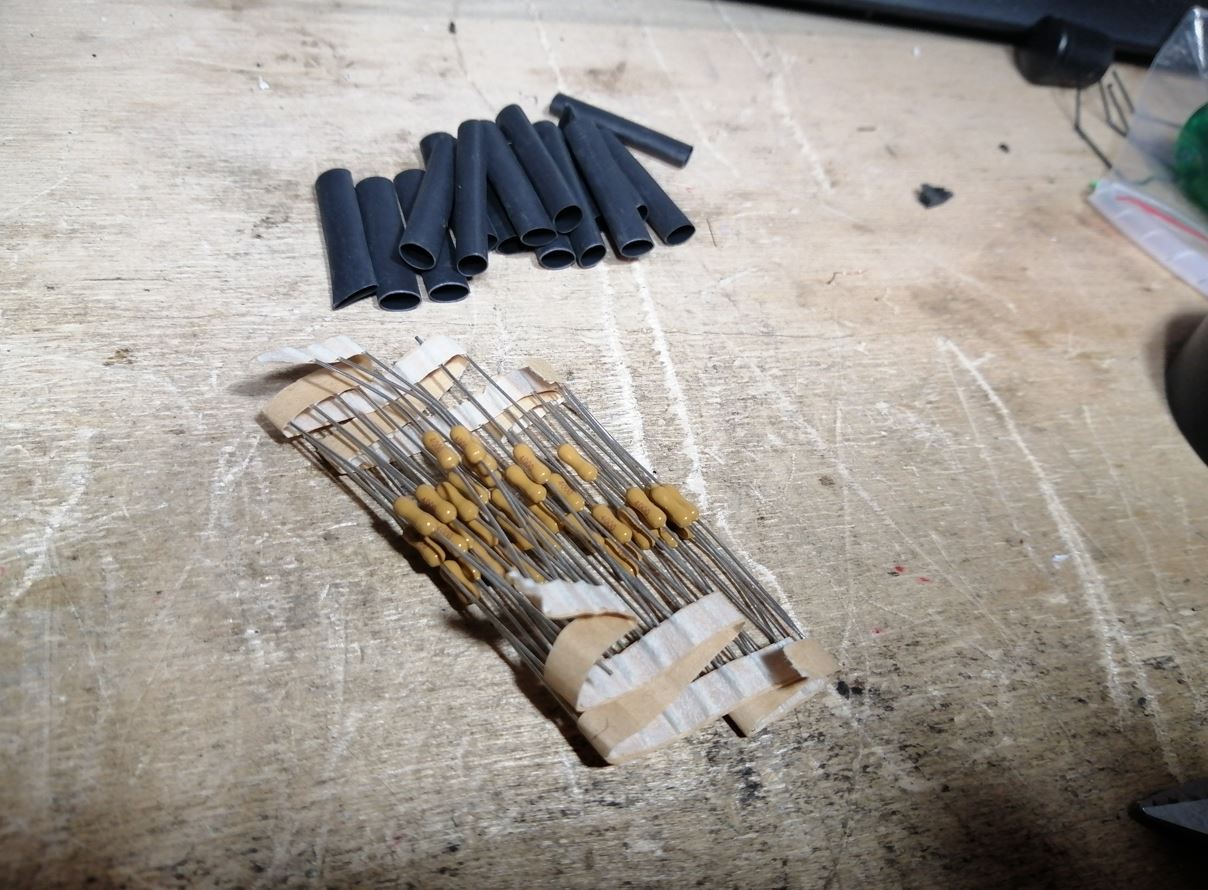

Fusibili 4A usati n°64

Immagine Allegata: pack2.JPG


CITAZIONE

Si in caso di corto viene escluso una parte del sistema di carica, ma diciamo che non è stato fatto per avere una continuità del funzionamento della batteria ma per evitare pericoli che la batteria potrebbe causare, surriscaldamento incendio!

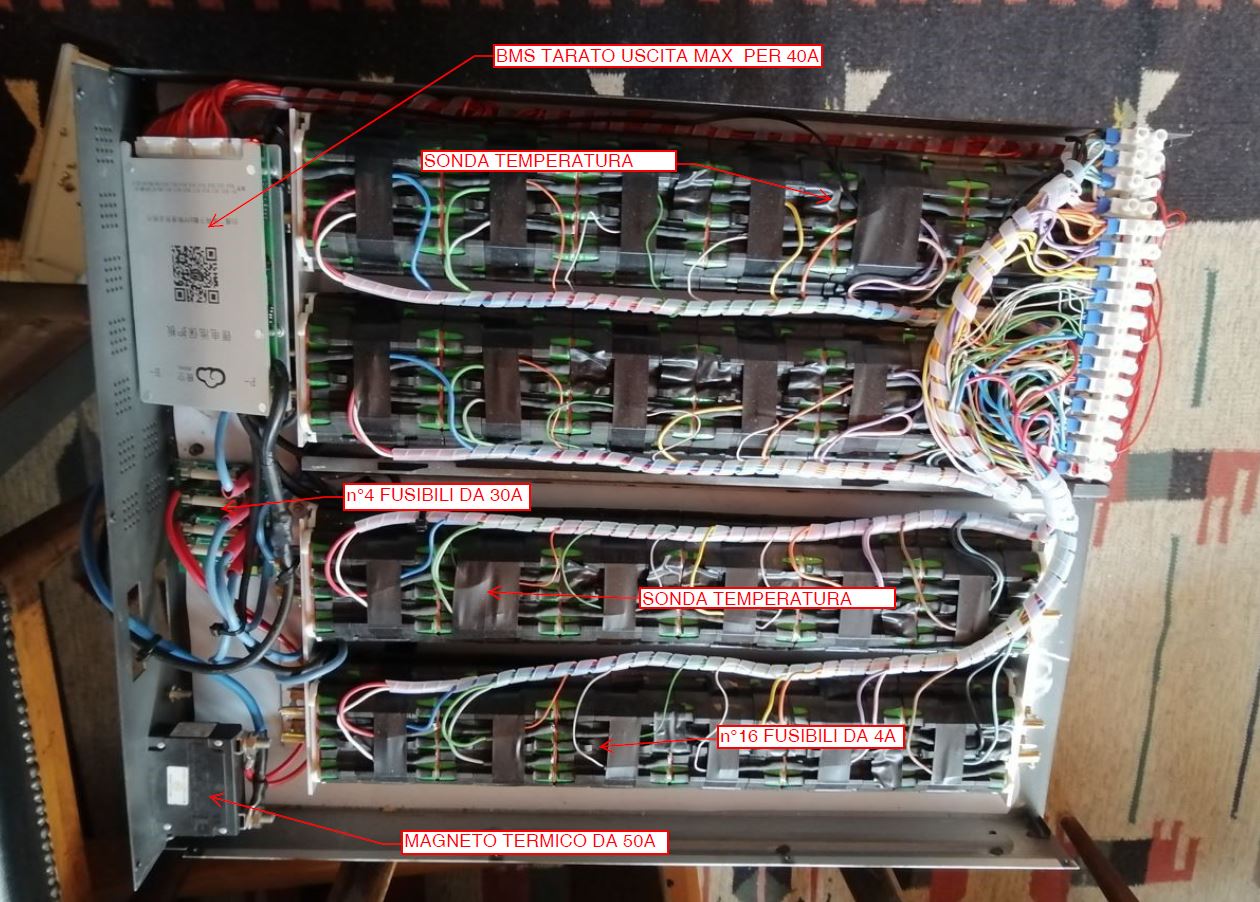

Queste indicate sono le protezioni con fusibile e le protezioni del BMS in corrente e in temperatura

Immagine Allegata: protezioni.JPG

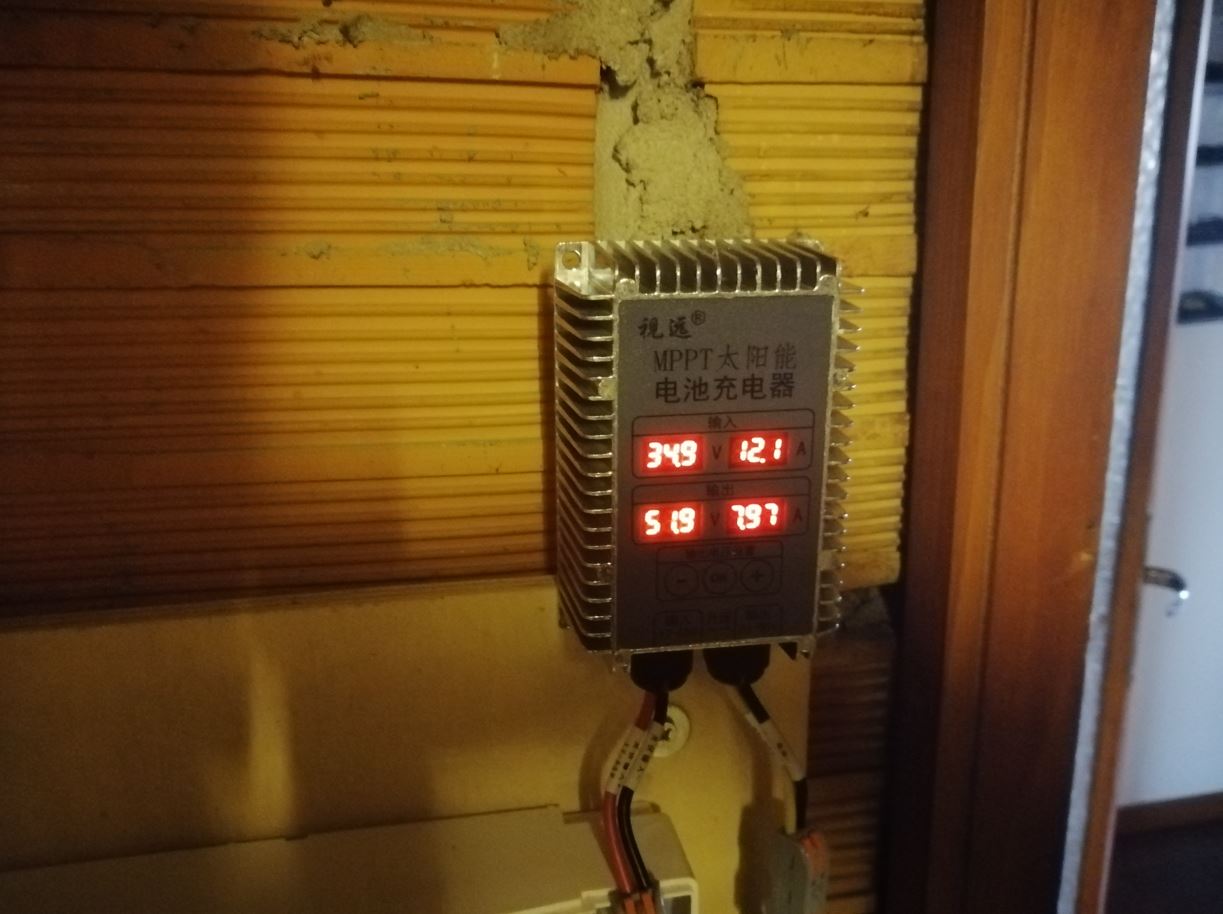

Ieri arrivato lo step-up per caricare la batteria con la tensione del pannello e portarla da 30:38V fino a 61V.
Oggi installato provvisoriamente in prova.
Qui trovate lo step-up LINK

Ho scelto questo modello per l'efficienza e per la protezione che dispone in temperatura comodi i display per monitorare il funzionamento Il regolatore necessita di una batteria collegata in uscita altrimenti va in stand-by con tensione 0V Con oscuramento dei pannelli il consumo è di 0,35W eccezionale!
Questa caratteristica è comoda nel momento che il BMS per problemi stacca la batteria e tutto il sistema si spegne e va in protezione
Il circuito dispone di una protezione per massima potenza di 400W, non ho capito se è in ingresso o in uscita, il contenitore è in alluminio per aprirlo serve staccare l'etichetta del pannello frontale
Per il momento sembra ottimo quando dispone di maggior energia di quella utilizzata dall'inverter la manda in batteria


Forse ne acquisto un altro per superare la potenza di 400W che ha come limite, dato che i pannelli sono da 350+300W

Immagine Allegata: STEP UP.JPG

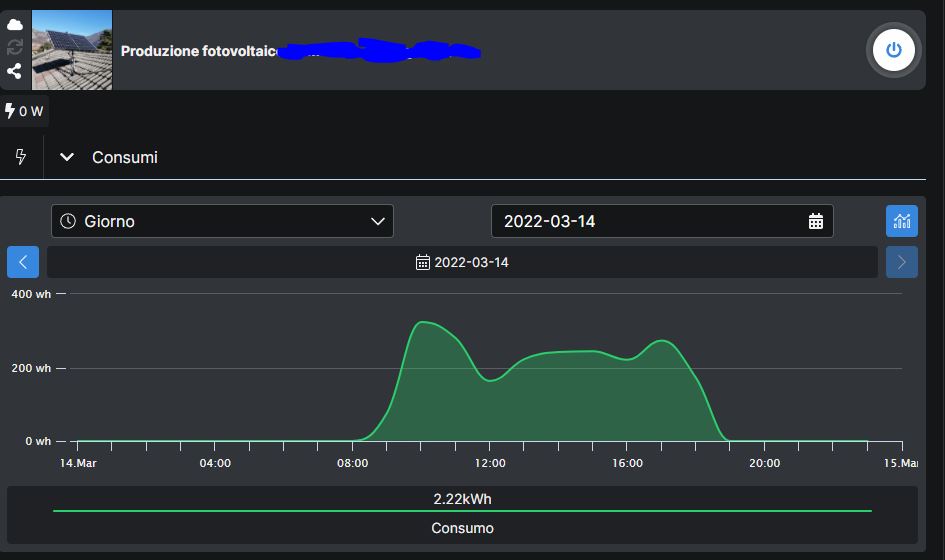

Questa e la produzione di oggi con la batteria collegata Si è caricata al massimo al 40%

Immagine Allegata: PRODUZIONE14032022.JPG

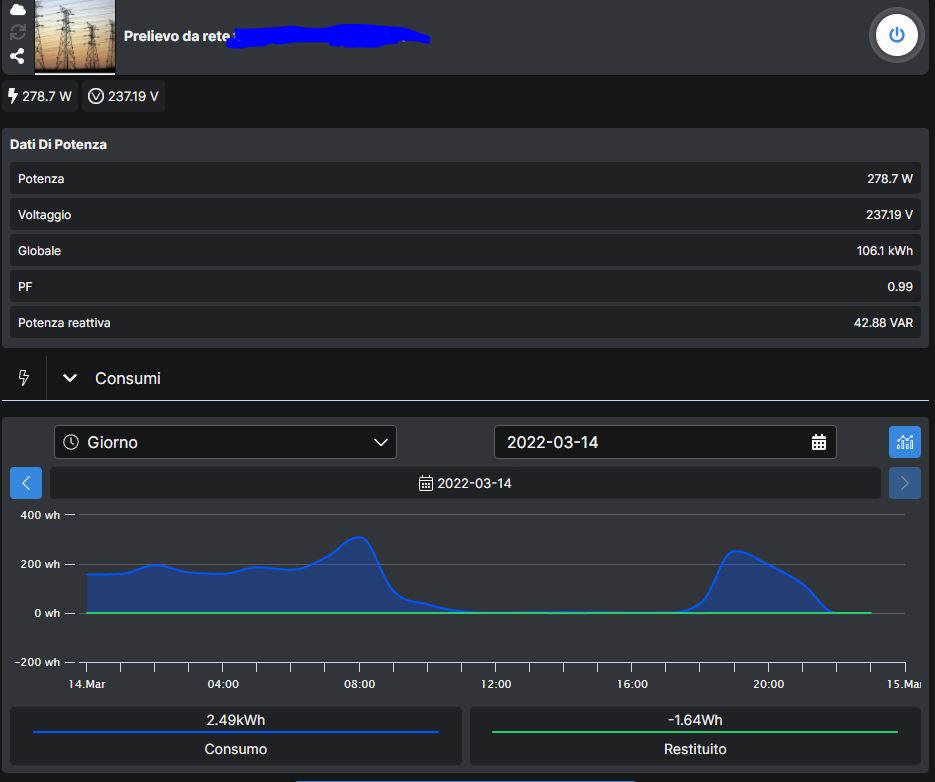

Questo il prelievo da rete, si può migliorare con un altro step up in modo da utilizzare tutta l'energia dei pannelli

Immagine Allegata: PRELIEVODARETE14032022.JPG

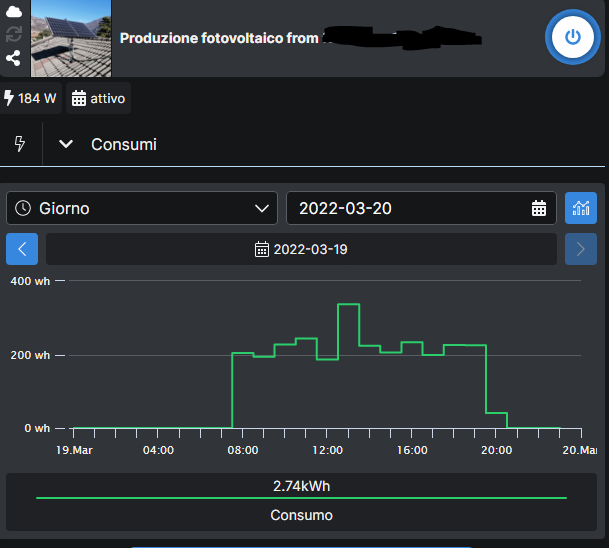

Ieri il consumo da rete è stato di 2.17kWh
il prodotto e autoconsumato dal fotovoltaico è stato di 2.74kWh
Questi sono valori rilevati lato 230V quindi comprensivi di perdite dell'inverter e della batteria.
4.91:100=2.74:X

X=55.8% l'impianto fotovoltaico ha coperto il 55% di fabbisogno giornaliero con due pannelli da 350+300W

Immagine Allegata: 190322.PNG

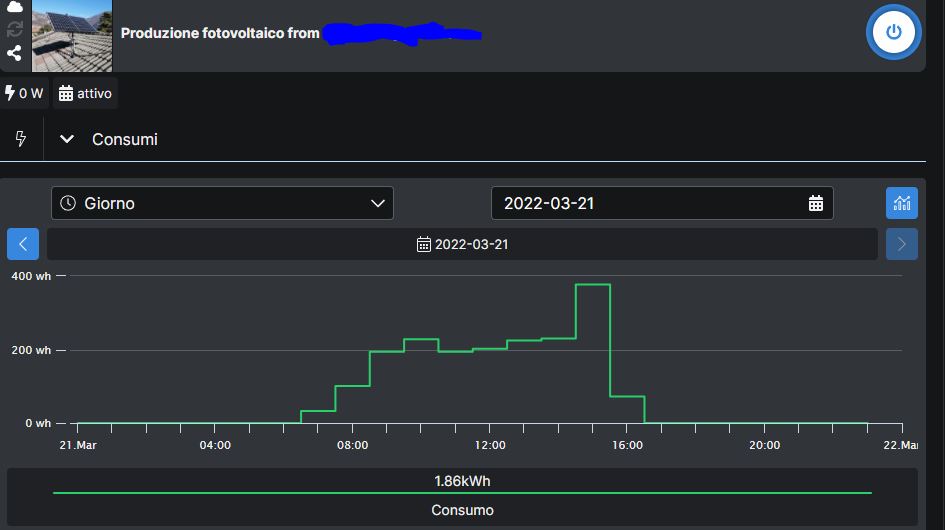

Produzione autoconsumo di oggi con un pannello da 350W su rotore ad inseguimento solare est-ovest

Produzione 1.86kWh

ieri con due pannelli uno fisso a est e quello ad inseguimento solare 2.74kWh.

Il pannello ad est produce circa 0.88 kWh meno della metà di quello ad inseguimento però è da 300W contro i 350W

Ora ho bloccato il rotore a sud per vedere la produzione con un 350W senza la rotazione est-ovest e confrontarlo con il dato di oggi

Immagine Allegata: 210322PANNELLOESTOVEST.JPG

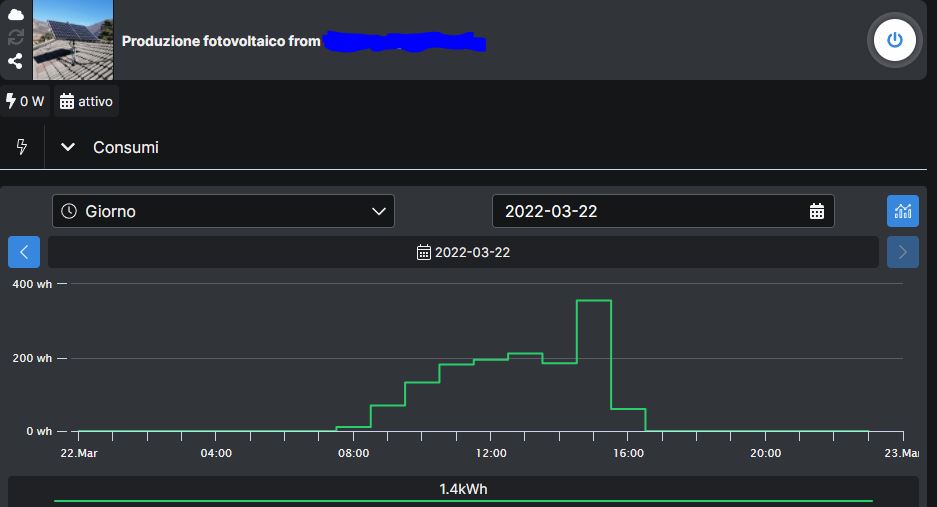

Produzione autoconsumo di oggi giornata più limpida di ieri ,con un pannello da 350W rivolto a sud
Produzione 1.4 kWh

Il pannello ad inseguimento solare ha prodotto un 24.74 % in più

Immagine Allegata: 22032022PANNELLOASUD.JPG
