Claudio

Avatar
PetaWatt


MODERATORE
Msg:15121

Stato:



Inviato il: 27/04/2023 14:04:59

80A alla tensione delle batterie, 3000W/48=62.5A 3000W/288V=10.42A
80*48=3840W, 3840W/288=13.3A



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



mpodda
milliWatt


Utente
Msg:16

Stato:



Inviato il: 27/04/2023 14:52:07

Grazie Claudio, perdona la mia ignoranza ma la tensione delle batterie di questo inverter non è 24? Sempre che 48 si riferisca ai V delle batterie immagino.



---------------





Elettrico

Avatar
MegaWatt


Utente
Msg:470

Stato:



Inviato il: 27/04/2023 15:00:26

Anche io che ce lo in funzione e 13 A, IL 3600 E 24v,IL 5600 e a 48v.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 ...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15121

Stato:



Inviato il: 27/04/2023 18:49:05

CITAZIONE (mpodda, 27/04/2023 14:52:07 ) Discussione.php?216941&10#MSG139

Grazie Claudio, perdona la mia ignoranza ma la tensione delle batterie di questo inverter non è 24? Sempre che 48 si riferisca ai V delle batterie immagino.


Gli Ampere dei pannelli non cambiano, sempre Watt pannelli/Volt pannelli=Ampere pannelli.




---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



mpodda
milliWatt


Utente
Msg:16

Stato:



Inviato il: 27/04/2023 20:02:10

Inizio a perdermi..pertanto secondo voi che pannelli potrei comprare senza fare danni? Scusate se faccio troppe domande ma vorrei evitare di comprare un panello inutilizzabile. Grazie ancora per la vostra disponibilità.



---------------





mpodda
milliWatt


Utente
Msg:16

Stato:



Inviato il: 27/04/2023 20:27:13

CITAZIONE (Elettrico, 27/04/2023 20:02:10 ) Discussione.php?216941&10#MSG140

Anche io che ce lo in funzione e 13 A, IL 3600 E 24v,IL 5600 e a 48v.

Tu che configurazione hai come pannelli?



---------------





Elettrico

Avatar
MegaWatt


Utente
Msg:470

Stato:



Inviato il: 27/04/2023 21:23:29

CITAZIONE (mpodda, 27/04/2023 20:27:13 ) Discussione.php?216941&10#MSG143

CITAZIONE (Elettrico, 27/04/2023 20:02:10 ) Discussione.php?216941&10#MSG140
Anche io che ce lo in funzione e 13 A, IL 3600 E 24v,IL 5600 e a 48v.

Tu che configurazione hai come pannelli?

Io su questo inverter o messo pannelli che o sostituito da altro impianto n10 da 250w ma se dovevo comprarli nuovi li prendevo più grossi.tu che devi ancora comprarli regolati l'importante che non superi i valori del inverter 450v.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 ...



dolam
MegaWatt


Utente
Msg:388

Stato:



Inviato il: 28/04/2023 09:38:06

Su questo Inverter ho installato 9 pannelli Trina Solar Vertex 405W che presto passeranno a 11 o 12 , vediamo.
Il mio giudizio sulla sua efficienza è positivo, soprattutto perché con un escamotage sono riuscito a farlo andare in mix rete+fotovoltaico quando voglio, avendo un banco batterie che non uso perché non ha potenza di picco utilizzabile, quando devo mixare switccio su di esso, l’inverter sente che le batterie sono completamente cariche (5 minuti circa) e si predispone al by-pass ed è questa l’unica condizione in cui riesce ad aggiungere il suo FV alla presa di rete e quindi riesco a caricare le mie auto elettriche (3) in breve tempo e fino a 7KW di potenza



---------------





mpodda
milliWatt


Utente
Msg:16

Stato:



Inviato il: 28/04/2023 09:52:15

CITAZIONE (dolam, 28/04/2023 09:38:06 ) Discussione.php?216941&10#MSG145

Su questo Inverter ho installato 9 pannelli Trina Solar Vertex 405W che presto passeranno a 11 o 12 , vediamo.
Il mio giudizio sulla sua efficienza è positivo, soprattutto perché con un escamotage sono riuscito a farlo andare in mix rete+fotovoltaico quando voglio, avendo un banco batterie che non uso perché non ha potenza di picco utilizzabile, quando devo mixare switccio su di esso, l’inverter sente che le batterie sono completamente cariche (5 minuti circa) e si predispone al by-pass ed è questa l’unica condizione in cui riesce ad aggiungere il suo FV alla presa di rete e quindi riesco a caricare le mie auto elettriche (3) in breve tempo e fino a 7KW di potenza

Grazie per il tuo intervento...ma se aggiungi oltre 9 pannelli (ammettendo che siano in serie) non vai fuori tensione massima di 500V? Come li hai collegati? O come hai intenzione di collegarli i prossimi 2?



---------------





dolam
MegaWatt


Utente
Msg:388

Stato:



Inviato il: 28/04/2023 10:39:16

[quote=mpodda, 28/04/2023 09:52:15 ?Discussione.php?216941&10#MSG146]CITAZIONE (dolam, 28/04/2023 09:38:06 ) Discussione.php?216941&10#MSG145

Su questo Inverter ho installato 9
Grazie per il tuo intervento...ma se aggiungi oltre 9 pannelli (ammettendo che siano in serie) non vai fuori tensione massima di 500V? Come li hai collegati? O come hai intenzione di collegarli i prossimi 2?

Ciao, non andrò in overvoltage , 41,4 V è il loro voltaggio a circuito aperto
per cui 41,4 x 11 = 455 V, avrei margine per un'altro pannello ancora.
Comunque questa è una mia condizione provvisoria, appena la guerra termina l'impianto sarà registrato al GSE con un inverter Solaredge hd 6000 che ho già acquistato e che potrà portare pannelli fino a 12KW senza problemi di monofase e soprattutto dando alla rete tanta di quella energia che ora si perde con l'impianto in isola:
Esempio di oggi, sole pieno le batterie sono cariche, la casa assorbe solo 240W le auto sono tutte e tre fuori e cariche tutta l'energia che potrei produrre se ne va in fumo, fossi connesso alla rete immetterei 20/22 kWh che potrei poi sfruttarmi con la batteria virtuale dello SSP il prossimo inverno:
Insomma per me l'impianto in isola è stato un esperimento condizionato dai "venti di guerra" che presagivano scenari assurdi, per fortuna non accaduti e speriamo abbiano presto fine per tutti.
Ma avendo un impianto on-grid dal 2011 non posso che confermare che è pura follia avere un impianto in isola , il 50% della produzione annuale non verrà usata ne da noi ne da altri abitanti del pianeta perchè proprio nei periodi migliori , primavera-estate-autunno , la produzione viene sfruttata molto poco e te lo dico a ragion veduta, li monitoro entrambi h24 , le perdite di energia non utilizzata dall'isola sono enormi.



---------------





mpodda
milliWatt


Utente
Msg:16

Stato:



Inviato il: 28/04/2023 11:12:19

[quote=dolam, 28/04/2023 10:39:16 ?Discussione.php?216941&10#MSG147]CITAZIONE (mpodda, 28/04/2023 09:52:15 ) Discussione.php?216941&10#MSG146

CITAZIONE (dolam, 28/04/2023 09:38:06 ) Discussione.php?216941&10#MSG145
Su questo Inverter ho installato 9
Grazie per il tuo intervento...ma se aggiungi oltre 9 pannelli (ammettendo che siano in serie) non vai fuori tensione massima di 500V? Come li hai collegati? O come hai intenzione di collegarli i prossimi 2?

Ciao, non andrò in overvoltage , 41,4 V è il loro voltaggio a circuito aperto
per cui 41,4 x 11 = 455 V, avrei margine per un'altro pannello ancora.
Comunque questa è una mia condizione provvisoria, appena la guerra termina l'impianto sarà registrato al GSE con un inverter Solaredge hd 6000 che ho già acquistato e che potrà portare pannelli fino a 12KW senza problemi di monofase e soprattutto dando alla rete tanta di quella energia che ora si perde con l'impianto in isola:
Esempio di oggi, sole pieno le batterie sono cariche, la casa assorbe solo 240W le auto sono tutte e tre fuori e cariche tutta l'energia che potrei produrre se ne va in fumo, fossi connesso alla rete immetterei 20/22 kWh che potrei poi sfruttarmi con la batteria virtuale dello SSP il prossimo inverno:
Insomma per me l'impianto in isola è stato un esperimento condizionato dai "venti di guerra" che presagivano scenari assurdi, per fortuna non accaduti e speriamo abbiano presto fine per tutti.
Ma avendo un impianto on-grid dal 2011 non posso che confermare che è pura follia avere un impianto in isola , il 50% della produzione annuale non verrà usata ne da noi ne da altri abitanti del pianeta perchè proprio nei periodi migliori , primavera-estate-autunno , la produzione viene sfruttata molto poco e te lo dico a ragion veduta, li monitoro entrambi h24 , le perdite di energia non utilizzata dall'isola sono enormi.

Grazie, per me è molto importante avere una testimonianza come la tua che mi aiuta a capire meglio che tipo di pannello devo utilizzare. Per questioni che non sto ad elencarti devo fare un impianto ad isola ma per ora va bene così. Grazie ancora per la tua disponibilità.



---------------





Mgi
KiloWatt


Utente
Msg:214

Stato:



Inviato il: 28/04/2023 12:51:43

LINK

ad esempio questi come prezzo sono competitivi corrente 12,97 e sei dentro non so cosa costa la spedizione per la tensione moltiplichi 37 volt x numero pannelli e vedi quanti te ne stanno entro i 450 dovrebbero starcene dai 10 ai 12 a dimenticavo devi controllare anche la potenza massima immissione per cui sommi la potenza dei pannelli teorica poi e chiaro che a quelle potenze non ci arriverai mai



genus
milliWatt


Utente
Msg:14

Stato:



Inviato il: 30/04/2023 20:48:10

Salve,

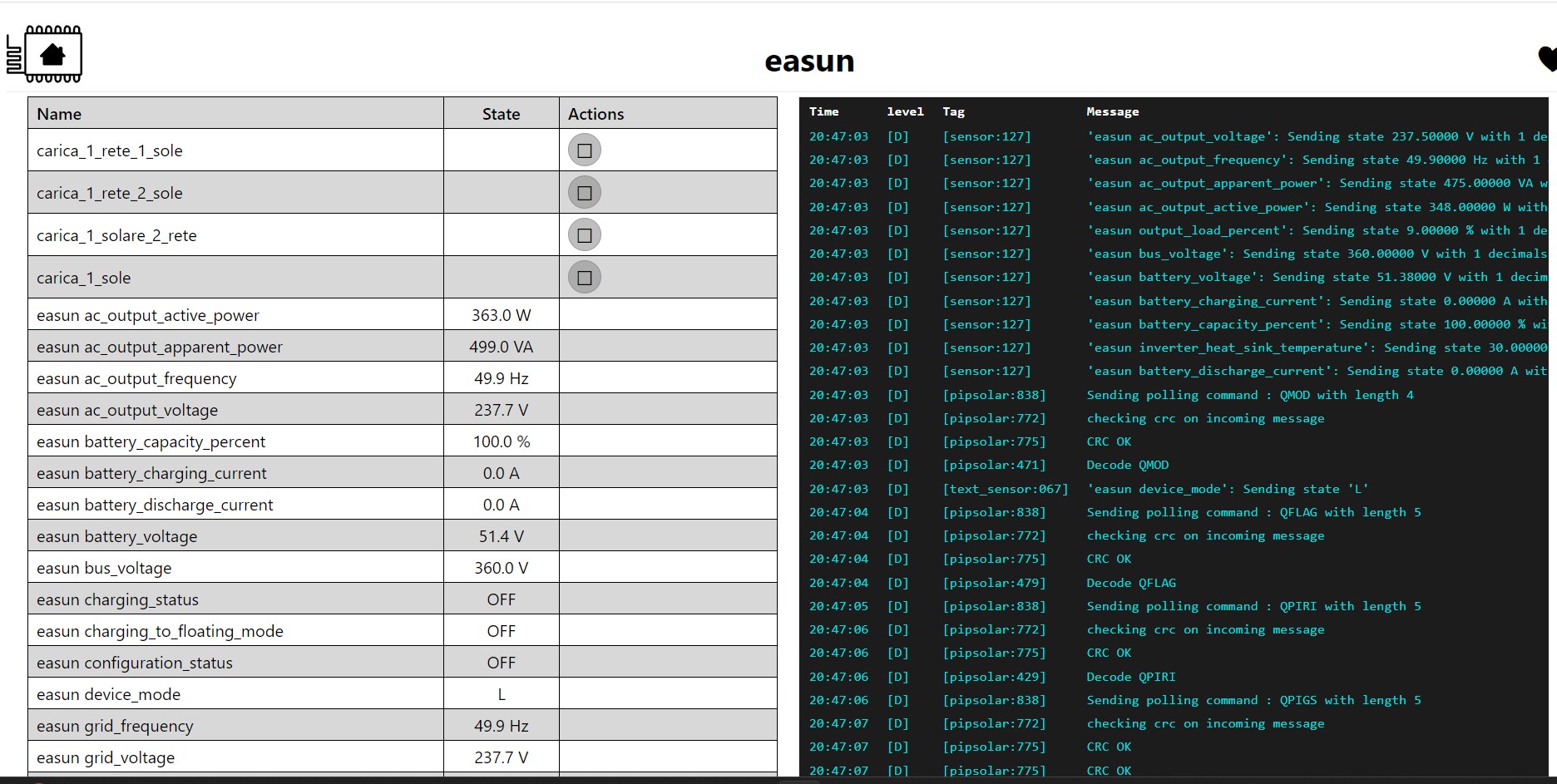

dopo varie prove sono riuscito ad integrare il mio inverter tramite esphome ho tolto la scheda usb ed ho collegato esp32 direttamente sui pin tx rx dell'inverter

integrato anche su home assistant



Immagine Allegata: Immagine 2023-04-30 204727.jpg

ForumEA/V/Immagine 2023-04-30 204727.jpg



mpodda
milliWatt


Utente
Msg:16

Stato:



Inviato il: 01/05/2023 13:17:57

CITAZIONE (genus, 30/04/2023 20:48:10 ) Discussione.php?216941&10#MSG150

Salve,
dopo varie prove sono riuscito ad integrare il mio inverter tramite esphome ho tolto la scheda usb ed ho collegato esp32 direttamente sui pin tx rx dell'inverter

integrato anche su home assistant

Ciao, ottima notizia, sto aspettando l'inverter per installarlo poi dovrò integrarlo su home assistant che gestisce tutta la casa. Hai il codice che hai configurato su ESP32?



---------------





genus
milliWatt


Utente
Msg:14

Stato:



Inviato il: 01/05/2023 18:44:31

substitutions:
device_name: easun
friendly_name: "EasunSMX"
name: easun
device_id: easun
tx_pin: GPIO19
rx_pin: GPIO21

esphome:
name: ${name}

esp32:
board: wemos_d1_mini32


# Enable logging
logger:

# Enable Home Assistant API
api:
encryption:


ota:
password:

wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
manual_ip:
static_ip: 192.168.0.170
gateway: 192.168.0.254
subnet: 255.255.255.0
dns1: 8.8.8.8
dns2: 192.168.0.254


# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Easun Fallback Hotspot"
password:
web_server:
port: 80

captive_portal:

uart:
- id: uart0
baud_rate: 2400
tx_pin: ${tx_pin}
rx_pin: ${rx_pin}
# debug:
# direction: BOTH
# dummy_receiver: false
# after:
# delimiter: "\r"
# sequence:
# - lambda: UARTDebug::log_string(direction, bytes);

pipsolar:
uart_id: uart0
id: inverter0

sensor:
- platform: pipsolar
pipsolar_id: inverter0
# QPIRI
# grid_rating_voltage:
# name: "${name} grid_rating_voltage"
# grid_rating_current:
# name: "${name} grid_rating_current"
# ac_output_rating_voltage:
# name: "${name} ac_output_rating_voltage"
# ac_output_rating_frequency:
# name: "${name} ac_output_rating_frequency"
# ac_output_rating_current:
# name: "${name} ac_output_rating_current"
# ac_output_rating_apparent_power:
# name: "${name} ac_output_rating_apparent_power"
# ac_output_rating_active_power:
# name: "${name} ac_output_rating_active_power"
# battery_rating_voltage:
# name: "${name} battery_rating_voltage"
# battery_recharge_voltage:
# name: "${name} battery_recharge_voltage"
# battery_under_voltage:
# name: "${name} battery_under_voltage"
# battery_bulk_voltage:
# name: "${name} battery_bulk_voltage"
# battery_float_voltage:
# name: "${name} battery_float_voltage"
# battery_type:
# name: "${name} battery_type"
# current_max_ac_charging_current:
# name: "${name} current_max_ac_charging_current"
# current_max_charging_current:
# name: "${name} current_max_charging_current"
# input_voltage_range:
# name: "${name} input_voltage_range"
# output_source_priority:
# name: "${name} output_source_priority"
# charger_source_priority:
# name: "${name} charger_source_priority"
# parallel_max_num:
# name: "${name} parallel_max_num"
# machine_type:
# name: "${name} machine_type"
# topology:
# name: "${name} topology"
# output_mode:
# name: "${name} output_mode"
# battery_redischarge_voltage:
# name: "${name} battery_redischarge_voltage"
# pv_ok_condition_for_parallel:
# name: "${name} pv_ok_condition_for_parallel"
# pv_power_balance:
# name: "${name} pv_power_balance"

# QPIGS
grid_voltage:
name: "${name} grid_voltage"
grid_frequency:
name: "${name} grid_frequency"
ac_output_voltage:
name: "${name} ac_output_voltage"
ac_output_frequency:
name: "${name} ac_output_frequency"
ac_output_apparent_power:
name: "${name} ac_output_apparent_power"
ac_output_active_power:
name: "${name} ac_output_active_power"
output_load_percent:
name: "${name} output_load_percent"
bus_voltage:
name: "${name} bus_voltage"
battery_voltage:
name: "${name} battery_voltage"
battery_charging_current:
name: "${name} battery_charging_current"
battery_capacity_percent:
name: "${name} battery_capacity_percent"
inverter_heat_sink_temperature:
name: "${name} inverter_heat_sink_temperature"
# pv_input_current_for_battery:
# name: "${name} pv_input_current_for_battery"
# pv_input_voltage:
# name: "${name} pv_input_voltage"
# battery_voltage_scc:
# name: "${name} battery_voltage_scc"
battery_discharge_current:
name: "${name} battery_discharge_current"
# battery_voltage_offset_for_fans_on:
# name: "${name} battery_voltage_offset_for_fans_on"
# eeprom_version:
# name: "${name} eeprom_version"
# pv_charging_power:
# name: "${name} pv_charging_power"

text_sensor:
- platform: pipsolar
pipsolar_id: inverter0
device_mode:
name: "${name} device_mode"
# last_qpigs:
# name: "${name} last_qpigs"
# last_qpiri:
# name: "${name} last_qpiri"
# last_qmod:
# name: "${name} last_qmod"
# last_qflag:
# name: "${name} last_qflag"

binary_sensor:
- platform: pipsolar
pipsolar_id: inverter0
# add_sbu_priority_version:
# name: "${name} add_sbu_priority_version"
configuration_status:
name: "${name} configuration_status"
# scc_firmware_version:
# name: "${name} scc_firmware_version"
load_status:
name: "${name} load_status"
# battery_voltage_to_steady_while_charging:
# name: "${name} battery_voltage_to_steady_while_charging"
charging_status:
name: "${name} charging_status"
# scc_charging_status:
# name: "${name} scc_charging_status"
ac_charging_status:
name: "${name} rete_carica_stato"
charging_to_floating_mode:
name: "${name} charging_to_floating_mode"
# switch_on:
# name: "${name} switch_on"
# dustproof_installed:
# name: "${name} dustproof_installed"
# silence_buzzer_open_buzzer:
# name: "${name} silence_buzzer_open_buzzer"
overload_bypass_function:
name: "${name} overload_bypass_function"
lcd_escape_to_default:
name: "${name} lcd_escape_to_default"
# overload_restart_function:
# name: "${name} overload_restart_function"
# over_temperature_restart_function:
# name: "${name} over_temperature_restart_function"
# backlight_on:
# name: "${name} backlight_on"
# PULSANTI PERSONALIZZATI

# Tipologia Di Carica
button:
- platform: template
name: "carica_1_solare_2_rete"
on_press:
then:
- output.pipsolar.set_level:
id: charger_source_priority_out
value: 0.0
- platform: template
name: "carica_1_rete_2_sole"
on_press:
then:
- output.pipsolar.set_level:
id: charger_source_priority_out
value: 1.0
- platform: template
name: "carica_1_rete_1_sole"
on_press:
then:
- output.pipsolar.set_level:
id: charger_source_priority_out
value: 2.0
- platform: template
name: "carica_1_sole"
on_press:
then:
- output.pipsolar.set_level:
id: charger_source_priority_out
value: 3.0
# Corrente Massima Di Carica
- platform: template
name: "ricarica_corrente_massima_2"
on_press:
then:
- output.pipsolar.set_level:
id: current_max_ac_charging_current_out
value: 2.0
- platform: template
name: "ricarica_corrente_massima_10"
on_press:
then:
- output.pipsolar.set_level:
id: current_max_ac_charging_current_out
value: 10.0
- platform: template
name: "ricarica_corrente_massima_20"
on_press:
then:
- output.pipsolar.set_level:
id: current_max_ac_charging_current_out
value: 20.0


switch:
- platform: pipsolar
pipsolar_id: inverter0
output_source_priority_utility:
name: "${name} output_source_priority_utility"
output_source_priority_solar:
name: "${name} output_source_priority_solar"
output_source_priority_battery:
name: "${name} output_source_priority_battery"
input_voltage_range:
name: "${name} input_voltage_range"
pv_ok_condition_for_parallel:
name: "${name} pv_ok_condition_for_parallel"
pv_power_balance:
name: "${name} pv_power_balance"

output:
- platform: pipsolar
pipsolar_id: inverter0
battery_recharge_voltage:
id: inverter0_battery_recharge_voltage_out
charger_source_priority:
id: charger_source_priority_out
current_max_ac_charging_current:
id: current_max_ac_charging_current_out


ho aggiunto 3 tasti per la carica delle batterie 2 10 e 20 A


 InizioPagina


Pag: (15)  < ...  7   8   9   [10]   11   12   13  ...>    (Ultimo Msg)

Versione Completa!

Home page     TOP100-SOLAR    Home page forum
