Accumulatori
Seplos Mason problema Abnormal Communication ,Il kit dopo l'assemblaggio presenta questo errore

Pag: (3)   [1]   2   3    (Ultimo)


FinePagina

Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 12:38:01

Salve a tutti, dopo aver assemblato il Mason kit seplos verticale con scheda bms 200 ah e sistema di batterie lipofe4 16 x 280ah mi ritrovo alla prima accensione l'errore "abnormal communication". Ho seguito tutto l'assemblaggio passo passo. Potete aiutarmi?



Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 13:07:47

Aggiungo che non ho fatto nessun reset, ho solo acceso dopo l'assemblaggio



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15127

Stato:



Inviato il: 21/09/2023 14:26:34

Ma a display del BMS è tutto OK, le tensioni celle sono OK da display?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 14:29:42

No, non appare alcun dato. Si accende, fa il test delle spie poi rimane il rosso e scrive "abnormal communication", dopo di che sembra fare un nuovo controllo perché la scritta si spegne e si riaccende.



Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 14:36:53

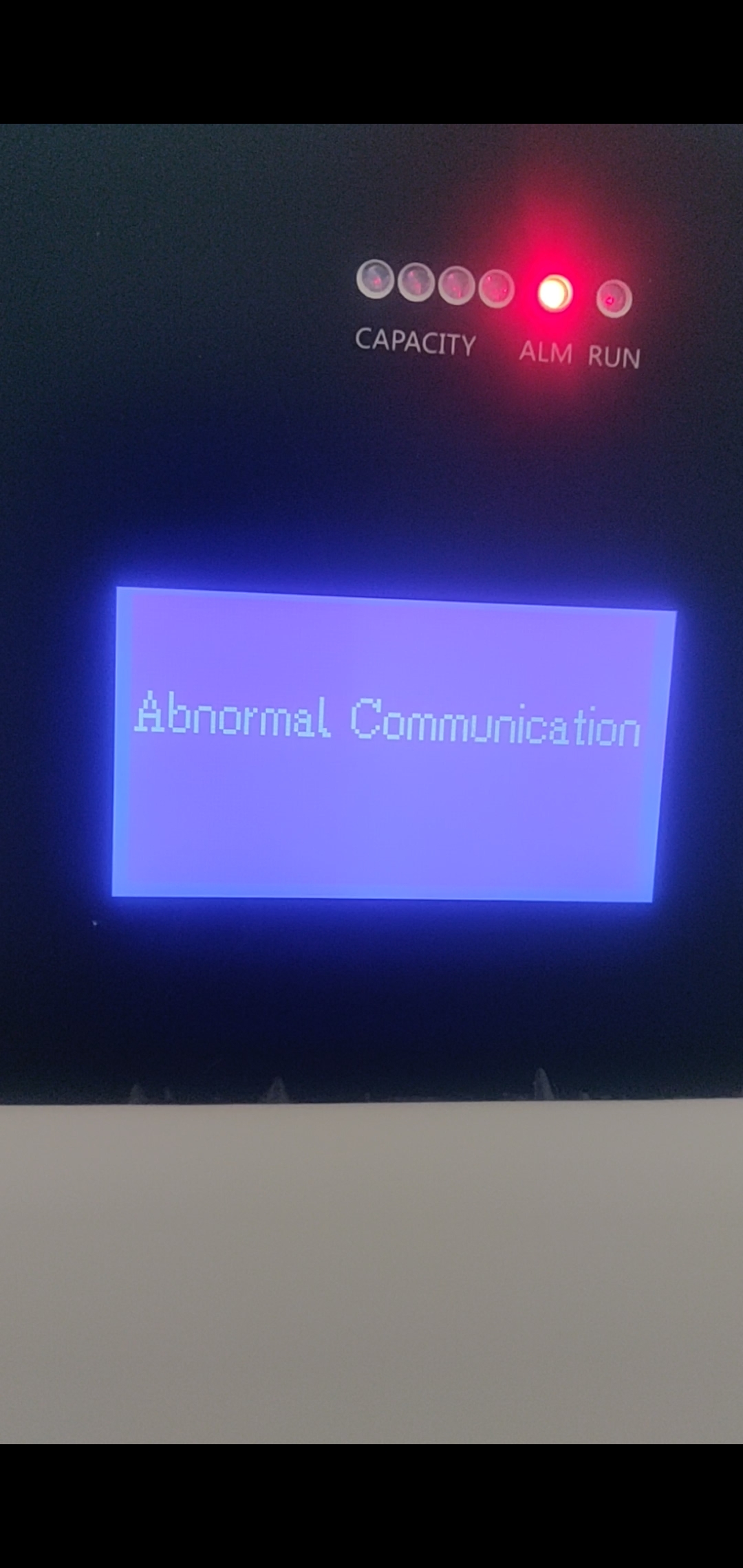

Questa è la scritta, i tasti non mi permettono di fare niente



Immagine Allegata: Screenshot_20230921-143454.jpg

ForumEA/V/Screenshot_20230921-143454.jpg



Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 14:46:45

Le connessioni sui poli delle batterie sono giusti, anche perché le lunghezze dei cavetti non permettono errori. Ho appena provato a misurare la tensione in uscita dai connettori esterni (0 Volt)... mi viene il dubbio che stringendo i bulloni del fusibile da 400ah ho sentito un piccolo crick. Però a vista era integro, che ne dite?



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15127

Stato:



Inviato il: 21/09/2023 17:10:26

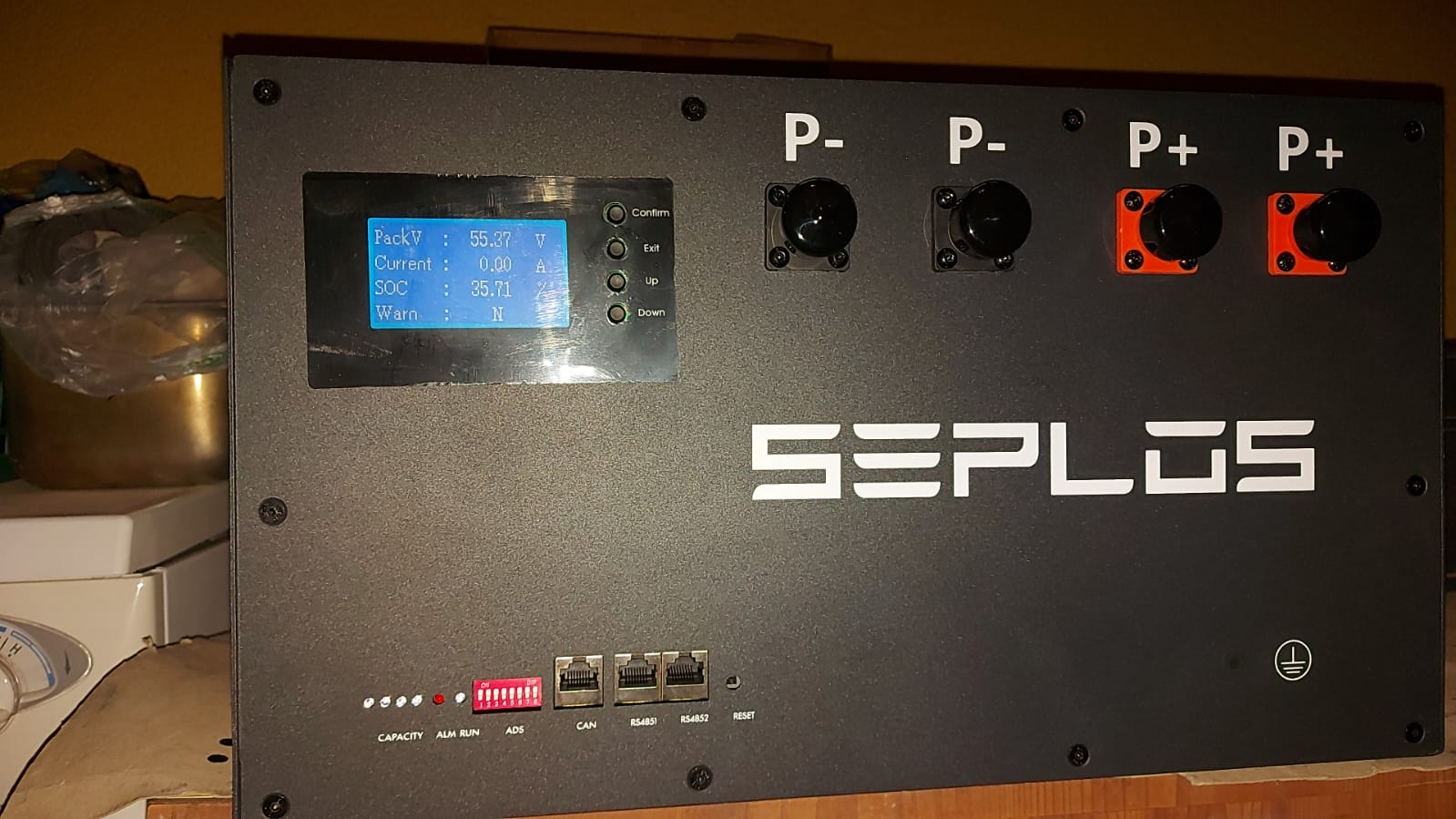

Che strano frontale ha il tuo Mason Kit?



Immagine Allegata: h.jpeg

ForumEA/V/h_1.jpeg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 17:24:54

È la versione verticale, il bms è lo stesso, 200ah 16s, anche dentro ha la stessa struttura. Ti invio un link del video di assemblaggio per conoscenza
https://www.youtube.com/watch?v=cW0RSxQin9s

LINK



Modificato da Claudio - 21/09/2023, 19:16:40


Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 17:27:26

Le istruzioni per l'assemblaggio sono le stesse di quello orizzontale, purtroppo hanno fatto un errore nella spedizione e alla fine l'ho tenuto visto che il bms era lo stesso con connessioni di controllo delle celle identiche



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15127

Stato:



Inviato il: 21/09/2023 17:34:46

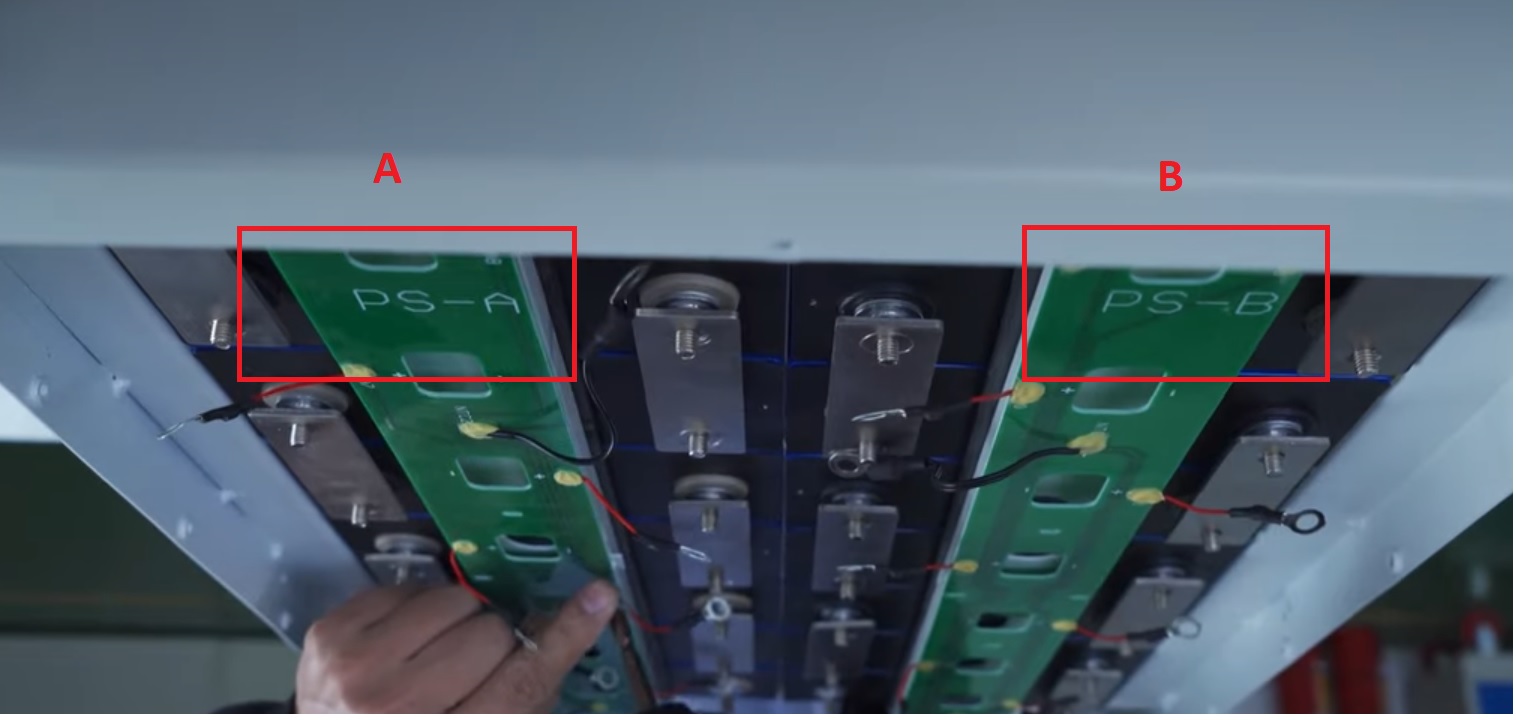

Hai verificato che i due bus-bar siano corretti A e B, quello di Riccardo ne aveva due uguali.



Immagine Allegata: Immagine.jpg

ForumEA/V/Immagine_106.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 17:44:02

Sono A e B, potrei aver invertito i connettori alla Bms, quello nero messo nella bus bar errata e viceversa?



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15127

Stato:



Inviato il: 21/09/2023 17:50:28

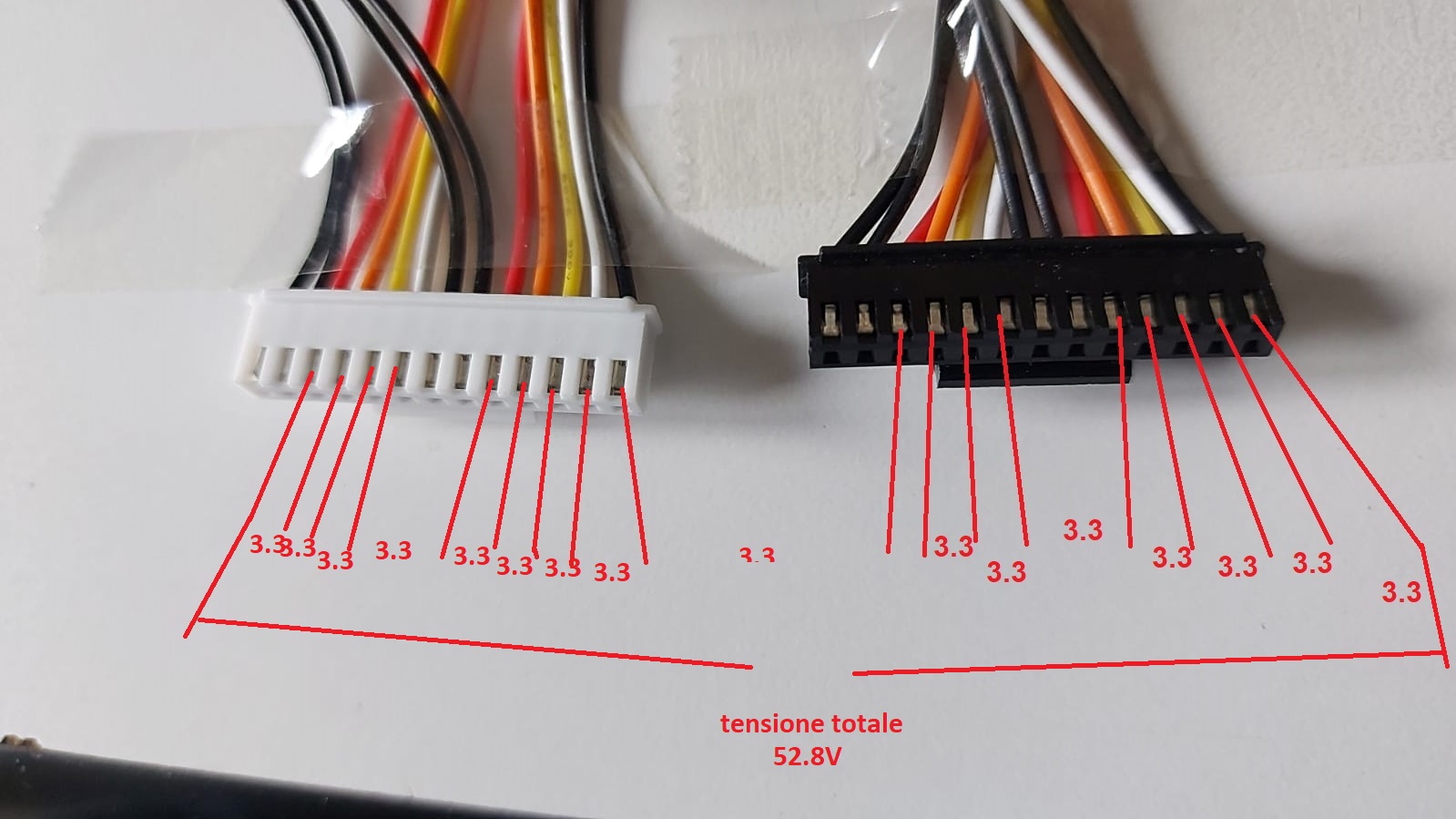

i connettori che arrivano dalle batterie hai verificato le tensioni?



Immagine Allegata: controllo_cavi.jpg

ForumEA/V/controllo_cavi_1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15127

Stato:



Inviato il: 21/09/2023 17:51:05

CITAZIONE (Massimiliano74, 21/09/2023 17:44:02 ) Discussione.php?217380&1#MSG10

Sono A e B, potrei aver invertito i connettori alla Bms, quello nero messo nella bus bar errata e viceversa?



Anche, controlla.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15127

Stato:



Inviato il: 21/09/2023 17:54:10

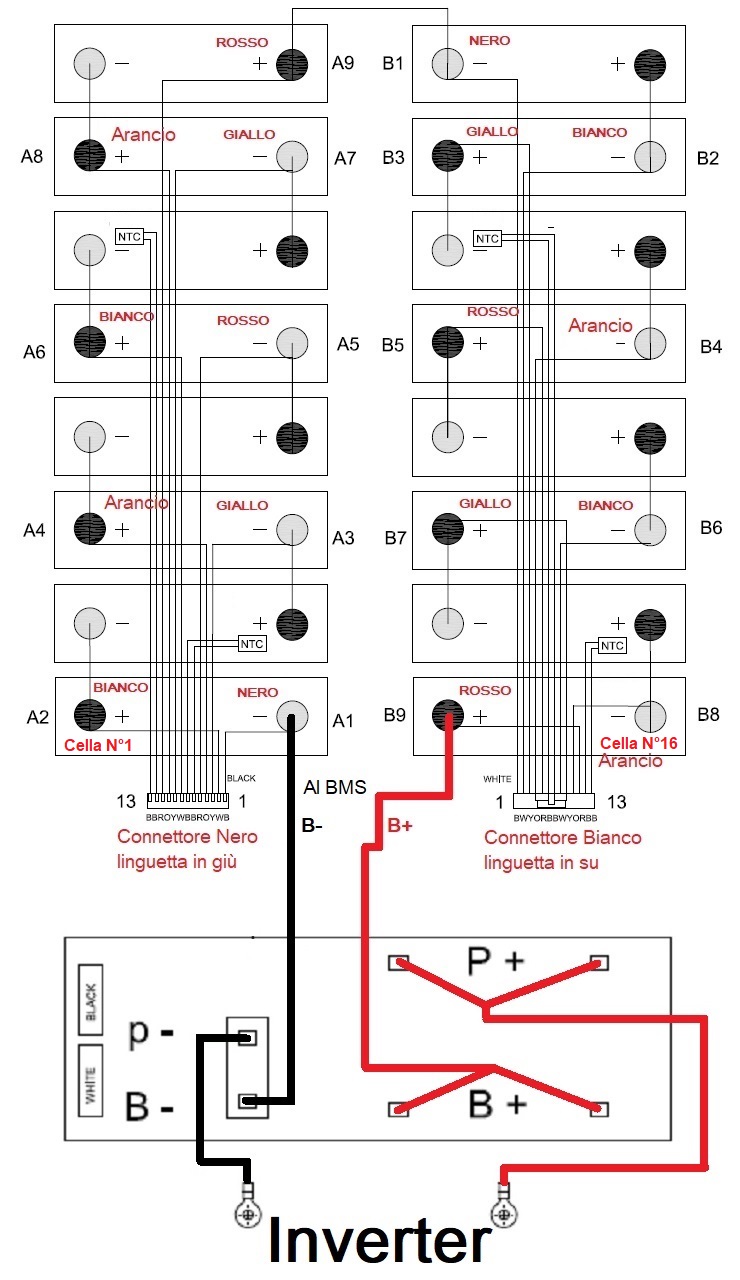

e il cablaggio di potenza.



Immagine Allegata: Prolunga cavi.jpg

ForumEA/V/Prolunga cavi_7.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Massimiliano74
Watt


Utente
Msg:50

Stato:



Inviato il: 21/09/2023 18:17:09

Grazie, domani mattina farò il controllo. Sempre grazie
