impianto fotovoltaico con UPS ,ricicliamo un ups usato

VISUALIZZA L'ALBUM

Pag: (3)   1   [2]   3    (Ultimo)


FinePagina

mixtrb

Avatar
GigaWatt


Utente
Msg:835

Stato:



Inviato il: 10/10/2011,09:32

CITAZIONE (pin_32 @ 5/10/2011, 21:37)
[......]
invito tutti anche i guru del forum ad esprimere pareri su questo progetto che vorrei realizzare.

ciao

descrizione funzionamento:

- i pannelli generano corrente (ovvio)
- la corrente dai pannelli attraversa lo shunt (serve per sapere quanta corrente viene generata)
- proseguendo (la corrente) attraversa i diodi e ricarica la batteria
- a batteria carica il circuito di controllo (microcontrollore pic) cortocircuita i pannelli tramite i mosfet
- l'ups trasforma l'energia fornita dai pannelli (e quella della batteria) in ca 220v
- il sistema di controllo dialoga con una interfaccia a display remota, dalla quale si può fare di tutto (basta implementare nel programma)
- varie ed eventuali in corso d'opera...
- ovviamente quando non c'è sole il pic riattacca la corrente del gestore all'ups

che ve ne pare?? faccine/construction.gif

perché hai scelto di cortocircuitare la corrente dei pannelli e non di interromperla con un relè p.ex., pilotato dagli stessi mosfet (più piccoli, naturalmente)?

avresti meno potenza da dissipare in calore;
oppure quella potenza, deviandola, la potresti usare per scaldare l'acqua in un boiler e quando è calda attivare un'elettrovalvola per collegarla all'impianto dell'acqua calda di casa, che sarebbe allora gratuita, d'estate.
quando anche il boiler è caldo, solo allora staccare con relè, come detto sopra, oppure deviare su ventilatori o altro per il raffrescamento di casa, oppure raffreddare i pannelli.

perché 4 shunt? non te ne basta 1 dopo la confluenza dei pannelli?
se vuoi vedi se c'è qualcosa che ti può interessare nella discussione

se risparmi sulle batterie dovrai spendere maggiormente nei pannelli per ottenere una potenza istantanea adeguata ad esigenze non minimali
secondo me va trovato il giusto equilibrio fra potenza fornita dai pannelli, immagazzinata nelle batterie e fornita ai carichi;
ci sono anche i giorni con nuvole che vanno e vengono, da considerare;
se limiti troppo le batterie puoi sfruttare meno l'impianto fotovoltaico oppure devi eseguire spesso (troppo?) la commutazione ENEL/fotovoltaico nei giorni con tempo variabile;
dipende anche dalla zona geografica dove è posto l'impianto, se in corsie preferenziali per le formazioni nuvolose piuttosto che in zone con meteorologia più stabile definita.

comunque bell'idea; seguendo io, con l'impianto di drmacchi11, un percorso simile, non può che piacermi



cento50
milliWatt


Utente
Msg:18

Stato:



Inviato il: 10/10/2011,21:22

pin 32 anche io sono in provincia di chieti...

CITAZIONE (superlep @ 5/10/2011, 20:38)
grazie per la risposta ed hai pienamnete ragione.
dunque il mio ups e' il famosissimo e costosissimo (scherzo ovviamente)

Mustek 600 comprato a 50 euro a mediaworld, quindi batteria da 12v.
Qundi 600VA, che corrispondono a circa 360W.

consumo e' di circa 90W, una cifra , un botto e vorrei,( a saperlo), fare una modifica per limitare la sua "fame", dato che appunto mi sto anche dotando di un'impianto fotovoltaico di 500w
consumasse 9w e' un successone!!!!!

ciao SUPERLEP , mi sipace dirtelo ma quelli piccoletti sono dei giocattolini..
non servono praticamente a nulla dovresti puntare almeno su un 24 volt,

io ho un 24V e mi trovo benissimo,
saluti



Marsielo
milliWatt


Utente
Msg:8

Stato:



Inviato il: 13/10/2011,10:24

Scusami il ritardo nel risponderti pin 32.
Ho dei dubbi su alcune cose.

1) Mettendo solamente dei diodi dal pannello fotovoltaico alle batterie, senza utilizzare un regolatore di carica, possono esserci dei problemi di durata delle batterie?

2) Ho un kema power 48v da 3000 watt che in realta' è un UPS ,qualche cervellone potrebbe darmi qualche consiglio su come alleggerire il consumo a vuoto?

3) Sul progetto postato da pin 32 ,quando le batterie sono giu' interviene la corrente di rete che entra nell'UPS e se si optasse per un sistema diverso del tipo ,quando le batterie scendono sotto un determinato voltaggio far intervenire un caricabetterie, collegato alla rete ,che aiuti i pannelli a ricaricare le batterie ,aumentando notevolmente la durata delle stesse?

N.B. In commercio ho trvato un apparecchio chiamato bilanciatore di rete che dovrebbe essere un caricabatterie cioe' un alimentatore con un regolatore di carica.

Un GRAZIE anticipato attendo consigli.




Modificato da Marsielo - 13/10/2011, 16:54


MarKoZaKKa

Avatar
GigaWatt


Utente
Msg:1886

Stato:



Inviato il: 13/10/2011,14:34

Per holly: ho recuperato un UPS usato della chloride da 1000VA/700W doppia conversione uscita onda sinusoidale (non so se è pura, all'oscilloscopio è molto bella) con pacco batterie interno da 48V e connettore esterno per pacco batterie esterno. Volevo sfruttarlo per alimentare l'impianto di riscaldamento a legna di mia madre, dato che d'inverno sono frequenti le interruzioni di energia per cause metereologiche; per il momento lo metto sotto così, poi volevo fare in modo di farlo funzionare solo con l'impianto fotovoltaico che andrò a realizzare in futuro. Ho anche un vecchissimo powertronix di recupero da 4,2KVA (schede di controllo in logica CMOS senza microprocessori!!! ) anche questo ad onda sinusoidale doppia conversione che sono finalmente riuscito a provare dopo mesi di giacenza in cantina, peccato che abbia il pacco batterie costituito da 16x12V... questo penso sia un pò piu arduo da riutilizzare... potresti darmi due dritte su come modificarli?



---------------
Tecnico qualificato in clownerie
Windsurfer a tempo perso
Slalomaro senza speranze
...



hollywoodrz

Avatar
Watt


Utente
Msg:87

Stato:



Inviato il: 13/10/2011,20:35

ciao, be come primo passo è quello di togliere l'alimentatore delle batterie, in pratica tu usi l'ups sempre in autonomia quindi via il caricabattrerie poi secondo passo e trovare la reattanza del boost elevatore di solito in queste potenze e montata esterna e a prima vista sembra un grosso trasformatore con 3 o 5 cavi che entrano di vari colori, poi altro passo è indentificare i conponeti di potenza e togliere il boost ma qui o sai come funzioana il boost o meglio lasciare stare qui è obbligatorio lo scema elettrico altrimenti corri veramente il rischio di rovinare tutto.
già con queste cosette la riduzione del consumo e influente poi altro passaggio è togliere alcune ventole di solito ve ne mettono 2 una ha il controllo se funziona o meno l'altra invecie è " libera la puoi togliere e ups non se ne accorge" e anche questo ti fa risparmiare 3 ai 5 watt. poi che latro dire controlla se vi sono spie inutili o altro poi non fai altro che farlo partire in autonomia e senza mettere nulla come carico controllare quanta corrente assorbe dalle batterie, e con la formula P=V*I trovi la potenza I e data dalla lettura della pinza amperometrica o dal tester in serie al circuito, V è la tensione che usi per alimentare Il tuo Ups modificato ciao
comunque se per caso devi passare da vicenza avvisami ciao e mandami un messaggio privato a uno dei miei indirizzi di posta iz3nve@arivicenza.it



---------------





pin_32
KiloWatt


Utente
Msg:188

Stato:



Inviato il: 16/10/2011,20:14

x mixtrb
grazie per la risposta. espongo il mio ragionamento su alcune tue domande:

" perché hai scelto di cortocircuitare la corrente dei pannelli ? "
la mia intenzione è quella di "calibrare" l'impianto sul consumo diurno di casa mia, quindi a conti fatti + o - dovrebbe avanzare poca energia per questo motivo ho optato per questa scelta. ovviamente il tuo discorso non fa una grinza e sicuramente sara presa in considerazione.

" perché 4 shunt? non te ne basta 1 dopo la confluenza dei pannelli? "
vorrei avere la possibilità di monitorare l'energia prodotta dai singoli pannelli nel corso della giornata, per poter capire se sono orientati nella maniera più consona alle mie esigenze. infatti vorrei posizionare 4 pannelli in posizioni diverse, per ottenere una produzione più omogenea nell'arco della giornata.

fortunatamente abito in una zona prevalentemente soleggiata e non dovrei avere problemi di alternanza di produzione di energia.
non è nelle mie intenzioni effettuare accumulo di energia da usare la sera, per evitare di utilizzare grosse batterie dai grossi costi e quindi lungo tempo di ammortizzamento.

avevo già visto il tuo lavoro nell'altra discussione e la stavo seguendo con interesse.
attendo tue considerazioni

x cento50: apprendo con piacere che siamo paesani dove abiti con esattezza?

x Marsielo:
1) il regolatore di carica serve principalmente per "regolare" la carica della batteria se non lo usi sovraccarichi le batterie.
2) hollywoodrz ha risposto...
3) le batterie sono tenute in carica dai pannelli solari, una volta che viene meno il sole il sistema solare viene escluso e si ripassa al gestore, nel caso che la batteria si dovesse scaricare interviene il caricabatteria dell'ups.

ciao e grazie del post

aggiornamenti vari:
ho guastato l'ups (miserialadra). avete dei consigli (nel caso non riuscissi a ripararlo) per un acquisto adatto alle mie esigenze??

un saluto a tutti.





---------------
Di quello che c'è... Non manca nulla!!




Marsielo
milliWatt


Utente
Msg:8

Stato:



Inviato il: 17/10/2011,15:35

Vi ringrazio delle risposte che mi avete dato, ma ho un dubbio.

Pin32 ha risposto:
1) il regolatore di carica serve principalmente per "regolare" la carica della batteria se non lo usi sovraccarichi le batterie.

Scusami ma nel progettino postato non vedo nessun regolatore di carica ,ci sono solo dei diodi ,in questo modo non rischieresti di sovraccaricare le batterie e quindi rovinarle?

Un saluto faccine/smile.gif



pin_32
KiloWatt


Utente
Msg:188

Stato:



Inviato il: 17/10/2011,17:40

x Marsielo
lo schema postato è uno schema basilare è non contiene tutti gli elementi del sistema. infatti se guardi meglio lo schema noterai che vi è un blocco a microcontrollore ed è questo che si occuperà di gestire la ricarica delle batterie.
più avanti una volta deciso cosa deve fare esattamente l'elettronica, sarà postato lo schema completo, quindi segui il post e troverai le risposte.
ciao



---------------
Di quello che c'è... Non manca nulla!!




Marsielo
milliWatt


Utente
Msg:8

Stato:



Inviato il: 18/10/2011,11:04

x pin 32
Ora è chiaro attendero' con ansia il progetto del microcontrollore.
Grazie faccine/happy.gif



pin_32
KiloWatt


Utente
Msg:188

Stato:



Inviato il: 9/11/2011,13:41

salve a tutti.

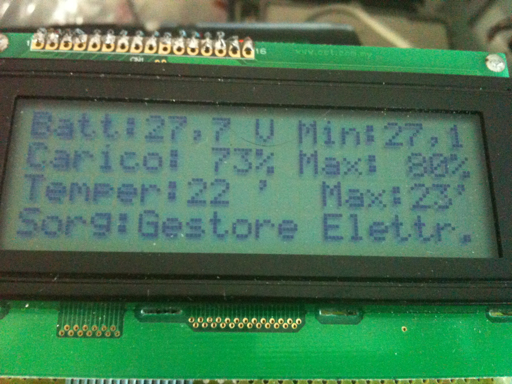

primo prototipo del circuito di controllo dell'ups:

indicazione della tensione attuale della batteria e della minima tensione raggiunta nell'arco della giornata (si resetta automaticamente alla mezzanotte)

indicazione del carico attuale dell'ups e del carico massimo raggiunto nell'arco della giormata (si resetta automaticamente alla mezzanotte).

indicazione della temperatura dell'ups e della temperatura massima raggiunta nell'arco della giormata (si resetta automaticamente alla mezzanotte).

indicazione della sorgente di energia utilizzata.

Immagine Allegata: 1

http://www.energialternativa.info/Public/NewForum/ForumEA/7/1/1/6/7/6/0/1320842511.jpg




Modificato da pin_32 - 9/11/2011, 14:09


---------------
Di quello che c'è... Non manca nulla!!




pin_32
KiloWatt


Utente
Msg:188

Stato:



Inviato il: 9/11/2011,13:52

scusate i doppi post ma non riesco ad inserire più immagini sullo stesso.

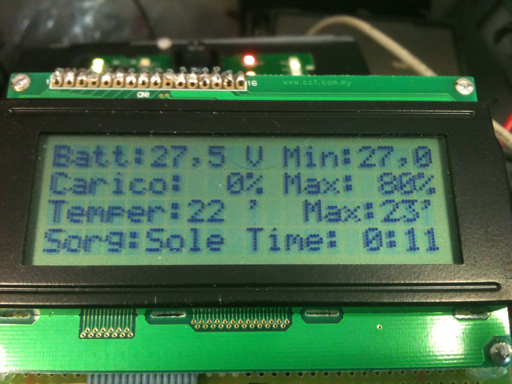

ups in modalità solare: viene indicato il tempo (ore e minuti) totale di funzionamento nelle 24 ore, si resetta automatinamente alla mezzanotte.

Immagine Allegata: 2

http://www.energialternativa.info/Public/NewForum/ForumEA/7/1/1/6/7/6/0/1320843141.jpg




---------------
Di quello che c'è... Non manca nulla!!




pin_32
KiloWatt


Utente
Msg:188

Stato:



Inviato il: 9/11/2011,13:53

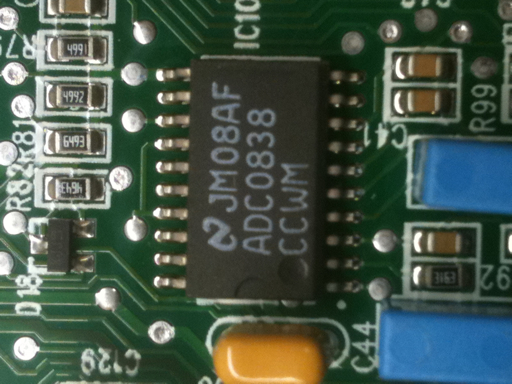

circuito adc dell'ups da cui prelevo i segnali relativi alla temperatura e al carico

Immagine Allegata: 4

http://www.energialternativa.info/Public/NewForum/ForumEA/7/1/1/6/7/6/0/1320843222.jpg




---------------
Di quello che c'è... Non manca nulla!!




pin_32
KiloWatt


Utente
Msg:188

Stato:



Inviato il: 9/11/2011,13:55

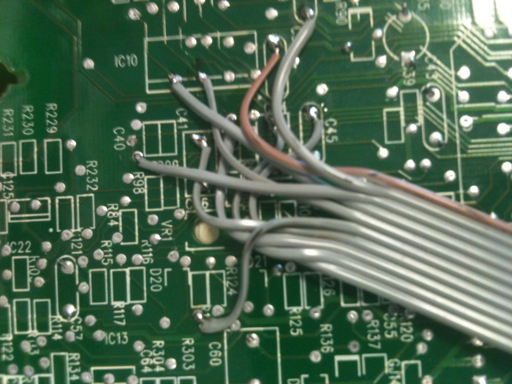

punto di prelevamento dei segnali analogici sulla scheda dell'ups pin 1-8 del chip adc 0838:
pin1=tesione batteria
pin2=tensione in rete
pin3=?
pin4=tensione di uscita ups
pin5=?
pin6=carico ups
pin7=temperatura
pin8=corrente di ricarica della batteria

per il momento utilizzo solo i segnali relativial pin 1-6-7.


ciao

Immagine Allegata: 3

http://www.energialternativa.info/Public/NewForum/ForumEA/7/1/1/6/7/6/0/1320843356.jpg




Modificato da pin_32 - 9/11/2011, 14:26


---------------
Di quello che c'è... Non manca nulla!!




pin_32
KiloWatt


Utente
Msg:188

Stato:



Inviato il: 15/11/2011,21:28

Un saluto a tutti, vi chiedo un consiglio:
Secondo voi e' utile acquisire la tensione di rete, la tensione di uscita, la corrente di ricarica della batteria, sto valutando se omettere queste informazioni (in effetti a che mi servono) e semplificare in po le cose, fatemi sapere cosa ne pensate, anche del progetto in generale che ne pensate?
ciao



---------------
Di quello che c'è... Non manca nulla!!




Marsielo
milliWatt


Utente
Msg:8

Stato:



Inviato il: 16/11/2011,09:24

X pin 32
Il prototipo del circuito di controllo dell'ups che hai mostrato è interessannte ma alquanto ristretto al tuo inverter ,d'altro canto preferirei non manomettere l'UPS in quanto potrebbero
diventere inaffidabili o pericolosi cmq, credo che la soluzione migliore sarebbe creare un circuito che controlli è regoli il tutto come quelo postato allinizio.
Per quanto riguarda l'ultimo post non capisco l'aquisire la tensione per fare cosa, potresti esstere piu' preciso.
Un saluto Ciao.
