Inviato il: 29/12/2015 15:40:49

Accidenti !!! Questo ultimo link ha risolto un problema che inseguo da vari anni, ovvero collegare le mie batterie che si caricano con il sole alla rete elettrica senza immettere energia in rete!. Grazie Roberto67 per aver postato il link.



vascomark

Avatar
Watt


Utente
Msg:53

Stato:



Inviato il: 31/12/2015 18:23:02

A distanza di giorni ho terminato la lettura di tutte le 28 pagine di questo argomento, volevo complimentarmi con tutti quelli che hanno contribuito e per tutte le informazioni che avete reso disponibili. Io ho un impianto FV che viaggia da solo e non posso modificare in quanto perderei gli incentivi del GSE, poi possiedo un altro inverter Sirio da 3Kw sempre per fotovoltaico ma come avete scritto in molti su questo forum se lo alimento a batteria tende a fornire la massima potenza possibile.
Avendo già a disposizione un inverter mi scoccia un po' comprarne un altro, ma modificarlo per limitare la potenza che produce non è per nulla facile.
Grazie a questo forum ho letto la brillante idea di provare ad amplificare il segnale del sensore di corrente in uscita per cercare di imbrogliare l'inverter.

Io ci stó provando, il mio scopo è quello di caricare delle batterie con l'energia in surplus di giorno per utilizzarla la sera.



gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 09/12/2016 00:42:46

Salve dopo avere modificato con risultati eccellenti il grid tie con atmel , ne ho comprati altri ma all'interno ho trovato il pic 16F877A quindi sono fermo.
Qualcuno ha già fatto esperimenti e trovato qual'è la resistenza che limita la potenza dell'inverter?
senza modificare il firmware possiamo agire direttamente sul valore della resistenza per limitarne la potenza.

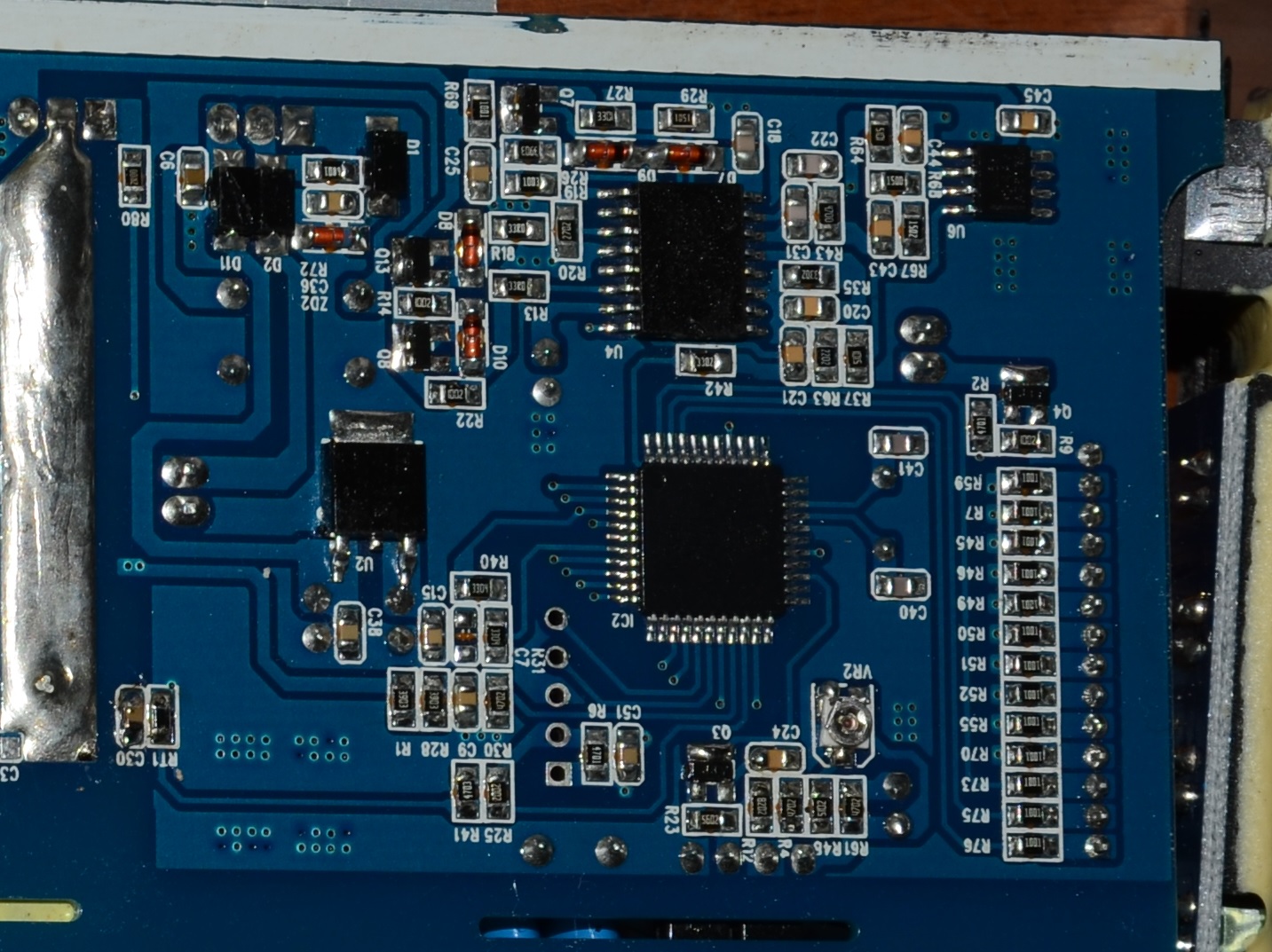

http://www.energialternativa.info/public/newforum/ForumEA/P/controllo.jpg

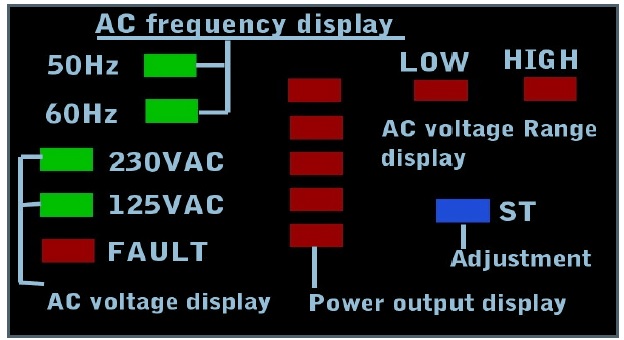

http://www.energialternativa.info/public/newforum/ForumEA/P/pannello_1.jpg



Scarica allegato




Modificato da gruppo - 11/12/2016, 09:58:51


---------------
Batterie? no grazie ho SSP




gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 21/03/2017 16:52:57

buonasera, sicuro di fare cosa gradita
segnalo un circuito interessante per gestire la non immisione in rete di un inverter gridtie
http://www.webalice.it/crapellavittorio/electronic/varisch8.htm#inv



Modificato da gruppo - 21/03/2017, 17:01:05


---------------
Batterie? no grazie ho SSP




gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 25/06/2017 13:00:22

un inverter gritie col pic è morto non si accende più nemmeno il pannellino frontale.
i mos non sono in corto i fusibili sono buoni vi è solo un tip41C che scalda ma dopo averlo tirato giù risulta buono.



---------------
Batterie? no grazie ho SSP




Riccardo

Avatar
GigaWatt


Utente
Msg:2929

Stato:



Inviato il: 26/06/2017 17:40:50

gruppo,se alimenti l'inverter con un alimentatore con 25v quanti amper assorbe,vede un corto?Il guasto potrebbe essere sul riduttore di tensione per far funzionare la logica di controllo



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 27/06/2017 00:38:14

non ho ancora provato a intuito mi sembrava l'integrato U2 ed avevo misurato in ingresso circa 1V comunque ho fatto saltare via la vernice da U2 ed ho visto che è un 78M05 ma sono dei cog@@@@i sti cinesi regge al massimo 35V in ingresso li prenderei a calci in c@@o.Faccine/ranting2.gif
con molta calma proverò a tirarlo giù infatti hai suoi capi vi era circa 1V presumo sarà andato al creatore ti farò sapere.
il modello del inverter è il SY-GWV-500w VMP 26-30V VOC34-38V MPPT 24-48V
VMP35-39V VOC 42-46V INPUT DC 22-60v OUTPUT AC230V
l'etichetta è fuorviante quindi penso che questo sia il modello con tensione più bassa ma comunque fuori range anche prendendo il valore più basso.Faccine/furious.gif

msg modificato causa il 78m05 è stato messo in cascata ad un tensione regolata di 12Vdc vedi nei post più avanti



Modificato da gruppo - 27/06/2017, 21:52:44


---------------
Batterie? no grazie ho SSP




Riccardo

Avatar
GigaWatt


Utente
Msg:2929

Stato:



Inviato il: 27/06/2017 15:57:30

Prima di scollegarlo dallo stampato,ti conviene staccare solo il terminale di uscita e vedere se ritorna la tensione di 5 v o se rimane 1 v.Se rimane 1 volt ti conviene alimentarlo dall'esterno con uno stabilizzatore e verificarne il funzionamento



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 27/06/2017 17:39:04

troppo tardi mi è rimasto in mano un piedino , già sostituito per le prove con un to220
per quanto riguarda il 7805 non scalda l'ingresso rimane sotto il volt
ho detto anche una ca**ata per il discorso 35V è protetto da un altro alimentatore fatto col tip41c uno zener da 12V (provato) una r da 6,8k di base e qualche diodo
ho tirato giù lo zener pensando fosse in corto ma col multimetro vedo la giunzione e non risulta in corto allora lo ho rimontato.
sui 15v comincia a scorrere sui 100mA la tensione casca tutta ai capi VCE del tip il 7805 non è perchè sostituito devo vedere dove va il d11 S14 oltre che al 7805
non sale la tensione in uscita d11
ora controllo anche i condensatori in ingresso al 7805



Immagine Allegata: schemino.jpg

ForumEA/R/schemino.jpg



Modificato da gruppo - 27/06/2017, 18:14:15


---------------
Batterie? no grazie ho SSP




gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 27/06/2017 18:48:20

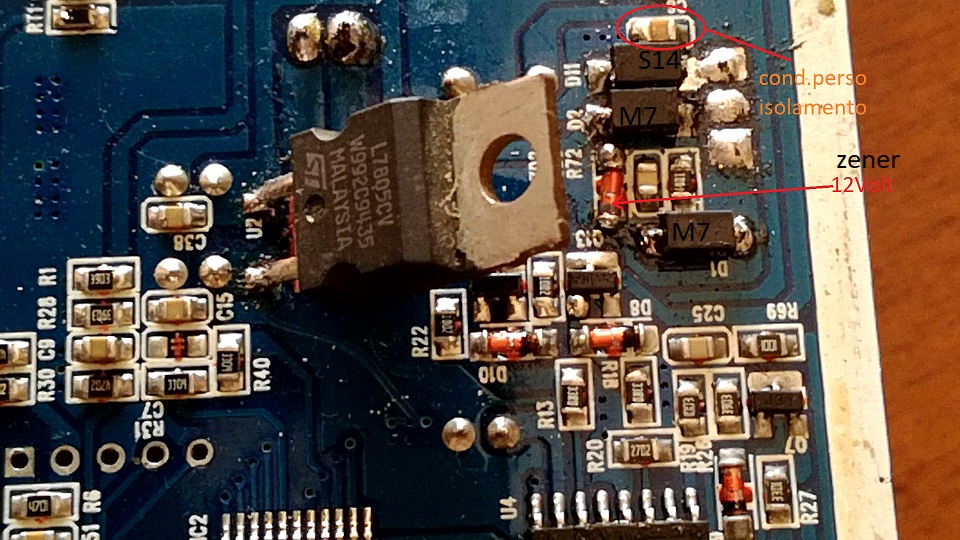

EUREKAFaccine/cheers.gif non avevo visto che c'era C6 non disegnato nel circuito subito in uscita dal transistor che aveva perso l'isolamento causa vernice sui contatti avevo falsato il controllo.
ora però devo rimontare il tutto e non posso devo ordinare un smd 78M05 altriment non penso che il to 220 riesca a farlo stare sotto.
Riccardo grazie della collaborazione.
sarebbe molto utile trovare lo schema se lo avessi avuto ci avrei messo 3 minuti a trovare il problema va bè l'importante è risolvere



Immagine Allegata: rip_inverter.jpg

ForumEA/R/rip_inverter.jpg



---------------
Batterie? no grazie ho SSP




BellaEli

Avatar
GigaWatt


MODERATORE
Msg:3286

Stato:



Inviato il: 27/06/2017 21:07:39



Bravissimo !!!



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!








Riccardo

Avatar
GigaWatt


Utente
Msg:2929

Stato:



Inviato il: 27/06/2017 22:24:22

Gruppo,si è guastato nei giorni di caldo,o per fulminazione (temporale).Se è per caldo devi trovare un'altra soluzione,altrimenti fa il bis



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



Riccardo

Avatar
GigaWatt


Utente
Msg:2929

Stato:



Inviato il: 27/06/2017 22:33:45

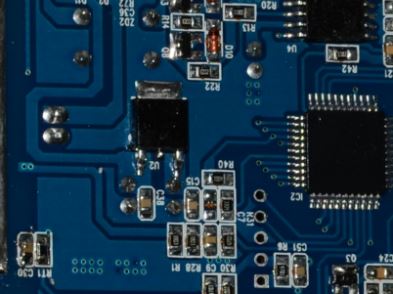

Se tagli la parte di metallo del contenitore forse ci sta



Immagine Allegata: m.JPG

ForumEA/R/m.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 27/06/2017 23:05:43

sicuramente due giorni prima funzionava nei 2 gg la temperatura era più bassa e non ricordo temporali.
l'altro li vicino è tuttora funzionante.
in tutti ho notato però che quando si avvia la ventola cala leggermente la produzione (strano che abbiano ridotto la potenza erogata via software e leggermente nell'istante di avvio ventola)
quest'ultimo problema marginale è stato rilevato anche in altre installazioni all'avvio della ventola (forse sono solo disturbi al funzionamento del mppt causati dalla ventolina).
per il caldo non penso, il firmware che ho modificato con l'atmel se non ricordo male prevedeva anche una diminuzione della potenza erogata a temperature molto più alte.
Penso che sia un guasto sporadico, di solito vedo in giro che si rompono componenti attivi e non passivi.
il colore del smd è più scuro degli altri condensatori ma era più scuro anche quando avevo fatto la foto molto tempo prima.



Modificato da gruppo - 27/06/2017, 23:21:31


---------------
Batterie? no grazie ho SSP




gruppo

Avatar
GigaWatt


Utente
Msg:991

Stato:



Inviato il: 27/06/2017 23:54:53

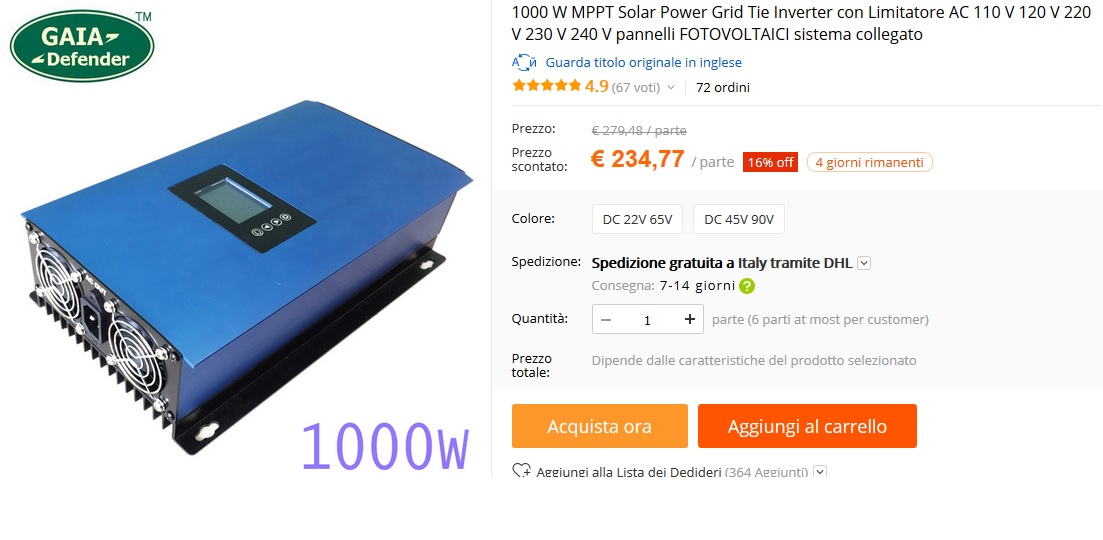

ecco un nuovo inverter già pronto per essere gestito dal sct013 per evitare di immettere energia in rete, qualcuno lo ha già provato?



Immagine Allegata: gridtie.jpg

ForumEA/R/gridtie.jpg



---------------
Batterie? no grazie ho SSP
