Lavoroneeeeeeeeeeeeeeeeeee! Pastorelli? Sono anni che non ci vado...è stato un lento e lunghissimo declino dell'elettronica e dei componenti...
--------------- Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...
ElettroshockNow
GigaWatt
Utente Msg:4656
Stato:
Inviato il: 12/5/2013,13:56
Primo test terminato ..... esito GO
Ho simulato un assorbimento di 4A per vedere quanto riscaldava il finale (in teoria in piena saturazione dovrebbe dissipare la stessa potenza anche con 400V in ingresso).....Come rimedio l'IR2110 dò fiato alle trombe
NonSoloBolleDiA...
PetaWatt
AMMINISTRATORE
Msg:13786
Stato:
Inviato il: 12/5/2013,14:31
Che meraviglia....chiarissimissimo...figo anche il video...vedo che curi molto i dettagli...è proprio vero...la classe non è orzata!
--------------- Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...
PinoTux
GigaWatt
AMMINISTRATORE
Msg:3511
Stato:
Inviato il: 12/5/2013,15:40
Bellissimo, molto bravo, ma non avevo dubbi... Bello pure il filmato...
Attento al toner che hai usato per la serigrafia dei componenti, non vorrei che fosse conduttivo, questo sempre se ho ben capito la tecnica del ferro da stiro...
--------------- "Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
Che meraviglia....chiarissimissimo...figo anche il video...vedo che curi molto i dettagli...è proprio vero...la classe non è orzata!
Buona con il latte .... tra poco sostituirà il caffè ,quindi affrettarsi a ritirare premi e vincite
CITAZIONE (PinoTux @ 12/5/2013, 16:40)
Bellissimo, molto bravo, ma non avevo dubbi... Bello pure il filmato...
Attento al toner che hai usato per la serigrafia dei componenti, non vorrei che fosse conduttivo, questo sempre se ho ben capito la tecnica del ferro da stiro...

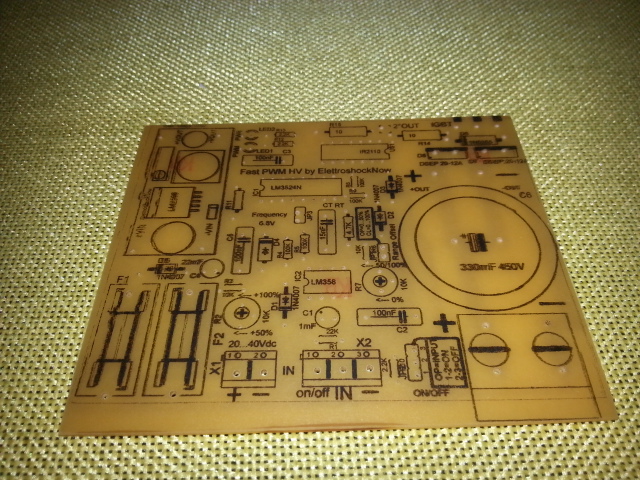

Grazie Pino, e ti confermo che hai capito bene ... non sarebbe altrimenti Effettivamente è il toner che si trasferisce sullo stampato ..... e come tale non avevo calcolato l'eventuale conducibilità ....
Quindi con la pulce nell'orecchio sono andato a testarlo e curiosamente mi dà infinito (massimo valore misurabile dal mio strumento 40MOhm) con i puntali posti quasi a toccare tra loro .....
Posso affermare con l'umile strumento a mia disposizione che la serigrafia è isolante
Ciao e grazie dell'osservazione (metti caso che era ....ti devo un caffè anche a te )
danye
KiloWatt
Utente Msg:258
Stato:
Inviato il: 13/5/2013,21:14
CITAZIONE
Domani vado da pastorelli nella speranza di trovare l'IR2110 !!!!! Sennò trasla il test al banco di una settimana
L'hai trovato? Che software usi per i PCB?
--------------- 1x185Wp poli direzione sud
1xRegolatore MPPT EpSolar Tracer 3015
7x batterie auto da recup...
ElettroshockNow
GigaWatt
Utente Msg:4656
Stato:
Inviato il: 13/5/2013,22:01
CITAZIONE (danye @ 13/5/2013, 22:14)
L'hai trovato? Che software usi per i PCB?
Niente ........ Vabbè dovrò aspettare il fattorino
Per quanto il software PCB uso la versione gratuita di Eagle (limita solo le dimensioni a 100x80 mm e doppia faccia) ..........
Ciao ElettroshockNow
NonSoloBolleDiA...
PetaWatt
AMMINISTRATORE
Msg:13786
Stato:
Inviato il: 13/5/2013,22:28
sei della lazio?
--------------- Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...
PinoTux
GigaWatt
AMMINISTRATORE
Msg:3511
Stato:
Inviato il: 13/5/2013,22:57
Non cominciamo a dividerci sul calcio, che a me nun me po' fregà de meno....
--------------- "Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
http://iv3gfn.al...
kekko.alchemi
GigaWatt
Utente Msg:5226
Stato:
Inviato il: 14/5/2013,00:21
Complimenti Elettro!!! Non sarei riuscito a fare di megliooo!! Hai fatto davvero un capolavoro!!!
Per l'IR hai provato a ciampino da campeggiani? Lì dovrebbero avere anche il 2210...
Saluti Kekko, e complimenti ancora!
--------------- L'universo è dominato dagli estremi, l'infinitamente grande e l'infinitamente piccolo.
ElettroshockNow
GigaWatt
Utente Msg:4656
Stato:
Inviato il: 15/5/2013,15:21
SESTO TEST (FAST PWM HIGH VOLTAGE )

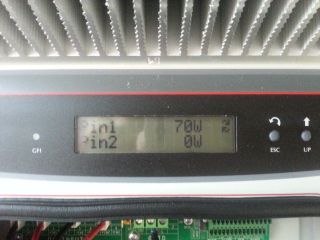

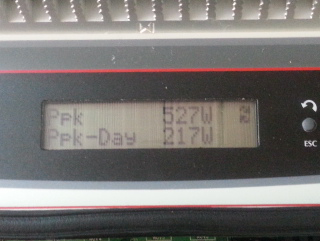

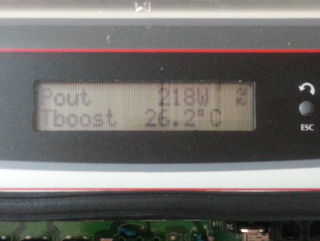

Questo test nasce per tutti quelli che vogliono gestire un Inverter di Rete operante ad alta tensione (V>150Volt) ...... Per eseguirlo mi son realizzato un alimentatore 250V DC 500W isolato galvanicamente dalla rete ,la quale uscita passa per il regolatore "FAST PWM HV" descritto in precedenza per poi raggiungere l'inverter di rete .. in questo caso un Aurora 3.6 ...
Avendo la possibilità di modificare a piacimento la frequenza di PWM ,son partito da circa 100Hz ...... riscontrando problemi di regolazione e messaggi di avaria dall'inverter ..... ho immediatamente staccato tutto ....... Successivamente ho aumentato la frequenza a 500Hz (frequenza raggiungibile solo usando vere uscite PWM ) e tutto è tornato nella norma. Messaggi di avaria assenti e la possibilità di regolare la potenza di uscita tramite trimmer posto sulla scheda ..... unica nota dolente un leggerissimo suono dei 500Hz sui 110dbm ...... 110dbm ??? insopportabile .......
Passando a 1KHZ .... ancora peggio
Vittoria ....25Khz (quindi RT da 6.9K e CT da 15nF) silenzioso e impressionante regolazione....
Una volta che l'inverter esegue un test della durata di 30 Secondi entra in barra, pardon in rete, e da quel punto in poi la variazione è praticamente in tempo reale ....
Se si porta la potenza da immettere a 0W solo dopo 60 Secondi bisognerà attendere nuovamente i 30 secondi di test
In conclusione ,sono soddisfatto del regolatore e confermo che con macchine tipo l'Aurora bisogna lavorare con VERI PWM ad alta frequenza ,diffidate da altri metodi ,sono dannossi per l'inverter .
Entro fine mese terminerò la parte estetica del regolatore aggiungendo l'isolatore galvanico sui segnali in ingresso ... e poi dritto sul mio (Pls notare annotare e comparare data realizzazione)
Ciao ElettroshockNow
Modificato da ElettroshockNow - 15/5/2013, 16:32
NonSoloBolleDiA...
PetaWatt
AMMINISTRATORE
Msg:13786
Stato:
Inviato il: 15/5/2013,15:29
CITAZIONE (ElettroshockNow @ 15/5/2013, 16:21)
Vittoria ....
Mi inchino più volte di fronte codesta maestria
--------------- Chi sa raccontare bene le bugie ha la verità in pugno (by PinoTux).
Un risultato se non è ripet...
ElettroshockNow
GigaWatt
Utente Msg:4656
Stato:
Inviato il: 15/5/2013,15:40
Grazie mitico ... mitici ..... è un onore ricevere complimenti da tutto lo Staff ........
Ecco di nuovo commosso .. smettetela sono di lacrima facile
Ciao e al prossimo progetto ......
PinoTux
GigaWatt
AMMINISTRATORE
Msg:3511
Stato:
Inviato il: 15/5/2013,18:36
CITAZIONE
Vittoria ....25Khz (quindi RT da 6.9K e CT da 15nF) silenzioso e impressionante regolazione....
ok per la regolazione, sarà pure silenzioso per noi, ma se hai un cane.....
Sei forte! Mi associo ai complimenti.
--------------- "Fatti non foste a viver come bruti, ma per seguir virtute e canoscenza"
........ Vabbè dovrò aspettare il fattorino
sei della lazio?
riscontrando problemi di regolazione e messaggi di avaria dall'inverter ..... ho immediatamente staccato tutto .......
)
.. smettetela sono di lacrima facile
