Inviato il: 26/07/2015 06:04:11

Si, è giusto seleziona scrivi bootloader ed attendi. Per i collegamenti cerca su internet, su arduino usi i pin 11, 12, 13, +5v, gnd, reset. Il programmatore in foto è un USBasp.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 26/07/2015 09:52:42

CITAZIONE (calcola, 26/07/2015 06:04:11 ) Discussione.php?54823501&65#MSG970

Si, è giusto seleziona scrivi bootloader ed attendi. Per i collegamenti cerca su internet, su arduino usi i pin 11, 12, 13, +5v, gnd, reset. Il programmatore in foto è un USBasp.


Ma lo posso usare?



calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 26/07/2015 09:55:44

Certo, devi solo trovare la corrispondenza tra i pin di arduino e quelli del programmatore. Se cerchi tra vecchi post dovresti trovare qualcosa.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 27/07/2015 09:52:15

I pin di Arduino sono i sei che si trovano nella parte superiore?



calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 27/07/2015 13:53:14

i pin di arduino sono 11, 12, 13, vcc, gnd, reset. Quelli del programmatore non ricordo, ma se cerchi tra i vecchi post troverai la tabella delle corrispondenze.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 28/07/2015 22:27:18

L'immagine non riesco a vederla, ma i pin sono sempre quelli denominati D11,D12,D13, VCC, GND, RST, usa quelli.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 28/07/2015 22:56:32

CITAZIONE (calcola, 28/07/2015 22:27:18 ) Discussione.php?54823501&65#MSG976

L'immagine non riesco a vederla, ma i pin sono sempre quelli denominati D11,D12,D13, VCC, GND, RST, usa quelli.

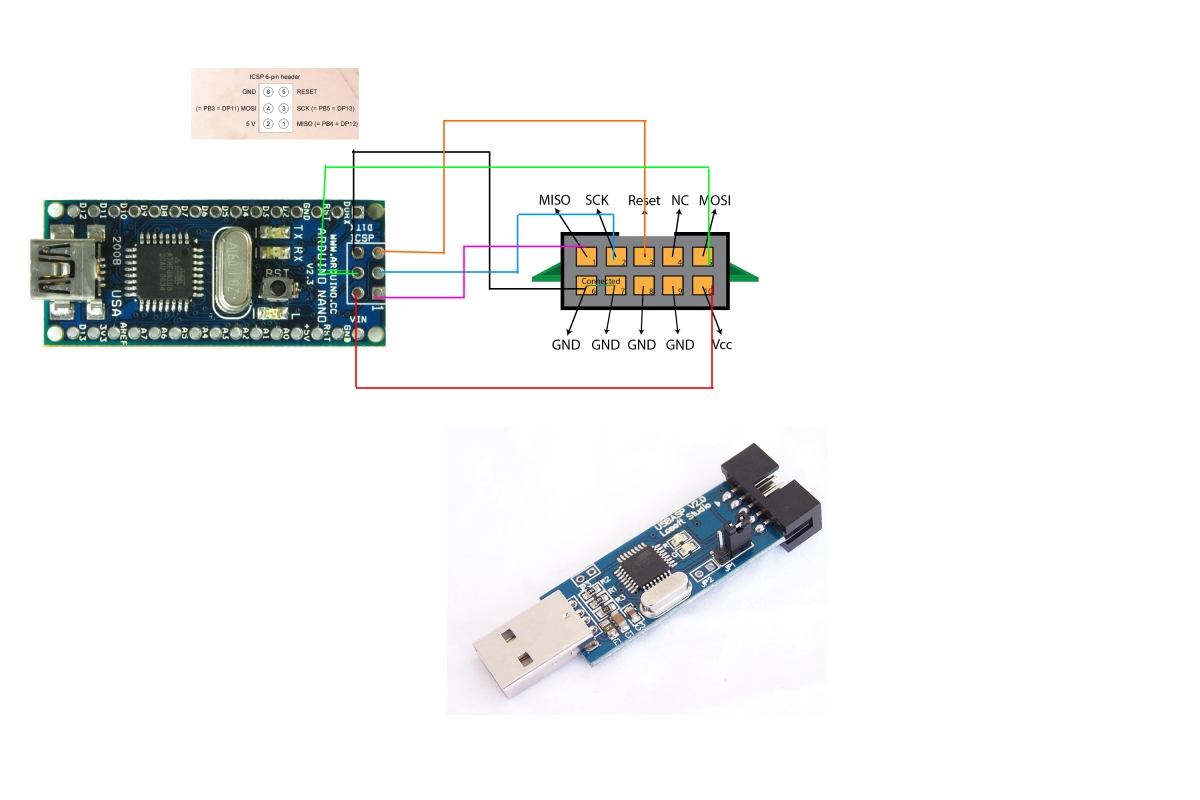

I pin del nano penso che siamo i sei superiori vedi immagine
quindi per me basta usare i 6 che dici ?



Immagine Allegata: url.jpg

ForumEA/F/url.jpg



Modificato da eolo1234 - 28/07/2015, 22:59:36


calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 29/07/2015 07:11:31

I PIN della porta SPI sono collegati sempre ai pin 11,12... che ti dicevo, se hai trovato la tabella per il collegamento direttamente con la porta, prova, non costa nulla.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 30/07/2015 18:49:20

sono riuscito a provare ma come faccio a sapere se il tutto e andato a buon fine
considera che ha cancellato il programma e io l ho rimesso usando come scheda arduino uno e lui me lo ha caricato ora sto testando
se carico lo sktch come uno non mi da errori se carico come nano dopo aver caricato lo sktch mi dice


avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0xe0
avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0xe0
avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0x00
avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0x00
avrdude: stk500_getsync() attempt 5 of 10: not in sync: resp=0xe0
avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0x00
avrdude: stk500_getsync() attempt 7 of 10: not in sync: resp=0x00
avrdude: stk500_getsync() attempt 8 of 10: not in sync: resp=0xe0
avrdude: stk500_getsync() attempt 9 of 10: not in sync: resp=0xe0
avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0x00

che sia riuscito al primo colpo a caricarlo e è andato tutto a buon fine?



Modificato da eolo1234 - 30/07/2015, 19:13:02


calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 30/07/2015 21:29:09

No, non riesce a trovare il programmatore. Probabilmente usi windows, io lunux. Su linux per caricare il bootloader occorre l'utente root. Su windows penso occorra un amministratore. Purtroppo non ho un computer con windows per fare delle prove. Attendi, magari qualche altro utente che usa windows, ti saprà consigliare.
Se invece hai i privilegi di amministratore potrebbero essere i collegamenti ai pin errati.
Quando finisce e tutto è andato per il meglio, non vi è dentro alcun programma, a quel punto dovrai ricaricare il programma



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 30/07/2015 22:22:09

CITAZIONE (calcola, 30/07/2015 21:29:09 ) Discussione.php?54823501&65#MSG981

No, non riesce a trovare il programmatore. Probabilmente usi windows, io lunux. Su linux per caricare il bootloader occorre l'utente root. Su windows penso occorra un amministratore. Purtroppo non ho un computer con windows per fare delle prove. Attendi, magari qualche altro utente che usa windows, ti saprà consigliare.
Se invece hai i privilegi di amministratore potrebbero essere i collegamenti ai pin errati.
Quando finisce e tutto è andato per il meglio, non vi è dentro alcun programma, a quel punto dovrai ricaricare il programma



forse non mi sono spiegato io ho gia aggiornato o credo di averlo fatto e infatti alla fine della procedura il nano non aveva allinterno nessun programma quello che ho descritto sopra e quello che fa quando carico il programma 5.3.3 se lo carico come arduino uno non da problemi lo carica quelle stringhe le scrive solo quando carico il 5.3.3 come nano



Modificato da eolo1234 - 30/07/2015, 22:27:21


calcola
GigaWatt


Utente
Msg:4435

Stato:



Inviato il: 31/07/2015 05:07:11

Scusa, non avevo capito, ora tutto è chiaro. E' normale che sia così, ora hai dentro il bootloader dell'uno. L'IDE per determinare il tipo di arduino legge dei dati scritti nel bootloader, ora avendo caricato quello dell'uno, lo vede come uno. E' giusto così. Anche con il promini fa lo stesso.



---------------
Impara l'arte e mettila da parte

14 pannelli da 100w, inverter kemapower 3kw, regolato...



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 01/08/2015 12:13:35

Ciao
Oggi è il giorno uno
Sta lavorando al meglio sia lui che i sensori nel frattempo sto assestando la regolazione dei sensori e della lettura del voltaggio di arduino che come al solito vanno regolati sul posto a presto le foto



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 05/08/2015 11:56:28

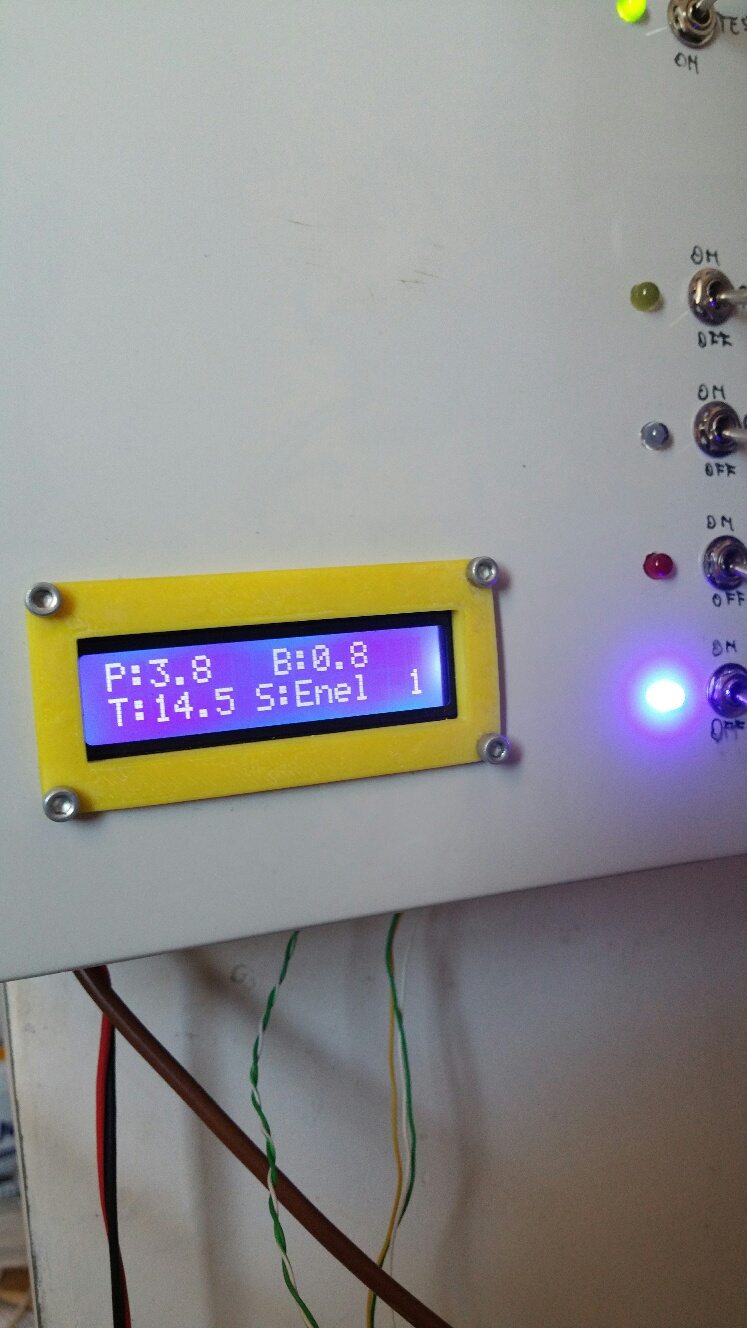

come promesso invio qualche foto di quello che ho fatto con il circuito realizato da calcola e con qualche modifica che ho apportato per adattarlo al mio scopo



Immagine Allegata: 20150805_113132_resized.jpg

ForumEA/F/20150805_113132_resized.jpg



eolo1234
KiloWatt


Utente
Msg:253

Stato:



Inviato il: 05/08/2015 11:57:47

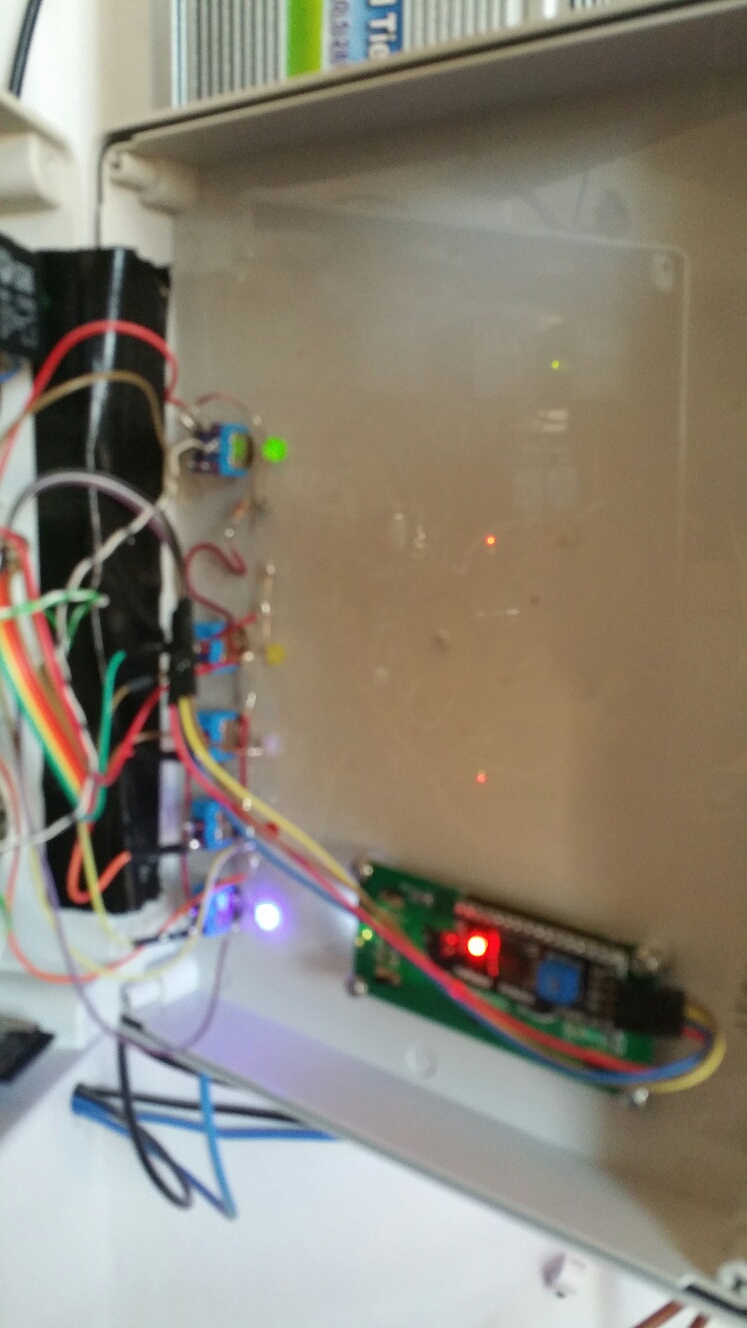

vista interna dell lcd



Immagine Allegata: 20150805_113208_resized.jpg

ForumEA/F/20150805_113208_resized.jpg
