La foto normale superava i 3Mb,le giunzioni sono solo apoggiate (x i fili: giallo, celeste e verde) mentre sono da saldare solo tra loro l'attorcigliamento che si vede)

Visto cosi sembra un 4 poli con filo di buona sezione, mi confermi che il mazzetto "centro stella" quello da saldare da solo ha 12 capi?

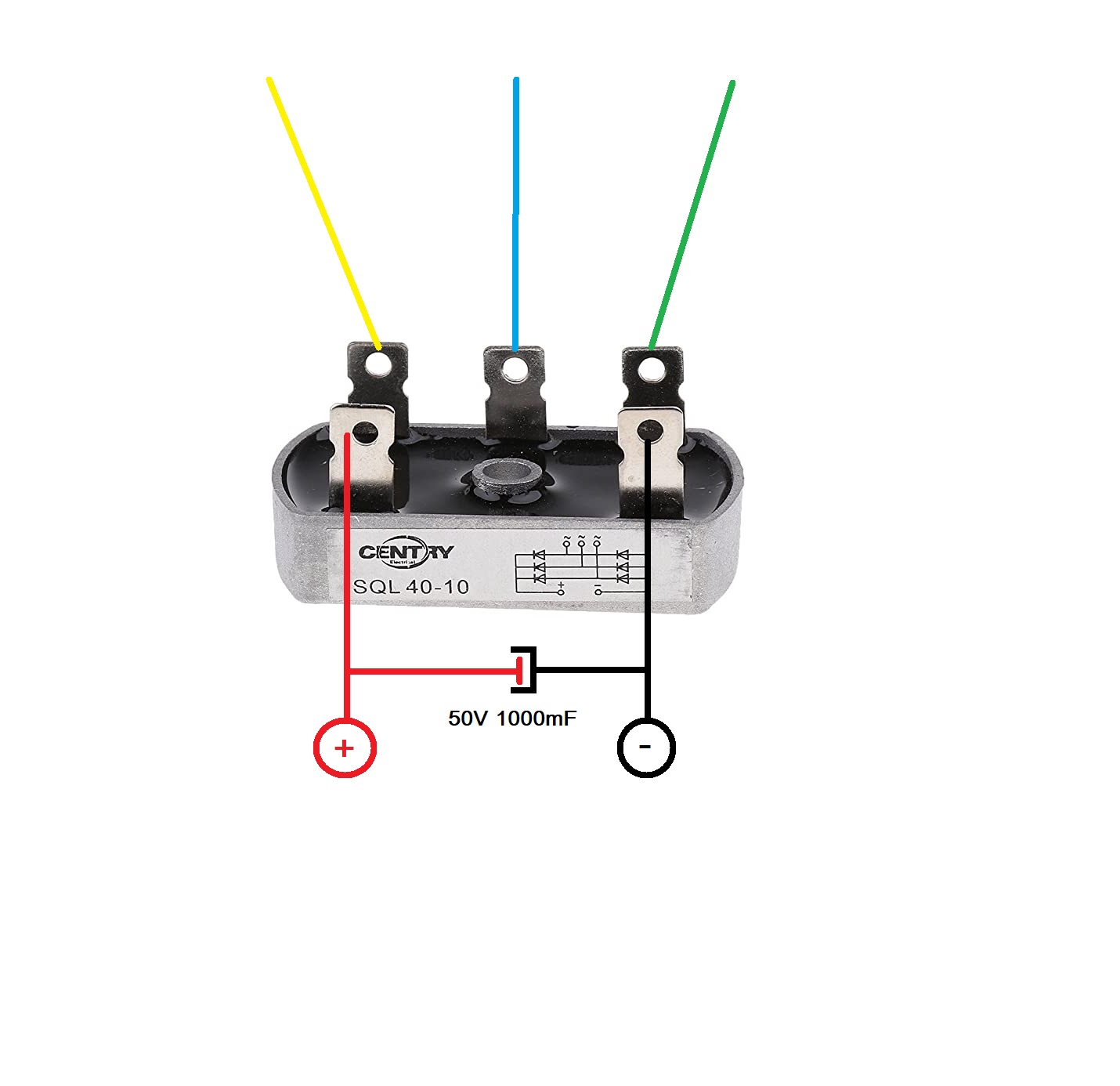

Se è cosi ha capi Giallo, Blu e Verde puoi mettere un ponte a 3 fasi simile a questo, e un condensatore almeno da 50V 1000mF e farlo girare per vedere come si comporta.

Immagine Allegata: Ponte.jpg

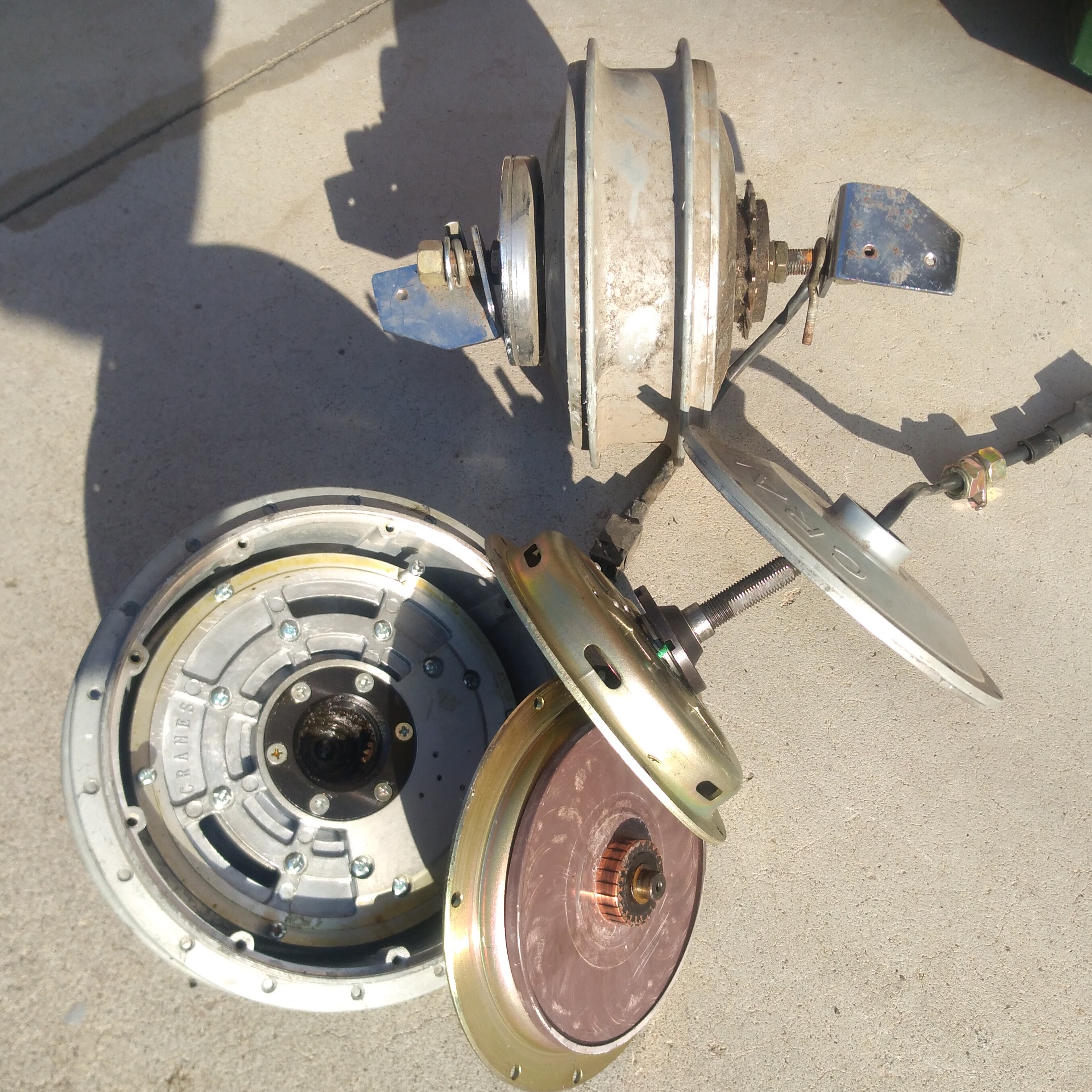

Ti confermo che ha 12 fili, dissaldati singolarmente col test fanno capo ad uno dei 3 gruppi di fili colorati, allego la foto dei due motori che ho ricuperato, con le spazzole, che non sono idonei come generatori

Immagine Allegata: IMG_20201106_140203.jpg


farlo girare per provarlo al momento sono impegnato con un altra parte del progetto, ti ringrazio dell'aiuto, appena posso lo provo

Siccome mi serve un generatore a bassi giri, ho abbandonato il motore Brushless x abracciare il generatore Pigott, grazie di tutto, specialmente a Claudio e buone feste

Salve sto cercando informazioni per creare generatore sulla mia e-bike KTM con motore Bosh cx da 250w 36v...ho recuperato un motore a ruota posteriore della stessa potenza che vorrei montare sul posteriore e gestire la ricarica tramite una seconda centralina ed un ponte raddrizzatore..mi potreste aiutare? Gentilmente scrivetemi a questa mail quinci.vincenzo@yahoo.it grazie

Ciao Vince 1982 mi spiace disilluderti ma sul sistema Bosch non è possibile attuare quello che pensi. Il sistema è protetto da ricariche esterne che non provengano dal loro BMS. La ricarica poi può essere eseguita solo da fermo.
Su altri produttori si potrebbe realizzare Yamaha, Brose dove puoi montare i dual battery tradizionali

CITAZIONE (Vince1982, 22/05/2022 08:06:38 )
