Buonasera a tutti chiedo gentilmente un aiuto .
Avevo un ventilatore da buttare e ho smontato tutto il quanto tenendo il motore (PRECISO CHE E' UN VENTILATORE DA SOFFITTO ) ma nn capendoci molto di avvolgimenti e motori chiedo un grossissimo aiuto per vedere se quello che ho puo' andare bene per un eolico di prova vi inserisco foto e attendo vostre notizie .
GRAZIE ANTICIPATAMENTE .

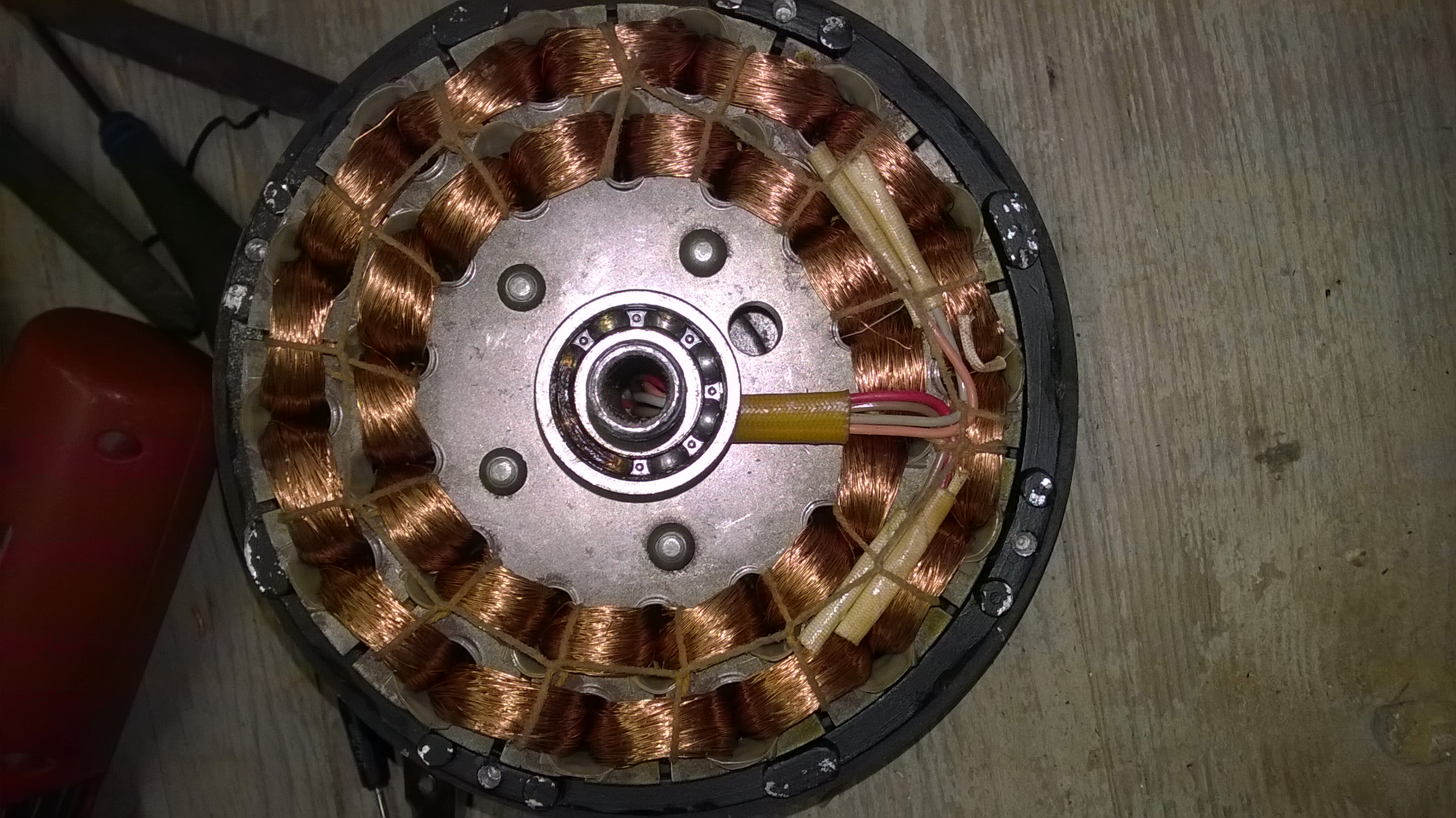

Immagine Allegata: WP_20151029_19_08_22_Pro[1].jpg


Ciao cri72

Credo che si possa fare qualcosa.
Ci sono 2 avvolgimenti paralleli e 4 fili, probabilmente c'era anche un pulsante per selezionare velocità lenta o veloce.
A vista si vedono le bobine in parallelo, probabilmente i collegamenti con il pulsante gli avvolgimenti elettricamente risultano in serie

Nel rotore esterno si vedono dei magneti, dal colore dovrebbero essere in ferrite

Hai provato a ruotarlo a mano e misurare con un tester che tensione rilevi ai capi dei fili?

Ciao e grazie di avermi risposto ho solo un piccolo problema mi si è distrutto il tester vedro' domani di prenderne uno ma come dici te escono 4 cavi nn essendo proprio del campo ti chiedo gentilmente che fili devo provare avevo messo anche la foto dove si vedevano i fili ma nn la vedo qui cmq grazie ancora di avermi risposto e attendo tue notizie grazie.

Prendi un filo esempio il rosso e lo colleghi ad un puntale del tester.
Poi in modo alternato con l'altro puntale vai a toccare uno degli altri fili il tutto mentre fai ruotare il motore a mano.
In base ai valori rilevati possiamo fare 4 calcoli approssimativi.

grazie sei molto gentile ti faro sapere domani il tester lo metto su dc esatto grazie ancora

Il selettore va su Vac, leggerai valori di tensione alternata

Bravo Righetz, mi spiegheresti perché metteresti il selettore su vac?
vuol mica dire Volt corrente alternata?

CITAZIONE (Roero, 30/10/2015 23:15:54 )

Ho un ventilatore a soffitto, quelli a tre velocità, presumo si simile a quello della discussione, dovrei smontarlo per accertarmi come è costruito, una domanda Righetz, bisogna mettere in serie gli avvolgimenti, e poi raddrizzare la tensione in uscita per poi collegare un regolatore di carica mppt o come?

Esatto, si mettono in serie e la tensione Vac va raddrizzata con un ponte a diodi e poi al regolatore.
Prima di arrivare a al regolatore un passo alla volta vediamo quanto volt escono facendolo girare a mano, giusto per capire a quanti rpm potrà generare qualcosa di utilizzabile.
