Collegare il Pannello solare al bollitore
FinePagina

Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 22/02/2020 16:46:39

Esatto, riempiendo in senso inverso il ritorno è il superiore.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 22/02/2020 16:48:51

Si riempie inversamente per far si che il serpentino solare, che normalmente ha il flusso dall'alto al basso, si riempia espellendo tutta l'aria, cosa che avverrebbe con difficoltà riempiendo in senso giusto.
A meno di avere una pompa veramente potente, nel senso di litri minuto, che contrasterebbe sicuramente il fatto che l'aria va sempre vero l'alto.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 22/02/2020 16:51:11

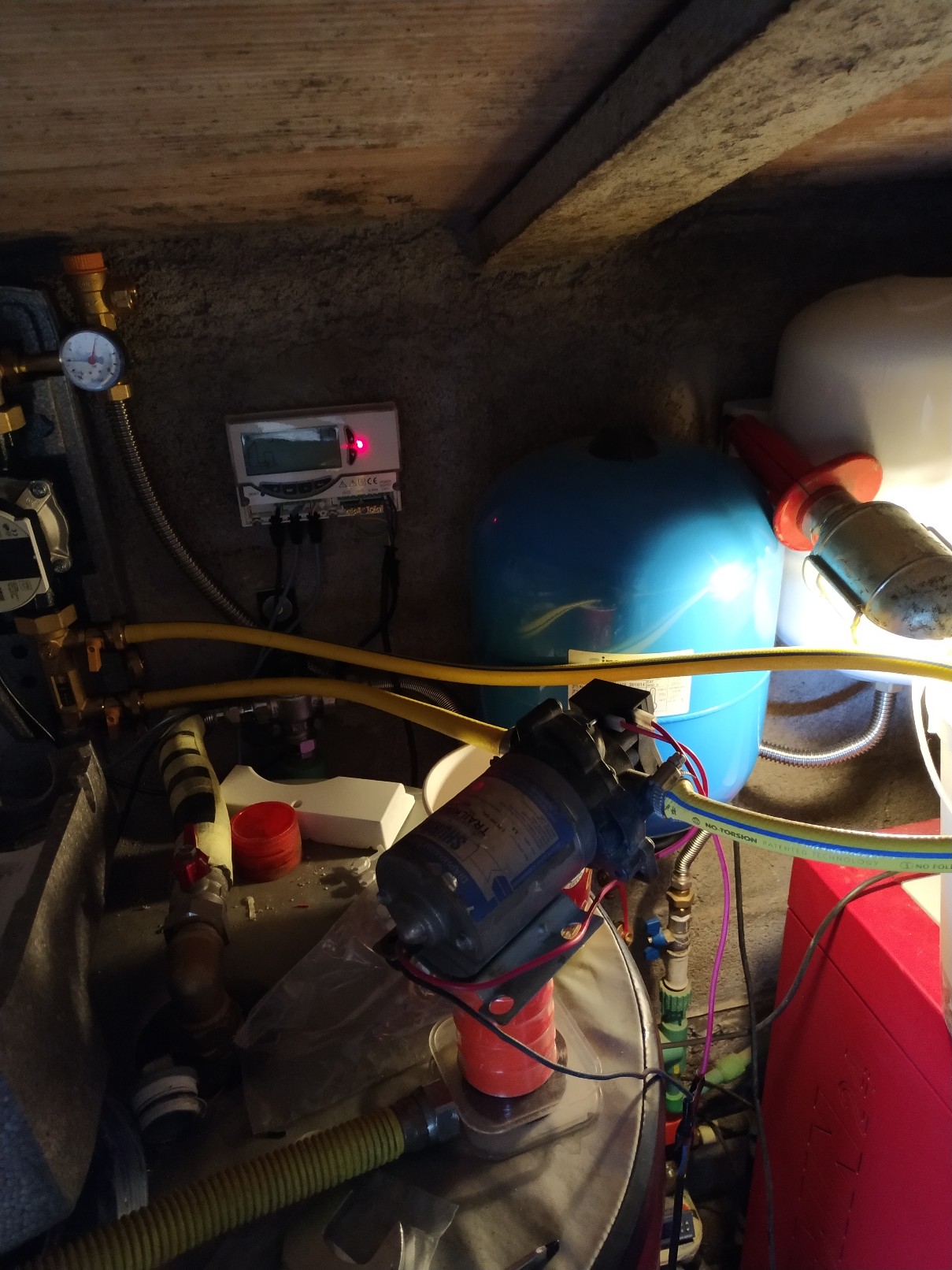

Claudio io ho usato una pompa per camper però ho notato che se lascio chiuso la vite del regolatore di flusso la pompa non riesce a far circolare il liquido...



Immagine Allegata: IMG_20200222_152702-1209x1612.jpg

ForumEA/U/IMG_20200222_152702-1209x1612.jpg



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 22/02/2020 16:53:52

Quella non è un regolatore di flusso, ma un rubinetto di bypass, durante il riempimento va posta orizzontale, mentre in funzionamento normale va in senso verticale.
Il flusso si regola con la velocità del circolatore.



Modificato da Claudio - 22/02/2020, 16:57:22


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 22/02/2020 16:59:40

No ok..i rubinetti gialli dove ho inserito la gomma per far circolare il liquido li apro quando carico l'impianto e li chiudo quando sono in pressione...io parlo della vite per regolare il flusso che in un'altra discussione si diceva che deve stare chiusa al carico acqua...ma se io la lascio chiusa e faccio circolare l'acqua con la pompa del camper l'impianto va subito in pressione e al ritorno non esce acqua...



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 22/02/2020 17:10:00

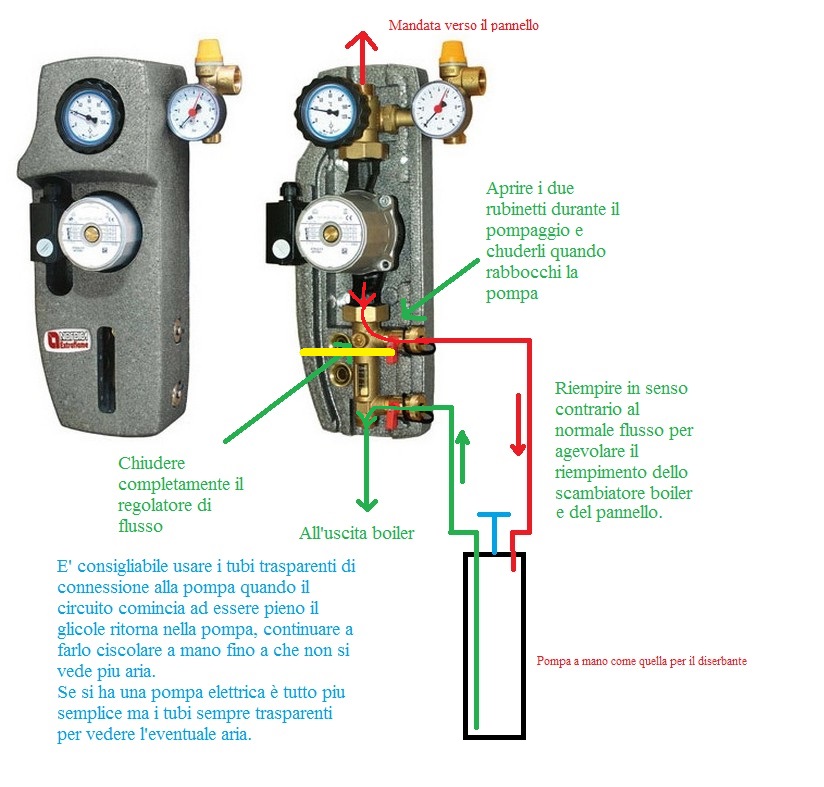

E' strana la cosa, quella vite non fa altro che bloccare il flusso da sotto a sopra, indicato dal tratto in GIALLO sul disegno, obbligandolo a passare attraverso la pompa.

Il flusso lo regoli con il selettore sull'elettronica del circolatore.



Immagine Allegata: image_2.jpeg

ForumEA/U/image_2_1.jpeg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 22/02/2020 17:21:32

Se è come la mia, il manometro, ruotandolo, apre, parzializza o chiude il circuito



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 22/02/2020 17:26:34

Sì Biomass anche la mia



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 22/02/2020 17:27:00

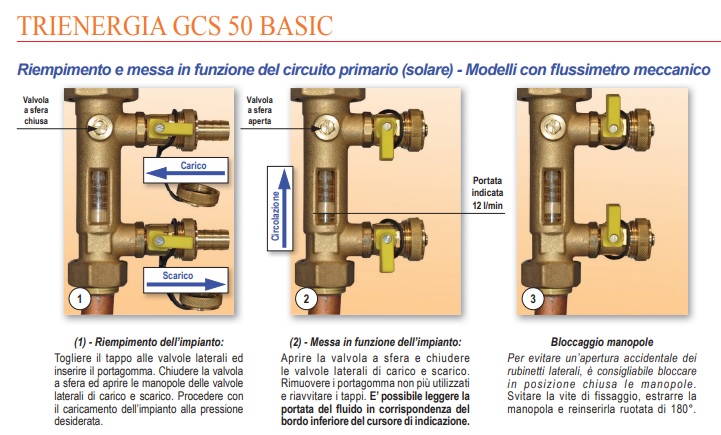

Nel mio la vite è verticale e circolatore su velocità 1 = 9 litri minuto, per 6 metri andata 6 metri ritorno.

Potrebbe esserci una valvola di non ritorno, in questo caso sei costretto a riempire nel senso giusto.



Immagine Allegata: Gruppo solare.jpg

ForumEA/U/Gruppo solare.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 22/02/2020 17:55:20

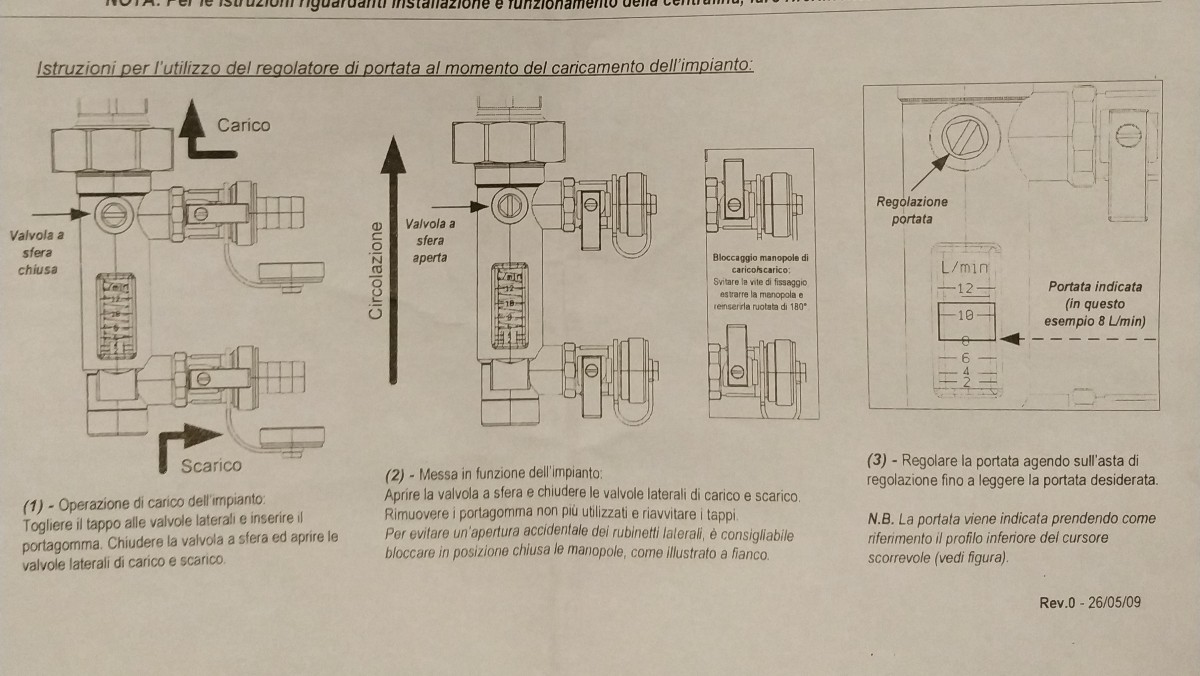

Queste sono le istruzioni che ho trovato nel gruppo pompante



Immagine Allegata: IMG_20200222_175356-1200x676.jpg

ForumEA/U/IMG_20200222_175356-1200x676.jpg



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 22/02/2020 19:23:31

Cosa intendi per:

Se lascio la valvola chiusa va in pressione subito.

Verticale uso normale, orizzontale riempimento.

Durante il riempimento deve stare orizzontale, se la metti verticale va in pressione perché tappa il condotto verso il rubinetto superiore.



Modificato da Claudio - 22/02/2020, 19:32:26


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 22/02/2020 19:48:55

quando faccio il riempimento se la metto in orizzontale dal lato dello scarico non esce niente e il manometro va ubito a 2,5 bar se invece la metto in verticale sempre al momento del riempimento il manometro va a 0 e il liquido circola perfettamente guardando lo scarico...poi per mandare in pressione l'impianto piano piano chiudo lo scarico e quando vedo che la pressione arriva a 2bar chiudo anche il lato riempimento...



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



lupocattivo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:3458

Stato:



Inviato il: 22/02/2020 20:41:09

CITAZIONE (wildturky, 22/02/2020 19:48:55 ) Discussione.php?213166&12#MSG184


...se la metto in orizzontale dal lato dello scarico non esce niente...



Tu hai una valvola di "Non Ritorno", ovvero tutto funziona come da istruzioni allegate.

Le istruzioni di Claudio di caricare dal bocchettone di "Scarico" sono corrette per evitare che ci siano sacche di aria in giro...

Ma si vede che chi ha fatto l'impianto non prevede che cio' avvenga.
Quando chiudi la valvola a sfera e carichi da sotto "SCARICO" la valvola di "Non Ritorno" blocca il flusso e il manometro schizza subito a 2,5.


Soluzione: Metti la valvola a sfera in posizione CHIUSA; carica l'impianto dalla manichetta CARICO e attendi che l'acqua cominci ad uscire dalla manichetta SCARICO; quando ritieni che non vi sia piu' aria in circolo chiudi il rubinetto della manichetta SCARICO e continua a caricare fino a che l'impianto raggiungere la pressione di funzionamento.

Tutto come da istruzioni in tuo possesso...

Se non ti fermi in tempo e carichi di piu' del normale, stacchi la pompa e pian piano scarichi l'acqua in eccesso fino a raggiungere la pressione ottimale.



wildturky
KiloWatt


Gruppo:Utente
Messaggi:274

Stato:



Inviato il: 22/02/2020 21:09:16

Lupocattivo l'impianto l'ho fatto io e ti posso garantire che non ho messo nessuna valvola di non ritorno infatti non riesco a capire perche' non riesco a caricare dalla parte dello scarico...



---------------
PIP 5048Gk 14 q-cell g8 350w 3 pylontech us2000



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 22/02/2020 21:36:47

wildturky se azioni il circolatore il flusso circola a valvola verticale o orizzontale, hai verificato visivamente, giusto per capire che magari la tacca sul perno non è indicativa di aperto chiuso.



---------------
