Lavastoviglie Rex Techna TT800 - Non scalda l'acqua - *** RISOLTO ***
FinePagina

BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/07/2016 02:41:59

Ciao Grazia,

in questo mio post (prima della terza immagine) ho pubblicato il service manual della lavastoviglie in questione.

Se apri l'ultimo link, c'è un estratto del service manual in italiano che spiega come accedere al menù tecnico dove puoi vedere gli allarmi nascosti.

Prova a leggerli e riferisci quali allarmi sono memorizzati nella tua macchina, poi decideremo come procedere.



Per Ugo.Cri: Dinamo Tachimetrica riavvolta, stavolta ho fatto le foto durante la riparazione, domani vedo di spedirtela...

A presto, Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Marcov80
milliWatt


Gruppo:Utente
Messaggi:5

Stato:



Inviato il: 28/07/2016 22:24:27

Alla fine ho sostituito il motore ed il problema si è risolto!!!

Anche se ne è sorto un altro, durante le fasi di montaggio motore non so come, forse la vecchiaia, si è crepato il manicotto che collega la vasca di scarico e la pompa, mi sono accorto grazie all'acqua controll che ha bloccato il programma perché usciva l'acqua.

Bella sorpresa quando ho provato a staccare il manicotto di gomma... È incollato alla vaschetta e ti costringono a cambiare tutta la vasca che costa 40€ contro un paio di euro del tubo in gomma. Giuro che è l'ultima volta che compro Rex.
Domani provo a trovare qualcosa di compatibile...

Approposito se a qualcuno interessa vendo il vecchio motore con la tachimetrica guasta.

Fatemi sapere in privato.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 28/07/2016 23:02:35

@Marcov80: peccato sia perchè non hai provato a riparare la dinamo sia perchè ti si è rotto il manicotto...

Io, nel frattempo, ho riavvolto quella di Ugo.Cri che mi ha spedito, questa volta ho fatto qualche foto durante le fasi di lavorazione... eccole:

La dinamo originale, con resistenza interna di 244 Ohm che si interrompe riscaldandola (non ho provato ma mi fido !):

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_01.jpg



Vista di profilo:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_02.jpg



Gabbietta superiore sfilata:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_03.jpg



Gabbietta inferiore sfilata:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_04.jpg



Ora ci vuole uno strumento molto sofisticato e difficile da usare:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_05.jpg



Ecco il risultato dopo ore e ore di lavorazione :

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_06.jpg



Ora occorre procurarsi quest'altro sofisticatissimo strumento:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_07.jpg



E con un'agile manovra si otterrà questo risultato:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_08.jpg



Qui possiamo vedere il rocchetto contenente le spire e l'involucro che lo contiene con i contatti:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_09.jpg



Un dettaglio dei contatti, sono realizzati a pressione, magari il problema può risiedere proprio li visto l'esiguo diametro del filo utilizzato:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_10.jpg



Visto che il filo della bobina di Ugo.Cri era praticamente integro, prima di svolgerlo ho velocemente ricontato le spire che sono risultate giusto 800, questa la bobina originale:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_11.jpg


Dalla foto si nota la piccola gobbetta che forma la bobina, infatti sotto vi è un piccolo tibicino utilizzato per iniziare l'avvolgimento al lato sinistro (della foto). Anche questo punto potrebbe essere un punto debole, la causa del problema... o forse... siamo di fronte a obsolescenza programmata ??? Onestamente non ne comprendo il motivo di inserire un tubicino li sotto, a mio avviso non ha senso, infatto nel nuovo avvolgimento l'ho rimosso !

Questa la sofisticata bobinatrice homemade utilizzata per riavvolgere l'avvolgimento:
- L'avvitatore è stato utilizzato come forza motrice;
- La calcolatrice era il contatore delle spire;
- il piccolo trasformatore era un semplice peso;
- Il rocchetto era tenuto da un po' di nastro biadesivo;
- Infine qualche piccolo coccodrillo per alimentare i vari apparati;

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_12.jpg



Bobina finita, giusto 800 spire !!!

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_13.jpg



Ecco come si presenta (il nastro gommato è provvisorio !):

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_14.jpg



Qui ho reinserito il rocchetto nell'involucro originale.

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_15.jpg



Non ho utilizzato il sistema di interconnessione originale per dubbi sulla robustezza, ho preferito fare dei piccoli solchi col saldatore e saldare il filo direttamente ai contatti. Ecco il risultato:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_16.jpg



Infine un po' di colla poliuretanica ha riempito i solchi creati garantendo il corretto isolamento:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_17.jpg



Quindi ho rimontato la gabbietta inferiore:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_18.jpg



E quella superiore:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_19.jpg



Questo il nuovo valore di resistenza interna, un po' più alta della bobina originale ma garantisco che funziona correttamente, l'importante è il numero di spire / fem generata dalla dinamo, si tratta di un segnale, non c'è bisogno di correnti elevati:

http://www.energialternativa.info/public/newforum/ForumEA/M/Dsc_20.jpg



Ora mi resta solo da rispedire il tutto a Ugo.Cri il quale ci farà sapere se la riparazione è andata a buon fine e, se ok, organizzerà una cena per tutti i 6.688 utenti del forum !!!

A presto, Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10142

Stato:



Inviato il: 29/07/2016 03:46:00

Rospo o mio rospo ...Faccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gifFaccine/Smileys_0006.gif



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 29/07/2016 23:27:23

azzz...
bel lavoretto....



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 01/08/2016 22:34:09


CITAZIONE

se ok, organizzerà una cena per tutti i 6.688 utenti del forum


ne rimangono 6687, io sono già nella lista delle buone forchette
Complimenti per la realizzazione e per l'illustrazione, servirà di sicuro a molti utenti.



---------------
Chi non si indebita fa la rabbia degli usurai



ecologix1971

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4165

Stato:



Inviato il: 04/08/2016 07:58:28

ottimo lavoro!!!



ugo.cri
milliWatt


Gruppo:Utente
Messaggi:13

Stato:



Inviato il: 09/08/2016 21:51:07

Ciao a tutti

CITAZIONE (BellaEli, 28/07/2016 23:02:35 ) Discussione.php?213458&8#MSG109

Ora mi resta solo da rispedire il tutto a Ugo.Cri il quale ci farà sapere se la
riparazione è andata a buon fine e, se ok,


Ho rimontato la bobina
http://www.energialternativa.info/public/newforum/ForumEA/M/bobinamont.jpg

Ebbene si, la riparazione è andata a buon fine! guarda come scalda, è tornato il vapore..
http://www.energialternativa.info/public/newforum/ForumEA/M/vapore.jpg

un po' di storia:
la mia lavastoviglie erano diversi mesi che lavava male, le lamentele di mia moglie indicavano stoviglie mal lavate e spesso non asciutte, ma non sempre. Poi per molto tempo si utilizzava il lavaggio 30 minuti e sembrava lavare come previsto ma ultimamente non più neanche così.
Quindi informandomi un po' in rete il problema era imputabile alla scheda, ne acquisto una on line a buon prezzo seminuova, la sostituisco ma niente da fare. Procedo acquistando il sensore e per sfizio la resistenza. Li ricevo, li sostituisco ma niente da fare! lavaggi freddi!
A questo punto ho speso circa 120 €, chiamare un tecnico finisce che in totale mi costa di più che acquistare una nuova lavastoviglie.
Quando ormai stavo per alzare bandiera bianca, faccio l'ultima ricerca in rete, così per sfizio, ed ecco che finisco qui proprio nel post di BellaEli che già da Febbraio era qui per aiutarmi... il resto è negli ultimi post sopra

Quindi, grazie al forum, alle gentili persone che ne fanne parte, a BellaEli che è tecnicamente bravissimo(lo sapete già) ma anche dotato di una grande disponibilità (dote riservata a pochi), GRAZIE!

Non ci resta che andare a cena, ehm saremo proprio in 6688 ?



Modificato da ugo.cri - 09/08/2016, 22:18:36


ugo.cri
milliWatt


Gruppo:Utente
Messaggi:13

Stato:



Inviato il: 09/08/2016 22:02:49

Aggiungo 2 foto che mostrano la verifica che ho fatto per testare la bobina tachimetrica, da fredda o non usata 243 ohm, da calda saliva fino al corto, lo stesso accadeva anche se provavo a sbatterla qua e la. Dopo 3-4 minuti tornava a 243 ohm.

fredda
http://www.energialternativa.info/public/newforum/ForumEA/M/Bibinafredda.jpg

calda
http://www.energialternativa.info/public/newforum/ForumEA/M/Bobinacalda_1.jpg

Per smontarla bisogna forare i 3 rivetti, per rimontarla ho filettato i fori e fissato la gabbietta con vitine M5 accorciate, la sostituzione non è prevista dal costruttore quindi c'è da lavorare!





Modificato da ugo.cri - 09/08/2016, 22:16:51


Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 09/08/2016 22:50:36

Cavolina, certo che a vedere il lavoro di Elix sembra semplice, ma questo solo dopo averlo visto, da profano avrei problemi solo nel collegare la calcolatrice per il conteggio dei giri, ma forse è professionale ed apposita per certi lavori, in tutti i casi, caro Elix mi hai stupido, per la capacità e la bravura nell'esporre il lavoro, facendolo sembrare di una semplicità incredibile, cosa invece molto delicata perchè certe cose bisogna saperle prima.............bravissimo.



---------------
Correttezza, lealtà e sempre a testa alta.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 14/08/2016 02:01:05


CITAZIONE

Quindi, grazie al forum, alle gentili persone che ne fanne parte, a BellaEli che è tecnicamente bravissimo(lo sapete già) ma anche dotato di una grande disponibilità (dote riservata a pochi), GRAZIE!

Grazie a te, è stato un piacere poterti aiutare, dammi il tempo di finire le ferie e ci organizziamo... per il cenone !!!

CITAZIONE
Cavolina, certo che a vedere il lavoro di Elix sembra semplice, ma questo solo dopo averlo visto, da profano avrei problemi solo nel collegare la calcolatrice per il conteggio dei giri, ma forse è professionale ed apposita per certi lavori, in tutti i casi, caro Elix mi hai stupido, per la capacità e la bravura nell'esporre il lavoro, facendolo sembrare di una semplicità incredibile, cosa invece molto delicata perchè certe cose bisogna saperle prima.............bravissimo.

Grazie Roero...
In effetti devo darti ragione, il difficile non è copiare l'esercizietto ma risolverlo di prima persona!
La calcolatrice è una normale cinesina da 1,50 €, niente di particolare, tuttavia realizzare il contatore resta la parte più ostica di tutto il lavoro, occorre qualche conoscenza di elettronica...

Comunque grazie, sei sempre troppo gentile con me !!!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 11:22:12

buongiorno a tutti gli utenti del forum ho letto e notato che ci sono persone competenti e vorrei se possibile un aiuto per un problema alla mia lavastoviglie REX TT80E (PNC 911935225-01) che all'improvviso non da più alcun segno di vita (premendo l'interrutore su on non si accendono i led rossi a riposo che ti consentono di selezionare il programma desiserato. l'alimentazione a 220 vac è presente in ingresso e in uscita(ho provato l'interruttore in ohm e chiude i contatti che portano corrente alla scheda in allegato), dopodichè sono al buio. la scheda smontata non presenta segni si bruciature ne sulle piste ne sui componenti. se qualcuno mi da una mano mi fa una grossa cortesia anche perchè rischio di acquistare una nuova scheda (costo 140 euro) e poi non è quello il problema .grazie anticipate a tutti.

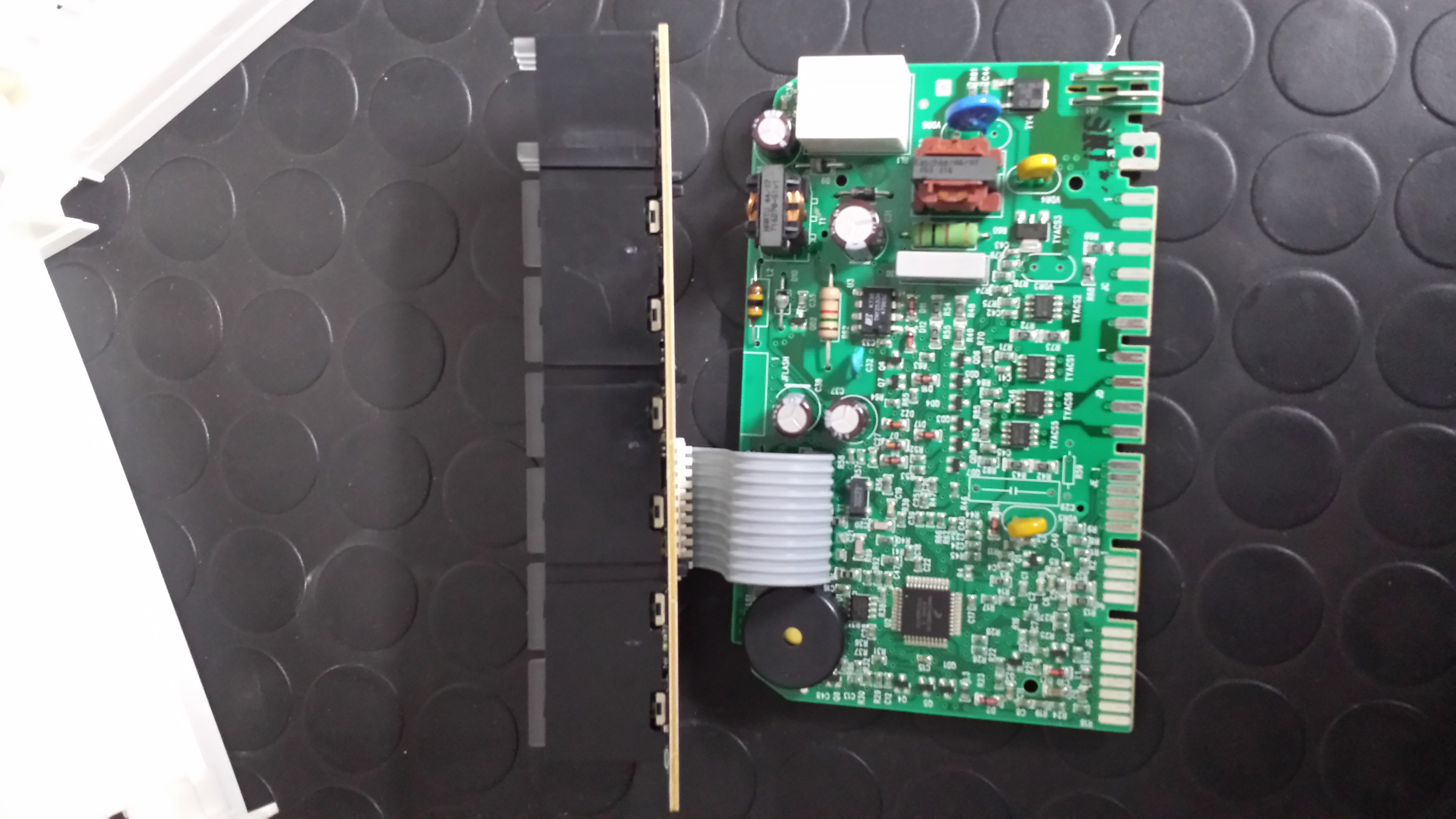

Immagine Allegata: 20161024_094112.jpg

ForumEA/N/20161024_094112.jpg


Scarica allegato




BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 25/10/2016 12:04:51

Ciao monteregio73, vediamo cosa si può fare...

Mi faresti una foto migliore della scheda ? Mettiti fuori al balcone (molta luce), poggia la scheda a terra e da circa 50-100 cm (imposta lo zoom al meglio) fai una foto perfettamente perpendicolare alla scheda, non mossa e senza flash, una foto che mi permetta di distinguere le sigle dei componenti, puoi farlo ?

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 17:12:23

ecco la foto.....si dovrebbero vedere adesso i componenti.grazie.



monteregio73
milliWatt


Gruppo:Utente
Messaggi:21

Stato:



Inviato il: 25/10/2016 17:21:24

eccola.....

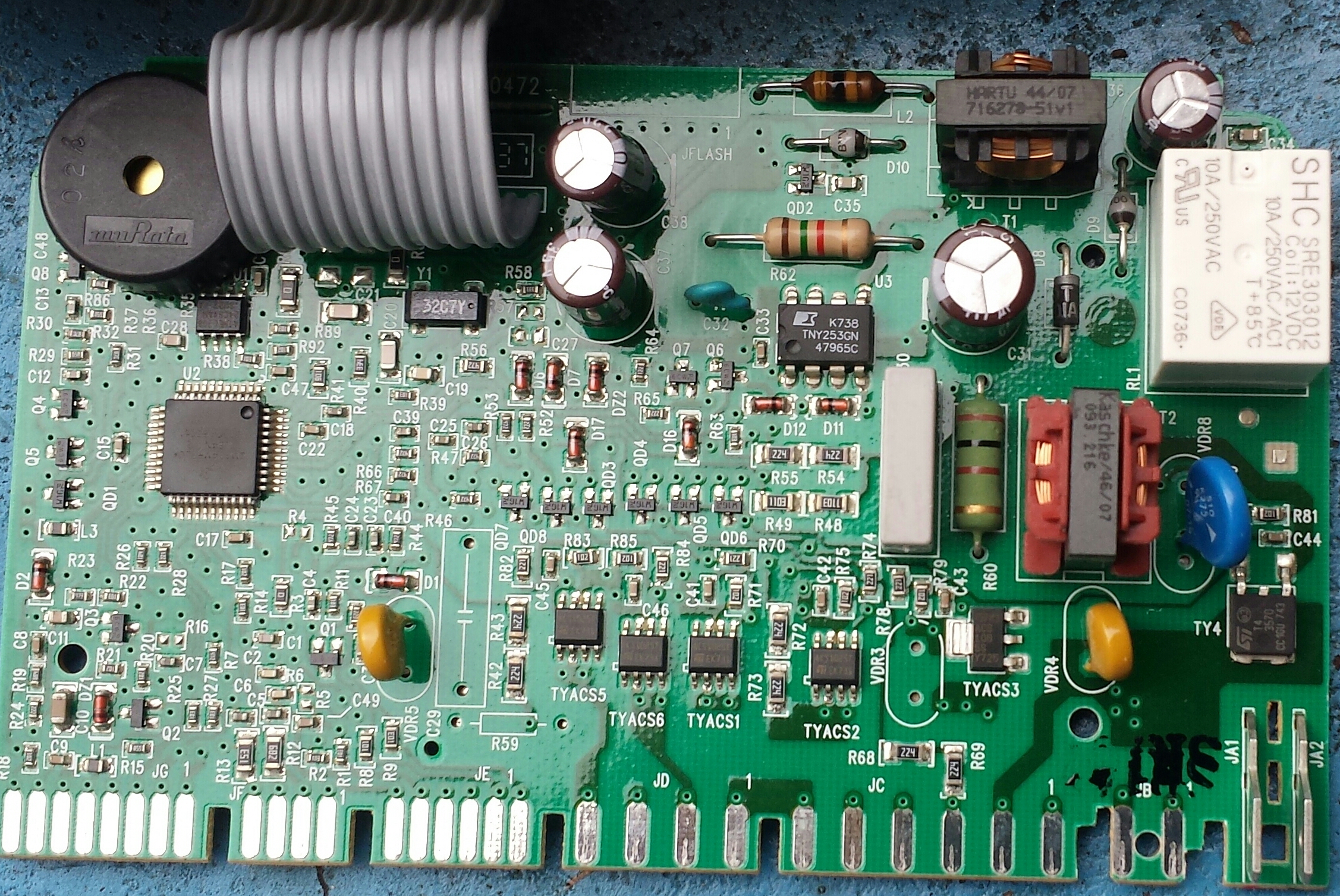

Immagine Allegata: 20161025_170718-1-1[1].jpg

ForumEA/N/20161025_170718-1-1[1].jpg
