Sono la stessa cosa, il flusso del magnete deve essere sempre perpendicolare ai fili della bobina.

Meglio scegliere configurazioni facili da costruire, come la prima immagine

ok lo standard è il Piggott pechè è piu' facile da costruire non perchè ha una geometria migliore, si potrebbe rifare in tanti modi basta che il flusso sia perpendicolare

ma se metto un magnete piu' potente da una parte della bobina ma delle stesse dimensioni dell'altro(opposto)cosa succede?

CITAZIONE

se un magnete è neodimio N35 e l'altro N52 nelle tua configurazione cosa succede?

provo: non ci sono problemi si diminuisce solo la forza del flusso magnetico

CITAZIONE (biondao, 29/11/2016 11:35:54 )

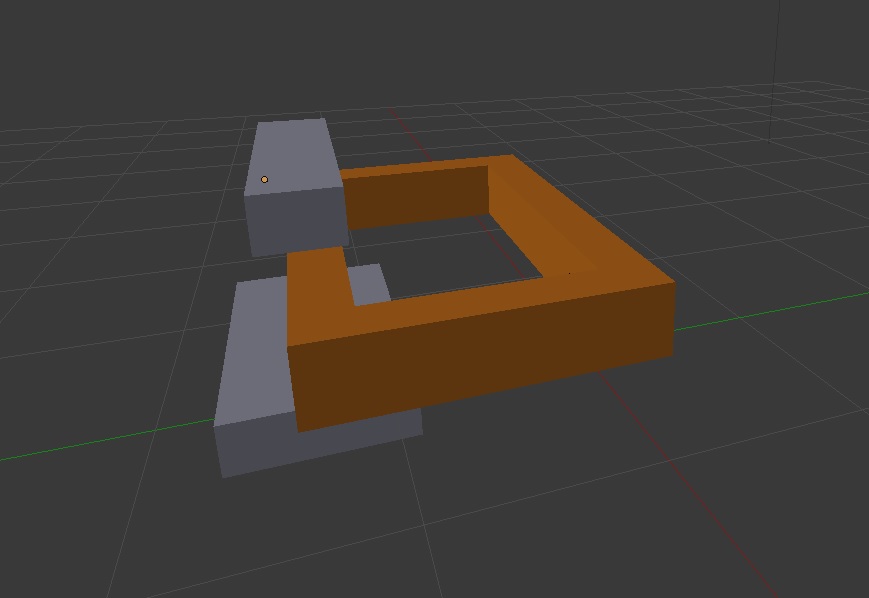

stessa forza dei magneti ma quello sopra è più stretto la metà e messo al centro rispetto a quello sotto
cosa succede quando attraversano la bobina?

provo: rispetto alla configurazione standard (due magneti uguali) avrò un minor campo magnetico e se dovessi disegnare la curva del flusso magnetico la farei della stessa lunghezza ma più schacciata

Immagine Allegata: Immagine.jpg


Magneti di forme diverse con la stessa bobina non ha senso in quanto si deve far i conti con la legge di Lorentz.

Dove secondo la sua equazione la fem= v*B*l
dove fem = forza elettro motrice espressa in volt
v = velocità espressa in metri al secondo del flusso magneti che interseca i fili della bobina
B = intensità del campo magnetico che attraversa i fili della bobina espresso in Tesla
l = lunghezza del filo della bobina che si trova sotto il flusso dei magneti espresso in metri totali.

Esempio se la bobina è fatta di 10 spire e il magnete è lungo 5 cm la lunghezza del filo totale che si trova sotto il magnete sarà pari alla somma di tutti i pezzettini di spira da 5 cm che stanno sotto il magnete.
Nel caso dell'esempio la lunghezza totale sarà di 0,5 metri.

In molte discussioni è stato detto di realizzare i rami delle bobine della stessa larghezza del magnete con il foro centrale della bobina della stessa larghezza del magnete.

Con una realizzazione fatta con questo tipo di configurazione il magnete quando entra nel ramo della bobina inizia a produrre la fem.
Il valore massimo della fem sarà quando il magnete sta completamente sopra al ramo della bobina.

Quando il magnete esce dal ramo per posizionarsi verso il foro della bobina la fem diminuisce fino al valore pari a zero (magnete al centro della bobina) per poi reiniziare il ciclo con un valore di fem in crescita ma di valore opposto al ramo precedente.

Per massimizzare la resa del rame l'ideale è riuscire ad realizzare bobine moooolto lunghe e strette e utilizzare magneti mooolto lunghi e stretti.
Solo che poi si devono sempre fare i conti con il portafogli

Prova a dare una occhiata QUI, i lavori sono ancora in corso e tra poco dovrei riprendere

Ho capito, si puo' fare ma non è ottimale come configurazione

ho letto la legge di Lorenz e sono arrivato alle correnti parassite ma non ho capito se si creano sempre o solo quando si preleva energia dalla bobina
