Bolle
| Inviato il: 08/12/2016 22:25:38
|
Ho avuto poco tempo...dalle 16.00 circo ho inserito il filtro RL ai capi degli ingressi dell'ina : R=38 ohm con in parallelo L=1uH...e sto registrando con quel filtro...il segnale si è un pleo attenuato...ma sostanzialmente è rimasto tale e quale! I dati dalle 16.00 in poi saranno stati registrati con il filtro!
Oggi c'è stato un quasi ottavo grado dall'altra parte del mondo...
CITAZIONE
7.8 ---> 18.38.45 (3:51) 35.13572 -10.64 161.34 Solomon Is. [Sea] 11245801 18.53.59 (15 min)
chissà se si riesce a vedere qualcosa...
Modificato da Bolle - 08/12/2016, 22:35:51
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| |
qqcreafis
| Inviato il: 08/12/2016 22:59:04
|
l'ampiezza del 50 hz è1000 volte quelle di un ipotetico segnale utile e in uscita è circa 1/5 quindi l'attennuazione 1/5000
non ci sono invertenti in quanto comunque oscilla

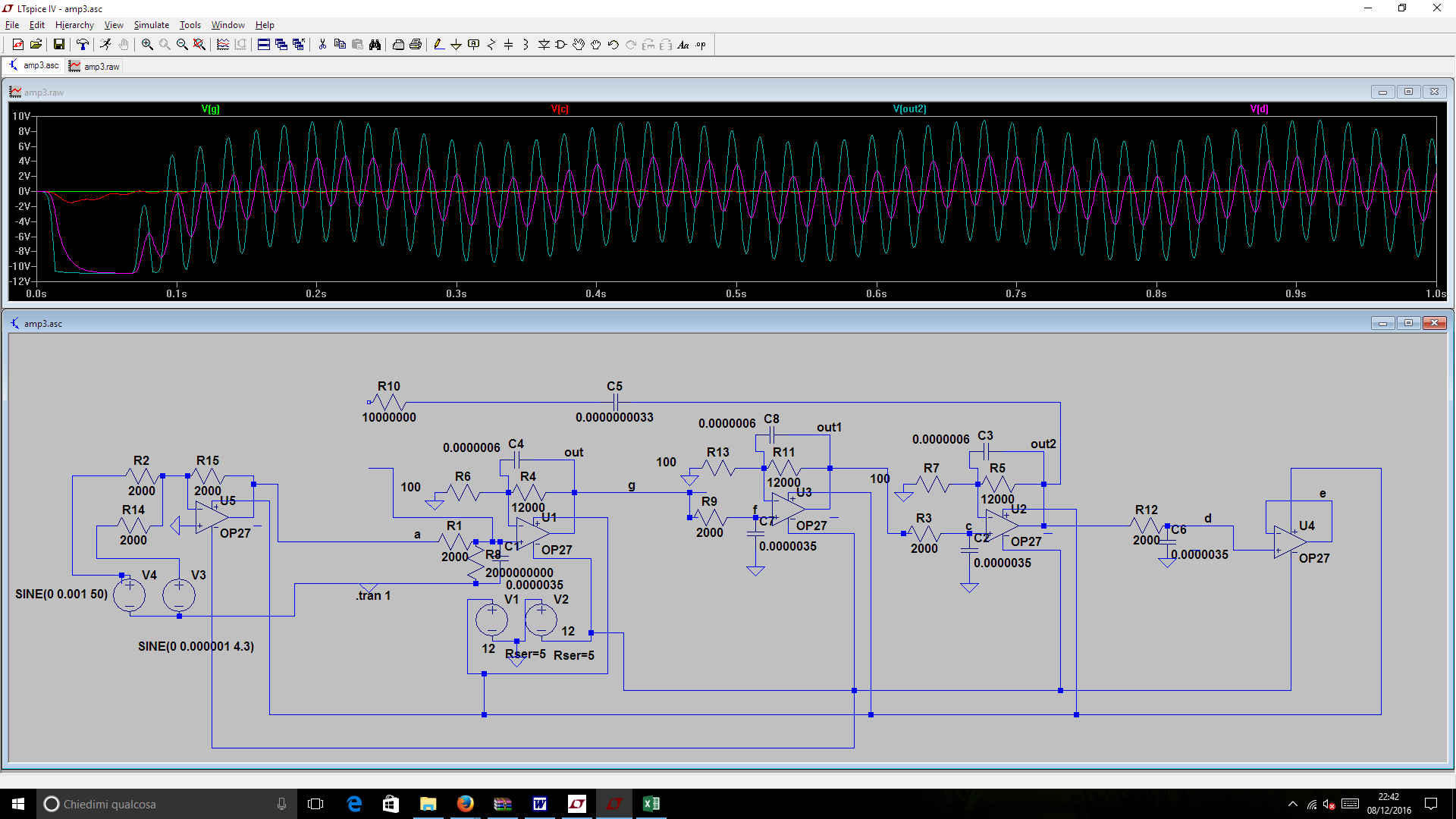

Immagine Allegata: ltspiceprova.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 09/12/2016 02:03:20
|

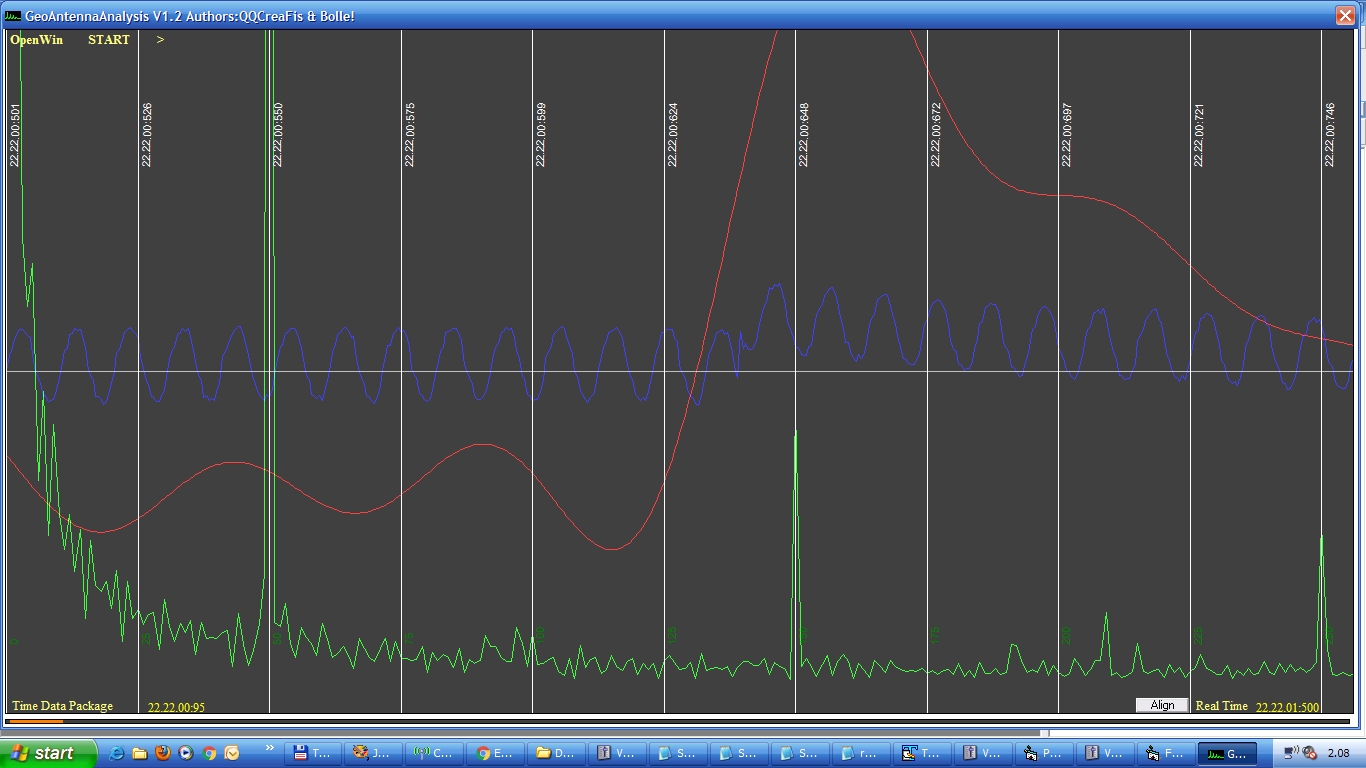

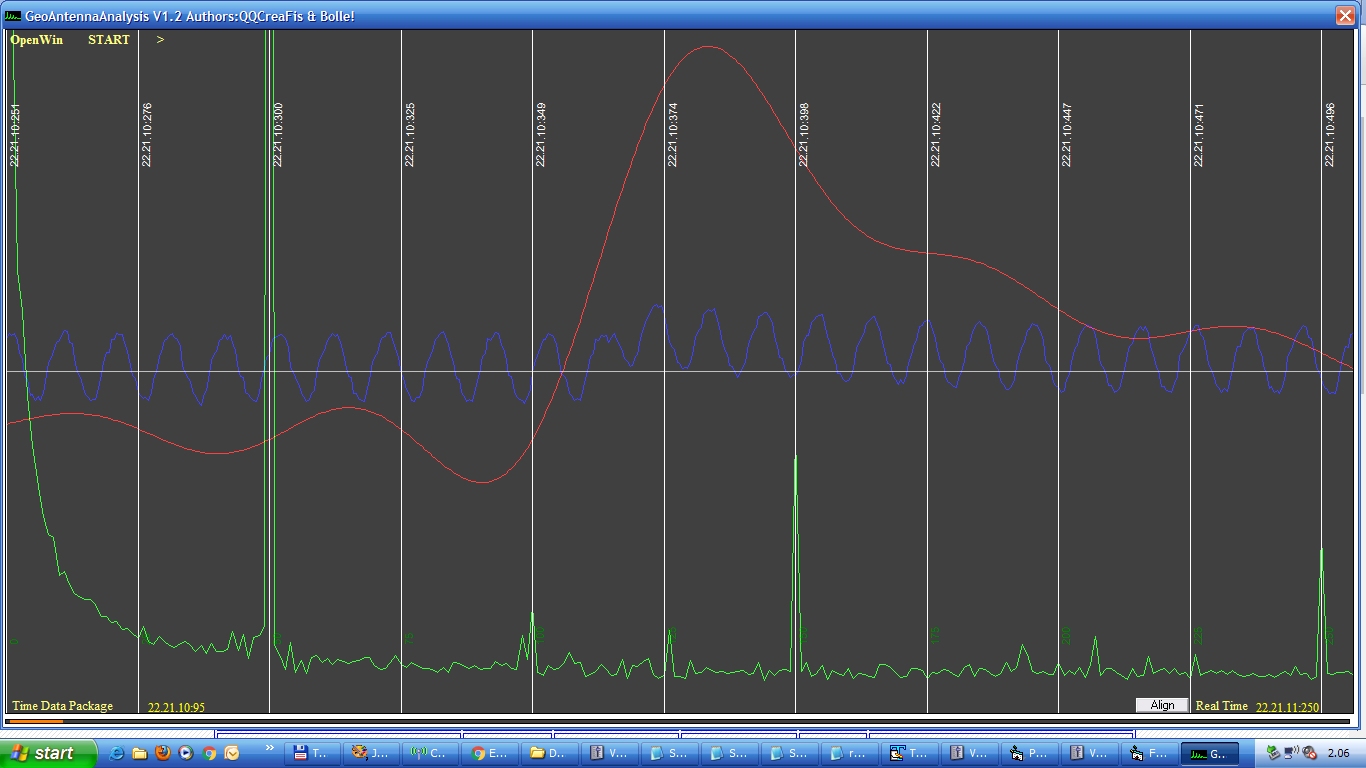

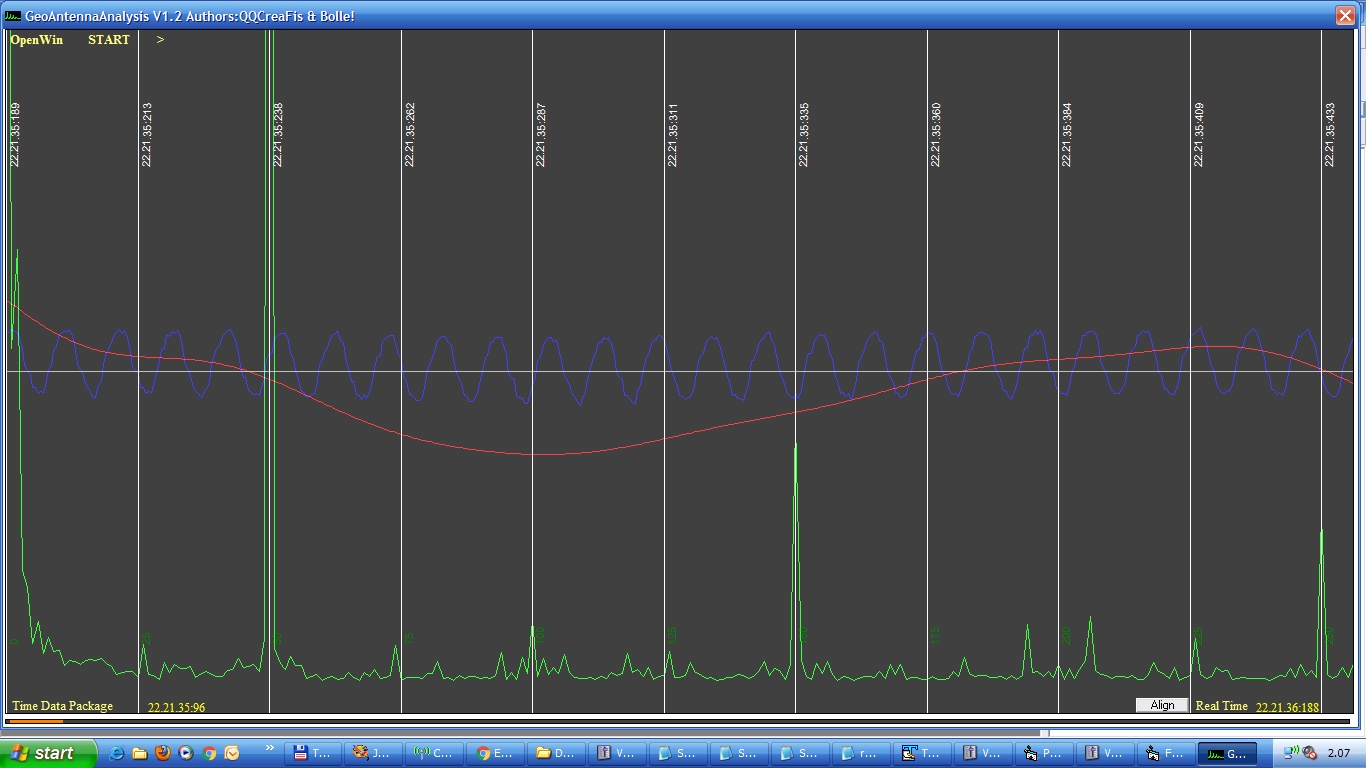

Finalmente inizio a vedere le orecchie a punta degli elfi nel tonno da 3.7 kg pescato a 90 km a largo alle 22.21.35 e zero decimi:
CITAZIONE
2.0 ---> 22.46.27 (21:23) 9.82 42.92 13.16 Macerata 11253101 22.53.11 (6 min)
3.7 ---> 22.21.35 (20:58) 18.90 42.74 13.54 Teramo 11251911 22.41.08 (19 min)
2.2 ---> 22.26.14 (21:03) 19.90 42.74 13.54 Teramo 11252111 22.38.08 (11 min)
2.2 ---> 22.26.45 (21:03) 11.64 42.68 13.21 Rieti 11252171 22.33.37 (6 min)
2.1 ---> 22.18.20 (20:55) 20.90 42.74 13.53 Teramo 11251761 22.29.35 (11 min)
http://www.energialternativa.info/Public/NewForum/ForumEA/P/GEOANTENNA2016-12-8Dalle22_00Alle23_00.zip
Modificato da Bolle - 09/12/2016, 02:18:07
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 09/12/2016 13:40:59
|
may day may day houston abbiamo un problema o anche no...però...
Oggi avevo tempo e mi sono messo a fare tutte le prove...ho effettuato una registrazione dall'inizio alla fine...
Alle
11.21.30 secondi sono arrivato al pozzetto
11.22.00 ho preso una massa metallica ( il coperchio del pozzetto...1 mq di lamiera di ferro zincato ) ed ho iniziato a muoverlo più o meno con una oscillazione di un destra-sinistra ad un secondo ...
11.22.20 termino i movimenti
Nel file si vede benissimo....questo ci permette di vedere che l'antenna funziona e (forse) analizzando bene i dati ...lo spettro dell'antenna.
11.23.-- apro il pozzetto per mettere in corto gli ingressi dell'ina metto il centrale a terra , e gli altri due ingressi li cortocircuito con la terra ( cioè con paletto di terra) .
11.27.04 alimento la scheda con il corto tra gli ingressi connessi a terra
Alle 11.29.00 entro in casa e mi prende un colpo...faccio un offset...vedo che abbiamo una bella sinusoide!
...dico ..."Cavolo....cosa sta accadendo?"
La terra non è la terra che pensavo ...ma andiamo ad amplificare le correnti che girano...
Rifaccio la prova lasciando il corto tra gli ingressi dell'ina...evitando di connetterli a terra...
alle 11.37.30 sec apro il pozzetto e levo la terra e...sparisce la sinusoide....
Questo è il file dei dati registrati http://www.energialternativa.info/Public/NewForum/ForumEA/P/GEOANTENNA2016-12-9Dalle11_15Alle11_50.zip
Modificato da Bolle - 09/12/2016, 15:13:13
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 09/12/2016 13:43:46
|
Ho raddoppiato l'amplificazione...e sto registrando.....ho registrato un'oretta...ma poi ho rimesso il vecchio circuito ( la reliquia che non modificherò mai) per vedere quali differenze ci sono con e senza la terra messa a massa!!!!
Modificato da Bolle - 09/12/2016, 14:04:33
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 09/12/2016 14:55:02
|
Questo è il primo tonnarello caduto nella rete senza la terra connessa alla massa...sempre con il vecchio circuito!
Dalle 14.02 alle 14.50 di oggi
CITAZIONE
2.7 ---> 14.44.06 (25 min) 7.504 38.04 14.72 Messina 11284081 15.05.16 (21 min)
2.1 ---> 14.51.17 (18 min) 9.82 42.92 13.16 Macerata 11284471 15.05.16 (13 min)
2.1 ---> 14.47.17 (22 min) 8.89 43.03 13.07 Macerata 11284321 14.53.52 (6 min)
3.2 ---> 14.37.20 (32 min) 7.88 43.02 13.07 Macerata 11283841 14.45.20 (8 min)
http://www.energialternativa.info/Public/NewForum/ForumEA/P/GEOANTENNA2016-12-9d.zip

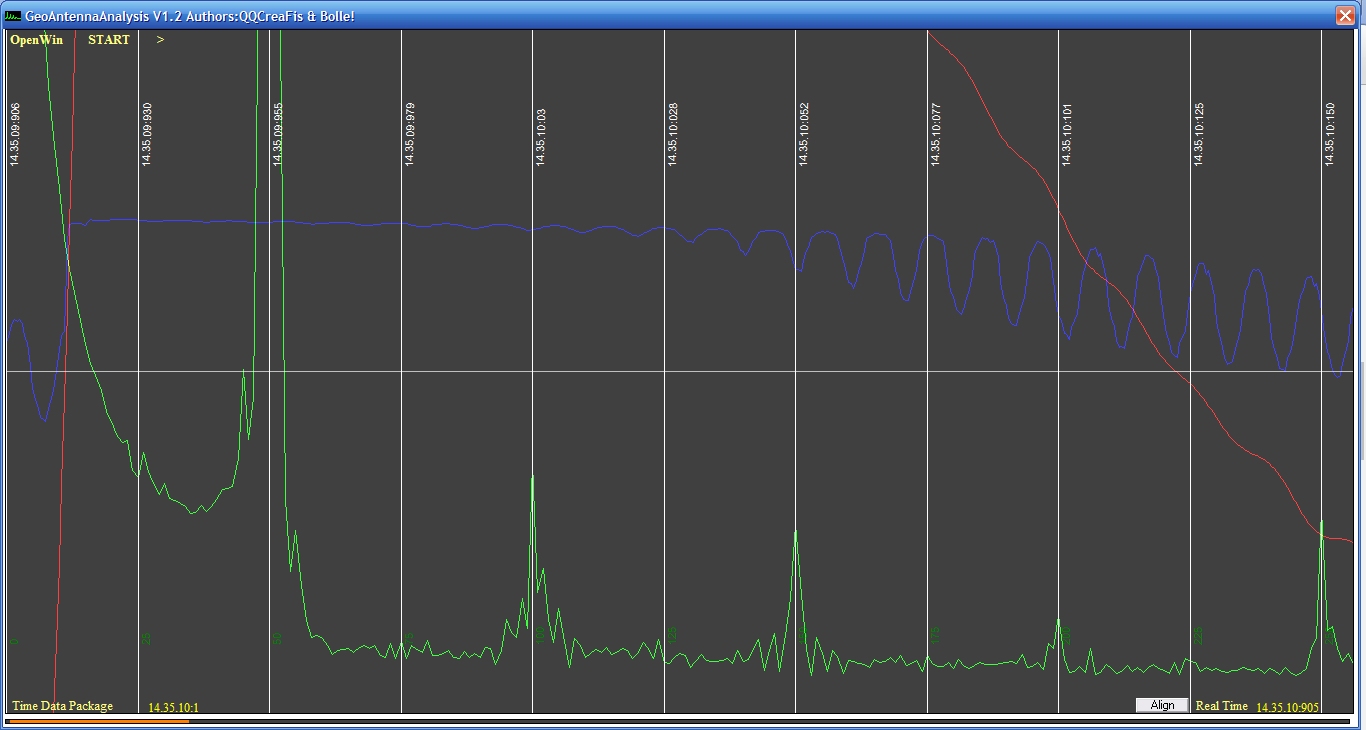

Questo è quello che accade 2 minuti prima della cattura del tonnarello da 3.2kg
Se si pensa che sia una coincidenza guardate quello delle 14.44 pescato a messina...vabbè è la solita coincidenza...
Modificato da Bolle - 09/12/2016, 15:53:59
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 09/12/2016 16:40:24
|
CITAZIONE
Nel file si vede benissimo.... ma c'è la doppia alimentazione? è traslato giusto
comunque la terra ci va ed anche lo schermo
la terra deve essere la stessa dell'alimentatore
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 09/12/2016 16:42:24
|
CITAZIONE (qqcreafis, 09/12/2016 16:40:24 )
ma c'è la doppia alimentazione?
si...
CITAZIONE
è traslato giusto
probabilmente non ho premuto il pulsante offset...sul vecchio SW c'è la possibilità di ricalcolare l'offset...sempre se è quello che chiedi....
CITAZIONE
comunque la terra ci va ed anche lo schermo
la terra deve essere la stessa dell'alimentatore
...levata...stiamo andando senza...la massa è comune a tutto anche agli alimentatori fino a questa mattina la terra e la massa erano collegati insieme ( palina massa collegati) ...ora ho sganciato la palina dalla massa...posso rimetterla...ma pensiamoci su!
Modificato da Bolle - 09/12/2016, 17:07:27
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 09/12/2016 17:10:24
|
cè una bella differenza tra le due terre casa - spira
io penso che vadano collegate (con un filo esterno a bassa resistenza)
e/o ci vuole lo schermo elettrostatico
Modificato da qqcreafis - 09/12/2016, 17:39:22
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 09/12/2016 17:21:42
|

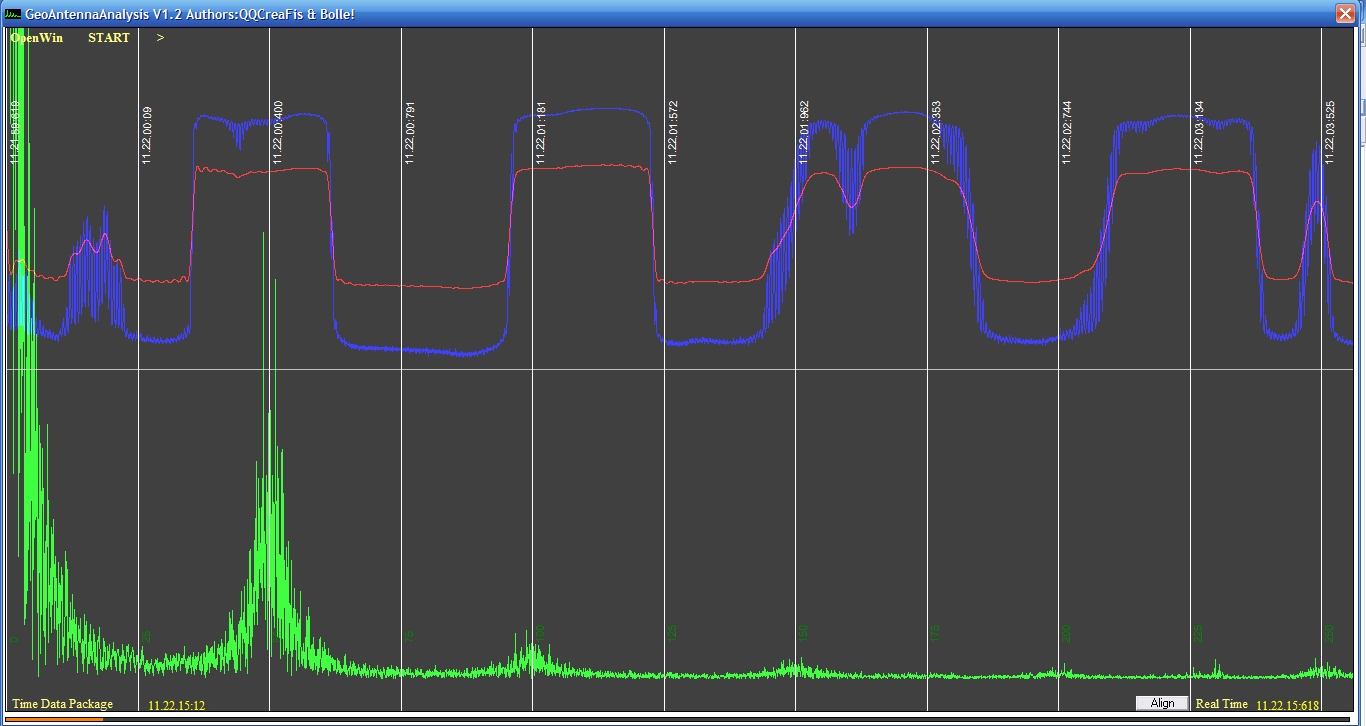

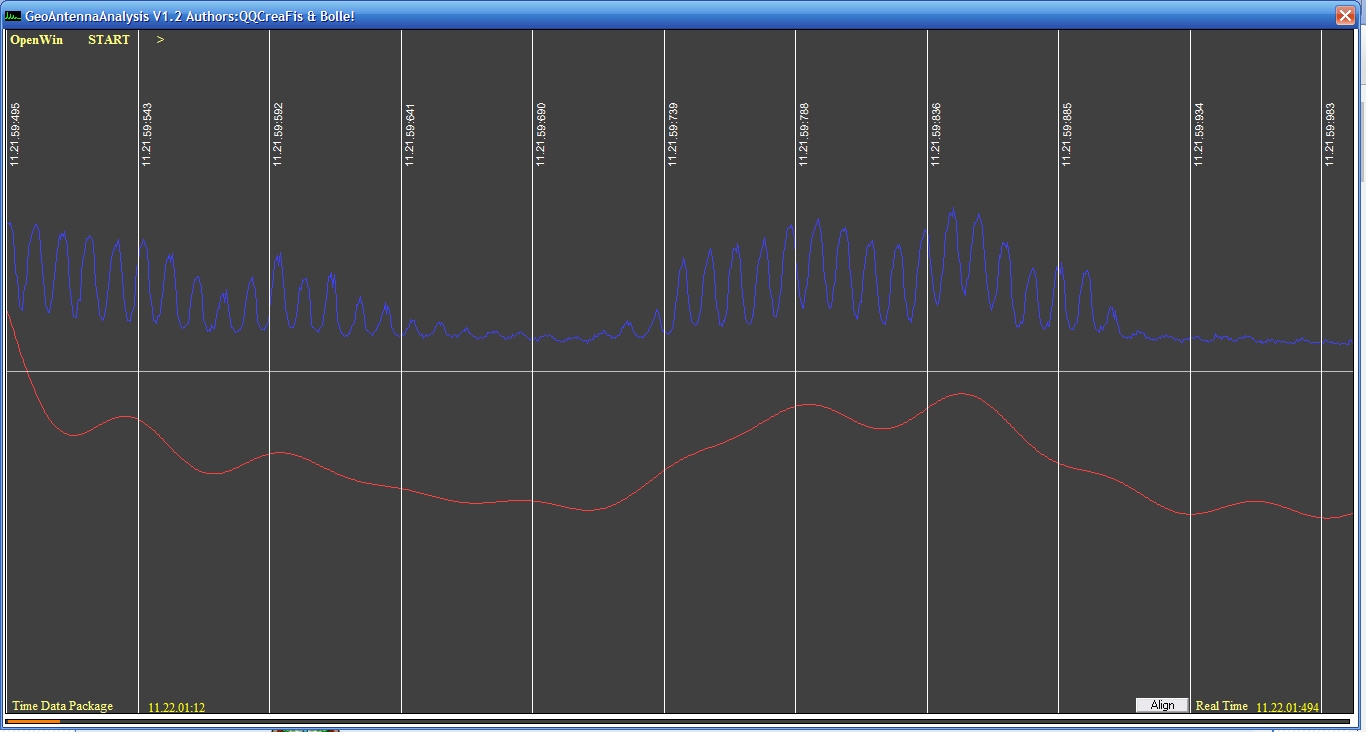

Questo è quello che combina la lamiera in ferro zincato agitata ad un metro al di sopra:
Questo è il dettaglio
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 09/12/2016 17:27:26
|
CITAZIONE (qqcreafis, 09/12/2016 17:10:24 )
cè una bella differenza tra le due terre casa - spira
io penso che vadano collegate (con un filo esterno a bassa resistenza)
Gli alimentatori stabilizzati che alimentano il circuito ( che formano l'alimentatore duale) sono due e non hanno il collegamento a terra...prendono la 230 di rete la stabilizzano a +12 ...dei 4 cavi che escono diventano 3...dove il positivo di uno e il negativo dell'altro fanno da massa centrale...gli altri due fanno uno il +12 e l'altro il meno 12...ma non hanno la terra collegata a casa...ma prima avevano la terra della palina collegata al centrale (massa)!
La massa dell'alimentazione va alla massa del circuito mediante i cavi che vanno al pozzetto. Ora stiamo andando con la terra (palina presente vicino al pozzetto) sganciata dalla massa...posso tranquillamente riagganciarla...ma quella 50 Hz visibilissima nelle registrazioni con l'ingresso in corto non mi piace per niente.
Qua comandi tu...tu mi dice cosa devo fare ...ed io lo faccio!!!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 09/12/2016 17:41:31
|
CITAZIONE
Ora stiamo andando con la terra (palina presente vicino al pozzetto) sganciata dalla massa...
per massa intendi quella di casa?
Modificato da qqcreafis - 09/12/2016, 17:46:06
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 09/12/2016 17:49:48
|

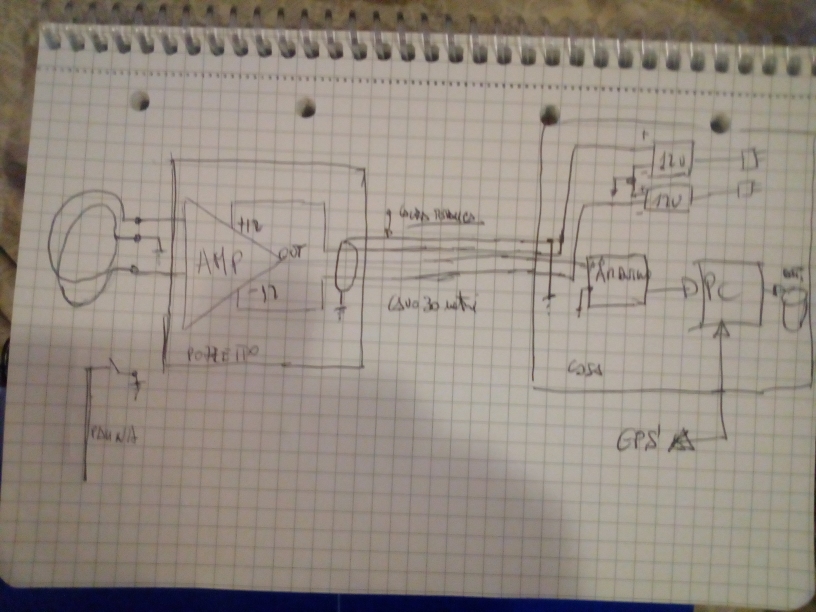

Questo lo schema di massima dei collegamenti...

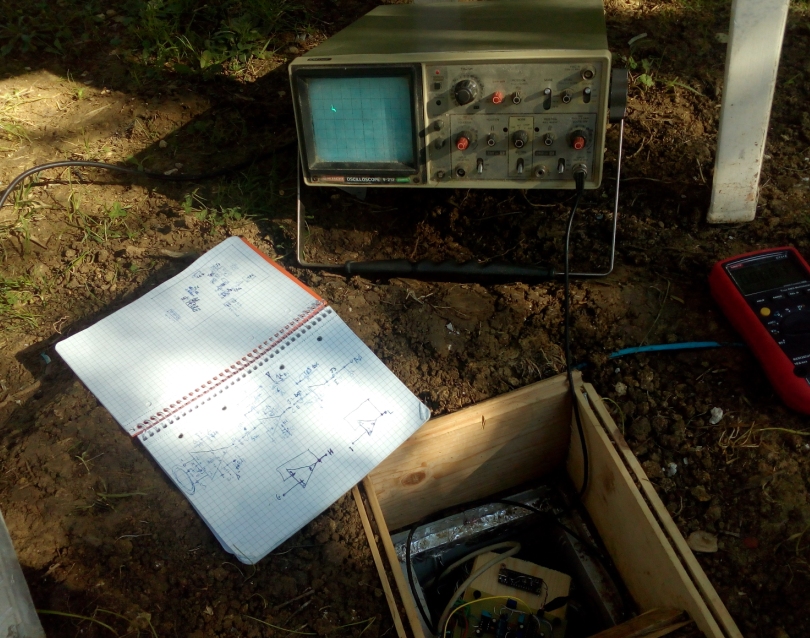

Lavori in corso sulla geoantenna ...si doveva vedere la sinusoide nell'oscilloscopio...invece ...il solito falso visivo perchè a basse frequenza il pennino va come una lumaca!!!

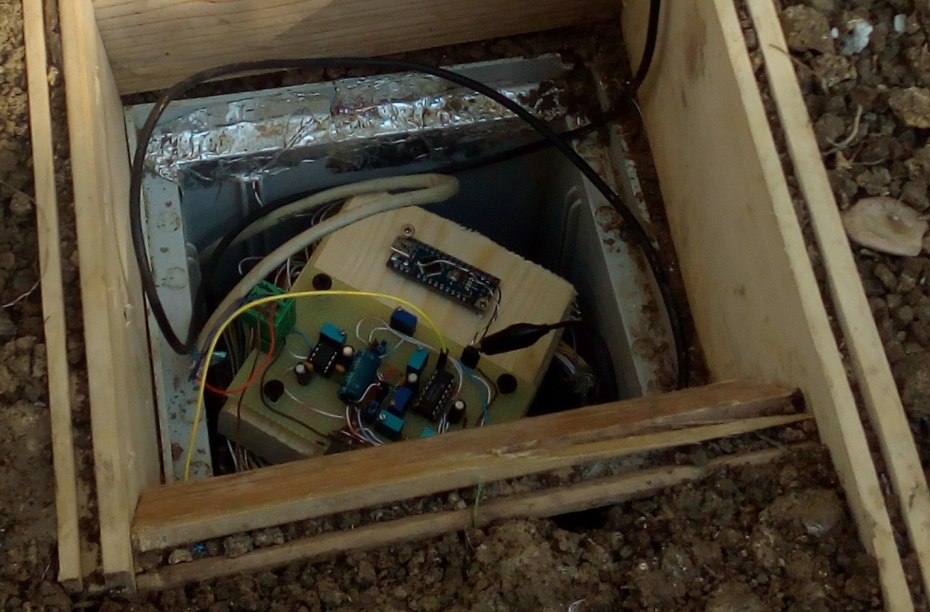

Questa la nuova basetta...è la terza...ma è tutta bella ordinata con gli agganci ai connettori...
L'arduino nano sta messo li con la possibilità di collegarlo per i test...rimane li ma è sganciato quando lo collego al pettine!
Modificato da Bolle - 09/12/2016, 18:04:49
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 09/12/2016 18:11:39
|
CITAZIONE (qqcreafis, 09/12/2016 17:41:31 )
CITAZIONEOra stiamo andando con la terra (palina presente vicino al pozzetto) sganciata dalla massa...
per massa intendi quella di casa?
Per massa intendo il centrale dell'alimentatore duale...mentre per terra intendo la palina conficcata nel terreno. La massa è il simbolo classico ad alberello rovesciato...la terra è la palina! La massa è di fatto il riferimento tra arduino, amplificatore ed alimentatore. A mio avviso la terra deve rimanere sganciata...porta corrente...questa infame...cioè non è vero che la terra è terra...sulla terra circolano correnti piccolissime...ma a noi danno fastidio...tant'è che si vede al 50hz...che giustamente la troviamo in fase con la 50 hz del segnale che riceve l'antenna. C'è da chiedersi : la tolleriamo o la sganciamo?
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 09/12/2016 19:23:28
|
le corenti vaganti inducono per capacità sull'antenna specie sull'ultimo giro quello che va all'elettronica
urge uno schermo "elettrostatico" almeno provare.
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| | |
|
