Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/02/2017 13:49:41

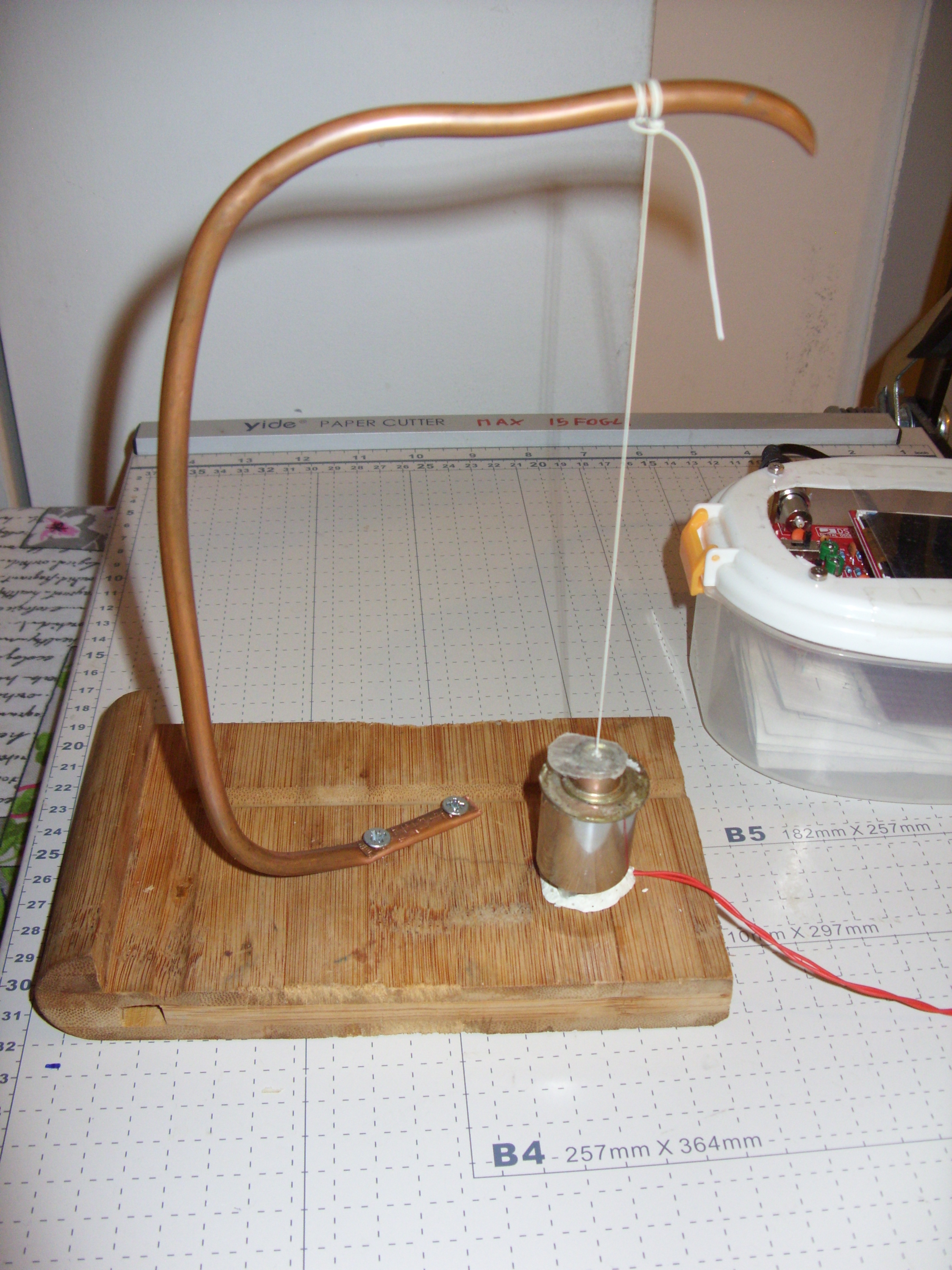

quindi ho fissato alla base di legno il rocchetto di filo da 850 ohm (come suggerito da qq ) e ho appeso la campana sopra,perfettamente centrata in modo che non tocchi la bobina. la campana è libera di oscillare.



Immagine Allegata: SDC10916.JPG

ForumEA/Q/SDC10916.JPG



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/02/2017 13:55:38

con l'oscilloscopio cinese su 10mv divisione si vedevano molti disturbi,allora ho spento la televisione che parlava e i disturbi si sono appiattiti al 80%.
non è tanto facile da posizionare perché bisogna regolare esattamente la tensione dell'elastico e la posizione della bobina in modo che la campana non tocchi la bobina (2mm),in compenso si possono avere tempi di risonanza anche più lunghi allungando l'elastico.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/02/2017 13:56:54

X Bolle: dimmi se ti può servire che te lo mando.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10145

Stato:



Inviato il: 27/02/2017 14:39:04

CITAZIONE (inventoreinerba, 27/02/2017 13:56:54 ) Discussione.php?214427&14#MSG197

X Bolle: dimmi se ti può servire che te lo mando.

Cosa? Il pendolo che hai fatto?
Provalo tu...fai tu tutto il necessario per interfacciarlo all'arduino (lucky ti dirà tutto)...e poi vediamo le prestazioni.



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 27/02/2017 14:43:07

fammi un disegno in sezione voglio capire in che modo hai realizzato il circuito magnetico



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 27/02/2017 15:07:44

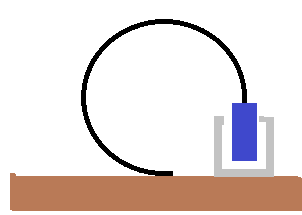

altrimenti si può fare una cosa delgenere leggermene più stabile si tratta di una lama da seghetto ferro (anche usata) ripiegata, ai 3/4 del cerchio è attaccato il sensore



Immagine Allegata: sismografo.png

ForumEA/Q/sismografo.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/02/2017 17:04:46

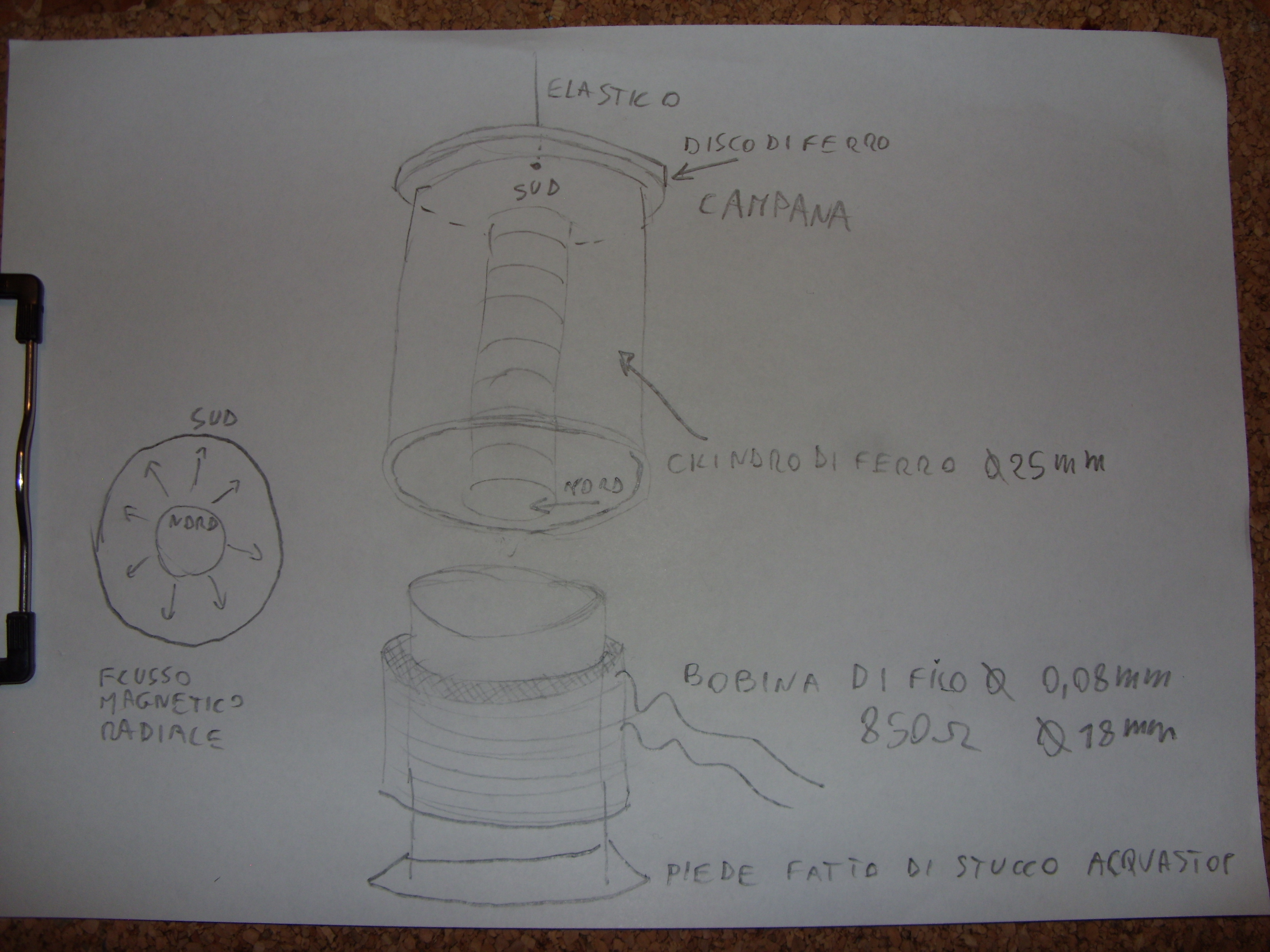

non è un pendolo: non deve pendolare.
va su e giu .Mentre la massa magnetica sta ferma (oscilla a 2hz) la bobina segue le vibrazioni del pavimento. (geofono verticale)
eventuali vibrazioni laterali e oscillazioni non vengono rivelate in quanto non perpendicolari al flusso magnetico.
in poche parole è fatto come un altoparlante.



Immagine Allegata: SDC10920.JPG

ForumEA/Q/SDC10920.JPG



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10145

Stato:



Inviato il: 27/02/2017 17:25:24

Perdonami, se la calamita è attaccata solo nella parte in alto con un filo... quei coso pendola ... anche se gli hai lasciato poco spazio sbatte sui fianchi. Quindi per quello che ne so io o gli metti delle doppie molle... oppure il movimento verticale viene smorzato negli urti laterali che esistono sempre. Cmq provalo... oppure fai il sistema che propone qq...ed aggscialo ad un processore con adc... Se ti serve una mano... verrai aiutato sicuramente
In che zona sei?



Modificato da Bolle - 27/02/2017, 17:30:41


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/02/2017 17:58:51

sono a Piacenza. per farlo sbattere sui fianchi ci vorrebbe un terremoto
che butta giù la casa .Ci sono 2mm di spazio tra bobina e campana.
il problema è un altro: per posizionarlo ci vuole un po' di pazienza, soprattutto per regolare la lunghezza dell'elastico ,infatti la campana non si deve appoggiare alla bobina e l'elastico va regolato a lunghezza millimetrica. Bisognerebbe aggiungere una vite di regolazione.
fra 2 o 3 modifiche avremo un eccellente geofono



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/02/2017 18:08:10

x qq
lo schema che hai disegnato non mi piace tanto perché la lama del seghetto potrebbe oscillare anche su frequenze che non conosciamo.
la bobina si mette tra la U grigia e il cilindro blu?
se è così funziona con un principio diverso da quello che mi avevi detto (magneti fermi e bobina mobile appoggiata a terra)



Modificato da inventoreinerba - 27/02/2017, 18:11:12


qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 27/02/2017 19:01:24

nel disegno che ho fatto non ho specificato nulla , la cosa migliore è come hai fatto, il magnete e circuito magnetico oscillante e la bobina fissa



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 27/02/2017 19:07:15

forse questo tipo di geofono è un po' sensibile ai rumori nell'aria che vengono captati dall'elastico.
Sono ancora curioso di sapere come sono fatti i geofoni verticali da 80€. Ci sarà dentro una molla per sospendere il magnete?



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10145

Stato:



Inviato il: 27/02/2017 19:09:24


CITAZIONE

Sono ancora curioso di sapere come sono fatti i geofoni verticali da 80€.




---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10070

Stato:



Inviato il: 27/02/2017 19:16:54

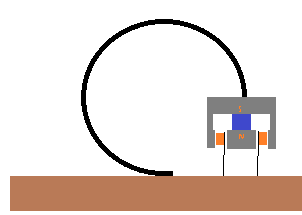

notare il circuito magnetico , ora tutte le spire lavorano



Immagine Allegata: sismografo.png

ForumEA/Q/sismografo_1.png



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10145

Stato:



Inviato il: 27/02/2017 19:18:36

CITAZIONE (qqcreafis, 25/02/2017 22:36:46 ) Discussione.php?214427&13#MSG182


prendere un'altro geofono "avvitarlo alle pareti di casa "

amplificarlo molto di meno e fare la diff tra i segnali

A me questa cosa ha convinto ... cosa fa il diretto interessato?
Anche a mio avviso funzica...ma se non dovesse funzicare...potresti spedire il geofono ad un'altro utente del forum...che replichi il sistema...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
