emuland
| Inviato il: 02/08/2017 21:15:21
|
Tubolare pieno.o vuoto?
Ho Delle barre da tre.metri.vuote, se vanno bene le.taglio
Bolle il sistema più complesso, quanto costerebbe di più?
PS: ho una nuova geologa in famiglia. Può servire?(ammetto la mia profonda stima gnoranza in materia)
Modificato da emuland - 02/08/2017, 21:20:57
---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Agricoltore ammazza child e NON col latte vaccino che ucciderà tutti quelli che ne fanno uso
|
| | |
Bolle
| Inviato il: 02/08/2017 21:58:48
|
CITAZIONE (emuland, 02/08/2017 21:15:21 )
Tubolare pieno.o vuoto?
Meglio pieno ma se lo hai vuoto fa lo stesso, le riempi di terra.
CITAZIONE
Bolle il sistema più complesso, quanto costerebbe di più?
Al momento abbiamo un solo sistema...gli altri sono tutti da provare/testare.Il prof vuole provare una configurazione particolare ma occorre avere esperienza e quindi non fa al tuo caso ma il costo passa da 100Euro a 150Euro (necessita di due geofoni )...quindi non è una grande spesa!
Inoltre occorre avere tutti sistemi gemelli...altrimenti non possiamo fare analisi e comparazioni...quindi di fare altre schede o altre prova, al momento non se ne parla!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
master digit
| Inviato il: 02/08/2017 22:13:39
|
CITAZIONE (Bolle, 30/07/2017 23:46:28 )
Attenderemo ansiosi il PCB QQ1 del sismografo del forum!
Ecco il PCB di Pag1!
...ps: la figura di rumore dell'OP27 è 80 nV p-p (0.1 Hz to 10 Hz) che amplificato di 2000, porta in uscita un rumore di 80 uV p-p (0.1 Hz to 10 Hz), visto che i gradini del convertitore 16bit sono di 76,3 uV questo rumore è inesistente.
Altro è il rumore che si introduce con un amplificazione non bilanciata che supera notevolmente gli 80 nV p-p (0.1 Hz to 10 Hz).
Comunque vabbe!
Questo PCB bisogna montarlo attaccato al Geofono e attaccato all'ingresso dell'ADC 16bit, il PCB misura(4,8x3,6cm).
Il costo del PCB, se ne facciamo 20 è di € 6,60 + spedizione busta lettere con poste italiane, come si è proceduto per un altro progetto di questo forum con ottima riuscita e rapidità
Il risparmio rispetto all'altro è di 90 centesimi, e 3/4 euro di componenti.
Il mio circuito va alimentato con un alimentatore classico 12V con il quale posssiamo alimentare anche l'Arduino+convertitore,
questo, invece, ha necessità di un alimentatore duale stabilizzato da +12v, 0v, -12v di qui non ho trovato traccia ne costi, più l'alimentatore per l'Arduino+convertitore.

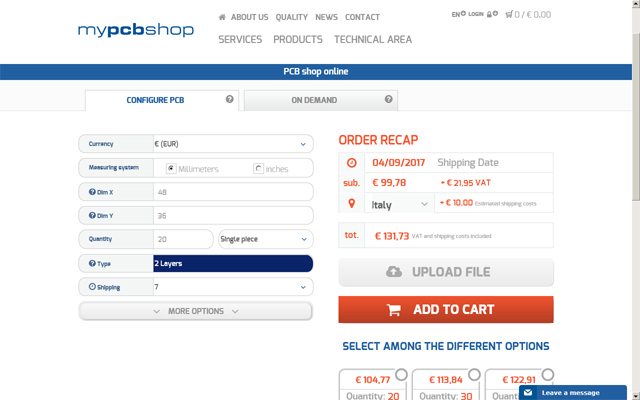

questi i prezzi per questo PCB di Pag1

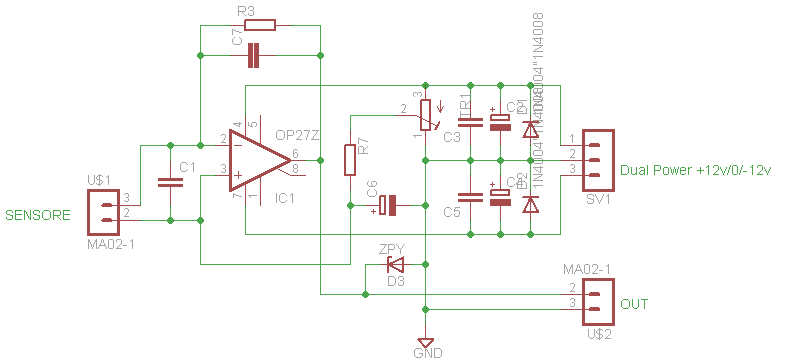

Questo è lo schema del circuito di Pag1:
Questo il PCB:
e questo il file GERBER per chi volesse realizzarlo da solo:
http://www.energialternativa.info/public/newforum/ForumEA/R/SISMOGRAFO%20BASE.rar
Master Digit
---------------
Sono sempre disponibile...quando ci sono!
|
| | | | | | |
emuland
| Inviato il: 03/08/2017 07:53:24
|
che faccio comincio a interrare la barra?( devo prima farle la punta)
---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Agricoltore ammazza child e NON col latte vaccino che ucciderà tutti quelli che ne fanno uso
|
| | |
master digit
| Inviato il: 03/08/2017 09:26:21
|
CITAZIONE (Bolle, 02/08/2017 22:57:12 )
Bene, benissimo ...ho controllato lo schema e ci sono 3 diodi in più (due per evitare di invertire la polarità ed uno zener per proteggere l'adc che è già protetto)...li renderemo opzionali...il bello del forum è che ognuno ci mette qualcosa di suo!
Non ho messo qualcosa di mio, ma normali e comuni protezioni, obbligatorie sui circuiti hobbistici non solo per sbagli di collegamento, ma per guasti di alimentazione salvaguardando il circuito ed i suoi componenti!
CITAZIONE (Bolle, 02/08/2017 22:57:12 )
PS:Il tuo circuito... per me non funge ...ma va provato ed è per quello che proseguiamo la strada intrapresa...ma ben venga se qualcuno vuole provarlo!:)
...il circuito non funge?
Questo è un classico circuito di operazionali in configurazione di amplificatore differenziale per strumenti di precisione ed è in uso largamente partendo dagli ingressi microfonici di mixer Yamaha, agli amplificatori dei sensori di pressione finendo agli amplificatori, prima degli ADC, delle bilance di precisione
Ormai è un circuito BASE classico provato e straprovato da quasi mezzo secolo

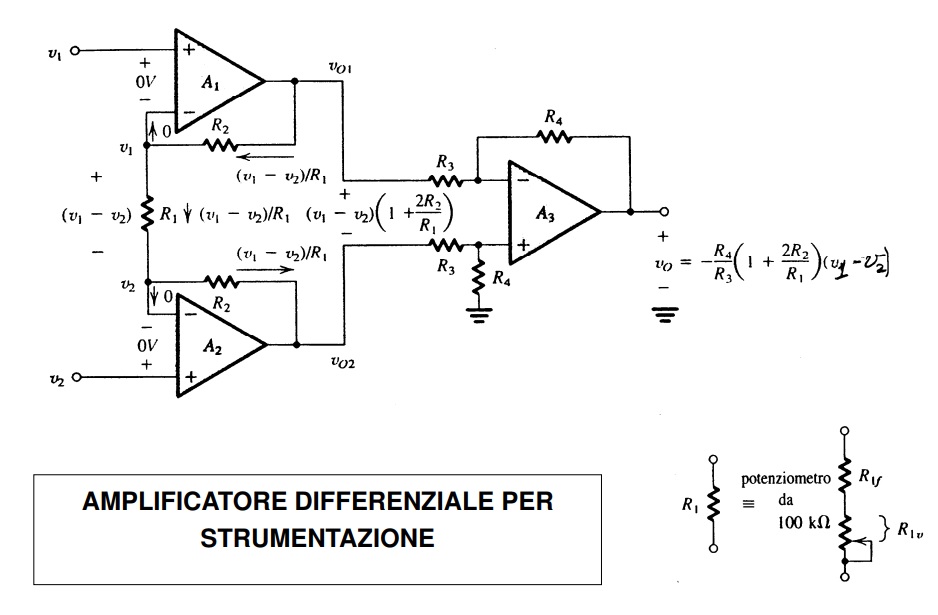

Ecco lo schema presente sui libri di scuola secondaria di secondo grado professionale!
Ora che è ben chiaro che quello che è stato postato è di sicuro funzionamento, ogni uno può fare tranquillamente la sua scelta.
Master Digit
---------------
Sono sempre disponibile...quando ci sono!
|
| | |
Frisby
| Inviato il: 03/08/2017 09:31:07
|
CITAZIONE (emuland, 03/08/2017 07:53:24 )
che faccio comincio a interrare la barra?( devo prima farle la punta)
Fra il sonno e mezzo annebbiato avevo letto INTERRARE LA BARA!!!
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | | | | | |
master digit
| Inviato il: 03/08/2017 10:17:49
|
CITAZIONE (Bolle, 03/08/2017 09:40:12 )
Cmq si sta iniziando una fase di calcolo di epicentro/magnitudo e per questo NON POSSIAMO AVERE CIRCUITI DIFFERENTI!
Spero di aver chiarito il discorso...
Certo che si!
infatti visto che il circuito è sicuramente funzionante visto che esistono integrati con il circuito base all'interno, quindi super collaudato, e visto che da quanto ho capito, al momento siete in 5, è più logico in questa fase cambiare tutti e 5 il circuito di amplificazione con questo più serio ed affidabile con una spesa che al massimo sarà una ventina di euro, per poi proseguire tutti con lo stesso hardware che in futuro non bisognerà cambiare e quindi rispendere soldi!

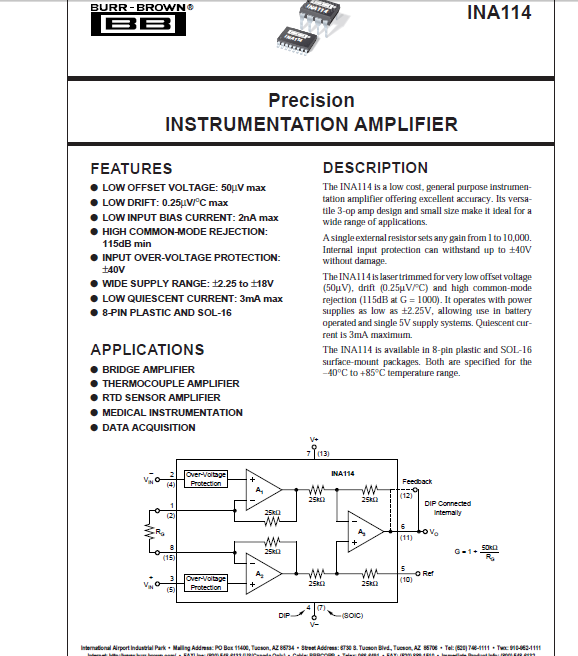

Non ho adottato questi integrati tipo INA114 perchè a noi serve trasportare il segnale in maniera bilanciata, quindi immune dai disturbi, a distanza per poter tenere sempre l'arduino collegato ad un PC lontano dal Geofono.
In ogni caso avete a disposizione tutti e due i lavori del PCB, fate voi
Master Digit
---------------
Sono sempre disponibile...quando ci sono!
|
| | | | | | |
Bolle
| Inviato il: 03/08/2017 17:13:22
|
CITAZIONE (emuland, 03/08/2017 07:53:24 )
che faccio comincio a interrare la barra?( devo prima farle la punta)
Si, fai una buca scendi più che puoi ...poi interri la barra ...la prendi a mazzate...ovviamente dopo avergli fatto la punta!
Poi ricopri la buca con la terra...se il metallo si deformato in alto lo tagli e ci metti la terra dentro...la bagni con l'acqua...e hai finito!
Sui fianchi ci agganci il geofono magari mettendolo in una struttura in legno...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 03/08/2017 19:27:57
|

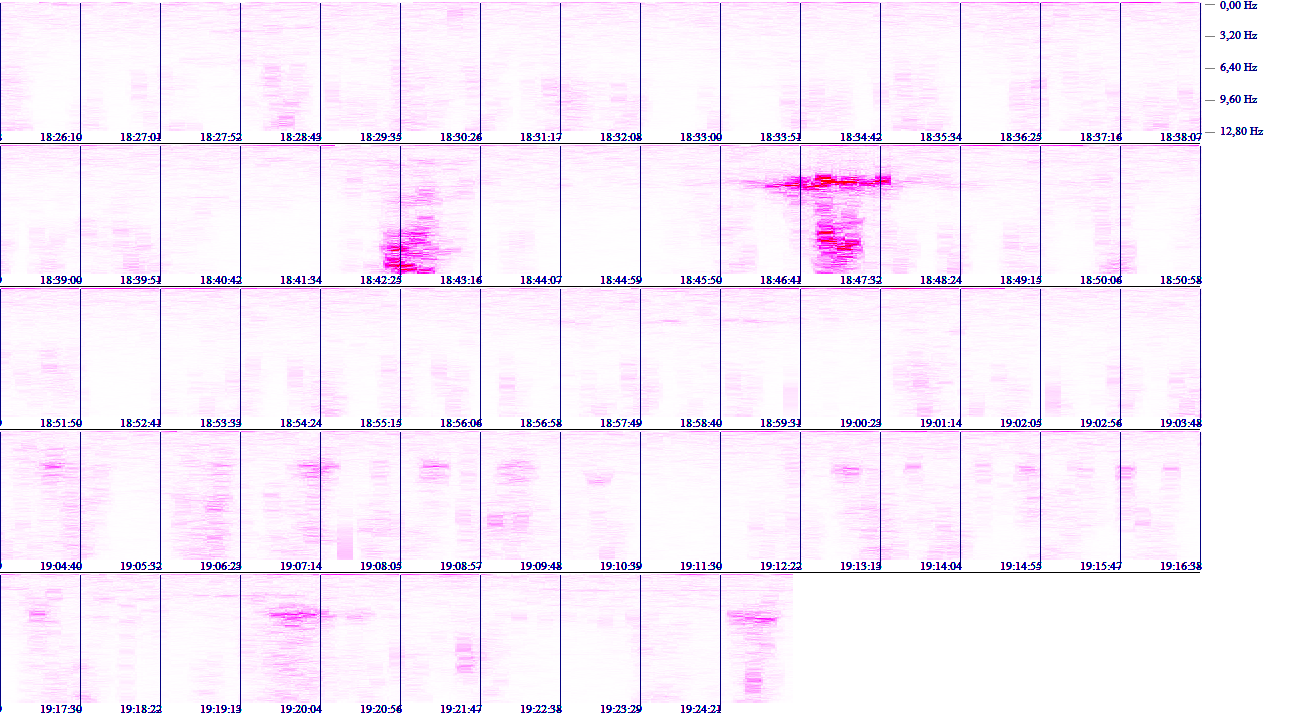

Implementata la variante del WaterFall sul server...da oggi in poi guardando il dettaglio delle stazioni ci sarà grafico giornaliero e l'ultima ora del Waterfall.
Per far vedere l'ultima ora il WaterFall viene costruito in modo continuo dal basso verso l'alto scorrendo...in questo modo non si avrà mai, come accadeva in passato, una pagina vuota!
Questo è un esempio preso dal sismografo di Luchy:
Questo il link diretto del sismografo della sabina con i due sismogrammi e i relativi WF: http://www.energialternativa.info/Public/NewForum/sismografobolle.php
Se ci sono dubbi...ablate!
Modificato da Bolle - 03/08/2017, 19:45:50
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
emuland
| Inviato il: 03/08/2017 19:56:59
|
Col caldo di stile giorni e difficile fare questo lavorò. Vediamo appena si fa un attimo più. Mite.
Il geofono lo prendo appena ho interrato, non vorrevorrei trovato pietrame vario e non riuscire ad andare in profondità
---------------
Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)
Agricoltore ammazza child e NON col latte vaccino che ucciderà tutti quelli che ne fanno uso
|
| | |
Bolle
| Inviato il: 03/08/2017 20:03:38
|
Questo il lavoro fatto per il palo...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 03/08/2017 23:03:17
|
comunque funziona bene anche buca con soletta in cemento
---------------
