Bolle
| Inviato il: 20/09/2017 20:57:18
|
CITAZIONE (qqcreafis, 20/09/2017 20:12:46 )
183 microvolt /3000 =60 nanovolt
considera che noi ci mettiamo a 2.5V/2.7V (il nostro zero virtuale) e non abbiamo mai misurato oltre un 4°...c'è anche da aspettarsi che un sisma del >>5° ci faccia saturare...questo era un punto in sospeso...la stazione che si trova più vicino all'epicentro se la rischia...le altre non so...ma è tutto da verificare!
Cmq non ha molta importanza la saturazione...semmai quella stazione non sarà in grado d calcolare il magnitudo...ma sti cavoli!
Domani siamo di prove...cosa dobbiamo fare?
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 20/09/2017 21:09:30
|

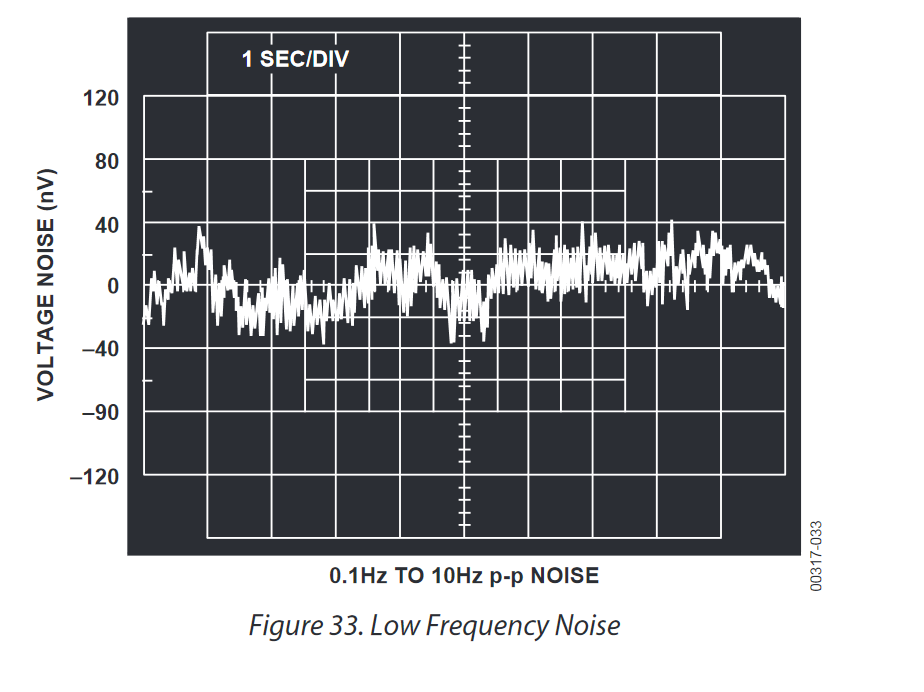

aggiungiamo (dal data sheet)il rumore 1/f e forse anche il shot che dovrebbe essere tipo popcorn
nb è il rumore in ingresso (nel senso che viene misurato in uscita e diviso per l'amplificazione)
Immagine Allegata: shot.png
Modificato da qqcreafis - 20/09/2017, 22:12:38
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 20/09/2017 21:14:02
|
tutto ci dice che stiamo lavorando bene e che possiamo aggiungere tranquillamente anzi è meglio 1 bit forse ancora un altro ed abbiamo estratto tutto l'estraibile nel senso che cominciamo a vedere il rumore dell'elettronica e del sensore
lasciando l'amplificazione inalterata si può passare a 16 bit
Modificato da qqcreafis - 20/09/2017, 21:17:50
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 20/09/2017 21:46:19
|
Abbiamo un però anzi tre però:
1.usando l'adc a 16 bit , quindi in modalità differenziale, cambia la sensibilità ... (l'ha verificata sia lucky che Cianca)...ma la risistemiamo a livello SW...è incredibile ma è così...forse qualche libreria disallineata!
2.il differenziale fa due letture...cioè leggi un pin, poi legge l'altro e fa la differenza ...occorre portare un altro filo dall'amplificatore al pc a meno che non ci piazziamo sulla massa (0V) e di fatto allunghiamo il brodo e i tempi!
3.Usando in quel modo il differenziale ovviamente l'operazione cambia velocità...ma da oggi, in sordina, facciamo una lettura ogni 10 ms precisi, senza interrupt perchè si blocca la lettura dell'i2c con cui comunicano ADC e arduino!
Proprio domani dobbiamo iniziare le prove, cioè ...le prove le fa lucky...io attendo i risultati!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 20/09/2017 22:10:16
|
Oggi pomeriggio è scattato un'altro allarme su tutte le stazioni...lo so che alcuni pensano che tarocchiamo i dati o che prendiamo dati di altri...ma...
è tutta farina del nostro saccooooo!!!
E non oso immaginare cosa accadrà quando il prof ci farà fare quest'altra acceleratina...

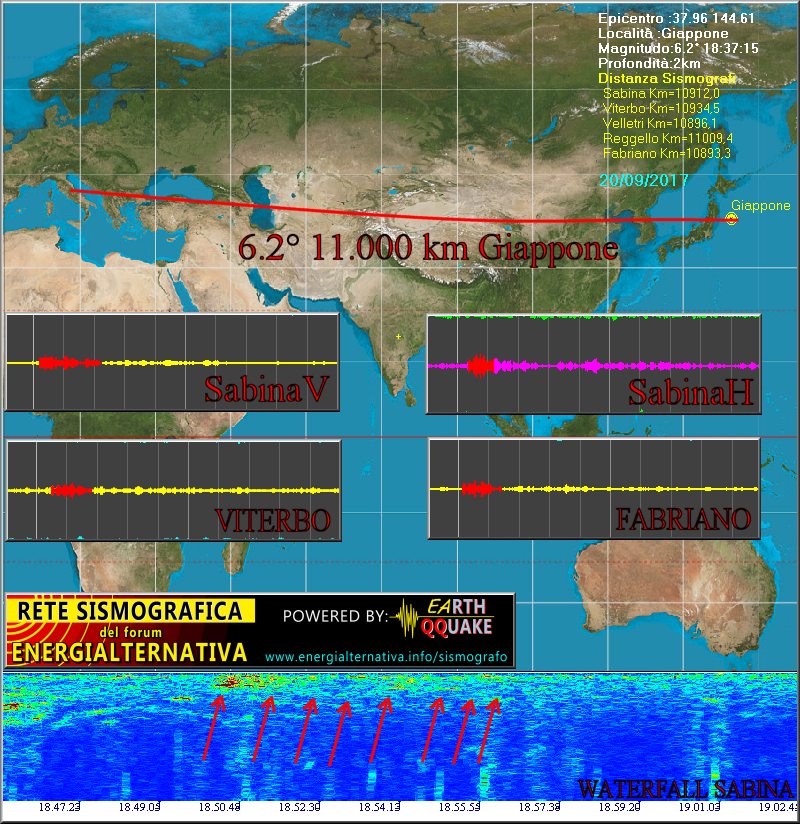

Questo è il terremoto 6.2° avvenuto in Giappone preso da tutte le nostre stazioni:
Questi gli allarmi:
18:50:34 TERREMOTO RILEVATO DA 3 STAZIONI SU 6! SABV ( T=0 20/09/2017 00:40:40 - P= 0,9 OP=0.40.12:43 R=0,4 D=28,2_ 18.50.18:98_) FIRH ( T=16 20/09/2017 17:54:23 - P= 0,3 OP=17:54:00:48 R=0,2 D=19,2_ 18:50:35:85_) FAB ( T=10 20/09/2017 01:00:46 - P= 4,0 OP=1.00.24:13 R=0,3 D=21,8_ 18.50.28:54_)
18:50:59 TERREMOTO RILEVATO DA 5 STAZIONI SU 6!SABH ( T=16 20/09/2017 14:17:10 - P= 18,2 OP=14.16.44:87 R=4,8 D=28,2_ 18.50.34:37_) SABV ( T=0 20/09/2017 00:40:40 - P= 0,9 OP=0.40.12:43 R=0,4 D=28,2_ 18.50.18:98_) VIT ( T=28 20/09/2017 17:12:32 - P= 3,9 OP=17:11:40:76 R=0,8 D=47,9_ 18:50:42:95_) FIRH ( T=41 20/09/2017 18:50:59 - P= 2,1 OP=18:50:40:94 R=0,8 D=25,6_ ) FAB ( T=10 20/09/2017 01:00:46 - P= 4,0 OP=1.00.24:13 R=0,3 D=21,8_ 18.50.28:54_)
Modificato da Bolle - 20/09/2017, 22:13:23
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 20/09/2017 22:39:03
|
Sono arrivati due telesisma uno dietro l'altro...il primo gandicello (dovrebbe essere il 6.4 VANUATU)...il secondo (?)un po più piccolino ...li ho registrati...il secondo sisma ...potrebbe essere la coda del primo.Vediamo se qualcuno continuerà ad avere ancora dubbi sui dati!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 20/09/2017 22:56:16
|

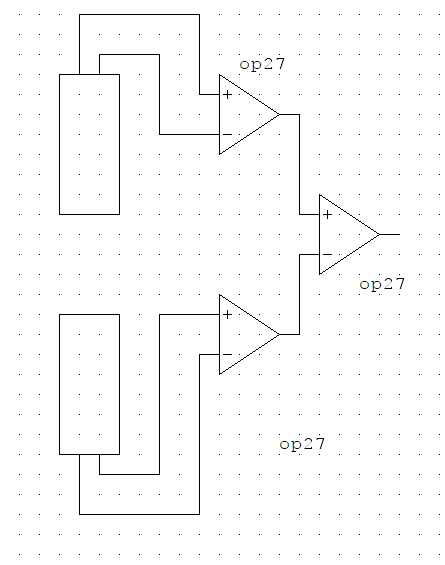

usando un ina oppure un differenziale qualsiasi associato con 2 op 27 e due geofoni in controfase si raddoppia il segnale utile e si manda via unpò di disturbi
i circuiti dei due geofoni sono identici solo che per quanto riguarda le vibrazioni sono opposti.(sono fisicamente opposti)
n.b.lo schema è puramente indicativo!
Immagine Allegata: op27.png
Modificato da qqcreafis - 21/09/2017, 09:55:40
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 20/09/2017 23:01:10
|
Ho fatto un video mentre veniva rilevato dalla stazione il sisma 6.4° avvenuto a VANUATU e rilevato da tutte le postazioni.
La cosa interessante è che al minuto 3.20 arrivano altri messaggi che segnalano un altro sisma...che potrebbe essere la cosa del precedente...ma fa capire come e in che tempi arrivano gli allarmi...praticamente sono istantanei!

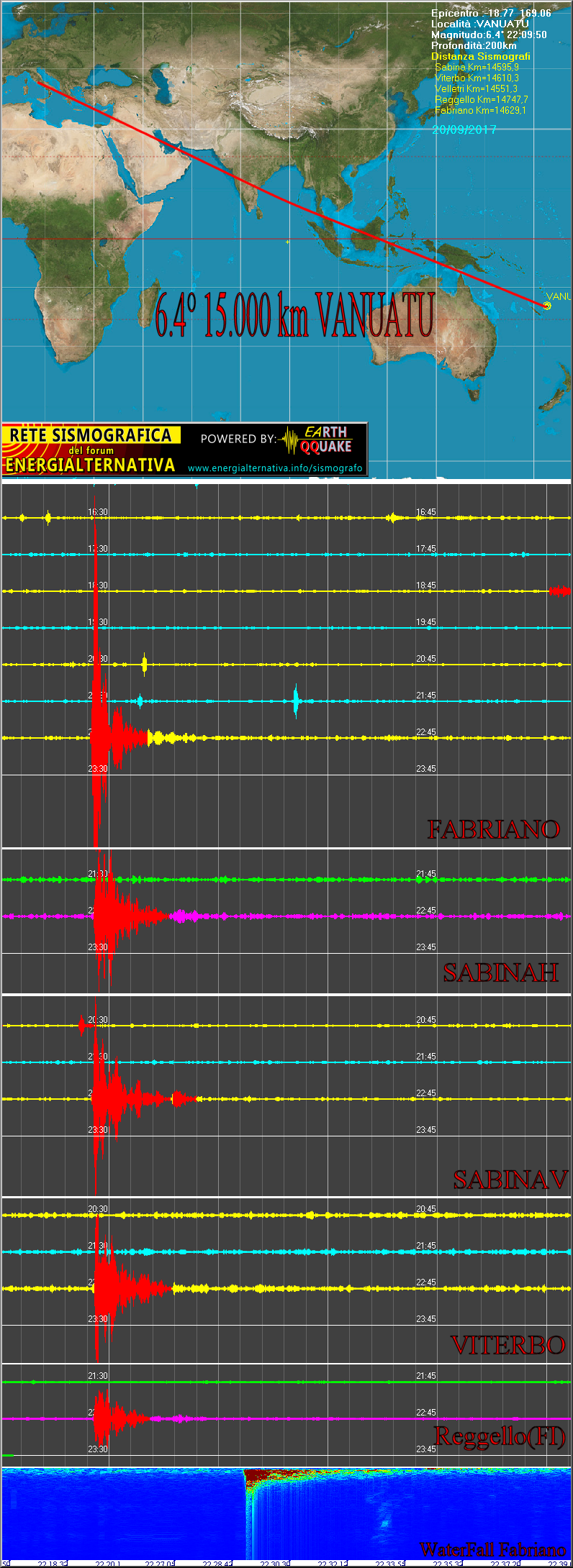

Questo è il terremoto 6.4 avvenuto a VANUATU alle ore 22:09 e 50 sec a 15.000 km e ha impiegato 20 minuti per arrivare da noi...
Questi gli allarmi:
22:29:25 TERREMOTO RILEVATO DA 3 STAZIONI SU 6! SABV ( T=0 20/09/2017 20:59:09 - P= 1,4 OP=20.58.32:17 R=0,9 D=30,8_ 22.29.18:40_) FIRH ( T=5 20/09/2017 19:04:40 - P= 0,3 OP=19:04:21:92 R=0,4 D=21,8_ 22:29:19:88_) FAB ( T=7 20/09/2017 18:51:27 - P= 2,5 OP=18.50.33:68 R=0,2 D=59,0_ 22.29.24:82_)
.22:29:27 TERREMOTO RILEVATO DA 5 STAZIONI SU 6!SABH ( T=8 20/09/2017 22:19:14 - P= 2,0 OP=22.18.55:39 R=0,5 D=21,5_ 22.29.25:51_) SABV ( T=0 20/09/2017 20:59:09 - P= 1,4 OP=20.58.32:17 R=0,9 D=30,8_ 22.29.18:40_) VIT ( T=9 20/09/2017 21:24:04 - P= 4,2 OP=21:23:32:27 R=1,6 D=52,2_ 22:29:27:29_) FIRH ( T=5 20/09/2017 19:04:40 - P= 0,3 OP=19:04:21:92 R=0,4 D=21,8_ 22:29:19:88_) FAB ( T=7 20/09/2017 18:51:27 - P= 2,5 OP=18.50.33:68 R=0,2 D=59,0_ 22.29.24:82_)
Modificato da Bolle - 21/09/2017, 23:25:56
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 21/09/2017 16:08:39
|

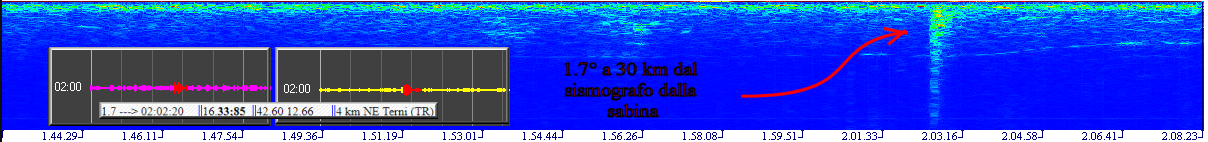

Questo è un 1.7° avvenuto a Terni alle 2.02 di questa notte ad una trentina di km dalla postazione della sabina:
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 21/09/2017 23:23:58
|

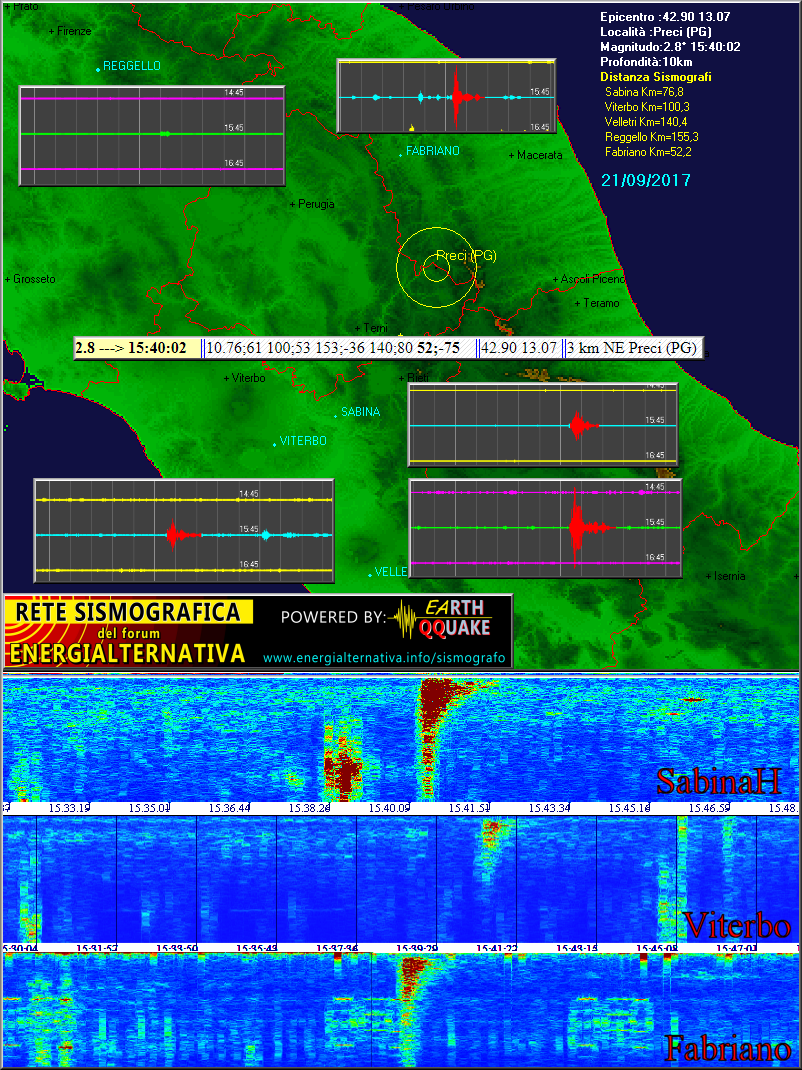

Questo il terremoto 2.8 di oggi pomeriggio avvenuto alle 15:40 a Preci (PG):
Questi gli allarmi:
15:40:35 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=0 21/09/2017 14:19:38 - P= 1,3 OP=14.19.19:46 R=0,4 D=19,2_ 15.40.32:32_) SABV ( T=3 21/09/2017 06:34:58 - P= 929,0 OP=6.34.25:54 R=195,3 D=33,4_ 15.40.35:57_) FAB ( T=3 21/09/2017 11:38:24 - P= 1,6 OP=11.37.59:75 R=0,2 D=24,4_ 15.40.35:37_)
15:42:39 TERREMOTO RILEVATO DA 4 STAZIONI SU 6!SABH ( T=47 21/09/2017 15:42:39 - P= 35,1 OP=15.40.40:6 R=5,6 D=126,8_ ) SABV ( T=0 21/09/2017 15:41:52 - P= 9,8 OP=15.40.51:0 R=2,6 D=77,0_ ) VIT ( T=26 21/09/2017 15:42:18 - P= 9,1 OP=15:40:55:68 R=2,2 D=93,3_ ) FAB ( T=2 21/09/2017 15:41:54 - P= 6,4 OP=15.40.35:37 R=0,6 D=76,8_ )
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 22/09/2017 10:56:30
|
CITAZIONE (qqcreafis, 20/09/2017 22:56:16 )
lo schema è puramente indicativo!
C'è un utente che ha diversi geofoni...potrebbe fare lui la prova
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
inventoreinerba
| Inviato il: 22/09/2017 17:18:27
|
cito bolle:
"Ho fatto un video mentre veniva rilevato dalla stazione il sisma 6.4° avvenuto a VANUATU e rilevato da tutte le postazioni.
La cosa interessante è che al minuto 3.20 arrivano altri messaggi che segnalano un altro sisma...che potrebbe essere la cosa del precedente..."
quando rilevate terremoti che si verificano circa agli antipodi forse potrebbe arrivare un secondo segnale a causa delle onde sismiche che ,propagandosi lungo la crosta terrestre, arrivano dall'altro lato della terra, quello più lungo. potrebbe essere? |
| | |
Bolle
| Inviato il: 22/09/2017 23:20:50
|
CITAZIONE (inventoreinerba, 22/09/2017 17:18:27 )
quando rilevate terremoti che si verificano circa agli antipodi forse potrebbe arrivare un secondo segnale a causa delle onde sismiche che ,propagandosi lungo la crosta terrestre, arrivano dall'altro lato della terra, quello più lungo. potrebbe essere?
Si, infatti secondo me accade proprio quello, cioè essendo onde volumetriche si propagano come delle sfere...ovviamente non possono passare per il nucleo della terra (quelle vengono neutralizzate) e quelle che lo sfiorano arrivano e fanno un percorso più breve di quelle di superficie....che probabilmente non sfondando nell'aria...seguono la superficie. Questo è quello che penso anche io...ma occorre verificare...perchè le onde P , onde S ...non so mica se siano loro ...cmq avvengono tante cose strane...onde grandissime con terremoti relativamente piccoli rispetto ad altri...insomma ., almeno per me, c'è molto ancora da capire. Vediamo il prof cosa ci dice!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 23/09/2017 08:58:39
|

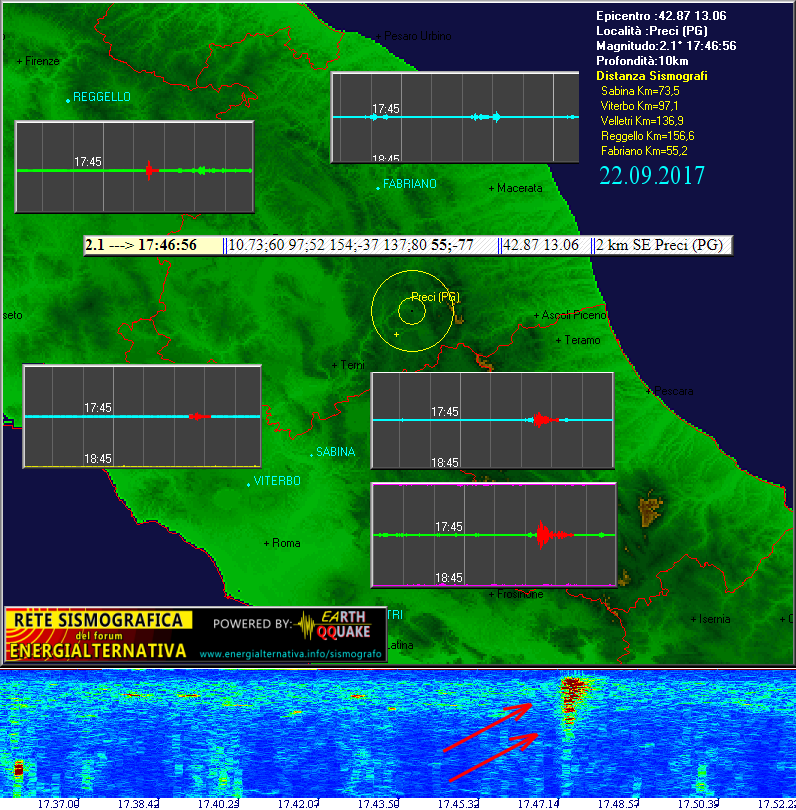

Questo il terremoto 2.1°di ieri pomeriggio delle 17:46:56 avvenuto a Preci (PG):
Questi gli allarmi:
17:47:35 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=44 22/09/2017 15:01:42 - P= 0,2 OP=15.01.20:53 R=0,3 D=21,8_ 17.47.30:35_) SABV ( T=49 22/09/2017 15:13:13 - P= 2,2 OP=15.12.32:37 R=0,7 D=46,2_ 17.47.27:67_) FIRH ( T=0 22/09/2017 17:46:46 - P= 4,0 OP=17:46:25:37 R=1,4 D=20,5_ )
17:48:38 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=24 22/09/2017 17:48:38 - P= 3,5 OP=17.47.30:35 R=1,0 D=67,9_ ) SABV ( T=2 22/09/2017 17:48:16 - P= 3,1 OP=17.47.27:67 R=0,8 D=41,1_ ) VIT ( T=0 22/09/2017 17:48:14 - P= 2,8 OP=17:47:45:17 R=0,8 D=35,3_ )
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 23/09/2017 09:15:50
|

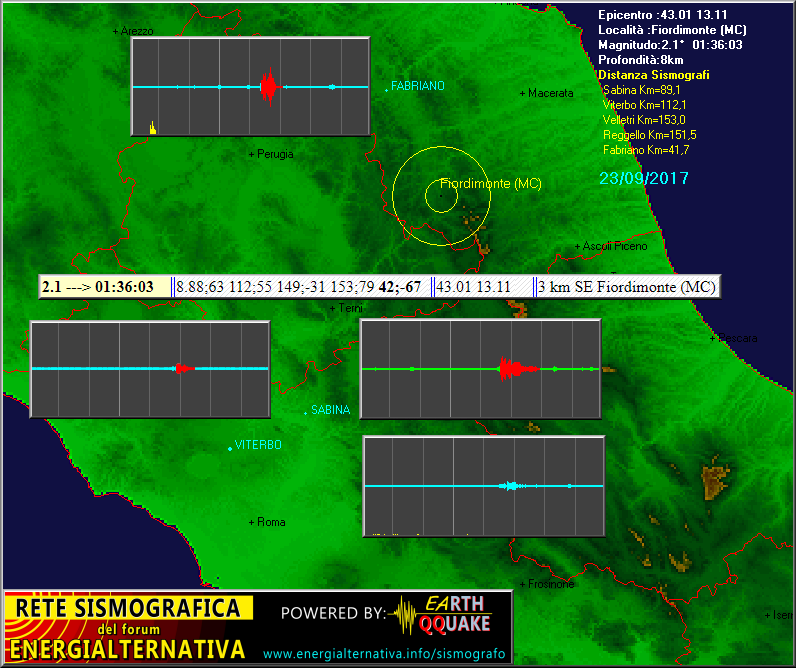

Questo il terremoto 2.1 di questa notte avvenuto alle 01:36:03 a Fiordimonte (MC):
Questi gli allarmi:
01:37:01 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=4 22/09/2017 20:10:11 - P= 0,6 OP=20.09.51:0 R=0,3 D=20,5_ 1.36.44:26_) VIT ( T=21 23/09/2017 00:55:23 - P= 6,5 OP=00:54:54:44 R=1,9 D=49,4_ 01:36:54:65_) FAB ( T=0 22/09/2017 02:32:54 - P= 0,9 OP=2.32.28:50 R=0,1 D=25,6_ 1.36.39:20_)
01:38:00 TERREMOTO RILEVATO DA 3 STAZIONI SU 6!SABH ( T=51 23/09/2017 01:38:00 - P= 3,8 OP=1.36.48:42 R=1,2 D=75,6_ ) VIT ( T=24 23/09/2017 01:37:33 - P= 2,9 OP=01:36:54:65 R=1,3 D=32,5_ ) FAB ( T=0 23/09/2017 01:37:09 - P= 2,9 OP=1.36.40:50 R=0,3 D=29,5_ )
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| | |
|
