Frisby
| Inviato il: 02/03/2018 11:50:35
|
Bene, con l'aiuto di Bolle in chat nel canale Telegram, son riuscito in tempo record a realizzare la connessione di 2 geofoni in Anti-Parallelo
Ho fatto un fissaggio stabile avvitando la scatola di alluminio contenente i 2 geofoni al Cilindro di Alluminio che ormai conoscete :-)
La prima cosa impressionante che ho notato è l'aumento della sensibilità, per essere più esplicativo allego un video:
http://www.energialternativa.info/public/newforum/ForumEA/S/video_2018-03-02_11-12-26.mp4
Attualmente sta lavorando senza alcun filtro sulla Bassa Frequenza, in assenza di rumori giù in garage/cantina, il grafico istantaneo risulta piatto più o meno come quando era collegato un solo geofono.
Ho dovuto abbassare l'amplificazione totale da 2000 a 1000 (per compensare in parte il fatto che questo sistema amplifica il doppio e dimezzando la resistenza risultante dei geofoni) ed ho portato l'amplificazione istantanea da 110 a 200 (come ben sappiamo, più aumentiamo questo valore e più DIMINUISCE l'amplificazione)
Non ci resta che aspettare un sisma per vedere come si comporta alla prova pratica!
Immagine Allegata: Anti-Parallelo copia.jpg
Modificato da Frisby - 02/03/2018, 11:54:30
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
qqcreafis
| Inviato il: 02/03/2018 17:29:24
|
bene bene , come la teoria suggeriva
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Frisby
| Inviato il: 04/03/2018 15:00:06
|
Bene, bene... ho sistemato in forma stabile i 2 geofoni, adesso si trovano avvitati saldamente con 3 viti (anzichè 1) al cilindro e sono abbondantemente schermati, come si vede dalla foto. Prima cosa che ho notato è la grande diminuzione della sensibità ai colpi dati sul tavolo (vedere video precedente).
Per questo ho riportato l'almplificazione a 2000 e riportato il WF a 2500 (da 1500).
A questo punto non ci resta che aspettare... Ai posteri l'ardua sentenza...

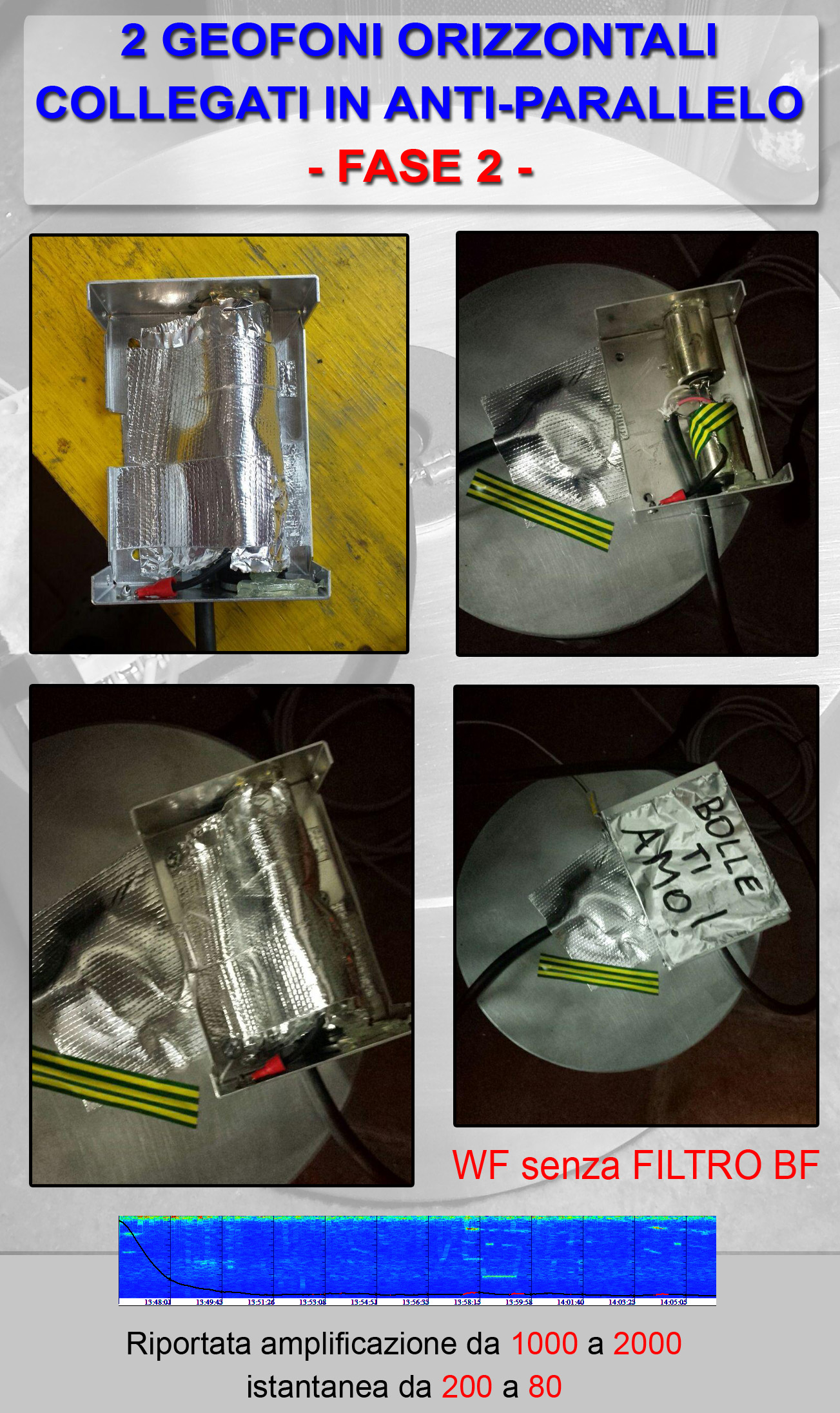

Immagine Allegata: Anti-Parallelo_Fase2.jpg
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
Frisby
| Inviato il: 04/03/2018 15:28:17
|
Questa è la situazione attuale... Ora stavo pensando di scollegare il verticale e sostituirlo con l'orizzontale presente dentro il Cilindro, così avremo 3 orizzontali, orientati dalla medesima parte, 2 collegati in antiparallelo ed uno singolo...
Così si vede subito la differenza di lavoro delle 2 configurazioni...
(il bello di avere geofoni a go-go!!!)
C'è da riconoscere il merito a Superbug per la genialata di collegare i geofoni tramite spinotto a 3 poli... il che rende tutto molto semplice

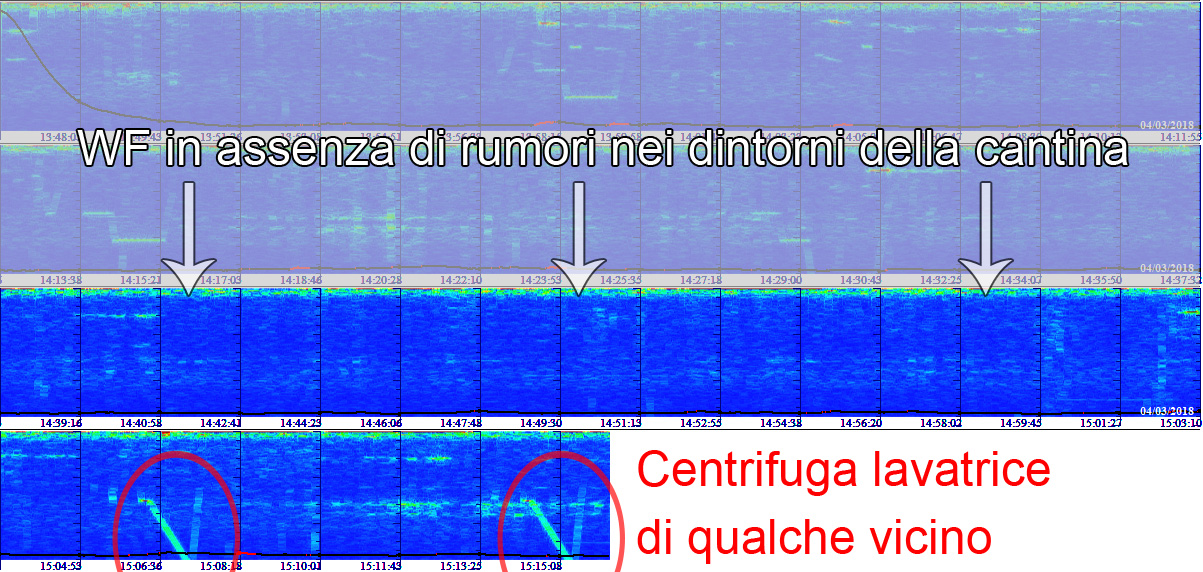

Immagine Allegata: WaterFall.jpg
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
Frisby
| Inviato il: 04/03/2018 20:55:15
|
Arrivano le prime risposte, e pure prima del previsto...

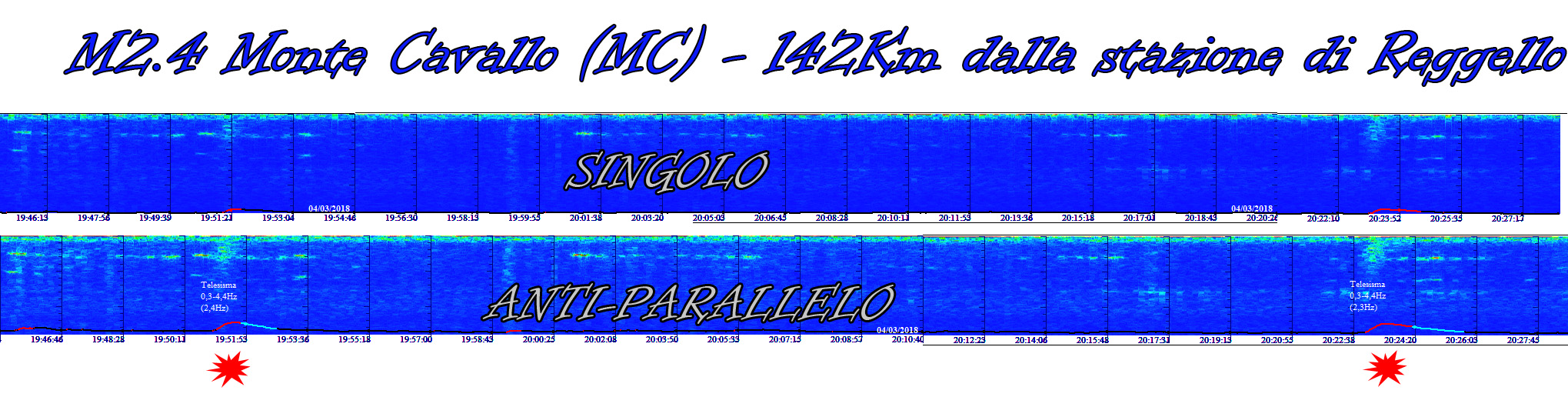

Immagine Allegata: Senza titolo-1 copia.jpg
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
qqcreafis
| Inviato il: 04/03/2018 21:18:26
|
Sembrerebbe un buon risultato, la cosa che mi sconvolge di più è il rumore di fondo , sembra aumentato , questo vuole dire che è reale è proprio rumore, ci vorrebbe una bobinetta schermata per acquisire il rumore em.
oppure si prende un ina103 e ci si attacca un geofono per canale e ci pensa lui a fare la differenza (il 103 ha un rumore inferiore al 027 ma è bizzoso e costoso )
è ovvio che si sta cercando il pelo nell'uovo ma... ci potrebbe essere
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 04/03/2018 23:08:14
|
oppure si mette una r da 150 ohm e si vede se entra rumore elettrico da qualche parte
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Frisby
| Inviato il: 05/03/2018 09:44:35
|
CITAZIONE (qqcreafis, 04/03/2018 23:08:14 )
oppure si mette una r da 150 ohm e si vede se entra rumore elettrico da qualche parte
E' una prova che avevo già fatto, però con resistenza da 300 ohm. Suppongo che 150 ohm sia la resistenza risultante dalla configurazione in anti-parallelo...
Comunque è una prova che si fa velocemente, tempo di acquistare un altro spinotto a 3 poli da adibire a carico fittizio, così non sto a dissaldare niente...
Modificato da Frisby - 05/03/2018, 13:46:21
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
Bolle
| Inviato il: 05/03/2018 18:03:51
|

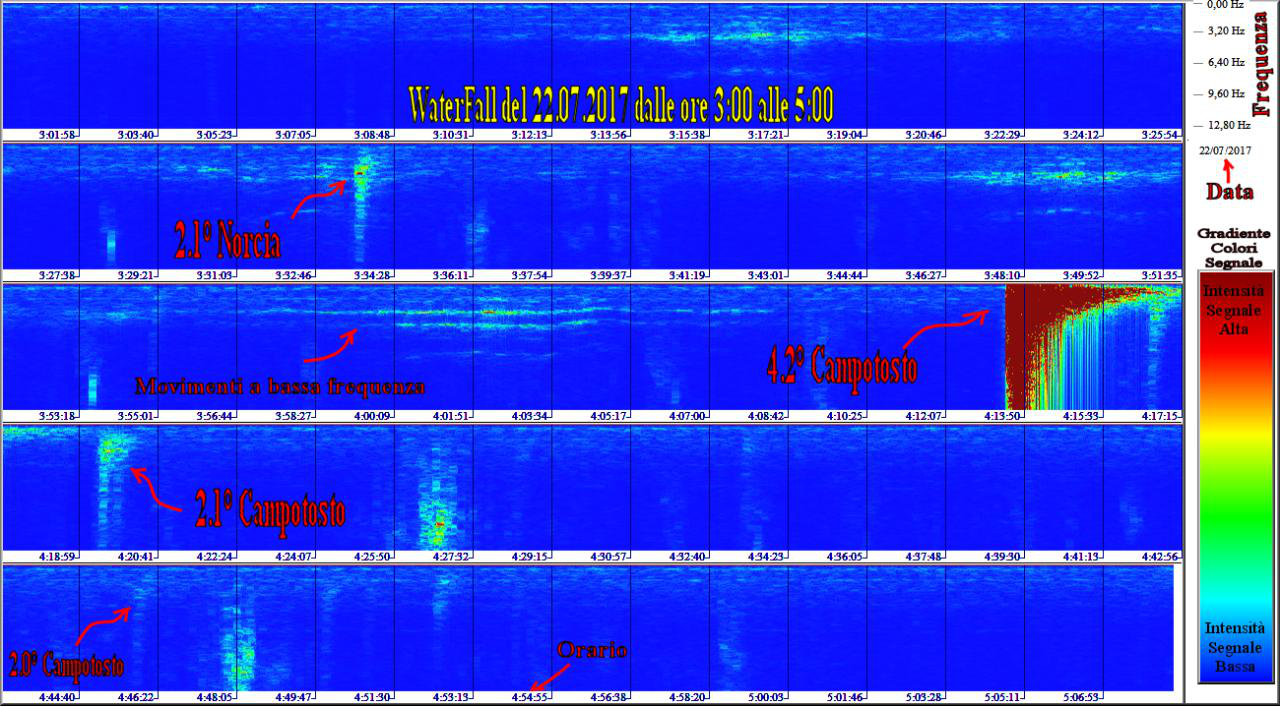

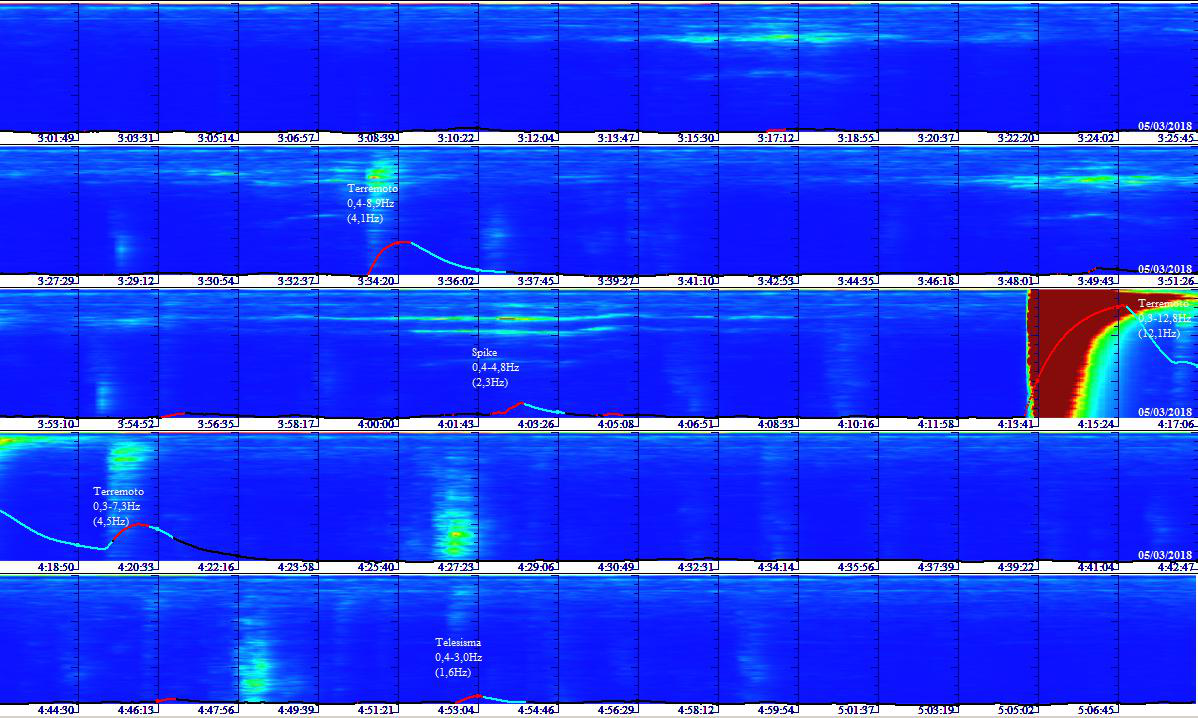

Iniziano i test delle versione 7.0...questo è il risultato della simulazione con gli stessi dati in ingresso:
Le nuove versioni vengono testate sull'orizzontale della sabina, su fornovo (sabina fondazioni) e viterbo!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 05/03/2018 23:05:16
|
CITAZIONE
Suppongo che 150 ohm sia la resistenza risultante dalla configurazione in anti-parallelo.. si certo.
cumunque con la r si valuta il disturbo che agisce direttamente sull'elettronica (tramite alimentazione , loop di piste e qualunque altra cosa che non ci dovrebbe essere)
con un piccolo loop esterno schermato invece si valutano campi magnetici variabili
comunque i geofoni singoli sono schermati bene verso campi elettrici e abbastanza bene verso i magnetici (hanno internamente due bobine in antiserie rispetto ai campi esterni)
inoltre la configurazione antiparallelo usata dovrebbe minimizzare ulteriormente l'influenza di campi magnetici esterni.....
opppss idea predi un magnetino e fallo vibrare a mano mezzo metro dal sensore e vedi il sismogramma.
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 05/03/2018 23:05:43
|
C'è stato da poco un 4° a 40 km dalla postazione di frisby....il sisma è stato registrato da tutti i sismografi.
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 06/03/2018 09:46:45
|

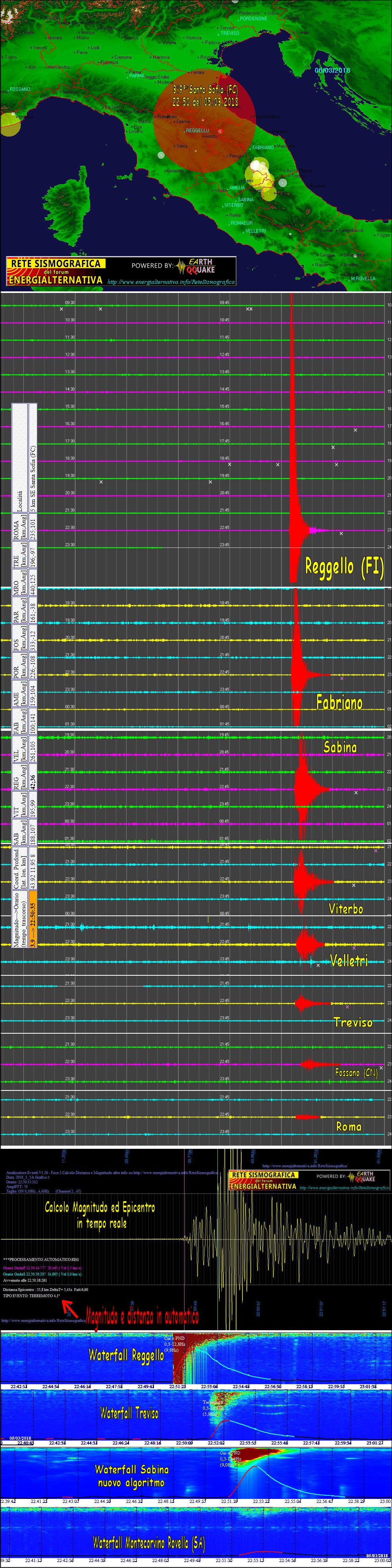

Questo è quello che hanno registrato le postazioni
Gli allarmi non finivano più...la prima postazione a rilevare l'evento è stata quella di Reggello...poi quella di Fabriano e così via
22:51:13 TERREMOTO RILEVATO DA 3 STAZIONI SU 9! FIR ( T=1 04/03/2018 15:34:14 - P= 27,2 OP=15:33:41:44 R=10,4 D=33,4_ 22:50:51:97_) FIRH ( T=0 04/03/2018 21:07:26 - P= 0,7 OP=21:07:07:58 R=0,5 D=19,2_ 22:50:51:69_) FAB ( T=22 05/03/2018 01:16:47 - P= 0,0 OP=1.16.28:9 R=0,0 D=19,2_ 22.51.13:40_)
。。。。。
22:51:32 TERREMOTO RILEVATO DA TUTTE LE STAZIONI!SABH ( T=30 05/03/2018 17:41:18 - P= 1,7 OP=17.40.56:73 R=0,6 D=28,2_ 22.51.24:69_) SABV ( T=29 05/03/2018 01:17:06 - P= 1,1 OP=1.16.34:1 R=0,4 D=36,0_ 22.51.24:2_) VIT ( T=29 05/03/2018 14:06:02 - P= 0,0 OP=14:05:42:44 R=0,2 D=21,2_ 22:51:17:95_) ROM ( T=41 05/03/2018 20:16:48 - P= 0,4 OP=20:16:25:34 R=0,1 D=29,6_ 22:51:29:47_) FIR ( T=1 04/03/2018 15:34:14 - P= 27,2 OP=15:33:41:44 R=10,4 D=33,4_ 22:50:51:97_) FIRH ( T=0 04/03/2018 21:07:26 - P= 0,7 OP=21:07:07:58 R=0,5 D=19,2_ 22:50:51:69_) FAB ( T=22 05/03/2018 01:16:47 - P= 0,0 OP=1.16.28:9 R=0,0 D=19,2_ 22.51.13:40_) FOR ( T=36 05/03/2018 22:44:52 - P= 5,1 OP=22:45:24:36 R=1,4 D=26,8_ 22:52:16:55_) TRE ( T=37 05/03/2018 18:45:46 - P= 0,3 OP=18:44:48:46 R=0,1 D=67,7_ 22:51:26:25_)
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Frisby
| Inviato il: 06/03/2018 14:37:47
|
[quote=qqcreafis, 05/03/2018 23:05:16 ?Discussione.php?214427&198#MSG2989]
CITAZIONE
predi un magnetino e fallo vibrare a mano mezzo metro dal sensore e vedi il sismogramma.
Beh, questo è facile da fare, oggi provo!
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
Frisby
| Inviato il: 06/03/2018 16:32:30
|
Ecco la prova col magnete... forse l'ho preso un po' troppo potente, è quello di un porta-cellulare da auto... però l'ho avvicinato direttamente alla scatola di alluminio schermata, che protegge i 2 geofoni...
Non ero a mezzo metro, ero a 3cm dalla scatola... a mezzo metro non aveva effetti...
http://www.energialternativa.info/public/newforum/ForumEA/S/video_2018-03-06_16-30-06.mp4
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
