Bolle
| Inviato il: 01/05/2017 20:10:13
|
CITAZIONE (qqcreafis, 01/05/2017 12:11:06 )
inoltre campionare al doppio non ci si riesce? il tutto per filtrare meglio
Si, possiamo arrivare fino a 300 campionamenti al secondo...il 16 bit è una lumachina...ma considera che nello setto pc dovranno girare 4 geoantenne ed il sismografo...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| |
Bolle
| Inviato il: 01/05/2017 20:52:13
|
CITAZIONE (qqcreafis, 01/05/2017 12:52:13 )
LINK
L'ho letto molto velocemente saltando le prime pagine....ma P.T. un testo del 2007 che riporta esempi dei terremoti americani e del sisma del friuli... ...ma come non ci si fa ad incazzare...
Spero che i sensori che montano non necessitino degli 'schiavi' che facciano i calcoli a manetta santa!
Vabbè...vabbè...è colpa mia...mi aspetto sempre molto!
Non mi dire che siamo gli unici pirla che pubblicano i dati cercando di renderli coerenti con quello che scrivono?
Secondo me l'onda p non la vedremo mai...la potremo vedere con un geofono orizzontale messo nella direzione si sisma e l'ampiezza sarà praticamente uguale a quella S...dovrebbe arrivare questa settimana!
CITAZIONE
Il nostro è il 2°, probabilmente la banda passante tagliata verso il basso non ci permette di registrare le superficiali
Secondo me il nuvolo sono le superficiali e le registriamo...ma non ne sono certo!
Posso anche amplificare a manetta...satureremo al primo sisma!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 01/05/2017 20:57:39
|
una delle prove è il calcolo della distanza.
il tonno mi è venuto a 100km circa
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 01/05/2017 21:03:44
|
CITAZIONE (qqcreafis, 01/05/2017 12:11:06 )
ma lo zero dovrebbe essere centrato intorno a 32000 o sbaglio qualcosa
Eccellente domanda...il convertitore a 16 bit è un finto 16 bit, di fatto legge 15 bit...perchè? Perchè nella configurazione usata, può leggere da 0 a 6V con 15 bit. Può leggere i negativi in configurazione differenziale, cioè collegando due ingressi e fa la differenza del primo rispetto al secondo...ma sempre mantenendo i valori compresi tra 0 e 6V! Si potrebbe leggere in modalità differenziale ma se si pone uno dei due ingressi a massa, non leggerebbe ugualemente i negativi, in questa configurazione legge effettivamente 16 bit e si potrebbe sfruttare ...ma l'operaio ha solo due cavi che dall'amplificatore vanno all'adc che si trova in casa...quindi non si può fare!
In sintesi si è scelto di mettere lo zero a 2.5V e di conseguenza leggerai i valori centrati sui 15 bit!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 01/05/2017 21:08:45
|
CITAZIONE (qqcreafis, 01/05/2017 20:57:39 )
una delle prove è il calcolo della distanza.
il tonno mi è venuto a 100km circa
Questo tonno : LINK sta a 63 km...(campo centrale in alto sotto a scritta km)
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 01/05/2017 21:22:50
|

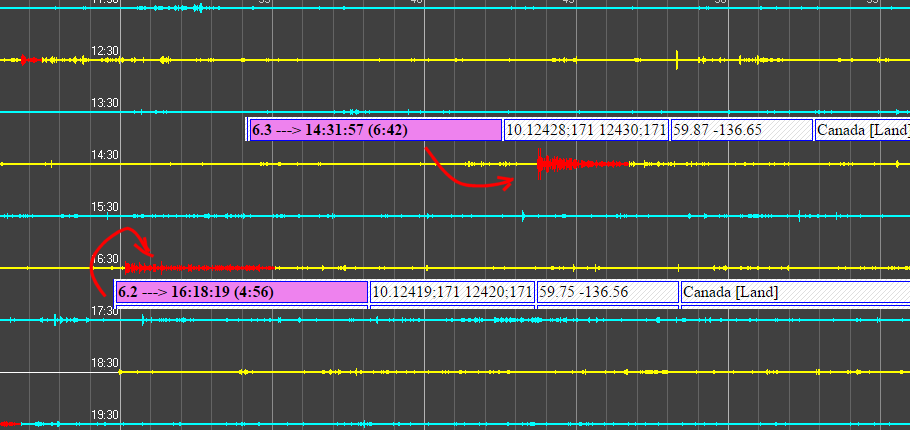

Siiiiiii...il sismogrammadi lucky ha preso i due sisma superiori al 6° avvenuti in canada..hanno mipiegato 12-13 minuti ad arrivare al suo sismografo :
Se qualcuno ha ancora qualche dubbio...
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 01/05/2017 21:30:51
|

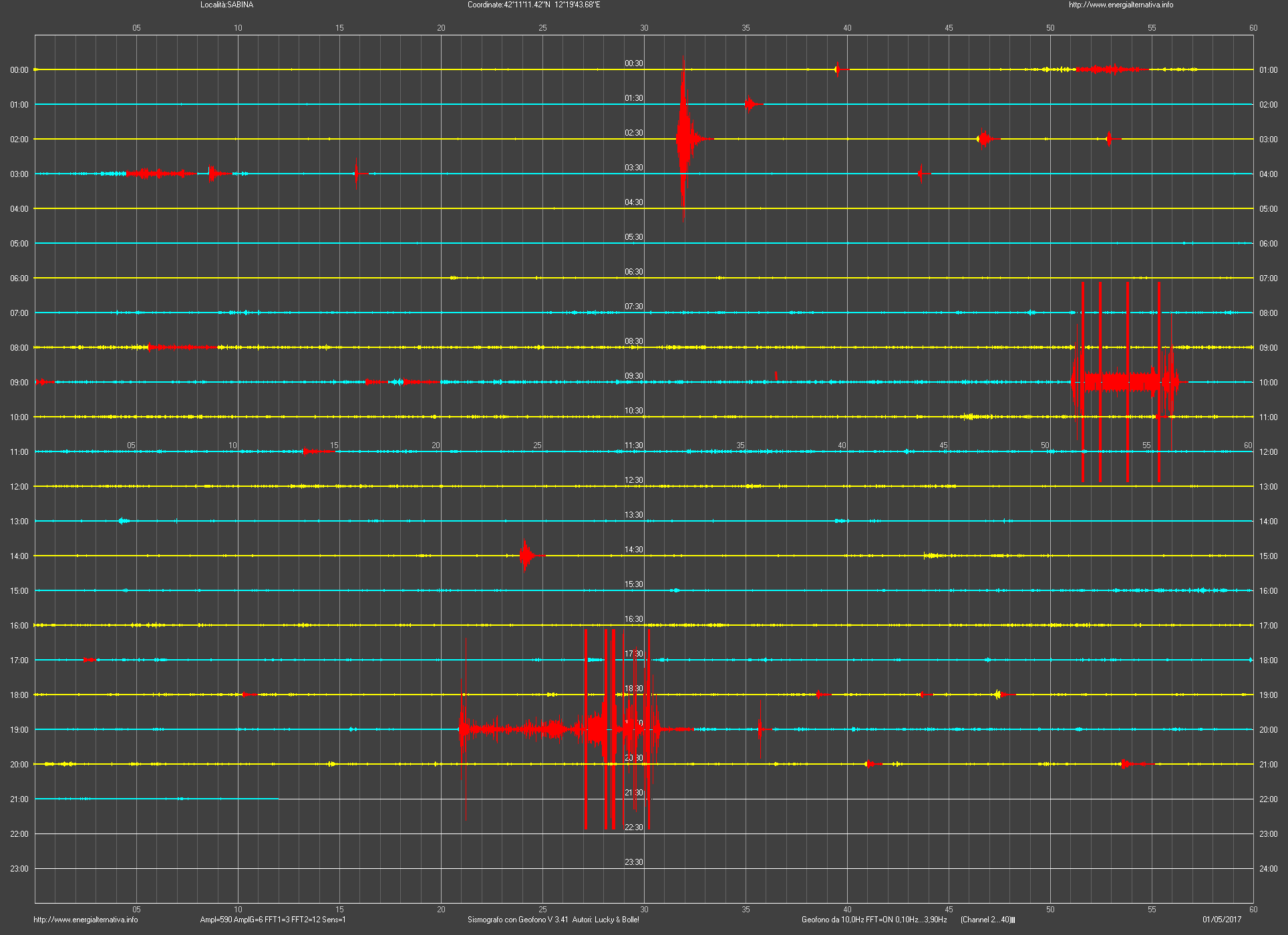

Questo il sismogramma della sabina...ci sono appena i due sisma del 6° del canada ma non ce la fanno a mandare in allarme il sistema:
I picchi che durano diversi minuti sono i momenti in cui ho messo il circuito con l'op e poi quando ho rimesso l'ina!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
lucky
| Inviato il: 02/05/2017 12:56:37
|
Chi sa cosa sarà dentro.....eh Bolle?
|
| | |
lucky
| Inviato il: 02/05/2017 18:25:52
|

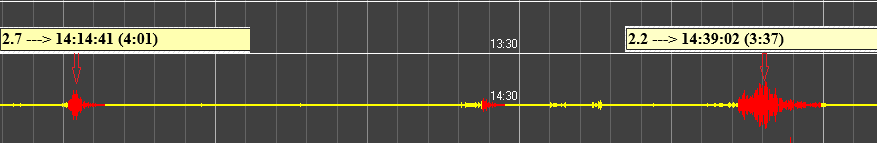

mah.....
Immagine Allegata: Cattura02.PNG
|
| | |
Bolle
| Inviato il: 02/05/2017 20:12:57
|

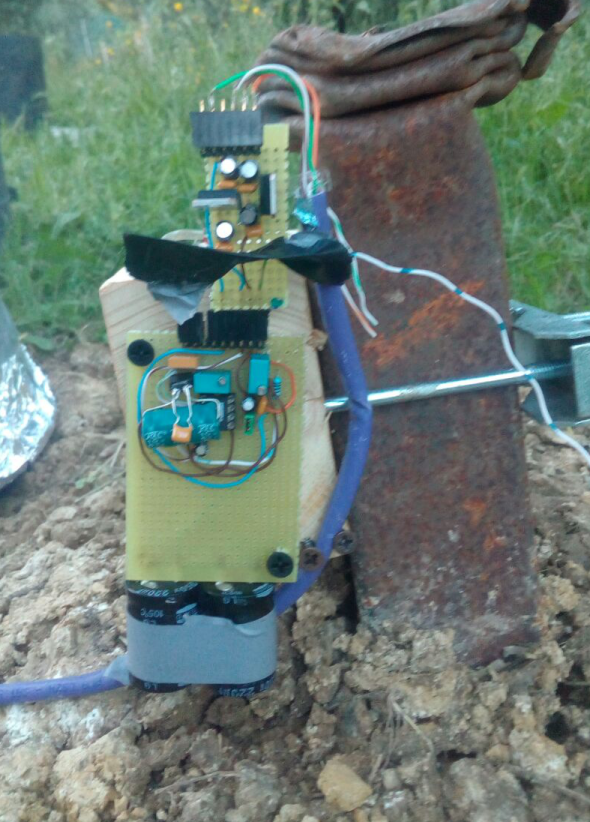

Messo lo stabilizzatore da+/-9V in ingresso alla schedina...vediamo se il problema è sull'alimentazione che fa 30 metri prima di arrivare alla scheda!
Vediamo se questa notte fa lo stesso rumore
Sistemato un piccolo bug sull'offset (l'operaio se ne accorto) e ottimizzata in modo decisamente migliore la sbordatura della FFT !
Il sismogramma fa notare dei tremori lunghi ed anomali...ma non è un problema ne SW ne elettronico...è la terra che vibra!!!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
lucky
| Inviato il: 02/05/2017 21:07:30
|

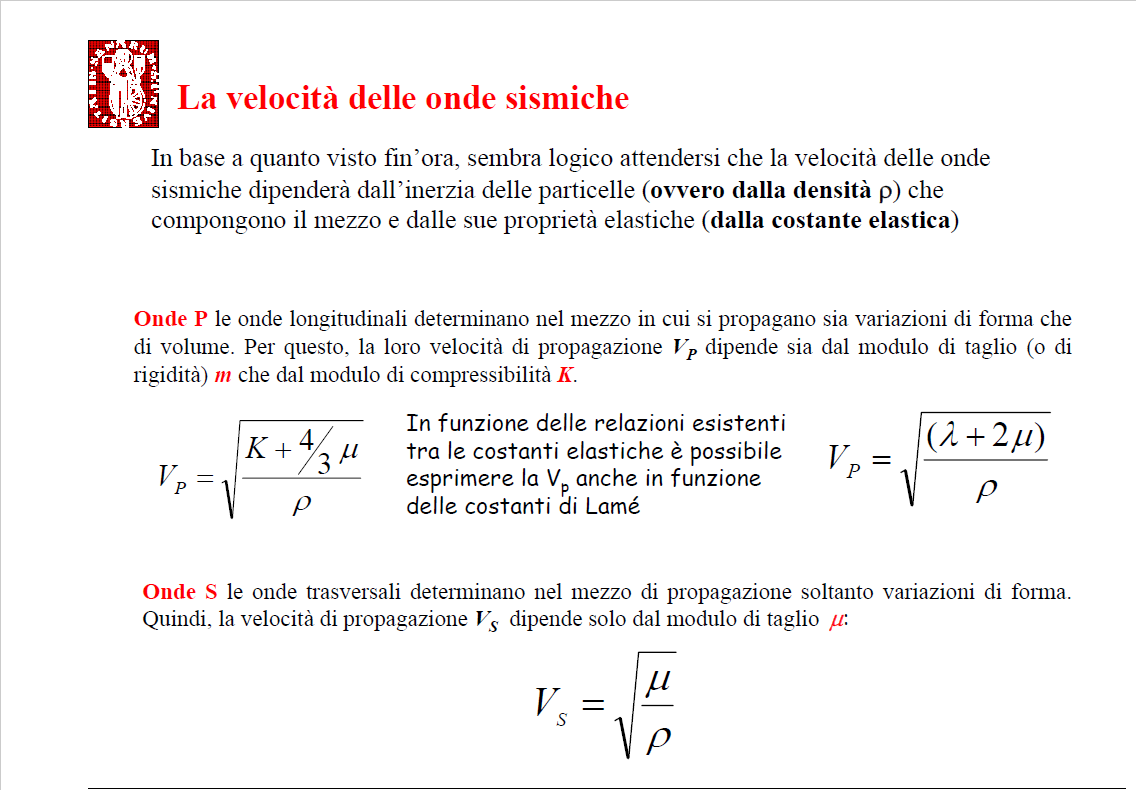

interessante ma non semplice
Immagine Allegata: onde.PNG
|
| | |
qqcreafis
| Inviato il: 02/05/2017 22:01:38
|
per le masse elettriche distanti vale il solito modo fare, ovvero ce ne deve essere solo una di solito quella del convertitore
la massa locale va eliminata
in pratica la calza collega il circuito la sua scatola ed il geofono , ma è isolata dalla massa locale
si si collega un oscilloscopio tra la massa locale e la calza si trova un gran ronzio dovuta all'induzione sul grande loop di massa
Modificato da qqcreafis - 02/05/2017, 22:07:16
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 02/05/2017 23:05:36
|
Sto con il cellulare....
Ora la scocca del geofono , l'involucro che contiene geofono con scheda e la calza sono connessi a terra. La massa è comune a tutti e non ce nessun collegamento tra massa e terra... Quindi il loop non c'è. Ora in più c'è lo stabilizzatore dei +/-9 v a ridosso dell'amplificatore... Occorre attendere il silenzio per vedere come reagisce Lina
Domani faccio lo schemino...E attendiamo di vedere se cambia qualcosa
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 02/05/2017 23:19:00
|
La 50hz potrebbe essere 'presa' dai cavi di ritorno dei segnali amplificati delle geoantenne...Visto che il cavo multipolo è sempre lo stesso è solo questione di tempo... Troveremo da cosa dipende...Anche se non è un problema... Ma la 0.25hz lo e
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 02/05/2017 23:33:00
|
CITAZIONE
Ma la 0.25hz lo e è un qualche battimento e/o qualcosa dovuto al campionamento o comnque all'induzione
sulla geoantenna era 1/6 Hz
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| | |
|
