| Inviato il: 07/05/2017 15:42:35
|
ho calcolato quanti canali occuperebbe il rumore nel caso dell'ina con amplificazione 5000 e larghezza di banda di 2000 Hz in quanto si da il caso che possiedo i dati giusti
ho solo scalato /78 per ottenere i Vrms dell'amplificazione di 5000
e diviso per l'ampiezza del canale 0,15mV
insomma il puro rumore dell'elettronica e resistenza viene 33 canali in totale picco a picco
quindi si sta amplificando altro
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| |
lucky
| Inviato il: 07/05/2017 17:13:31
|
finora e andata meglio con il OP, magari per il INA ce bisogna di qualche modifica al circuito boh
io ora con il OP mi sono spinto a 1Mohm per la resistenza e si comporta bene...se smette il vento vedrò meglio, e ancora meglio con il primo evento |
| | |
Bolle
| Inviato il: 07/05/2017 17:49:50
|
CITAZIONE (Frisby, 07/05/2017 10:55:14 )
Buongiorno a tutti/e,
Visto che mi avete chiamato in causa a pagina 16 del forum  , mi metterò a costruire un sismografo da aggiungere alla vostra rete...
Qui pubblicherò le fasi dello sviluppo, come ho fatto per l'altro
http://www.pietrapiana.it/foto/sismografo-2-la-vendetta.html
Buona domenica!
Benvenuto e grazie per la tua disponibilità!
Wow hai già tutto l'occorrente ...
A questo punto son quasi costretto a fare un riassuntino della situazione...questo sismografo nasce a supporto della geoantenna (progetto del prof qqcreafis), c'è un SW che risiede su un PC (windows) ed analizza i dati che provengono da un arduino, il quale si interfaccia con una scheda elettronica basata su op27 e/o ina114 ( ci sono i lavori in corso).
L'arduino può essere anche sostituito con il theremino...ma non lo conosco...però non dovrebbe essere un problema...il discorso importante è che il costo deve rimanere basso...a portata di tutti (io uso un arduinonano che costa 2.5Euro e un cad che ne costa 8 ...il geofono è il pezzo che costa più di tutti)...perchè non abbiamo e nessuno deve avere nei progetti del forum scopo di lucro!
Ora inizio a parlare delle cose che si conoscono poco...il SW che gestisce il geofono genera due tipi di grafici:1.Istantaneo 2.Grafico giornaliero. Inoltre genera dei file dati giornalieri dove è possibile fare analisi.
Il tutto va a finire nel server del forum e il sismogramma di lucky ne è un esempio. Quanto prima si fornirà anche la funzionaltà dello storico ( non fatta per mancanza di tempo...ma i dati ci sono tutti).
Un'ultma cosa è un servizio telegram che al momento usiamo solo io , lucky ed il rospo (bellaelei un essere strano che frequenta gli stagni). Quando parte un allarme terremoto , il SW (con un ritardo di max 1 secondo) invia l'allarme...oltre a fare cucù il PC. Quindi se sono in casa....sento cucù e dopo una decina di secondi (tempo che l'onda arrivi anche a lui visto che io sono molto più vicino) sento che arriva un messaggio da parte del BOT di lucky...vuol dire che è un terremoto.
L'obiettivo quello di calcolare in tempo reale l'epicentro e magnitudo...ovviamente più siamo meglio è!
Ogni postazione invierà i dati al server, che farà i calcoli...ed addirittura le altre postazioni potrebbero essere avvisate in anticipo dell'arrivo del sisma...come del resto le persone!
Cmq l'intento è quello di fare un sistema distribuito...e non basarci sul server del forum...fosse mai che vada giù anche lui!!!
Purtroppo io non ho la rete adsl...ieri è venuto il tecnico...e dice che posso avere la rete...ma visto che dovava entrare nel terreno del vicino...è stato nuovamente rimandato tutto!
Se hai domande...chiedi pure!
Ciao
Bolle
Modificato da Bolle - 07/05/2017, 18:06:06
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 07/05/2017 17:50:58
|
CITAZIONE (qqcreafis, 07/05/2017 15:42:35 )
ho calcolato ...
Ti devo dare la registrazione dell'op con la resistenza...
ariscappo!!!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Frisby
| Inviato il: 07/05/2017 18:46:04
|
CITAZIONE (Bolle, 07/05/2017 17:49:50 )
Se hai domande...chiedi pure!
Ciao
Bolle
Ciao e grazie per l'accoglienza!
Il geofono spero mi arrivi in settimana, l'ADC e l'alimentatore duale idem...
Seguirò lo schema QQ1 ed a tal proposito vorrei chiedere se qualcuno di voi ha già la traccia per realizzarlo su circuito stampato. Ho comprato la millefori ma sono indeciso se farlo direttamente su bachelite monofaccia.
Grazie
Modificato da Frisby - 07/05/2017, 19:13:17
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
qqcreafis
| Inviato il: 07/05/2017 18:56:17
|
CITAZIONE
finora e andata meglio con il OP, magari per il INA ce bisogna di qualche modifica al circuito boh
il problema dell'ina è che se amplifica 5000, amplifica di tutto
CITAZIONE
io ora con il OP mi sono spinto a 1Mohm per la resistenza e si comporta bene...se smette il vento vedrò meglio, e ancora meglio con il primo evento quasi 3000 di amplificazione , santa banda passante ultrabassa.
comunque ne metterei due in cascata e con il primo non supererei 100.
con l'op si ha il vantaggio ti tenere in corto virtualmente il geofono
precedenti versioni usano R negative ultrasmorzando il geofono al fine di allargare la banda verso il basso
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 07/05/2017 19:53:19
|
In allegato 10 minuti di registrazione con la resistenza con l'op27...poi ripristino il geofono copro tutto con i due secchi e lascio acnhe qualche minuto per farti vedere il segnale del geofono.
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 07/05/2017 19:55:40
|
CITAZIONE (qqcreafis, 07/05/2017 18:56:17 )
precedenti versioni usano R negative ultrasmorzando il geofono al fine di allargare la banda verso il basso
Dobbiamo provare anche quei circuiti...iniziamo con quello del brevetto dell'ingv...o altro? Posta il primo che lo facciamo e lo mettiamo sotto!
PS:Mi sono arrivati 4 op27!!!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Bolle
| Inviato il: 07/05/2017 20:06:17
|
CITAZIONE (Frisby, 07/05/2017 18:46:04 )
Il geofono spero mi arrivi in settimana
ma tu hai l'amplificare o usi solo il 24 bit con il theremino?
Non vuoi provare ad agganciarti in parallelo...si può tentare!
Considera che tutti i picchi che hai nel tuo grafico spariranno...rimarrà solo la visualizzazione della bassa frequenza...ma volendo puoi abilitare anche la visualizzazione del segnale diretto!
Si dovrebbe scrivere un manuale...cmq lucky sa tutto...se hai dubbi o problemi puoi chiedere anche a lui che ha più tempo di tutti!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 07/05/2017 22:13:55
|
anche moltiplicando x2,7 per pareggiare l'amplificazione con l'ina (5000)
il rumore è bassimo
evidentemente l'ina a quelle amplificazioni s deve usare con ingresso simmetrico
tuttavia l'op27 non ha uno zero stabile ????

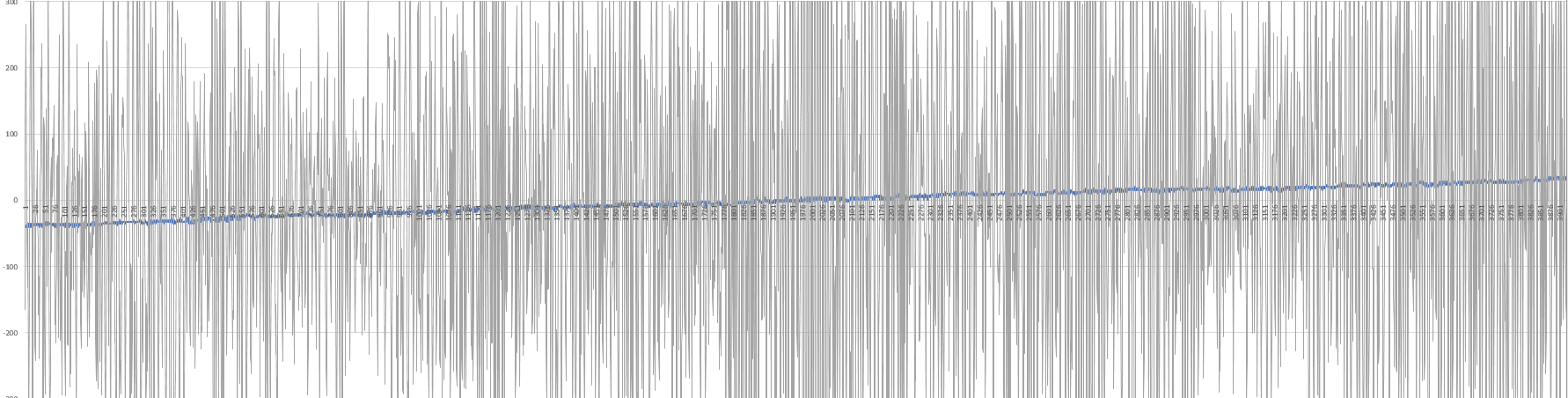

Immagine Allegata: noncepacetragliulivi.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 07/05/2017 22:54:35
|

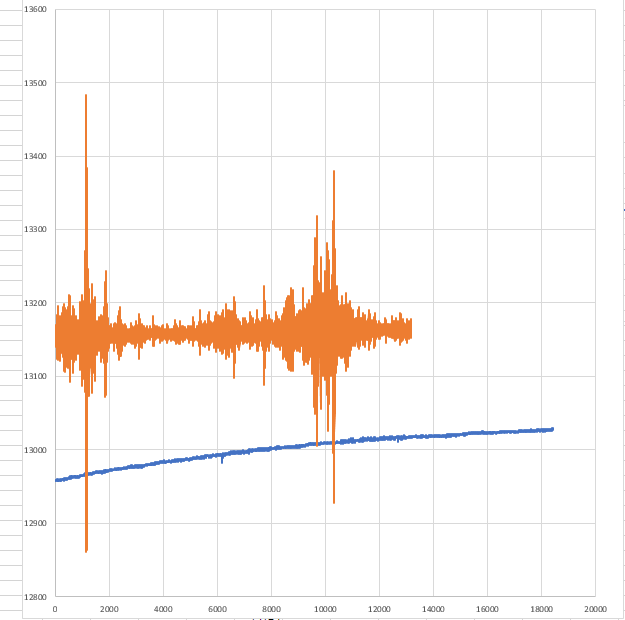

ok è un rc con il geofono c'è tanto segnale
nel grafico c'è l'inizio con la r e la fine con il geofono
Immagine Allegata: pacetragliulivi.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 07/05/2017 22:58:07
|
ècco ma cosè tutto quel segnale siamo sicuri che derivi solodalle vibrazioni????? o senta tutti i campi di questo mondo??????
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Frisby
| Inviato il: 07/05/2017 23:10:21
|
CITAZIONE (Bolle, 07/05/2017 20:06:17 )
ma tu hai l'amplificare o usi solo il 24 bit con il theremino?
Non vuoi provare ad agganciarti in parallelo...si può tentare!
No, ho solo il 24 bit di theremino, i geofoni sono collegati direttamente li...
Per ora preferisco tenere le 2 cose separate, servirà a me (ed a tutti) per valutare le varie differenze di elaborazione del segnale
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
Bolle
| Inviato il: 08/05/2017 00:02:20
|
CITAZIONE (qqcreafis, 07/05/2017 22:13:55 )
tuttavia l'op27 non ha uno zero stabile ????
Esatto!!!!
CITAZIONE
o senta tutti i campi di questo mondo??????
volevo vedere se arrivavi alle mie stesse conclusioni...non so come faccia...ma sembra esattamente così!
E'vero che si amplifichi molto, è vero che il geofono è una bobina...ma cosa sia quella roba...non lo so: forse è la terra (ground messo sulla scocca del geofono?)!
La geoantenna fa anche un pochino da sismografo (come si è visto chiarissimamente dai dati negli eventi 'importanti') ma d'altra parte anche il geofono fa un pochino da geoantenna!
Modificato da Bolle - 08/05/2017, 00:31:04
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
|
| | |
|
