BellaEli
| Inviato il: 11/05/2017 17:49:26
|
CITAZIONE (qqcreafis, 11/05/2017 17:17:34 )
...riempito il fondo di cemento 20cm circa e messo il tubo con la flangia esterna
atteso il consolidamento del cemento ....
et voila un contenitore con fondo ben ancorato e ermetico
E da dove li vedi 20 cm ??? Cmq ermetico ma non stagno, in un posto dove l'acqua ristagna... entra!
CITAZIONE (qqcreafis, 11/05/2017 17:17:34 )
metodo 2 ancorare una 2° flangia al fondo con stucco acrilico o roba incollante che faccia spessore
il primo metodo va bene per materiali che conducono poco il suono
Io continuo a rimanere dell'idea che, a parte la soletta di cemento, non ci devono essere altri materiali diversi dal terreno estratto sopra il geofono, solo terra, senza pozzetti, cilindri, coperchi o altro.
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
qqcreafis
| Inviato il: 11/05/2017 17:56:02
|
ecco gli allegri sismometricisti
LINK
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 11/05/2017 18:00:03
|
CITAZIONE
Io continuo a rimanere dell'idea che, a parte la soletta di cemento, non ci devono essere altri materiali diversi dal terreno estratto sopra il geofono, solo terra, senza pozzetti, cilindri, coperchi o altro.
sisi infatti alcuni sono sepolti completamente la scatola serve solo per nostra comodità batterie elettronica accedere al sensore ecc ecc
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 11/05/2017 18:05:09
|
per i 20 cm era una stima indicativa, non farmi stimare l'altezza del cilindro di diametro (?) che contiene tutto il cemento dei 5 sacchi ben visibili
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
BellaEli
| Inviato il: 11/05/2017 19:00:30
|
CITAZIONE (qqcreafis, 11/05/2017 17:56:02 )
ecco gli allegri sismometricisti
LINK
Bellissima installazione, sarebbe possibile effettuarla in qualunque posto ma c'è il problema dei ladri: un pannellino solare in montagna durerebbe ,01 giorni...
Cmq loro, che non sembrano sprovveduti, hanno fatto:
1) Foro bello profondo, considerando il blocco di cemento, sicuro più di 50 cm;
2) Hanno fatto un getto di cemento (non si capisce in che modo, direi che hanno messo un tronco di tubo da 200 mm di diametro e riempito di cemento) e lasciato asciugare;
3) Sopra il cemento hanno posizionato il sensore (non è specificato come l'hanno fissato);
4) Intorno al blocco/sensore, con lo scopo di creare una piccola caverna, hanno messo un bidone dell'immondizia (di Brute ???), quello grigio, con fondo rimosso;
5) Sopra il cemento/sensore hanno messo il secchio nero rovesciato, per creare una doppia camera per proteggere il sensore (descritto nel testo);
6) Lasciato il tubo per il passaggio dei cavi, coperchio, telo e terra per nascondere l'installazione.
Poi montano un pannellino fotovoltaico e un'altra scatola contenente Batteria, regolatore di carica, datalogger (DAS) e altri apparati necessari al funzionamento.
Dalla descrizione sembrano una squadra che fa questo di mestiere...
Tuttavia io continuo a ritenere deleteria una "caverna" sopra il sensore: deve essere sotterrato, senza vuoti !
Però c'è un'idea da copiare: il sensore dovrà essere sotterrato ma l'elettronica no !
Cioè, l'idea che dal sensore parte un cavo di 50/100 cm per raggiungere una scatola contenente tutta l'elettronica situata in superfice è un'ottima idea, tanto le modifiche se vanno fatte non sono certo sul sensore !
CITAZIONE
non farmi stimare l'altezza del cilindro di diametro (?) che contiene tutto il cemento dei 5 sacchi ben visibili
Ok, pensavo l'avessi fatto...
Elix
Modificato da BellaEli - 11/05/2017, 19:03:32
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
qqcreafis
| Inviato il: 11/05/2017 20:14:13
|
se il diametro è 1m, ma forse è meno, sono 0,044m^3 di cemento (2800kg/m^3) 5 sacchi fanno 125kg di polvere
e quindi l'altezza è 6cm ma in realtà il cemento contiene acqua ed il volume sarà circa il doppio quindi direi circa 10cm se il diametro è un metro vabbè crepi l'avarizia 15cm (molto ragionevole)
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 11/05/2017 20:28:51
|

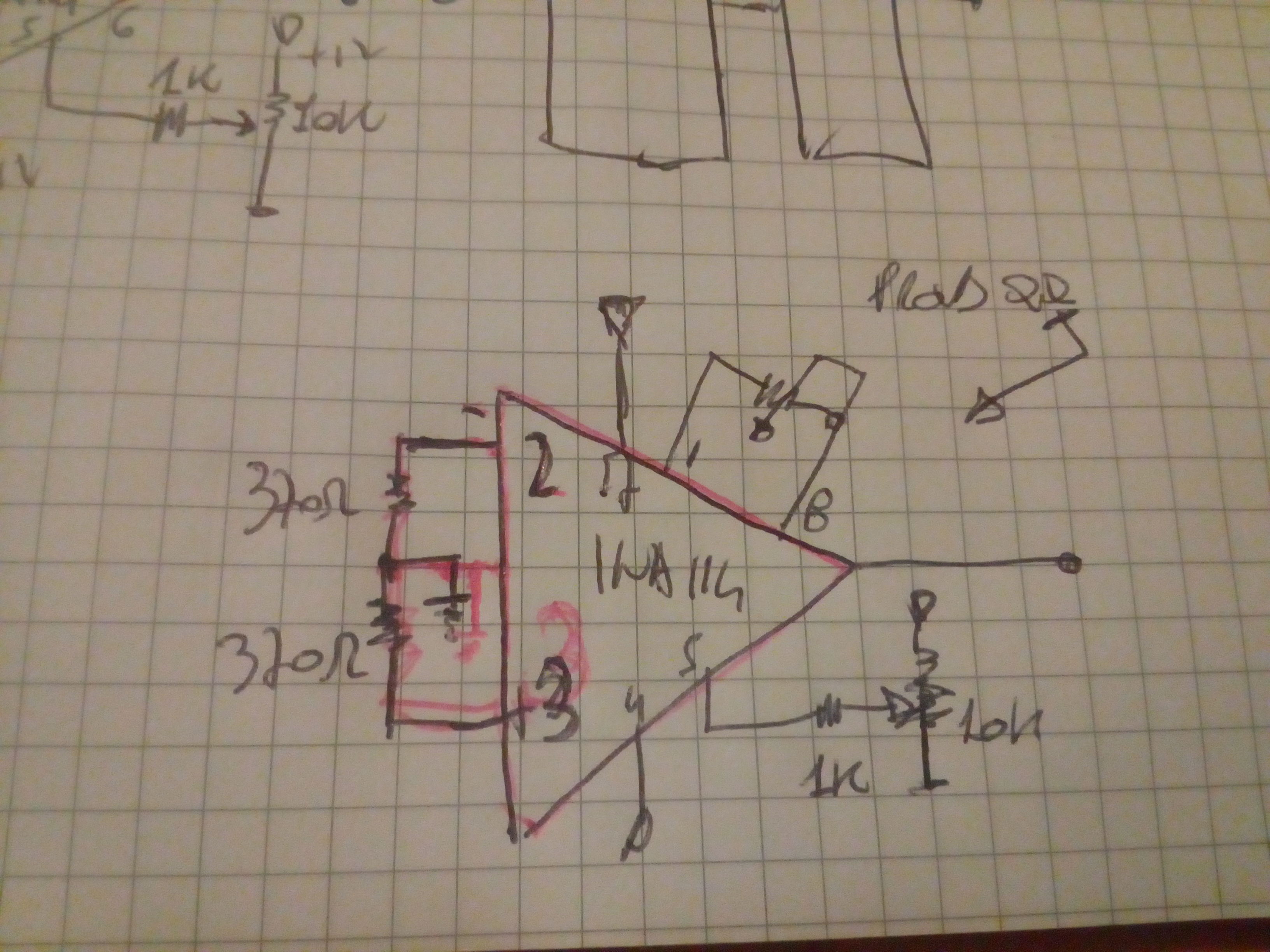

Questa è la prova che ti serve?
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
BellaEli
| Inviato il: 11/05/2017 21:25:48
|
CITAZIONE (qqcreafis, 11/05/2017 20:14:13 )
se il diametro è 1m, ma forse è meno, sono 0,044m^3 di cemento (2800kg/m^3) 5 sacchi fanno 125kg di polvere
e quindi l'altezza è 6cm ma in realtà il cemento contiene acqua ed il volume sarà circa il doppio quindi direi circa 10cm se il diametro è un metro vabbè crepi l'avarizia 15cm (molto ragionevole)

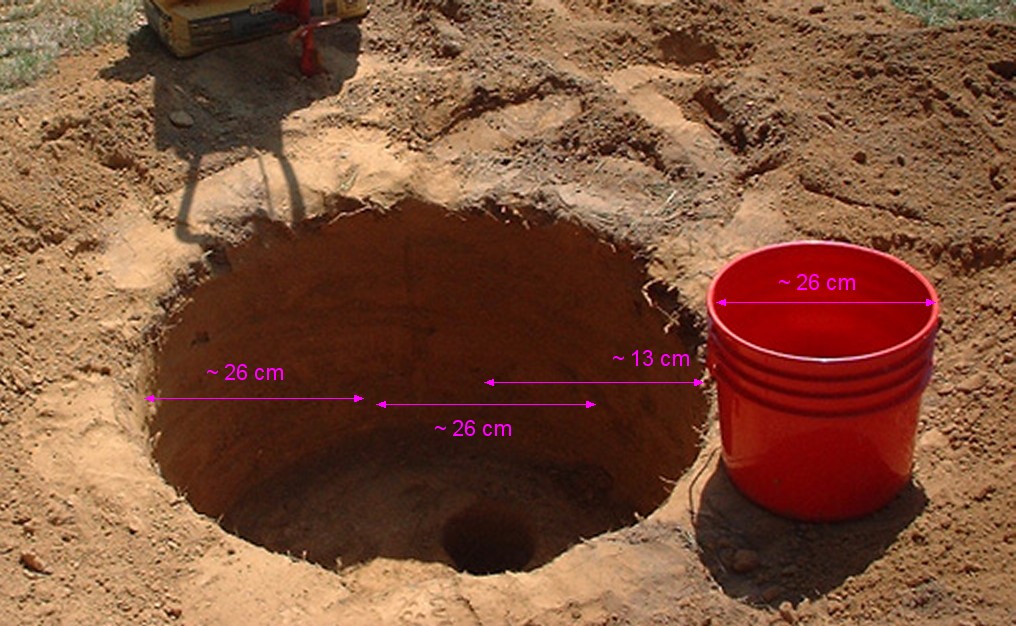

Guardando l'immagine, un valore più reale del diametro del foro dovrebbe essere 64 cm.
Quindi l'area del cerchio alla base sarà: 0,32 * 0,32 * 3,14 = 0,32 m2
Quindi l'altezza del cilindro sarà: 0,045 m3 / 0,32 m2 = 0,14 metri, ovvero 14 cm
Se il cemento contiene acqua e il volume raddoppia siamo sui 25-28 cm
Bolle lo banniamo ???
---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!
|
| | |
qqcreafis
| Inviato il: 11/05/2017 22:15:05
|
CITAZIONE
Questa è la prova che ti serve?
si
ci sono dei grandi problemi sull'impedenza del piedino 5 mi sembra di ricordare che l'impedenza debba essere bassissima, non vorrei che il rumore entri da lì, controllo
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 11/05/2017 22:26:25
|
The INA114 is laser trimmed for very low offset voltage and
drift. Most applications require no external offset adjust-
ment. Figure 2 shows an optional circuit for trimming the
output offset voltage. The voltage applied to Ref terminal is
summed at the output. Low impedance must be maintained
at this node to assure good common-mode rejection. This is
achieved by buffering trim voltage with an op amp as
shown
pag 9
http://www.ti.com/lit/ds/symlink/ina114.pdf
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
Bolle
| Inviato il: 11/05/2017 23:11:12
|
Ok, tagliamo la testa al toro...fai lo schema del circuito e provo direttamente quello...questo week end dovrei avere tempo per fare tutto...sempre se non piove come oggi!
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
Frisby
| Inviato il: 11/05/2017 23:40:54
|

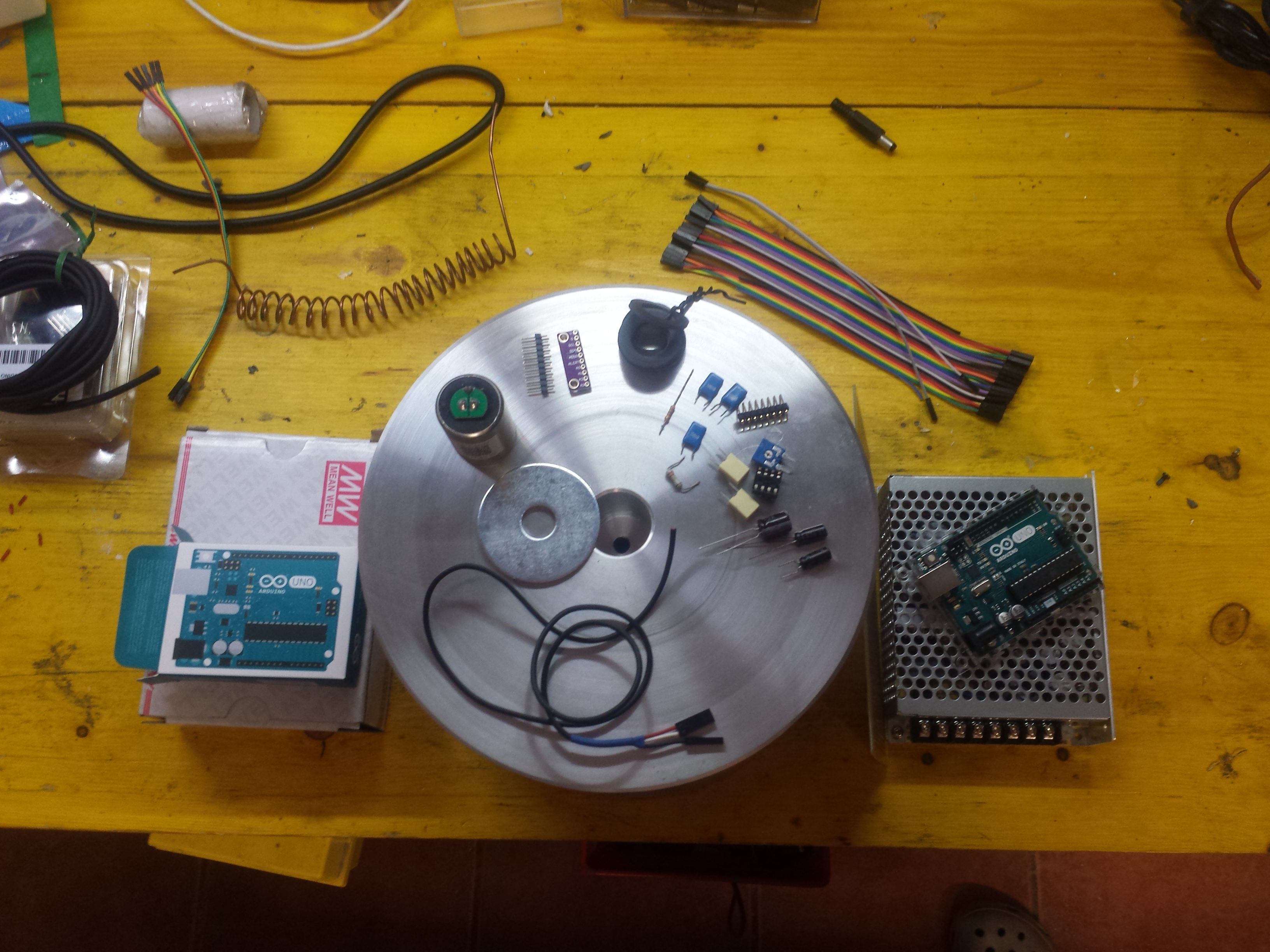

Domani giornata di fori e filetti per sistemare l'ancoraggio del geofono...
Immagine Allegata: IMG_20170511_190855.jpg
---------------
non posso rimanere simpatico a tutti... anche se mi pare strano... :-)
|
| | |
Bolle
| Inviato il: 12/05/2017 00:01:28
|
---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).
|
| | |
qqcreafis
| Inviato il: 12/05/2017 00:16:17
|

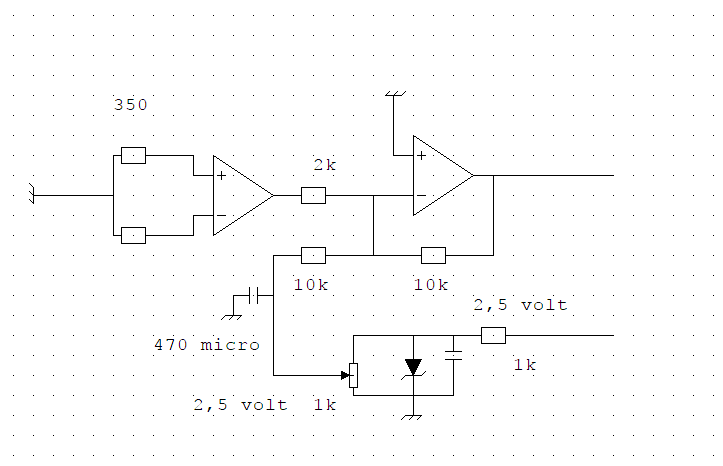

l'ina lo fai amplificare a volontà sullo zero e fai l'offset con il secondo integrato che comunque si fa amplificare ad es 5 per il segnale.
Per l'offset è bene che amplifichi il meno possibile (1) in quanto è una probabile fonte di rumore
Immagine Allegata: offset.png
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
| | |
qqcreafis
| Inviato il: 12/05/2017 00:25:27
|
la densità dell'alluminio è 2700 kg/m^3, quella del cemento 2800, quella del terreno 2600
siamo lì.
l'alluminio è comunque molto elastico e trasmette perfettamente il suono
Modificato da qqcreafis - 12/05/2017, 15:18:39
---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.
|
|
| | |
|
