Come sfruttare acqua corrente
FinePagina

tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 19/04/2017 21:22:21

In effetti nell'ultimo video postato, con quell'angolazione del getto, non è chiara la situazione... I barattoli non fanno in tempo a riempirsi per sfruttare la gravità che già cominciano a svuotarsi... sembrano quasi più delle palette...
Il flusso dovrebbe riempirli quando sono nella parte alta della ruota, e tangente alla circonferenza...



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 19/04/2017 21:31:03

in realtà il sistema pelton è indicato quando abbiamo un getto d'acqua e sfruttiamo la velocità del getto.
nel filmato che hai postato sfrutti in parte la velocità del getto e in parte il peso dell'acqua (per un quarto di giro della ruota)
secondo me il sistema che dà più potenza e più facile da calcolare è quello della ruota a cassettoni . con cassettoni più grandi,che non perdano acqua a metà strada anche con alternatore sotto carico, e che sfruttino tutta l'altezza della ruota.
comunque nulla vieta di provare le altre tipologie di turbina.
quella che diceva righetz e la pelton richiedono meno materiali per la costruzione.



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/04/2017 21:36:23

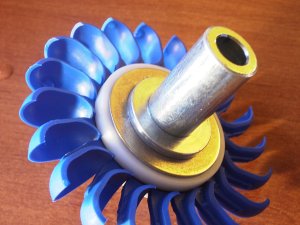

Se osservate la forma delle palette della girante tipo turgo sembrano dei piccoli mestoli con una parte tagliata per permettere al getto d'acqua di impattare sulla parte interna del "cucchiaio".
La parte tagliata serve per non far urtare il getto d'acqua sul profilo esterno. L'entrata del getto è leggermente angolato.

http://www.energialternativa.info/public/newforum/ForumEA/Q/turgo0004peq.jpg



---------------
Chi non si indebita fa la rabbia degli usurai



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 19/04/2017 21:41:40

Allora faccio cosi, intanto lascio la ruota com'è e cerco di trovare la giusta angolazione del getto (per sfruttare il mezzo giro) , cosi almeno con qualche misurazione in piu abbiamo qualche dato in piu e da li dovrebbe essere un passo avanti per fare altre prove...Domani vediamo



---------------
Non è impossibile se è fattibile!



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/04/2017 21:46:31


CITAZIONE

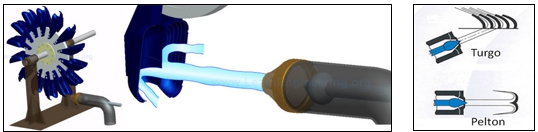

le palette pelton deviano l'acqua indietro ,verso gli ugelli, quindi a ruota ferma abbiamo una spinta doppia


Come scriveva inventore, lo si vede meglio in questa immagine:

http://www.energialternativa.info/public/newforum/ForumEA/Q/Turgo-pelton.jpg




I barattoli sono un buon inizio per capirne le potenzialità di contro non sono ottimizzati sia nell'ingresso dell'acqua che nello scarico.



---------------
Chi non si indebita fa la rabbia degli usurai



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 19/04/2017 21:47:12

CITAZIONE (righetz, 19/04/2017 21:36:23 ) Discussione.php?214567&10#MSG137

Se osservate la forma delle palette della girante tipo turgo sembrano dei piccoli mestoli con una parte tagliata per permettere al getto d'acqua di impattare sulla parte interna del "cucchiaio".
La parte tagliata serve per non far urtare il getto d'acqua sul profilo esterno. L'entrata del getto è leggermente angolato.

http://www.energialternativa.info/public/newforum/ForumEA/Q/turgo0004peq.jpg



Non so pero nel mio caso non mi convince tanto il sistema pelton, perche la pressione che ho è davvero misera.



---------------
Non è impossibile se è fattibile!



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 19/04/2017 21:51:54

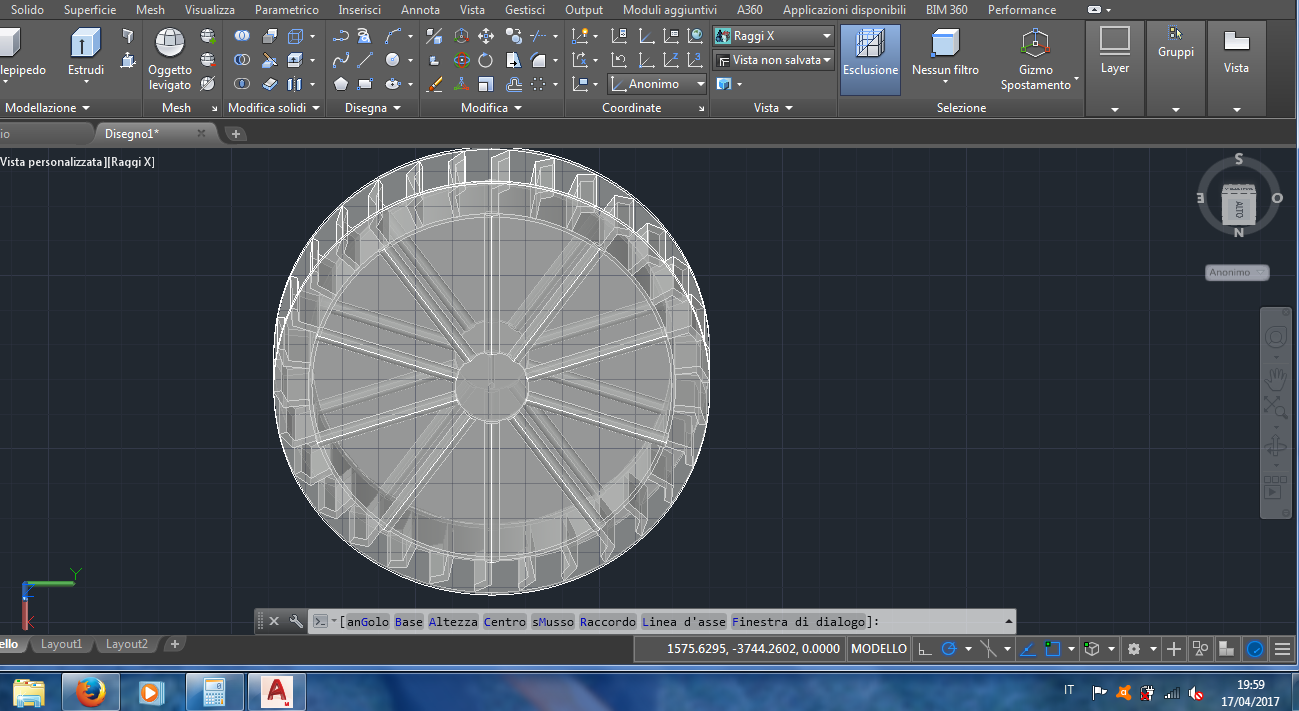

E se applico questo sistema sulla ruota metto delle staffe a L?



Immagine Allegata: Cattura.PNG

ForumEA/Q/Cattura_2.PNG



---------------
Non è impossibile se è fattibile!



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 19/04/2017 21:55:14

La pressione è inversamente proporzionale alla superficie nella quale è applicata.

Per questo motivo all'estremità delle condotte vengono messi gli "ugelli" come da foto.
In modo da concentrare il getto d'acqua e ottimizzarlo per avere la pressione e velocità adeguata.
Come quando si innaffia il giardino usando la gomma e strozzando l'uscita per far aumentare la velocità dell'acqua per farla arrivare più lontano.

Nel tuo caso se strozzi l'uscita, senza esagerare, il getto d'acqua riesce a fare almeno un paio di metri senza difficoltà?



---------------
Chi non si indebita fa la rabbia degli usurai



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 19/04/2017 21:59:36


CITAZIONE

Nel tuo caso se strozzi l'uscita, senza esagerare, il getto d'acqua riesce a fare almeno un paio di metri senza difficoltà?


Appena strozzo si,ma in pochissimi attimi cala. Domani posto il video



---------------
Non è impossibile se è fattibile!



tgsimo_a

Avatar
GigaWatt


Gruppo:Utente
Messaggi:1508

Stato:



Inviato il: 19/04/2017 22:39:51

Queste fontane, sembrano sfidare le leggi della fisica
Quando si va a strozzare, la pressione aumenta per qualche piccolo istante (forse la sola colonna d'acqua di risalita) per poi precipitare alla solita pressione ma riducendone drasticamente la portata...
Secondo me, la "forza" sta nello sfruttare la portata e la sua naturale velocità...



---------------
Signore dammi la pazienza... perché se mi dai la forza spacco tutto!!!



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 20/04/2017 07:21:46

CITAZIONE (tgsimo_a, 19/04/2017 22:39:51 ) Discussione.php?214567&10#MSG145

Queste fontane, sembrano sfidare le leggi della fisica
Quando si va a strozzare, la pressione aumenta per qualche piccolo istante (forse la sola colonna d'acqua di risalita) per poi precipitare alla solita pressione ma riducendone drasticamente la portata...
Secondo me, la "forza" sta nello sfruttare la portata e la sua naturale velocità...


Esatto proprio cosi non trovavo le parole giuste



---------------
Non è impossibile se è fattibile!



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 20/04/2017 08:02:55

è il principio di funzionamento della ramp-pump che consente di mandare una piccola quantità d'acqua più in alto di molti metri sfruttando l'energia cinetica del flusso d'acqua.
la ramp pump è stata ben trattata in questo forum.



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 20/04/2017 12:22:06

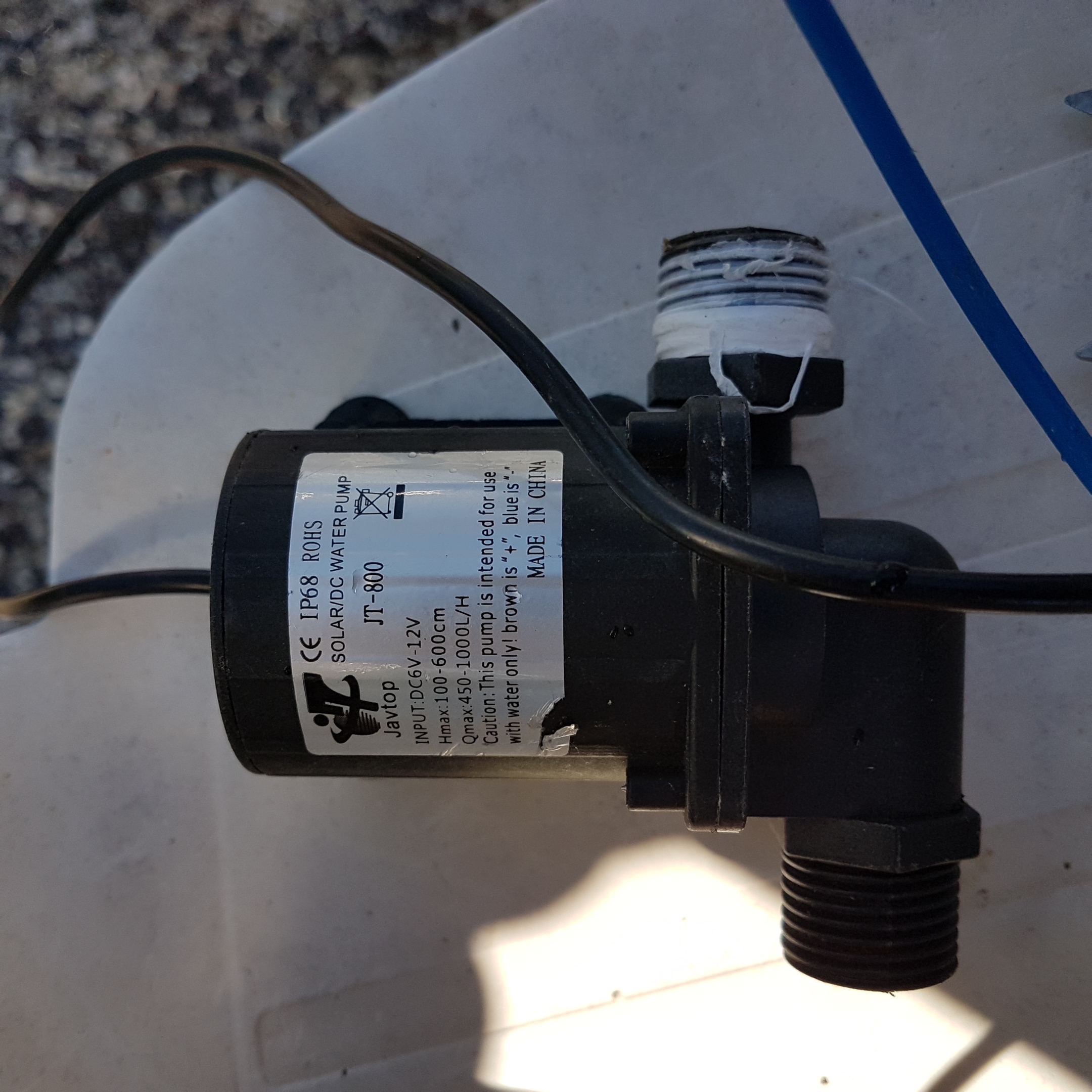

Ho fatto la prova dell assorbimento, mi segna 20ma. Questo è il video LINK e questa è la pompa usata per la prova



Immagine Allegata: 20170420_115948.jpg

ForumEA/Q/20170420_115948.jpg



---------------
Non è impossibile se è fattibile!



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 20/04/2017 12:25:03

Corrisponde a 2 watt?



---------------
Non è impossibile se è fattibile!



dani9191

Avatar
GigaWatt


Gruppo:Utente
Messaggi:776

Stato:



Inviato il: 20/04/2017 12:26:10

Se invece mando in corto i volt vanno a 0 e l'assorbimento a 1.16A



---------------
Non è impossibile se è fattibile!
