il tempo di scarica (i mah di scarica) vanno misurati per ogni elemento.
questo perchè gli elementi in serie devono avere tutti la stessa capacità.

si possono ottenere elementi della stessa capacità da mettere in serie selezionando 4 o 5 elementi da mettere in parallelo in modo da avere una capacità x.
dopo si fa la serie degli elementi a capacità x.

temo di non riuscire a spiegarmi. se si mandi il numero di telefonino ti chiamo e ne parliamo.

ecco quello che ci vuole .
questo circuito consente di impostare tutti i parametri per la scarica e la misurazione delle batterie litio.

si deve collegare esternamente la resistenza di carico.

Immagine Allegata: misuratore capacità.JPG


N'giorno a tutti!
Secondo voi, BMS o no? E quale, visto che costano un po troppo per i miei gusti! LINK

Un saluto a tutti,

@valter996 prova a sfogliare questo sito LINK forse puoi trovare qualche cosa a buon mercato che ti può interessare.

@ valter:
se le batterie sono selezionate in fabbrica e sono tutte uguali si può fare anche senza bms. Il problema del bms non è tanto il costo, quanto la complessità del circuito .
A me non piacciono neanche un pò tutti quei filini che partono dai collegamenti fra 2 batterie e vanno al bms.Questi filini in caso d un corto circuito nel posto sbagliato prendono fuoco.

In pratica nel caso di una realizzazione industriale e ben fatta ,apprezzo il bms, nel caso invece devo realizzare io un circuito sono indeciso se metterlo o no.Se posso non lo metto.

CITAZIONE (inventoreinerba, 25/02/2018 13:45:57 )

la pericolosità dipende dal numero di batterie che sono in serie.
se abbiamo 3 batterie in serie si può fare senza bms. se ne abbiamo 10 in serie no.
tu emulad vedi pericoli di incendio e di scoppio dappertutto.
certo la prudenza non guasta, ma non è tutto sul punto di scoppiare come credi tu.

Grazie delle vostre risposte! Quello che mi rode è, perché deve essere cosi caro?! Se avete visto il link che ho postato c'è chi dice no (jehugarcia)... e non è un pinco pallino di turno... è un ingegnere che fa video di powerbank da un casino di tempo! Fatto sta che un po di sicurezza la voglio e quindi mi tocca trovare qualcosa! Obbiettivo tra 5-7 mesi, 14 pacchi di 80 celle (recuperate) ognuno, e ho iniziato.... se avete qualche idea, son qua e aspetto con ansia...grazie!

Inventore se parlo di pericolo incendio é perche di incendio me ne intendo.

Tre batterie in serie da 3,2v fanno 9 volt

Come vuoi fare un powerwall da 9 volt?
Facendo un parallelo da 100 pacchi 3S?

Comunque quello che dici é fondamentalmente errato.

Perche anche 3S da 1000ah possono fare un botto impressionante.

Non sono solamwnte in numero di batterie a creare problemi, ma le potenze in gioco.

LINK

emulad,tu credi di intendertene, e per questo fai bene ad essere prudente e temere scoppi e incendi.
per motivi che non ti sto a spiegare quando abbiamo 3 o 4 celle in serie
se le celle sono selezionate e hanno la stessa capacità è il costruttore stesso che ci dice che possiamo metterle in serie senza BMS.
infatti le batterie 12v sono normalmente senza bms.

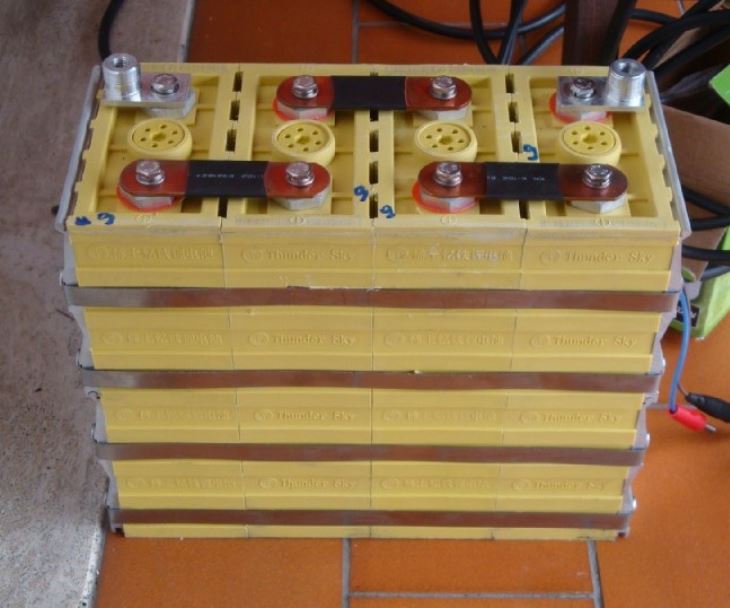

questa è la batteria a 12v che è stata usata per trasformare in litio la 600 elettra ed è,come puoi vedere ,senza bms.
(Da nuova era chiusa dal coperchio e i collegamenti non si vedevano, ma qualcuno l'ha scoperchiata)

Immagine Allegata: litio 12v.JPG


in realtà chi ha elettrificato la 600 elettra non ha utilizzato la batteria così com'era ma ne ha messo in serie un buon numero e quindi il bms avrebbe dovuto metterlo.

Se chi ha elettrificato la 600 é chi penso io, mi pare che da qualche parte abbia anche scritto che le celle alla interno non sono nemmeno della stesse serie... Quindi mi immagino quale selezione possa aver fatto

valter: 14 pacchi di 80 celle?
che celle sono? 18650?

CITAZIONE (inventoreinerba, 25/02/2018 21:05:20 )

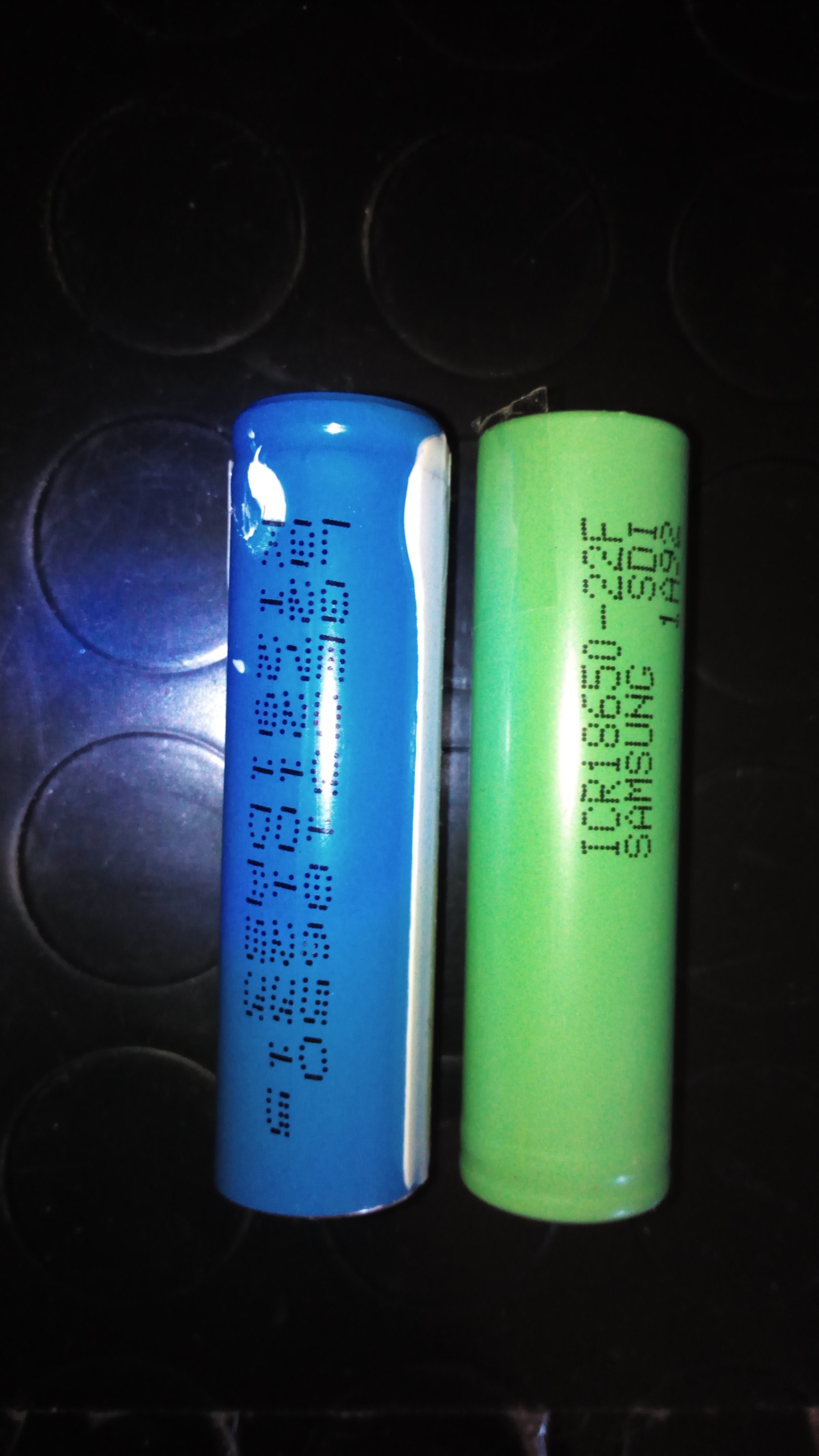

Immagine Allegata: bat 18650.jpg


Questa mi sembra una buona soluzione,LINK, mi sembra che basta saldare un filo per ogni pacchetto da 5 batterie messe in parallelo, quindi questi fili collegano 14 pacchetti in serie e si hanno 51.8v.... giusto?
Quindi se dopo controllo scelgo delle batterie che stanno tra 1500 e 2000mAh, potrei scegliere un bms cosi: LINK.... che ne dite ho sbagliato i miei calcoli oe ci samo? Grazie delle risposte....
