Boiler Solare fai da te
FinePagina

Derter
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 18/09/2020 15:06:41

Ciao a tutti,
Ho avuto in regalo un pannello Heat Pipe da 15 tubi. Per ora vorrei utilizzare come accumulo acs un Boiler elettrico da 100 litri gia' in mio possesso e non utilizzato.
Il boiler ha una flangia bella grande rotonda con 6 bulloni e vorrei dopo aver forato la flangia ed inserito due raccordi a cassone da 3/4 inserire all'interno una serpentina.
Qui la domanda.
E' possibile usare come serpentina lo stesso tipo di tubo in acciaio inox che si usa per collegare il pannello? vorrei usare un tubo corrugato dn16 acciaio inox AISI316L.
Preferirei rispetto al rame visto la facilita' nel fare il tutto con acciaio.
Ci sono delle controindicazioni rispetto al rame?
Se possibile quanti metri di tubo dovrei infilarci dentro per 100lt di accumulo.
Spero di essere stato chiaro.
Grazie



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 18/09/2020 15:38:40

esistono in commercio le serpentine flangiate.
hanno il vantaggio che non costano molto, e sono fatte allo scopo.
ora però, un boiler da soli 100 litri...è troppo piccolo

metterei uno da 300



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Derter
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 18/09/2020 15:46:41

CITAZIONE (Biomass, 18/09/2020 15:38:40 ) Discussione.php?216235&1#MSG1

esistono in commercio le serpentine flangiate.
hanno il vantaggio che non costano molto, e sono fatte allo scopo.
ora però, un boiler da soli 100 litri...è troppo piccolo

metterei uno da 300


Gia' pronte non ne trovo.
Si 100 litri sono pochi ma andiamo incontro all'inverno e il tutto mi serve per collaudare tutto il sistema che sara' costruito con tutto materiale di recupero a costo zero. Poi per l' estate si vedrà.
grazie



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 18/09/2020 16:07:52

non li trovi, ma non cerchi bene

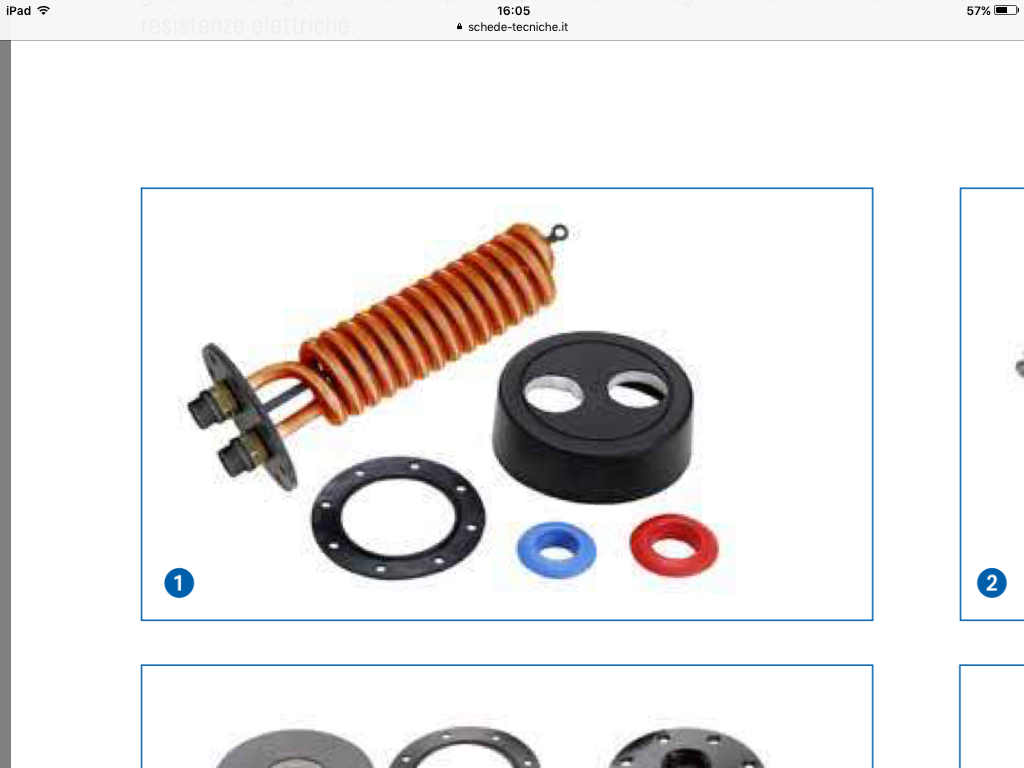

sono kit appositi da mettere al posto della flangia ispezione.
basta trovare il kit per il boiler che hai

http://www.energialternativa.info/public/newforum/ForumEA/U/image_3.png



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 18/09/2020 16:14:40

che tipo di tubi userai per collegate il pannello al boiler?
hai la centralina solare e gruppo circolatore?
vaso di espansione?
valvola di sicurezza?
sonde?



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



Derter
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 18/09/2020 16:56:05

CITAZIONE (Biomass, 18/09/2020 16:07:52 ) Discussione.php?216235&1#MSG3

non li trovi, ma non cerchi bene

sono kit appositi da mettere al posto della flangia ispezione.
basta trovare il kit per il boiler che hai

http://www.energialternativa.info/public/newforum/ForumEA/U/image_3.png


continuo a non trovarle, se mi indichi il sito verifico grazie.
quelle poche che ho trovato costano quanto un puffer nuovo.



Derter
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 18/09/2020 16:58:29

CITAZIONE (Biomass, 18/09/2020 16:14:40 ) Discussione.php?216235&1#MSG5

che tipo di tubi userai per collegate il pannello al boiler?
hai la centralina solare e gruppo circolatore?
vaso di espansione?
valvola di sicurezza?
sonde?


ho tutto tranne i tubi che devo prendere e appunto il boiler.
se riesco a capire come meglio fare la serpentina se rame o acciaio poi comprero' di conseguenza o tutto acciaio o tutto rame.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 18/09/2020 17:01:58

Modificare quel boiler, piccolo per 15 tubi, per usarlo come accumulo solare va modificato totalmente, spiego.

Posizionato in verticale standard se per scambio con il glicole usi una serpentina supplementare con poco scambio, corta o piccola di diametro tubo, rischi di avere il pannello a 200 o più gradi, se lo metti capovolto, la serpentina aggiuntiva la usi come ACS, mentre la massa, 100L, sarà clicole, non è facile gestire la cosa, una cosa però è sicura, ti serve una unità circolatore e centralina di gestione.

In che zona dell'Italia sei?



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Derter
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 18/09/2020 17:20:08

CITAZIONE (Claudio, 18/09/2020 17:01:58 ) Discussione.php?216235&1#MSG8

Modificare quel boiler, piccolo per 15 tubi, per usarlo come accumulo solare va modificato totalmente, spiego.

Posizionato in verticale standard se per scambio con il glicole usi una serpentina supplementare con poco scambio, corta o piccola di diametro tubo, rischi di avere il pannello a 200 o più gradi, se lo metti capovolto, la serpentina aggiuntiva la usi come ACS, mentre la massa, 100L, sarà clicole, non è facile gestire la cosa, una cosa però è sicura, ti serve una unità circolatore e centralina di gestione.

In che zona dell'Italia sei?


Grazie, lo uso come accumulo 100 litri per questo inverno poi prossima estate vedro' di recuperare qualcosa di piu' grande.Ho tutto circolatore etc etc mi mancano solo i tubi e il boiler. Se scalda troppo nessun problema copro un tot del pannello fino a raggiungere lo scopo.
Ora quello che mi serve di sapere è se posso o no utilizzare un tubo dn16 acciaio corrugato per fare la serpentina interna come scambiatore e quanti metri devo inserirne nel boiler per raggiungere lo scopo.
Ci sono delle controindicazioni nell usare tubi acciaio aisi316l ? si puo' bucare o altro che io non so'?
Nel boiler c'è gia un anodo sacrificale di magnesio.
Chiedo questo perchè con il rame sarebbe piu' complicato da piegare e inserire nel boiler e poi dovrei fare delle saldature che non sono in grado di fare.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 18/09/2020 17:54:26

No non c'è nessuna controindicazione, nel mio il serpentino ACS è in Inox, e il serpentino solare e in acciaio, superficie di scambio 150Cm² 1.5m² con 30 tubi, dovrai fare il calcolo della superficie di scambio in base ai metri di serpentino che riuscirai ad inserire.

Dimenticavo il mio è da 300L

Corretto sono 1.5m² non 150Cm²



Modificato da Claudio - 18/09/2020, 18:15:41


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 18/09/2020 18:34:10

Facendo un paragone per 100L usando un tubo da 16mm.

1.6*3.14=5,024 Cm circonferenza

Per avere 0.50m² di scambio devi inserirne 10 metri, impossibile forse riuscirai a inserirne 2 o 3 metri.

Anche perché non puoi andare oltre la metà del boiler.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Derter
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 18/09/2020 18:43:31

CITAZIONE (Claudio, 18/09/2020 18:34:10 ) Discussione.php?216235&1#MSG13

Facendo un paragone per 100L usando un tubo da 16mm.

1.6*3.14=5,024 Cm circonferenza

Per avere 0.50m² di scambio devi inserirne 10 metri, impossibile forse riuscirai a inserirne 2 o 3 metri.

Anche perché non puoi andare oltre la metà del boiler.


ok grazie
io pensavo di inserirne 5/6 metri, ci stanno facendo spire larghe.



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 18/09/2020 18:56:31

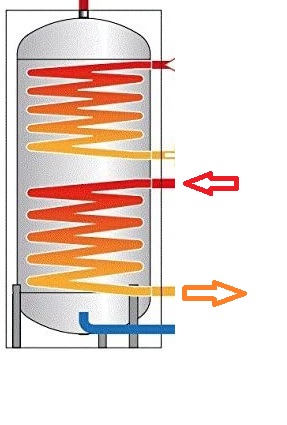

Naturalmente più ne metti meglio è ma devi stare il più possibile nella parte inferiore, ricorda che il senso convettivo va verso l'alto, quindi l'arrivo dal pannello deve essere contrario, dall'alto verso il basso.

Non hai detto in che zona di Italia sei.



Immagine Allegata: Boiler.jpg

ForumEA/U/Boiler.jpg



Modificato da Claudio - 18/09/2020, 18:59:54


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



Derter
milliWatt


Gruppo:Utente
Messaggi:9

Stato:



Inviato il: 18/09/2020 19:28:29

CITAZIONE (Claudio, 18/09/2020 18:56:31 ) Discussione.php?216235&1#MSG15

Naturalmente più ne metti meglio è ma devi stare il più possibile nella parte inferiore, ricorda che il senso convettivo va verso l'alto, quindi l'arrivo dal pannello deve essere contrario, dall'alto verso il basso.

Non hai detto in che zona di Italia sei.


sono di Roma.
Per ingresso non ho' scelta entra dal basso e esce dal basso. Il boiler è un verticale a cui dalla flangia sotto faro' entrata e uscita. diciamo che posso fare la spirale con la mandata che inizia dall' alto e e scende verso il basso



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15120

Stato:



Inviato il: 18/09/2020 19:31:47

Se sei incerto sulla resa vai tranquillo, ho installato 9 anni fa un 30 tubi con 300L di accumulo e da Marzo a Ottobre acqua calda a gratissss

Prima di montare il pannelli fai una verifica del funzionamento dei tubi, basta che li esponi al sole ma non toccare il bulbo, supera i 200°



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.
