inverter ibrido ISolar SMX II 5,6KW, installazione con accumolo PYLONTECH US2000C
FinePagina

mpodda
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 01/05/2023 18:47:57

[quote=genus, 01/05/2023 18:44:31 ?Discussione.php?216941&10#MSG152]substitutions:
device_name: easun
friendly_name: "EasunSMX"
name: easun
device_id: easun
tx_pin: GPIO19
rx_pin: GPIO21
Ottimo ti ringrazio...lo proverò non appena arriva l'inverter. Buona serata.



Modificato da mpodda - 01/05/2023, 18:51:44


genus
milliWatt


Gruppo:Utente
Messaggi:14

Stato:



Inviato il: 01/05/2023 20:14:58

volevo chiedere una info ho 4 batterie ft12v62f sapete dirmi come configurare correttamente l'inverter ibrido corrente di carica scarica ecc.

LINK



Modificato da Claudio - 05/06/2023, 23:39:42


mpodda
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 04/05/2023 22:06:20

CITAZIONE (genus, 30/04/2023 20:48:10 ) Discussione.php?216941&10#MSG150

Salve,
dopo varie prove sono riuscito ad integrare il mio inverter tramite esphome ho tolto la scheda usb ed ho collegato esp32 direttamente sui pin tx rx dell'inverter

integrato anche su home assistant

Ciao, finalmente mi è arrivato l'inverter e vorrei integrarlo in home assistant prima di installarlo e vorrei sapere da te come lo hai collegato. Scrivi di aver tolto la usb, potresti aiutarmi a capire? Ti ringrazio.



genus
milliWatt


Gruppo:Utente
Messaggi:14

Stato:



Inviato il: 06/05/2023 08:59:22

il mio e' un modello vecchio ha solo la porta usb per farlo dialogare l'ho dovuta togliere e collegare direttamente esp32 utilizzando direttamente ttl
se tu hai seriale dovresti comprare un convertitore ttl seriale



mpodda
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 18/05/2023 13:54:15

Ciao a tutti, finalmente ho installato l'inverter SMX II 3.6 che funziona benissimo e gestisco dall'app e dal software su pc. Ora vorrei integrare tutto su Home Assistant mediante un ESP32 e una interfaccia RS485-MAX3485 che ho in casa ma non conosco gli indirizzi utilizzati da questo inverter via modbus per comunicare i dati...qualcuno di voi ha già fatto qualcosa di simile o ha qualche indicazione da darmi per riuscire ad avere questi codici? Grazie a tutti in anticipo.



dolam
MegaWatt


Gruppo:Utente
Messaggi:393

Stato:



Inviato il: 18/05/2023 20:04:16

CITAZIONE (mpodda, 18/05/2023 13:54:15 ) Discussione.php?216941&11#MSG157

Ciao a tutti, ..........Ora vorrei integrare tutto su Home Assistant mediante un ESP32 e una interfaccia RS485-MAX3485 che ho in casa ma non conosco gli indirizzi utilizzati da questo inverter via modbus per comunicare i dati...qualcuno di voi ha già fatto qualcosa di simile o ha qualche indicazione da darmi per riuscire ad avere questi codici? Grazie a tutti in anticipo.


se cerchi nella discussione ho già postato due volte il codice per integrarlo in Home Assistant e gestirlo anche da lì.



mpodda
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 25/05/2023 15:16:26

Buonasera Dolam, intanto grazie per il suggerimento. Ho avuto modo di provare la tua programmazione sul mio inverter adattando ovviamente i valori personalizzati. Funziona quasi tutto bene tranne che per alcuni settaggi e letture; per esempio quando vado a leggere la corrente di carica/scarica della batteria (0x0102) mi propone il valore 6553,5 - non riesco a settare V minimo da batteria a rete (4) (0xe01b) perchè mi da errore mentre riesco a variare priorità di uscita e priorità di ricarica. Tu che ci hai smanettato hai qualche suggerimento? Grazie in anticipo.



dolam
MegaWatt


Gruppo:Utente
Messaggi:393

Stato:



Inviato il: 26/05/2023 08:15:16

CITAZIONE (mpodda, 25/05/2023 15:16:26 ) Discussione.php?216941&11#MSG160

Buonasera Dolam, ......... Funziona quasi tutto bene tranne che per alcuni settaggi e letture; per esempio quando vado a leggere la corrente di carica/scarica della batteria (0x0102) mi propone il valore 6553,5 - non riesco a settare V minimo da batteria a rete (4) (0xe01b) perchè mi da errore mentre riesco a variare priorità di uscita e priorità di ricarica. ........

Ciao intanto sono contento che ti funzioni tutto,
purtroppo l'inverter ha dei bug che non consentono alcuni settaggi da remoto e dal sito tedesco stanno cercando di trovare una firmware adatto che ripristini le funzionalità mancanti.
Io ho ovviato ad esempio alla mancata visione degli A di carica usando solo i Watt che sono precisi, e gestisco solo i parametri che si riescono a cambiare, in fondo una volta stabilito il giusto rapporto tra batteria e Inverter quei parametri non servono :
Avendo l'auto elettrica mi serviva mischiare la corrente di due fotovoltaici e questo per fortuna lo fa dopo aver scoperto che è possibile solo con batterie Full, completamente cariche ma poi dura anche due giorni.
Insomma direi che sono soddisfatto così se ci saranno aggiornamenti dai forum Australiano e/o tedesco ( dove sono gentilissimi) ti informo.
Peraltro sto pensando di passare l'impianto in on-grid con un inverter SolarEdge le perdite di un impianto offgrid sono mastodontiche in estate.



mpodda
milliWatt


Gruppo:Utente
Messaggi:16

Stato:



Inviato il: 26/05/2023 08:33:00

Buongiorno, per ora va tutto bene, prenderò atto dei bug ma nel complesso tutto funziona a dovere. Qualora avessi altre novità ti sarei grato se potessi condividere. Grazie ancora e buona giornata.



Ridiculouslab
Watt


Gruppo:Utente
Messaggi:48

Stato:



Inviato il: 05/06/2023 22:37:25

CITAZIONE (mpodda, 26/05/2023 08:33:00 ) Discussione.php?216941&11#MSG157

Ciao a tutti, finalmente ho installato l'inverter SMX II 3.6 che funziona benissimo e gestisco dall'app e dal software su pc. Ora vorrei integrare tutto su Home Assistant mediante un ESP32 e una interfaccia RS485-MAX3485 che ho in casa ma non conosco gli indirizzi utilizzati da questo inverter via modbus per comunicare i dati...qualcuno di voi ha già fatto qualcosa di simile o ha qualche indicazione da darmi per riuscire ad avere questi codici? Grazie a tutti in anticipo.

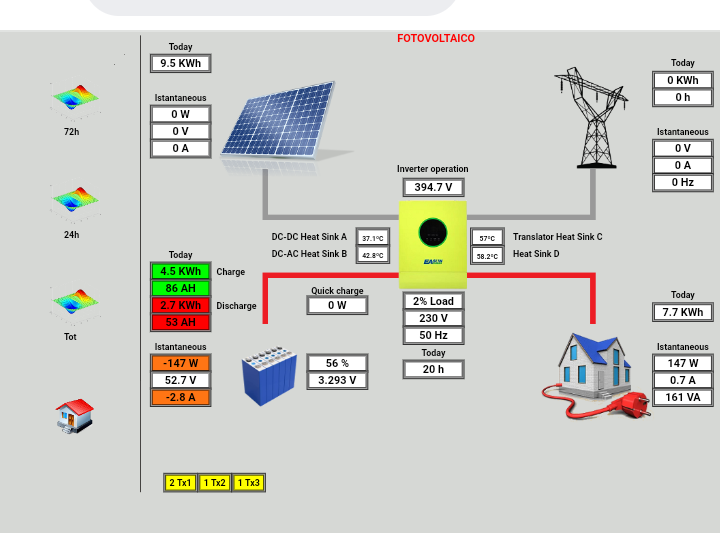

Ciao io da vari mesi sto leggendo i dati tramite modbus. Il mio modello è il 5.6 kw. La mappatura modbus te l devo solo recuperarla dal pc.. La lettura ok in scrittura mi è invece successo di piantare l inverter (baco?). I dati li leggo tramite un raspberry che mi serve poi le pagine web oltre a storicizzare gli stessi
L immagine in basso mostra il risultato....

Trovato il file.
Inserito nel messaggio successivo..




Immagine Allegata: Screenshot_20230605-223219~2.png

ForumEA/V/Screenshot_20230605-223219~2.png



Modificato da Ridiculouslab - 05/06/2023, 23:06:02


---------------
https://www.ridiculouslab.com



Ridiculouslab
Watt


Gruppo:Utente
Messaggi:48

Stato:



Inviato il: 05/06/2023 23:01:54

Ecco il pdf con la mappatura modbus

Scarica allegato

5435c748b926263ddcae95f6a5b0f72bd4c57f45 ( Numero download: 344 )



---------------
https://www.ridiculouslab.com



Ridiculouslab
Watt


Gruppo:Utente
Messaggi:48

Stato:



Inviato il: 05/06/2023 23:18:33

CITAZIONE (mpodda, 05/06/2023 23:01:54 ) Discussione.php?216941&11#MSG160

Buonasera Dolam, intanto grazie per il suggerimento. Ho avuto modo di provare la tua programmazione sul mio inverter adattando ovviamente i valori personalizzati. Funziona quasi tutto bene tranne che per alcuni settaggi e letture; per esempio quando vado a leggere la corrente di carica/scarica della batteria (0x0102) mi propone il valore 6553,5 - non riesco a settare V minimo da batteria a rete (4) (0xe01b) perchè mi da errore mentre riesco a variare priorità di uscita e priorità di ricarica. Tu che ci hai smanettato hai qualche suggerimento? Grazie in anticipo.

Io invece riesco a leggere correttamente corrente batterie e anche settaggio priorita su 0xe204 mentre per il settaggio 0x0102 non ho mai provato



---------------
https://www.ridiculouslab.com



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:15283

Stato:



Inviato il: 05/06/2023 23:44:53

CITAZIONE (genus, 01/05/2023 20:14:58 ) Discussione.php?216941&11#MSG154

volevo chiedere una info ho 4 batterie ft12v62f sapete dirmi come configurare correttamente l'inverter ibrido corrente di carica scarica ecc.

LINK

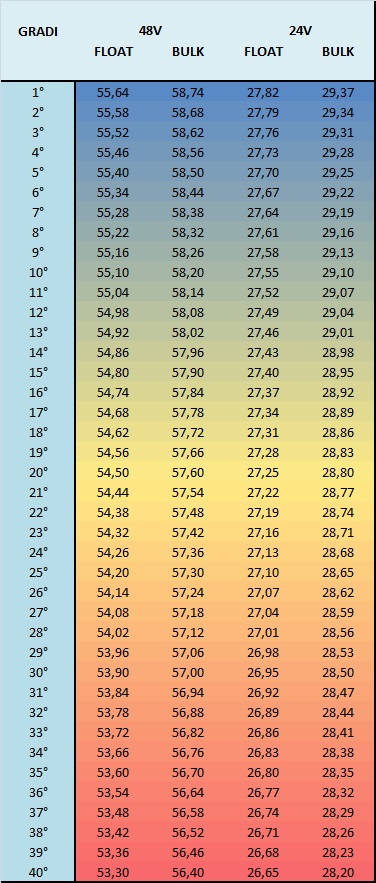

sono AGM i settaggi sono sempre gli stessi Bulk 57,6V Float 54,5V ingresso in isola 50V ritorno a rete 49V Cut-Off 47V corrente di carica e scarica il 10% della capacità totale del banco, segui la tabella temperature.



Immagine Allegata: Tabella temperatura.jpg

ForumEA/V/Tabella temperatura_1.jpg



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.



dolam
MegaWatt


Gruppo:Utente
Messaggi:393

Stato:



Inviato il: 15/06/2023 17:43:52

CITAZIONE (Ridiculouslab, 05/06/2023 23:18:33 ) Discussione.php?216941&11#MSG165

CITAZIONE (mpodda, 05/06/2023 23:01:54 ) Discussione.php?216941&11#MSG160
..... Tu che ci hai smanettato hai qualche suggerimento? Grazie in anticipo.

Io invece riesco a leggere correttamente corrente batterie e anche settaggio priorita su 0xe204 mentre per il settaggio 0x0102 non ho mai provato


Ottimo, potresti indicarmi come monitori il nostro EASUN 5,6 ; grazie:

Intanto sono riuscito a fare il monitoraggio di entrambi gli impianti , quello on grid e quello off-grid con l'Easun, il mio fine è vedere quanta energia perde giornalmente un impianto off-grid rispetto a quello ongrid.
Sono riuscito,grazie alla Piattaforma di Home Assistant, a mettere tutto in una sola Card e quindi controllare l'energia prodotta dall'Easun rispetto ad analoghi MPPT che portano stessi pannelli in misura minore o maggiore . Nei tre MPPT che vedete uno è da 7 l'altro da 8 e l'altro ancora da 9pannelli da 405W, ovviamente il conteggio finale sarà in proporzione alla potenza generatrice.
ora ridiculuslab mi sarebbe molto utile monitorare esattamente gli Amp di carica, se mi indichi una soluzione ti ringrazierò immensamente.

https://i.postimg.cc/HrFFFF68/Screenshot-2023-06-15-alle-17-42-13.png



bardece

Avatar
milliWatt


Gruppo:Utente
Messaggi:4

Stato:



Inviato il: 05/10/2023 19:30:15

Ciao a tutti.
Ho appena acquistato questo inverter (smx ii 5.6KP). al momento lo sto usando senza batterie che sto acquistando.
Visto che il BMS della batteria potra connettersi in RS-485 all'inverter mi chiedevo se la secondo porta RS-485 può essere usata per questo scopo, come riportato sul manuale.
Però sul setup non trovo le opzioni relative alla personalizzazione della porta (protocollo, ID).
Inoltre ho notato che il monitoraggio funziona solo sulla porta RS-485-1 sulla 2 non ottengo nessuna risposta.

Qualcuno la sta usando?

Grazie a chi vorrà rispondere.
