Inviato il: 26/03/2024 20:21:19

CITAZIONE (beppepore, 26/03/2024 19:37:17 ) Discussione.php?217497&3#MSG41

Questo è il disegno e le quote che suggerisce il costruttore,se noti però ,senza sapere quanto è largo il pilastro,la staffa del braccio motore è posizionata molto a sx ,oltre al centro pilastro...

http://www.energialternativa.info/public/newforum/ForumEA/Z/Schermata%20del%202024-03-26%2017-46-43.png

Devi agire su la distanza Z e mettere la staffa all'angolo come da freccia rossa oppure fare una staffa angolare sulla colonna su cui fai un'altra staffa con il perno dove arriva il braccio. Se prendi tutte le misure ti faccio un 3d e lo calcoliamo insieme...simuliamo tutto



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10141

Stato:



Inviato il: 26/03/2024 20:25:04

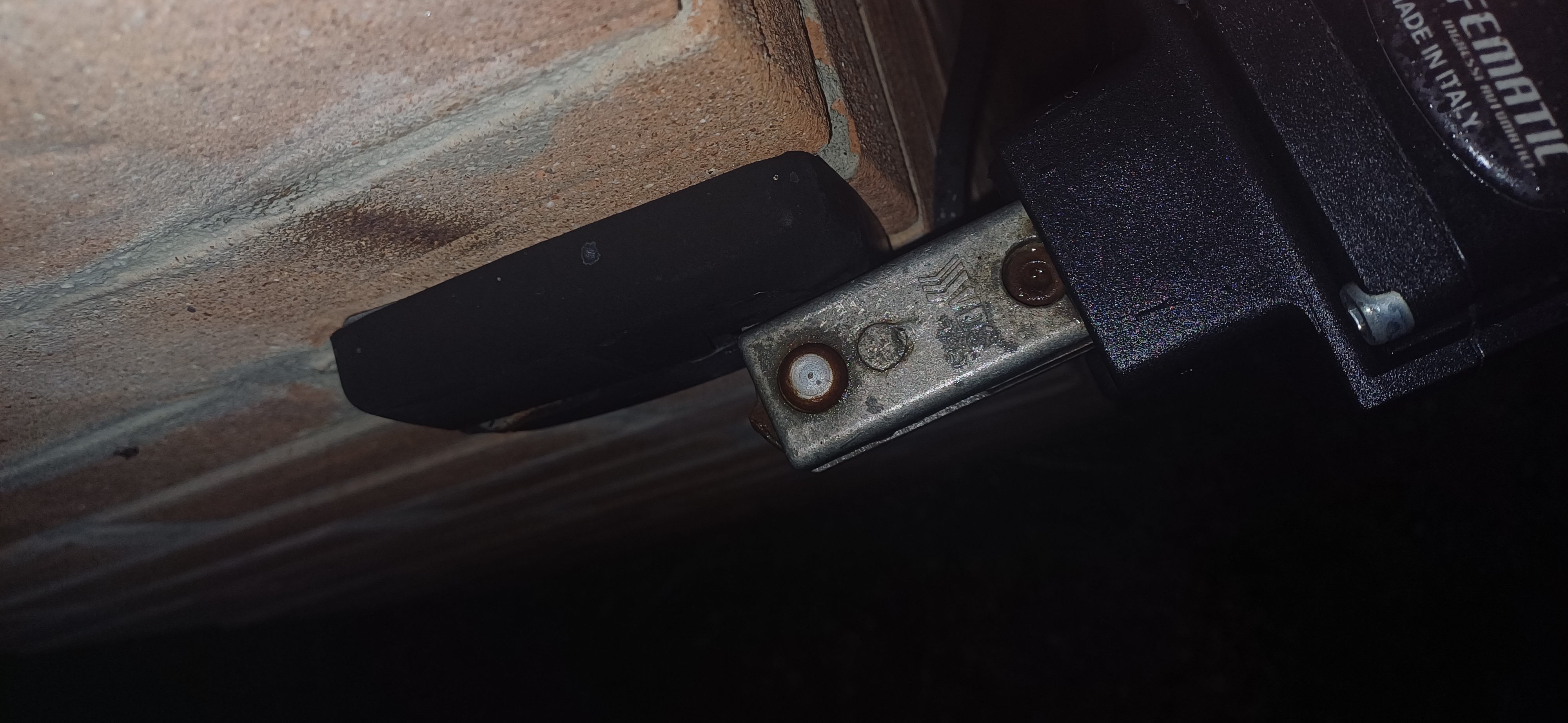

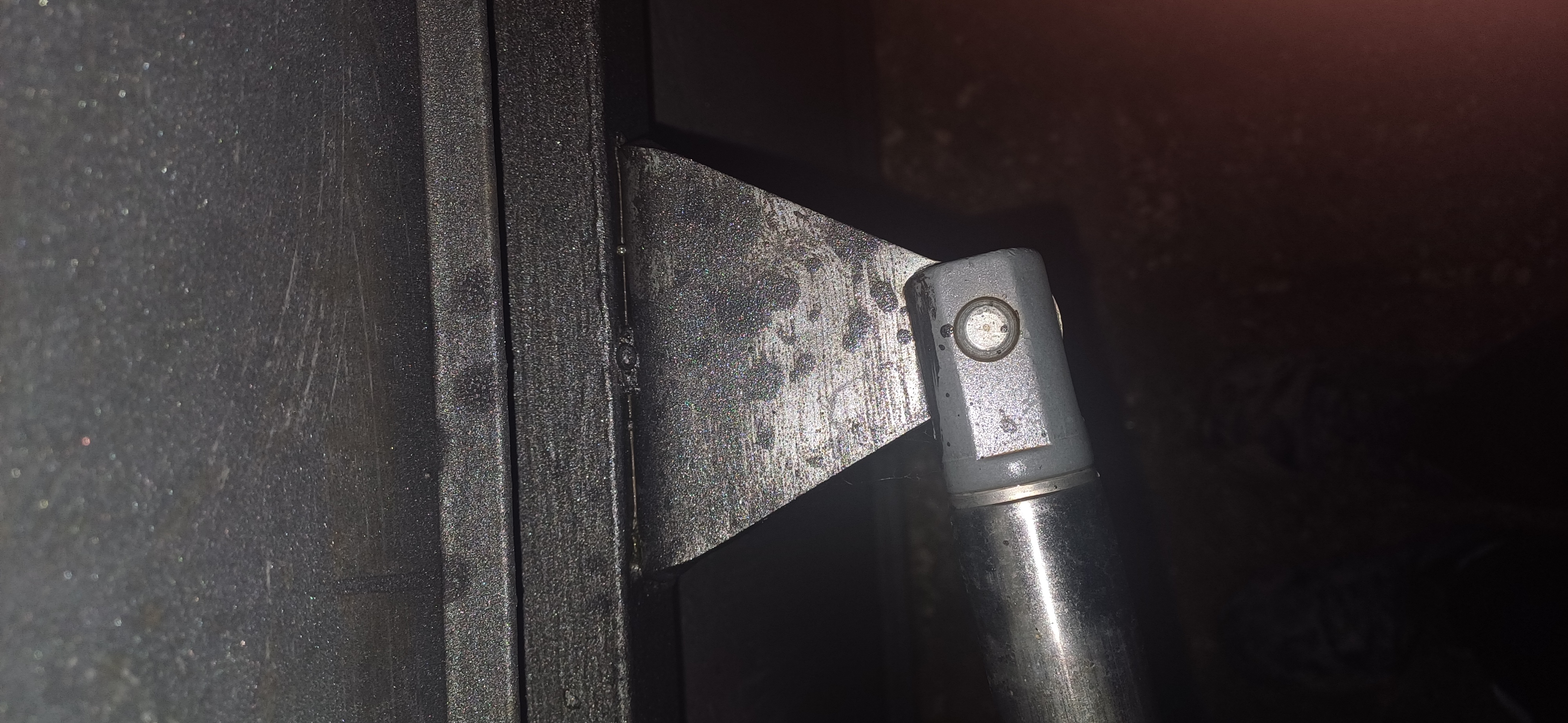

Il braccio del cancello si allunga di 41 cm...quindi deve andare anche il tuo
La distanza Z deve essere piu piccola possibile, come anche la B dello schema che hai postato . Vedi la seconda foto.

http://www.energialternativa.info/public/newforum/ForumEA/Z/20240326_202556.jpg



http://www.energialternativa.info/public/newforum/ForumEA/Z/20240326_202547.jpg



Modificato da Bolle - 26/03/2024, 20:44:39


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10141

Stato:



Inviato il: 26/03/2024 20:42:17

http://www.energialternativa.info/public/newforum/ForumEA/Z/Immaginedsa2.jpg

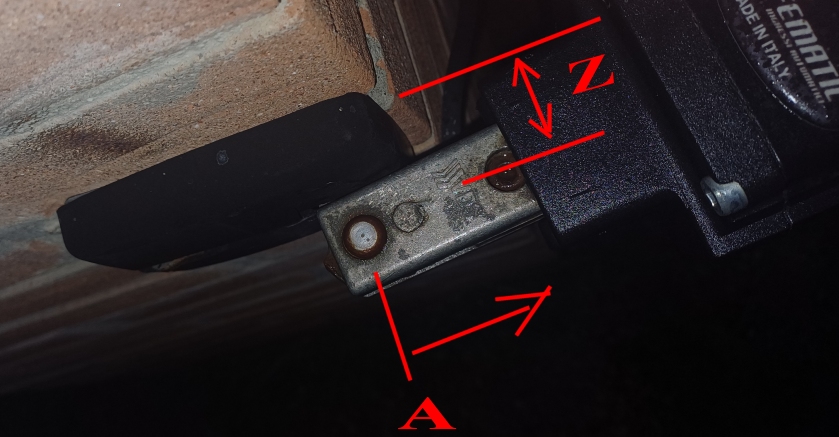

Riepilogando , vedendo il cancello dalla parte interna colonna di sinistra...come da foto devi cercare di spostare A più a destra possibile ( da me potevo andare oltre anche 2 o 3 cm) e la Z deve essere più corta possibile.

Il consiglio che ti posso dare è questo, prepari una piastra in modo che dove ci agganci il motore, estendi il braccio alla massima distanza ( poco meno) , lo fissi al cancello e poi apri l'anta e vedi dove arriva.
Puoi anche giocare sull'asta dell'anta del cancello...ma intanto vedi come va.
Puoi anche fissare con i morsetti oppure fai la cosa in due persone.
Poi ti renderai conto da solo cosa fare...se ce l'ho fatta io ..ce la farai tranquillamente anche tu!
Se non riesci mi dai tutte le misure e lo simuliamo!



Modificato da Bolle - 26/03/2024, 20:45:50


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



beppepore

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:2905

Stato:



Inviato il: 26/03/2024 23:22:44

Ok,oggi pioveva,se domani smette farò le prove,poi vi dirò come è andata,
grazie a tutti Faccine/thumb_yello.gif



---------------
Non sono un tecnico,pero' mi arrangio



beppepore

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:2905

Stato:



Inviato il: 27/03/2024 12:24:31

Bravo Bolle stamane ha smesso di piovere allora mi son messo all'opera...ho fatto come consigliato da te,ho sboccato il meccanismo del braccio motore e posizionato in apertura massima,la staffa sul pilastro l'ho spostata piu a dx ,quasi sullo spigolo e anche accorciata,non volevo fare altri buchi e ho fissato la staffa provvissoriamente sfruttando il foro dal lato sinistro,poi ho aperto l'anta e fermata nel punto dove interessa a me,collegato il braccio a staffa e cancello ,sempre in modo provvisorio e poi ho provato a chiudere l'anta spingendola a mano,con mia massima soddisfazione ho notato che chiude bene e non sfrutta nemmeno tutta la corsa del braccio...devo finire di modificare la staffa sul muro perchè in chiusura massima la carcassa del braccio tocca sul lato destro della staffa,la devo molare un po,se uso la staffa cosi com'è non riuscirò mai a far funzionare tutto a dovere...appena finisco le modifiche faccio le foto e le posto.
Grazie Grazie Grazie ti devo almeno una bevuta



---------------
Non sono un tecnico,pero' mi arrangio



beppepore

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:2905

Stato:



Inviato il: 27/03/2024 15:54:36

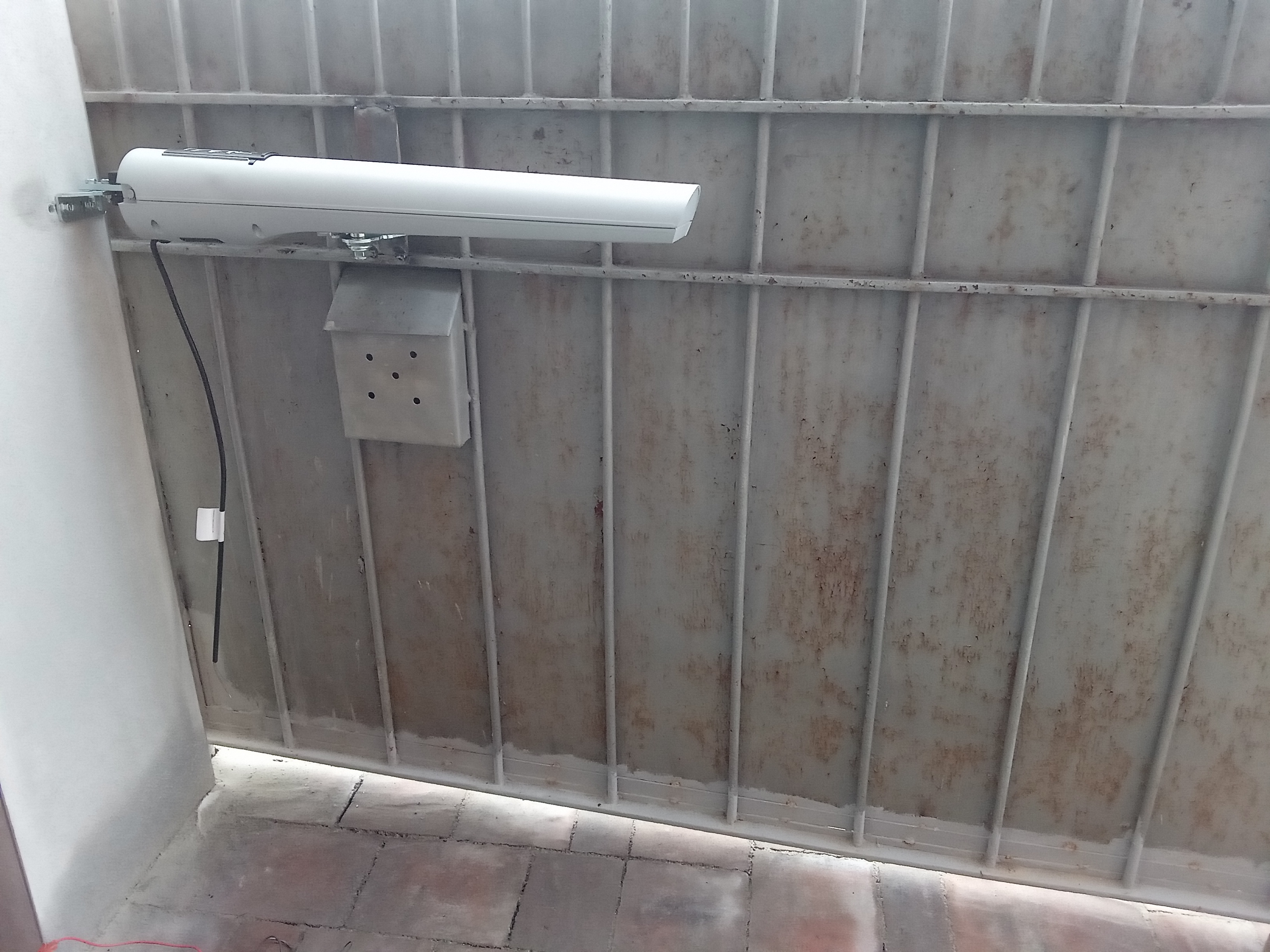

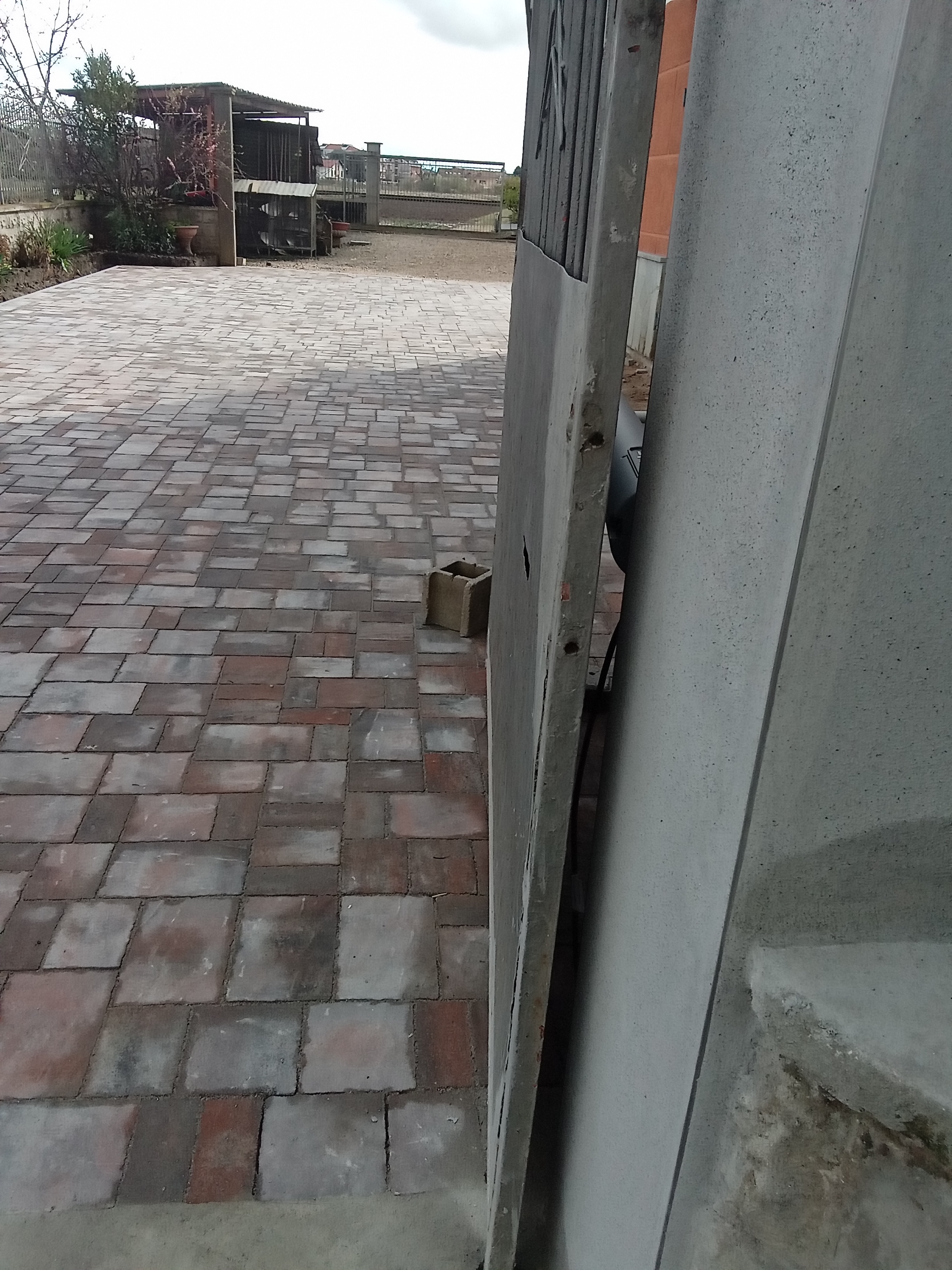

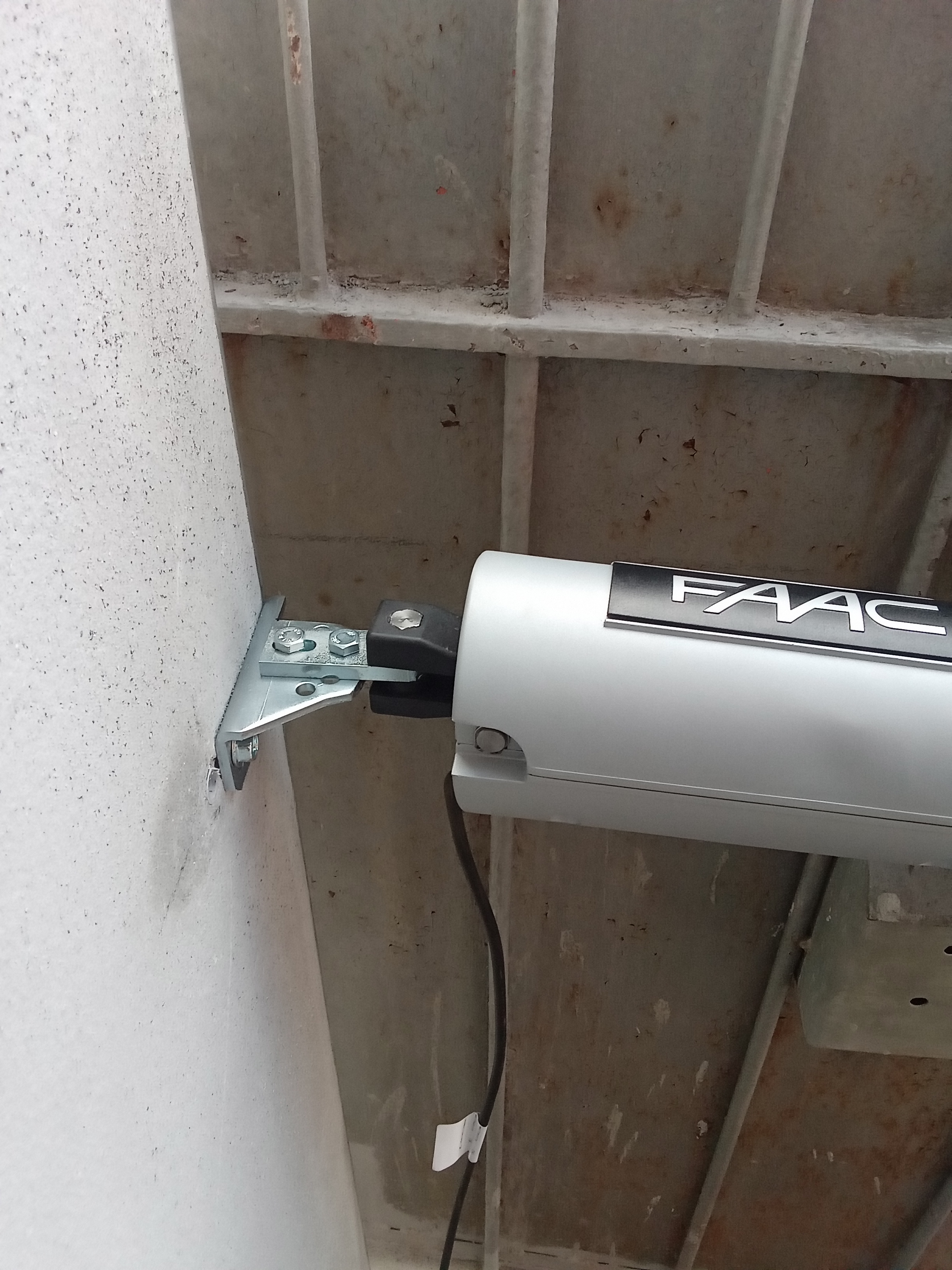

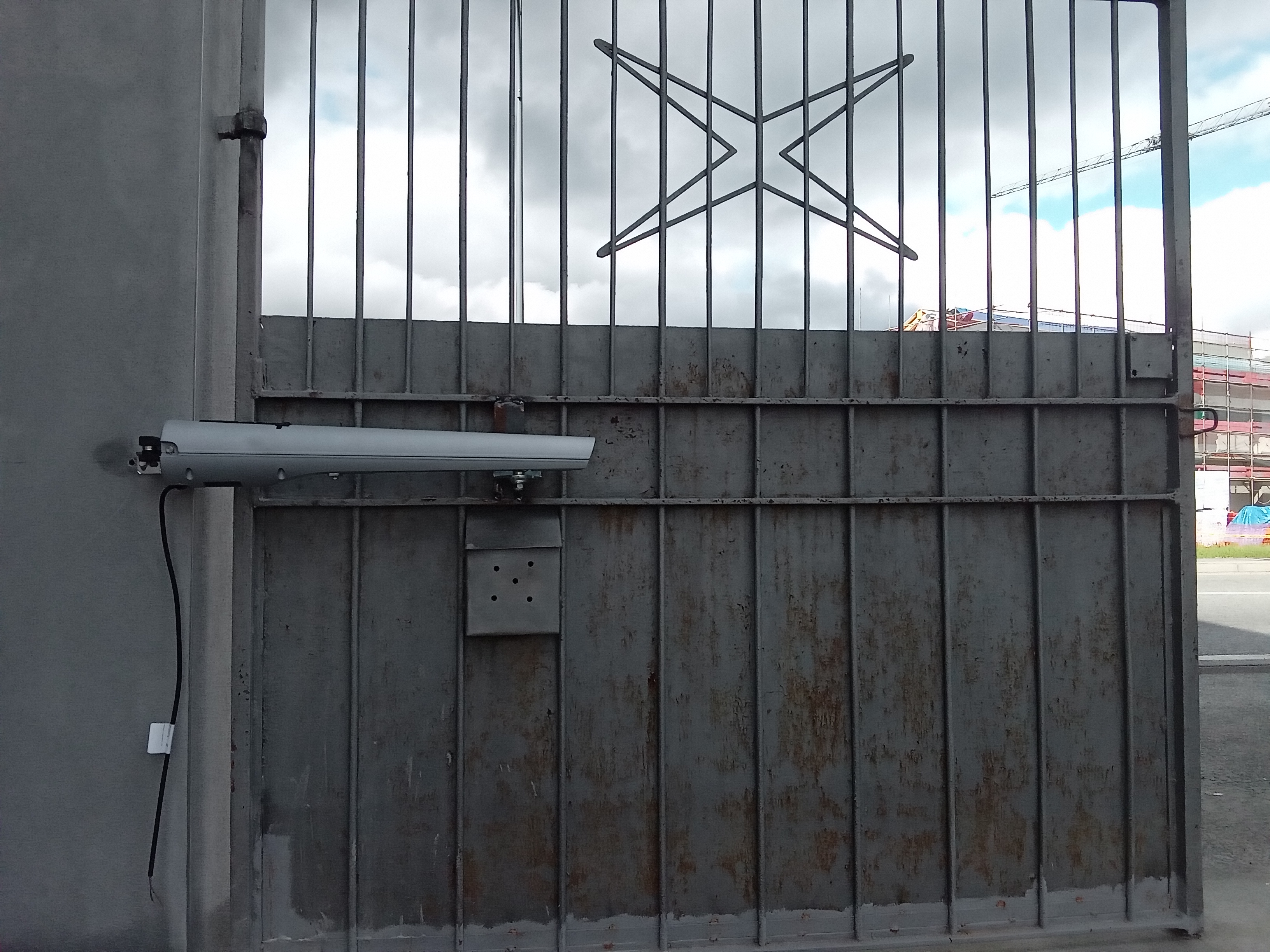

http://www.energialternativa.info/public/newforum/ForumEA/Z/IMG_20240327_154414.jpg
http://www.energialternativa.info/public/newforum/ForumEA/Z/IMG_20240327_154154.jpg
http://www.energialternativa.info/public/newforum/ForumEA/Z/IMG_20240327_154121.jpg
http://www.energialternativa.info/public/newforum/ForumEA/Z/IMG_20240327_154101.jpg

Allora? Che ne dite? volendo si apre anche un po' di più, basta togliere il fermo di apertura, ma per ora lo lascio così, sono già soddisfatto. 😜



Modificato da beppepore - 27/03/2024, 15:57:39


---------------
Non sono un tecnico,pero' mi arrangio



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10141

Stato:



Inviato il: 27/03/2024 16:45:06

Bravissimo, ottimo lavoro!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:490

Stato:



Inviato il: 27/03/2024 19:48:36

Bravo ottimo cosi funziona va bene, ma con la staffa avvicinata verso il cancello si limita l'angolo di apertura, la forza di spinta e di tiro.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



beppepore

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:2905

Stato:



Inviato il: 27/03/2024 20:59:03

In precedenza era più a sx e apriva meno, facendo come diceva Bolle, cioè spostare più a dx e accorciare li più possibile la staffa, ora apre a 95° se voglio apre anche di più, basta togliere i fermi di fine corsa, guadagna 2 cm in scorrimento..



Modificato da beppepore - 27/03/2024, 21:04:23


---------------
Non sono un tecnico,pero' mi arrangio



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10141

Stato:



Inviato il: 27/03/2024 21:13:05

CITAZIONE (beppepore, 27/03/2024 20:59:03 ) Discussione.php?217497&4#MSG55

In precedenza era più a sx e apriva meno, facendo come diceva Bolle, cioè spostare più a dx e accorciare li più possibile la staffa, ora apre a 95° se voglio apre anche di più, basta togliere i fermi di fine corsa, guadagna 2 cm in scorrimento..

E' una questione di trigonometria, basta capire il 'trucchetto'...quando mi è capitato a me...volevo ficcare un giravite in un occhio a chi scrive i manuali dei cancelli elettrici!

Cmq sono doppiamente contento perchè da quello che hai scritto sono certo che hai capito perfettamente la questione!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Elettrico

Avatar
MegaWatt


Gruppo:Utente
Messaggi:490

Stato:



Inviato il: 27/03/2024 22:50:15

Faccine/clapping.gif Importate che funziona.



---------------
sunny island s16.oh.11/ sunny boy sb 5000tl 21 sanny remote control n16 celle
, 300A lifepo4 + n16 celle 230A.



beppepore

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:2905

Stato:



Inviato il: 27/03/2024 23:00:29

Appunto... ho montato anche la staffa sull'altro pilastro, facendo prima le stesse modifiche, domani fisso quella sull'altra anta e così questa parte è risolta, posso cominciare a montare tutta l'apparecchiatura...



---------------
Non sono un tecnico,pero' mi arrangio



OrsoMario

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:6109

Stato:



Inviato il: 28/03/2024 15:37:46

Grande beppe!! Faccine/groupwave.gif
Io non ho messo becco perchè non ci capisco un pippa, seguo.. non si sa mai che un giorno ne avrò bisogno



---------------
Inverter PWM Edison 3024, fotovoltaico 7500Wp,
6000Wp sotto MPPT Tracer 10420, 1500Wp sotto inverter PWM,
banco batterie FAAM TTM Tubular Traction Maxi 12 celle 4PZS 460 Ah C5.



beppepore

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:2905

Stato:



Inviato il: 14/04/2024 15:19:19

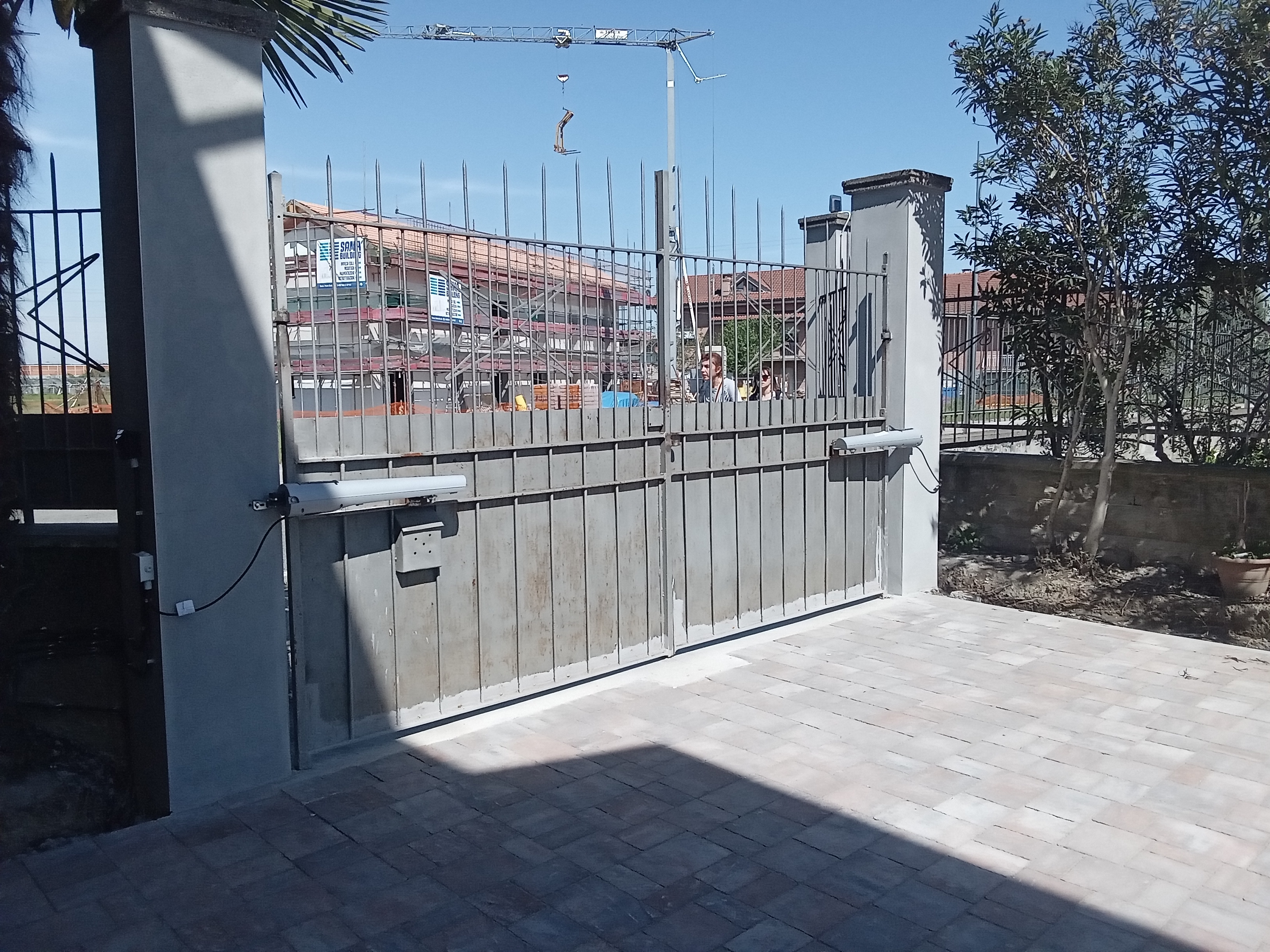

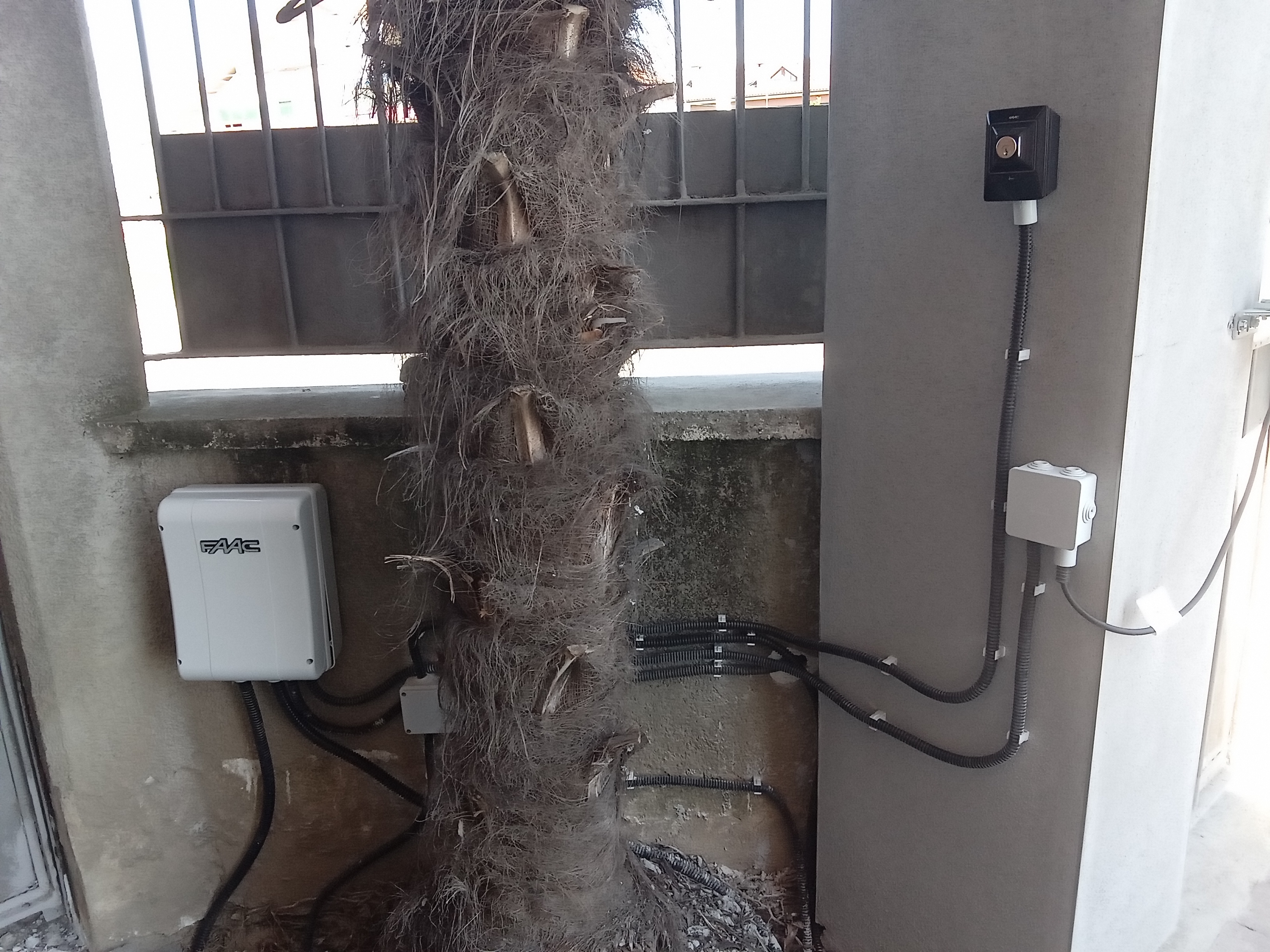

Eccomi qua,lavoro ultimato,mancano solo le fotocellule interno cortile perchè mi mancano le colonnette ,ho attivato solo quelle in esterno e sono ok,non le ho dovute allineare perchè erano perfette,montate usando la livella per essere sicuro che non rimanessero disallineate,per il momento sono riuscito a fare solo il setup automatico e programmato tutti i telecomandi,per le regolazioni di "fino" ho chiesto aiuto ad un elettricista,verrà in settimana
